К сведению потребителей

В настоящем Руководстве указаны технические характеристики двигателей

ЗМЗ-40906.10, устанавливаемых на автомобили УАЗ экологических классов 4 и 5,
дано описание конструкции и принцип работы основных систем и узлов двигате-
лей, описаны приспособления, применяемые при ремонте и проверке работоспо-
собности отдельных узлов, а также даны указания, необходимые для правильной
и безопасной эксплуатации двигателей и оценки их технического состояния.

Руководство  рассчитано  на  инженерно-технических  работников  станций

технического обслуживания, автотранспортных предприятий, а также может быть
полезно владельцам автомобилей УАЗ с двигателями ЗМЗ-40906.10, студентам и
лицам, изучающим конструкции бензиновых двигателей.

Конструкция  двигателя  постоянно  совершенствуется,  поэтому  отдельные

узлы и детали вашего двигателя могут отличаться от описанных в настоящем Руко-
водстве.

Имеющиеся  вопросы  и  пожелания  по  информации,  изложенной  в  настоя-

щем

Руководстве,

можно

направлять

по

электронному

адресу:

sv.panasenko@sollers-auto.com.











Руководство по эксплуатации, техническому обслуживанию

и ремонту бензиновых двигателей модели ЗМЗ-40906.10 подготовлено

Управлением Главного Конструктора ПАО «ЗМЗ»




Ответственный редактор:

Главный конструктор ПАО «ЗМЗ» В.Л.Жбанников







5

ВВЕДЕНИЕ

Двигатели ЗМЗ–40906.10 предназначены для установки в автомобили «Уль-

яновского автомобильного завода» экологических классов 4 и 5 с колесной фор-
мулой 4 4 и полной массой до 3500 кг.

Двигатели выпускаются в следующих климатических исполнениях:
– для эксплуатации в умеренном климате (исполнение У2 по ГОСТ 15150)

при значениях температуры окружающего воздуха от минус 40 °С до плюс 40  С
и относительной влажности воздуха до 100 % при температуре плюс 25  С;

– для эксплуатации в тропическом климате (исполнение Т2 по ГОСТ 15150)

при значениях температуры окружающего воздуха от минус 10 °С до плюс 50  С
и относительной влажности воздуха до 100 % при температуре плюс 35  С.

Двигатели могут эксплуатироваться на высоте до 3000 м над уровнем моря

при соответствующем снижении мощности и топливной экономичности.

Виды  двигателя  приведены  на рис.1-7.  Поперечный  разрез  и  внешняя  ско-

ростная характеристика двигателя – на рис.8,9.



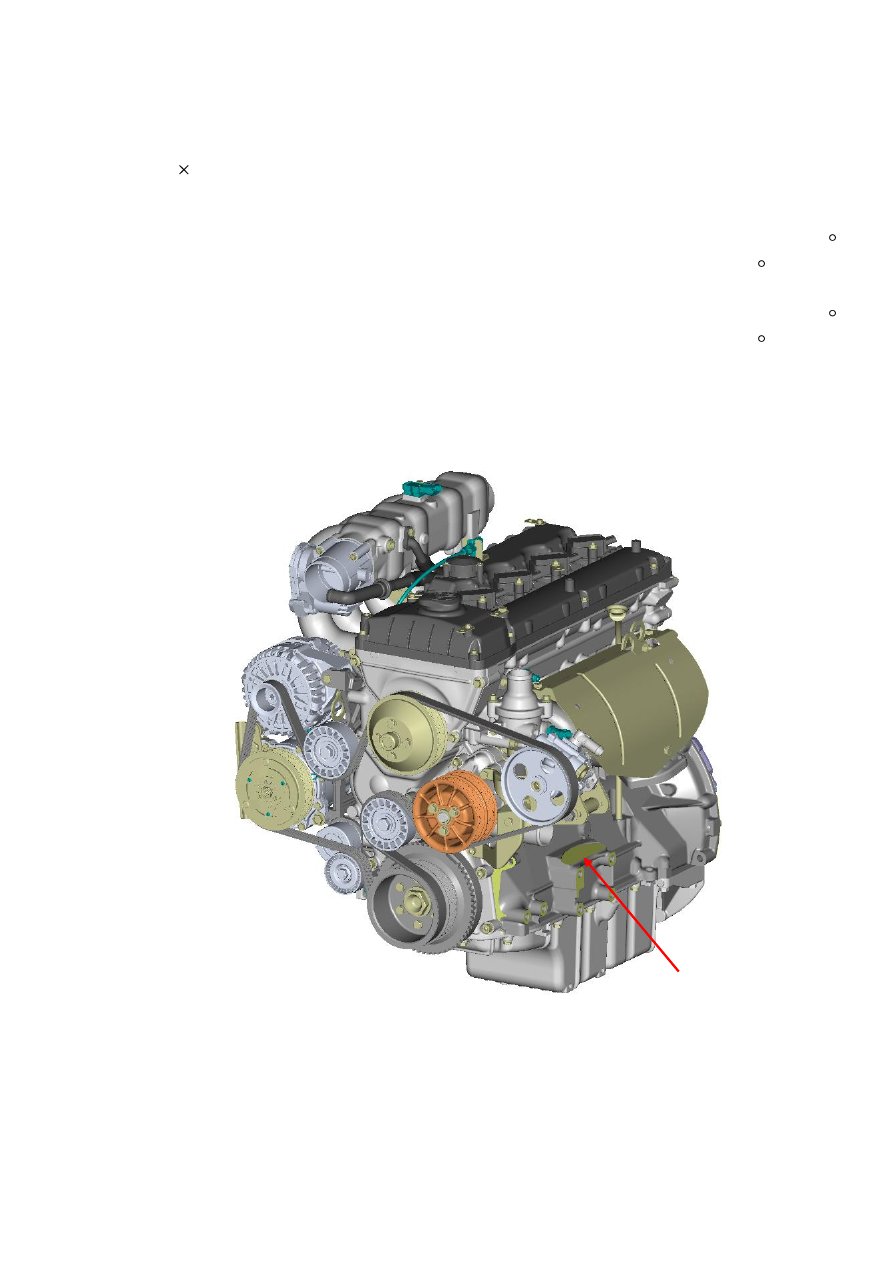

Рис.1. Общий вид двигателя





Р у к о в о д с т в о   п о   р е м о н т у

Издание второе



место расположения
маркировки двигателя





6







Рис.2. Вид спереди:

1 –  шкив-демпфер коленчатого вала;  2  –  датчик  положения коленчатого вала;  3  –  автоматиче-
ский механизм натяжения; 4 – шкив генератора; 5 – впускная труба; 6 – дроссельный модуль;
7 – трубка вентиляции с обратным клапаном; 8 – крышка маслоналивного патрубка; 9 – крышка
клапанов; 10 – ступица шкива вентилятора; 11 – отверстие под штуцер отвода воздуха в расши-
рительный  бачок;  12  -  датчик  температуры  охлаждающей  жидкости  системы  управления;
13 – шкив водяного насоса; 14 – кронштейн установки насоса гидроусилителя руля; 15 – точка
крепления провода «–» от кузова автомобиля; 16 – ремень привода водяного насоса и генерато-
ра

1

2

3

4

5

                          6             7           8               9           10

11


12


13

14


15


16





7







Рис.3. Вид справа:

1–  патрубок  подвода  охлаждающей  жидкости  из  радиатора  к  водяному  насосу;  2  –  соедини-
тельные  шланги;  3  – корпус  термостата;  4  –  датчик  температуры  охлаждающей  жидкости си-
стемы  управления;  5  –  патрубок  отвода  охлаждающей  жидкости  из  термостата  в  радиатор;
6 – датчик сигнализатора аварийного давления масла; 7 – разъем датчика положения коленчато-
го вала; 8 – датчик абсолютного давления и температуры; 9 – указатель уровня масла; 10 – ка-
тушка зажигания; 11 – задний кронштейн подъема двигателя; 12 – экран выпускного коллекто-
ра;  13  –  пробка  слива  охлаждающей  жидкости;  14  –  выпускной  коллектор;  15  –  маховик;
16 – масляный картер; 17 – усилитель картера сцепления; 18 – пробка слива масла





6




5




4




3




2




1

7              8           9           10          11

12


13


14



15


16


17



18
