160

5.9.4 Система регулирования давления  воздуха в шинах
Система регулирования давления воздуха в шинах показана на рисунках 135 и 136,

позволяет контролировать давление и поддерживать его в пределах нормы, а также повы-
шать проходимость автомобиля за счет снижения давления воздуха в шинах. Она дает воз-
можность  продолжения  движения  автомобиля  при  повреждении  шин  без  замены  колеса
(колесные краны неповрежденных колес должны быть закрыты).

На автомобилях подвод воздуха к шинам выполнен по двухпроводной схеме.
Перед началом движения открыть колесные краны и при расположении переклю-

чателей в нейтральном положении, проверить давление в шинах. При необходимости дове-
сти давление до нормы. Нормы давления в шинах

425/85R21 с индексом грузоподъемности 156



приведены в таблице 12. Для осуществления оперативного контроля давления воздуха
в шинах колесные краны должны быть открыты.






1-шланги; 2,3,5,6,7-трубопроводы; 4-клапан электромагнитный; а- к манометру передних колес; в- к
манометру задних колес

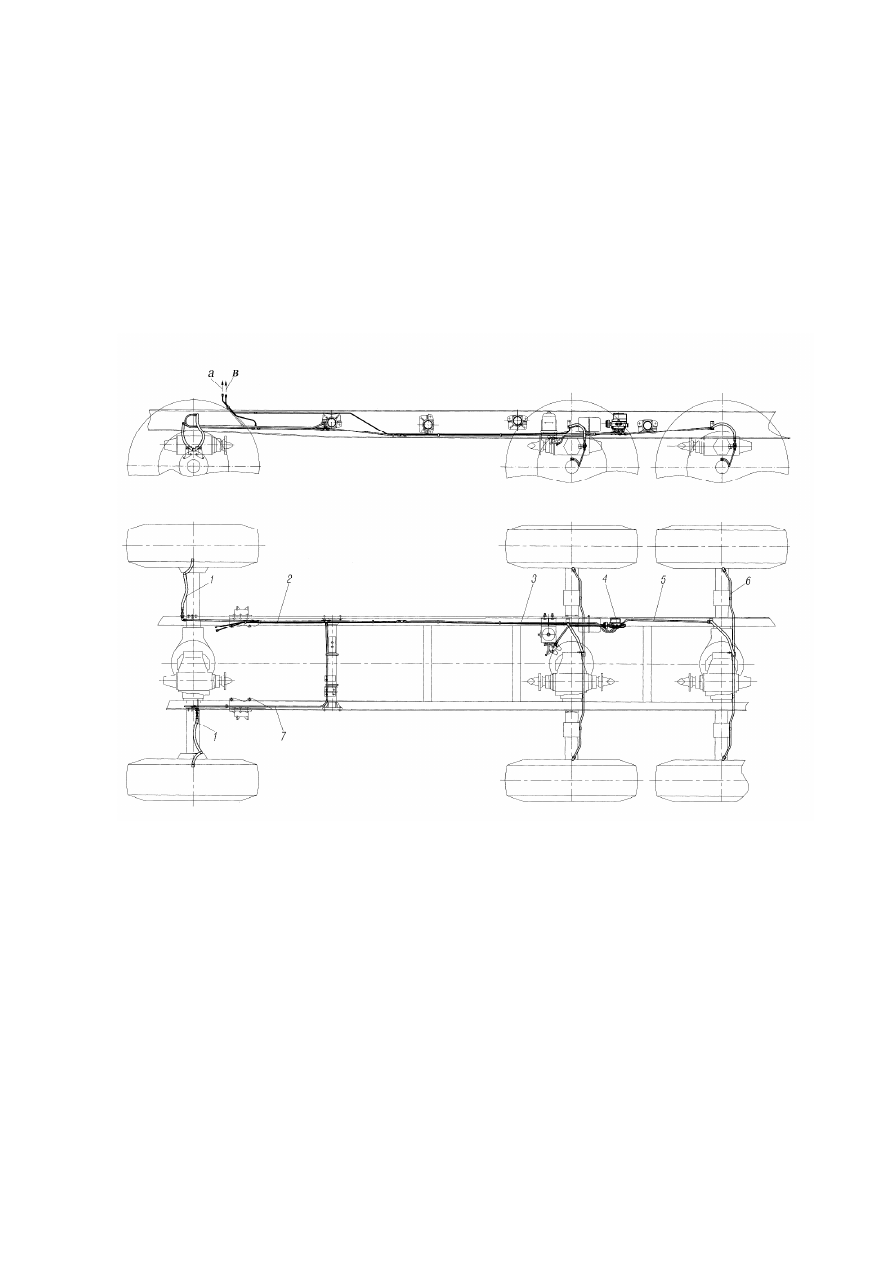

Рисунок 135 - Установка системы регулирования давления воздуха

 в шинах с электромагнитным клапаном на раме автомобиля (6х6)












161

1-шланги; 2,3,5,6,7-трубопроводы; 4-клапан электромагнитный; а- к манометру передних колес; в- к
манометру задних колес



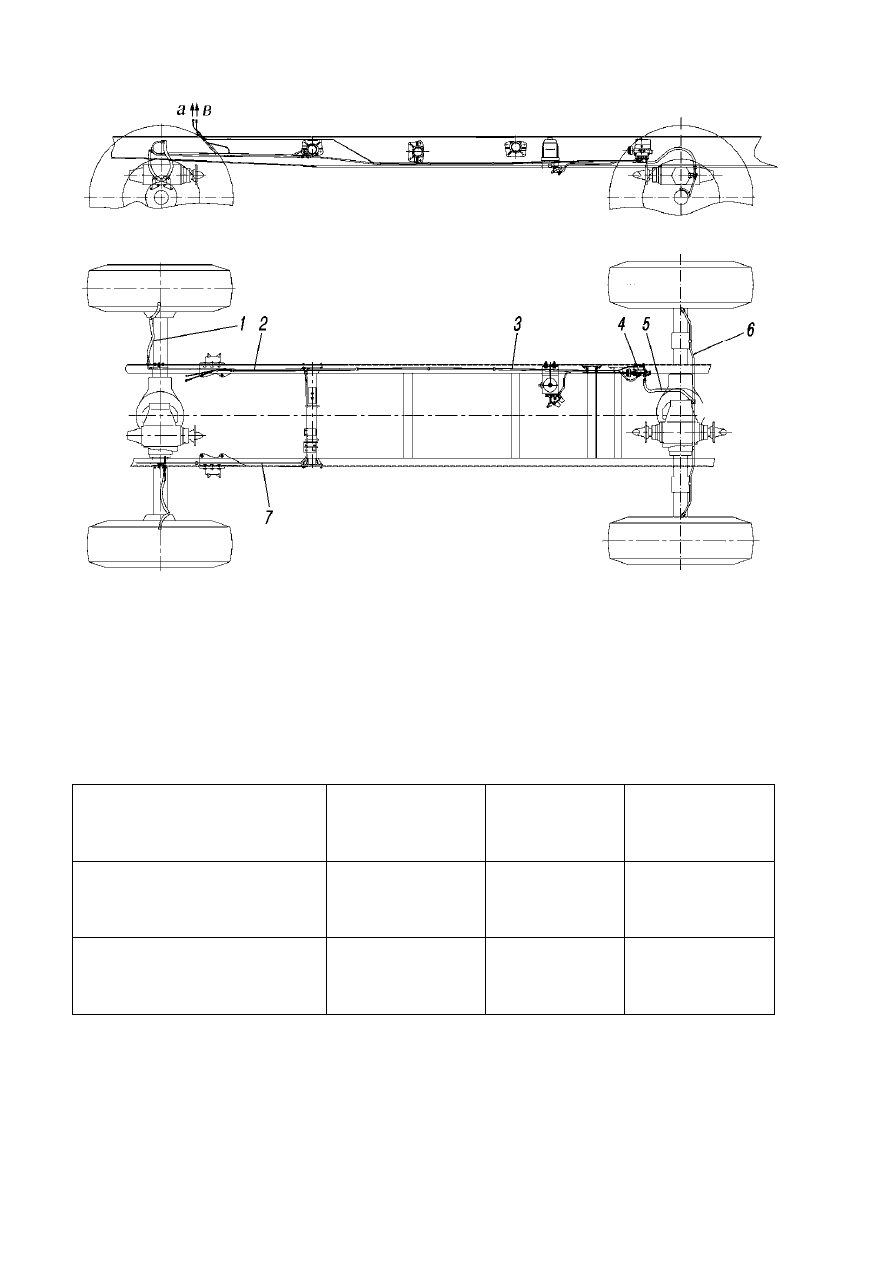

Рисунок 136 - Установка системы регулирования давления воздуха

 в шинах с электромагнитным клапаном на раме автомобиля (4х4)






Таблица 12 - Нормы давления в шинах 425/85R21 с индексом грузоподъемности 156


Вид дорог

Допускаемое

давление,

кгс/см

2

(МПа)

Максимальная
скорость, км/ч

Максимальный

пробег в течение

гарантийного сро-

ка, км

Тяжелые  участки  заболочен-

ной  местности,  снежной  целины
и сыпучих песков



не ниже:

0,8 (0,08)
1,1 (0,11)
2,0 (0,20)



15
25
30



600
800

1400

Дороги  всех  типов  только  на

период  подкачки  шин  после  тя-
желых участков пути



от 2,0 до

номинального

40

1400












162

Электромагнитные  клапаны  имеют  три  рабочих  положения:  ВЫПУСК, НЕЙ-

ТРАЛЬ   И  НАКАЧКА и обеспечивают, согласно   ОСТ 37.001.144-73, cнижение давления
4-6 мин в зависимости от типоразмера шин.

На автомобили устанавливается электромагнитный клапан рисунок 137.





5.9.5 Система герметизации
На  автомобилях  для  обеспечения  надежности работы  агрегатов  и  систем  автомо-

биля, подвергающихся воздействию воды при преодолении брода, и для поддержания по-
стоянного давления во внутренних полостях агрегатов, а также в топливных баках, преду-
смотрена система герметизации.

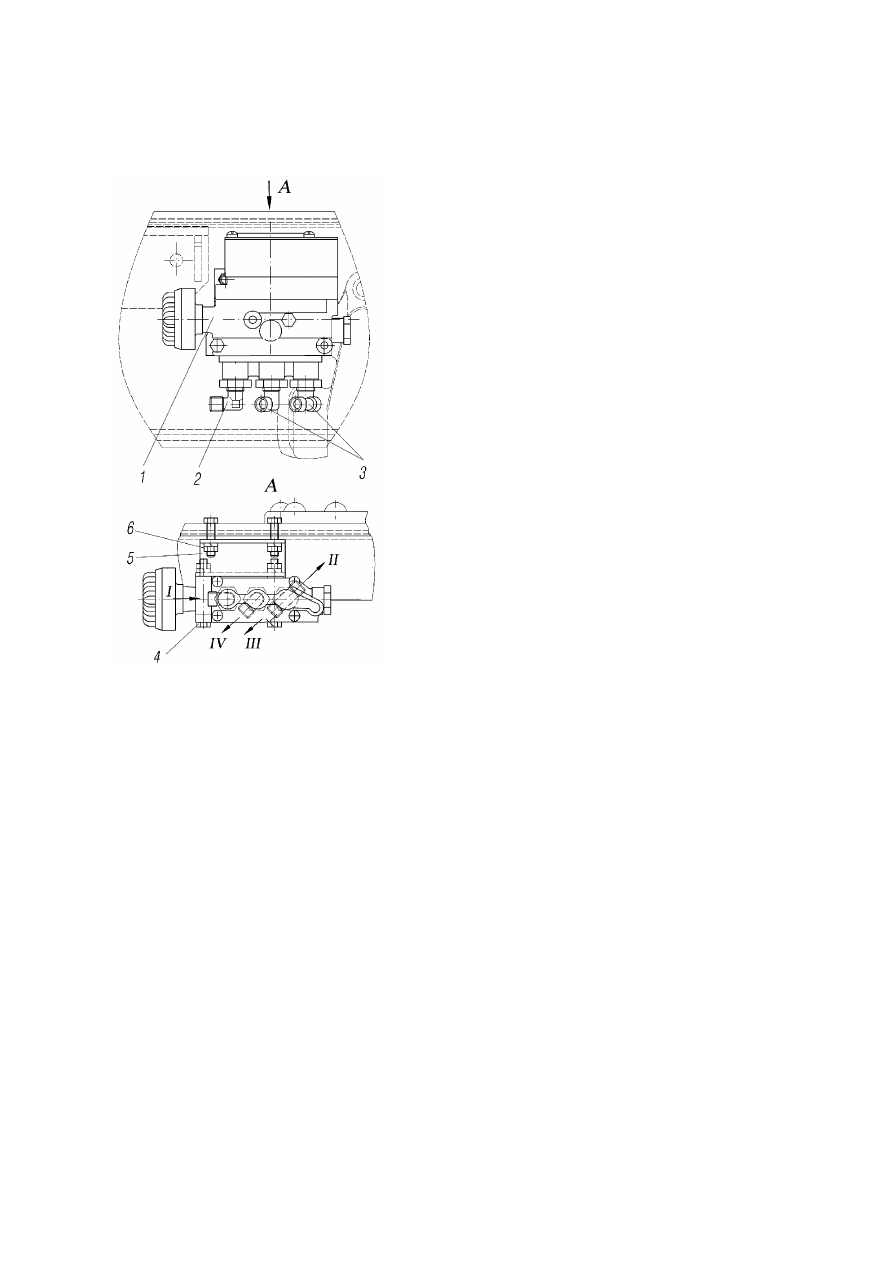

1-клапан  электромагнитный;  2-угольник;  3-
фитинги;  4-болт;  5-кронштейн;  6-гайка;  I-от  за-
щитного клапана; II-к шинам заднего моста; III-к
шинам  среднего  моста;  IV-к  шинам  переднего
моста


Рисунок 137-Клапан электромагнитный



163

6  Возможные неисправности  и  методы их устранения




Неисправность

Вероятная причина

Метод устранения



Предпусковой подогреватель



Перегрев  котла  подогрева-

теля



Образование  ледяных  про-

бок  в  подводящих  патрубках
из-за  несоблюдения  указаний
о  полном  сливе  воды  или  не-
правильного  пользования  по-
догревателем. Нет циркуляции

Отогреть трубы периодиче-

ским  включением  и  выключе-
нием  подогревателя  с  интер-
валами  2-3  мин,  обливая  тру-
бы снаружи горячей водой



Подогреватель  не  пускает-

ся




Примерзание  крыльчатки

вентилятора  из-за  неполного
удаления  из  него  воды  после
мойки  автомобиля  или  пре-
одоления брода

Отогреть  корпус  вентиля-

тора  и  жидкостного  насоса
подручными средствами





Примерзание  крыльчатки

жидкостного  насоса  из-за  не-
соблюдения  указаний  о  сливе
воды из системы охлаждения

Отогреть  корпус  вентиля-

тора  и  жидкостного  насоса
подручными средствами





Разрыв  цепи  питания  ис-

точника высокого напряжения

Проверить  и  подтянуть

клеммовые  соединения  токо-
подводящих проводов



Не  работает  источник  вы-

сокого напряжения



Отсоединить  провод  высо-

кого  напряжения  и  закрепить
его  конец  на  расстоянии  3-5
мм от массы автомобиля, если
при  включении  свечи  искры
нет,  источник  высокого  на-
пряжения заменить



Не работает искровая свеча

Прочистить  или  заменить

свечу



Не

срабатывает

элек-

тромагнитный  клапан  (нет
щелчка  при  включении  элек-
тромагнитного клапана)

Проверить  исправность  це-

пи, подводящей ток к клапану,
затяжку клемм проводов



Засорился

топливный

фильтр    в    электромагнитном
клапане или форсунке

Фильтр промыть и продуть

сжатым  воздухом  или  заме-
нить



Засорение форсунки


Разобрать  форсунку,  про-

мыть  детали  в  керосине  или
ацетоне.  Собрать  форсунку  и
проверить  качество  распыли-
вания,  не  вворачивая  форсун-
ку в горелку



Не  работает  электродвига-

тель насосного агрегата

Проверить  цепь  электро-

двигателя,  затяжку  наконеч-
ников проводов на клеммах



Нарушена  регулировка  то-

пливного насоса

Отрегулировать  редукци-

онный  клапан  топливного  на-
соса
