144

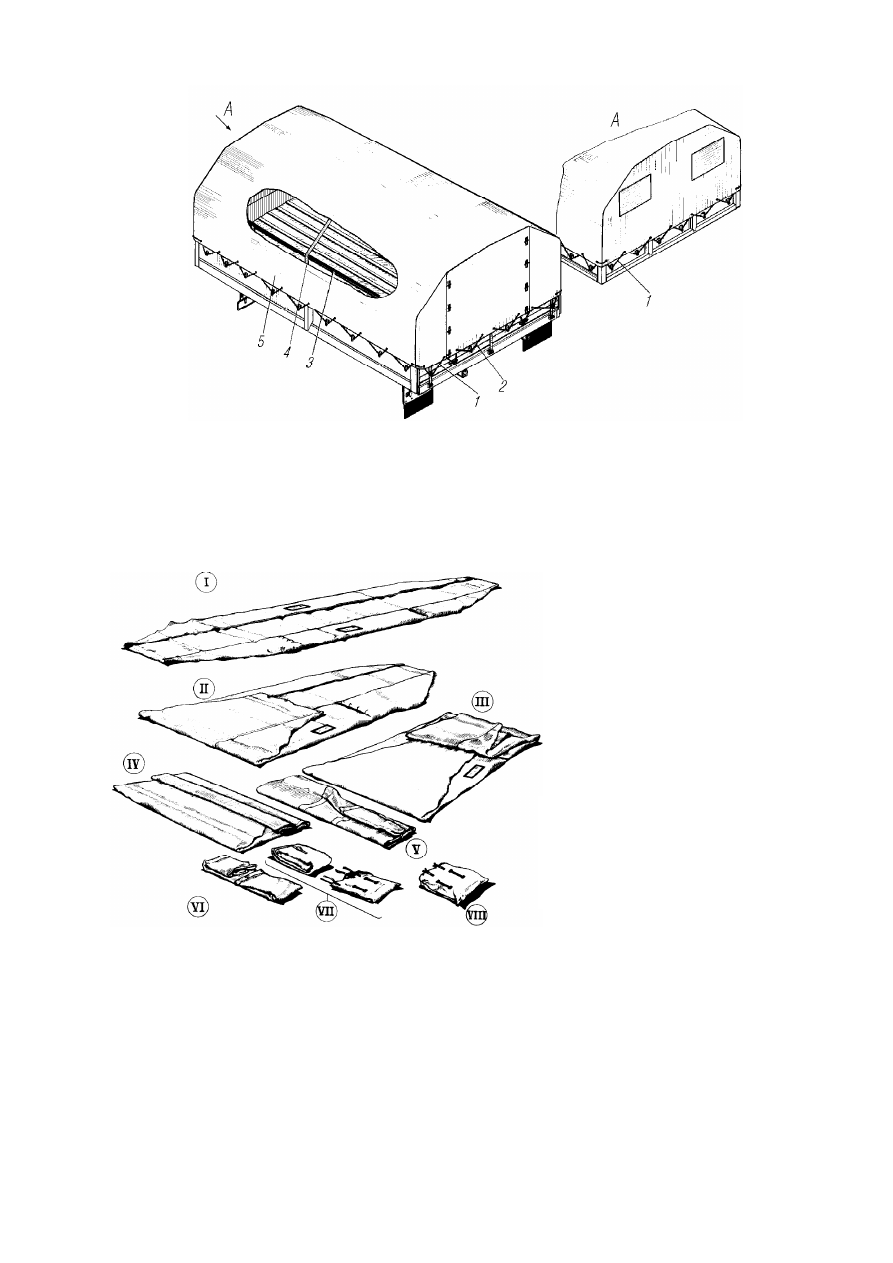

1-канат крепления тента; 2-канат крепления полога; 3- труба распорная дуг; 4- дуга тента ; 5-тент


Рисунок 120 - Платформа с тентом











5.7.3.2  Регулирование  механизма  запора  бортов  платформы.  Целью  регулиро-

вания является достижение надежного запирания бортов и фиксирования ручек запоров в
положении ЗАКРЫТО.

Регулирование осуществляется по следующей схеме, как показано на рисунке 122.
Определить направление и величину перемещения запора 1 в корпусе стойки  2 по

следующим признакам:

1.  Если  после  полного  закрывания  борта  и  запирания  стойки  борт  имеет  свободу

перемещения в направлении открывания, необходимо переместить запор 1 вверх.

I-VIII–последовательность  укладки
тента



Рисунок 121 - Способ укладки тента



145

2. Если усилие на ручке 7 при запирании превышает 300 Н (30 кгс), или ручка  не

достигает вертикального положения, либо не фиксируется в нём, необходимо переместить
запор 1 вниз.

3.  Величину  требуемого  перемещения  в  каждом  из  вышеизложенных  случаев  оп-

ределить визуально.

Для выполнения регулировки:
1. Переместить ручку 7 в положение ОТКРЫТО.
2. Убрать винт 5 с пружинной шайбой 4.
3. Вытолкнуть ось толкателя 6 из отверстия ручки 7.
4. Вывести толкатель 3 из паза ручки 7.
5. Вращением толкателя 3 вокруг своей оси на целое число оборотов производить

перемещение запора 1 на требуемую величину в требуемом направлении (один оборот тол-
кателя соответствует перемещению запора на 2 мм):

- для перемещения запора 1 вниз завернуть толкатель 3;
- для перемещения запора 1 вверх выверните толкатель 3;
6.  Вставить  толкатель  3  в  паз  ручки  7,  совместив  при  этом  отверстия  на  ручке  и

толкателе.

7.  Вставить  ось  толкателя  6  в  отверстие  ручки  7,  совместив  резьбовое  отверстие

оси с отверстием толкателя 3.

8. Путем закрывания борта и запирания стойки проверить правильность регулиро-

вания. При необходимости повторить пункты 1, 2, 4–9.

9. Переместить ручку 7 в положение ОТКРЫТО.
10. Завернуть винт с пружинной шайбой  4  в резьбовое отверстие толкателя 3.







5.7.3.3  Боковые  защитные  устройства  (БЗУ),  показаны  на  рисунке  123,  обеспе-

чивают  эффективную  защиту  по  всей  длине  транспортного  средства  (ТС) незащищённых
участников дорожного движения от падения под транспортное средство сбоку.

Боковое защитное устройство ТС включает в себя БЗУ левое и БЗУ правое, каждое

из которых состоит из двух ограждений:  переднего (под кабиной) и заднего (за кабиной).

При  опускании  держателя  запасного  колеса  необходимо  демонтировать  БЗУ  пра-

вое заднее:

-  отвернуть  болты  крепления  кронштейнов  БЗУ  к  верхним  соединительным  ско-

бам, расположенным с внутренней стороны ограждения;

- снять БЗУ с нижних крючков кронштейнов.
Монтаж заднего ограждения производить в обратном порядке.

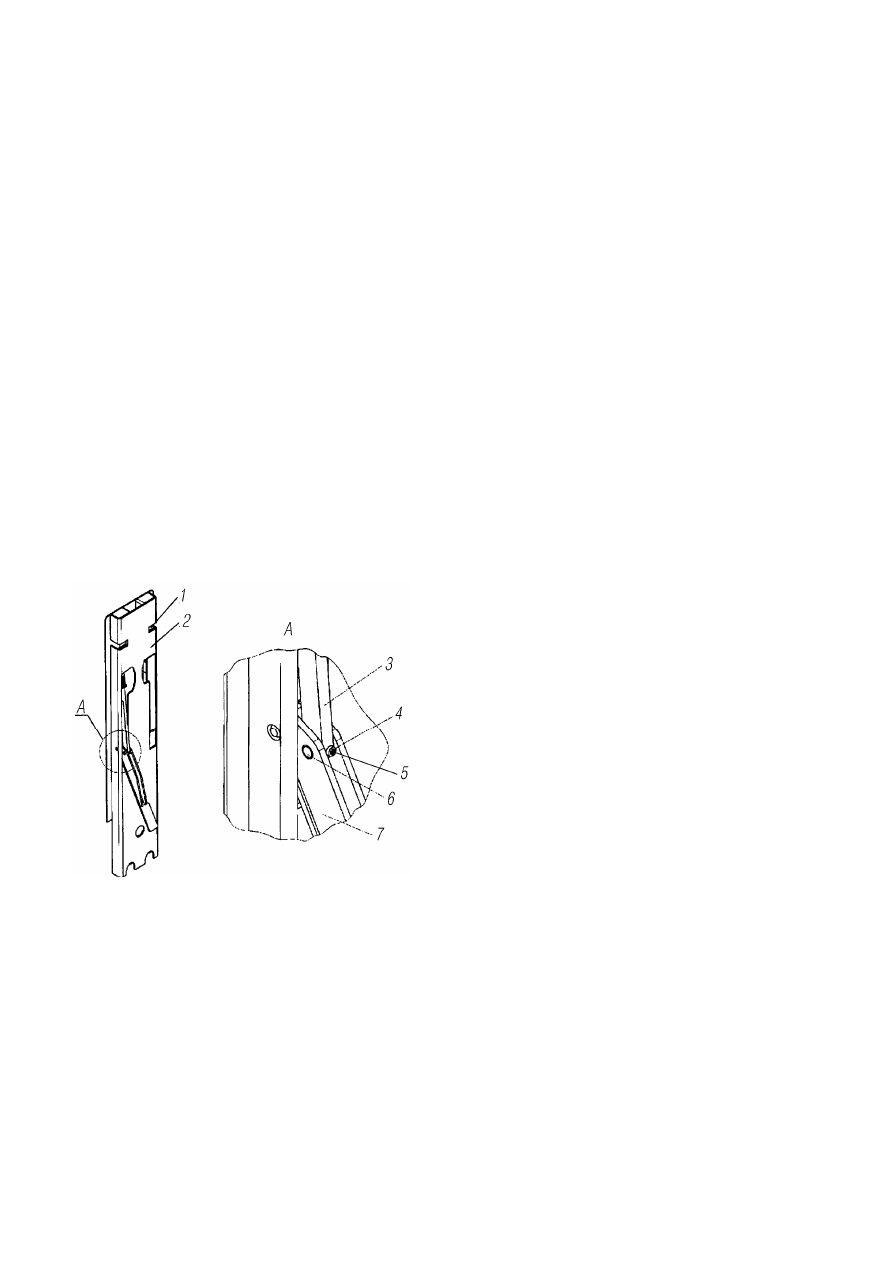

1-запор;  2-корпус  стойки;  3-толкатель;  4-шайба
пружинная; 5-винт; 6-ось толкателя; 7-ручка



Рисунок 122 - Стойка платформы c

механизмом регулирования





146

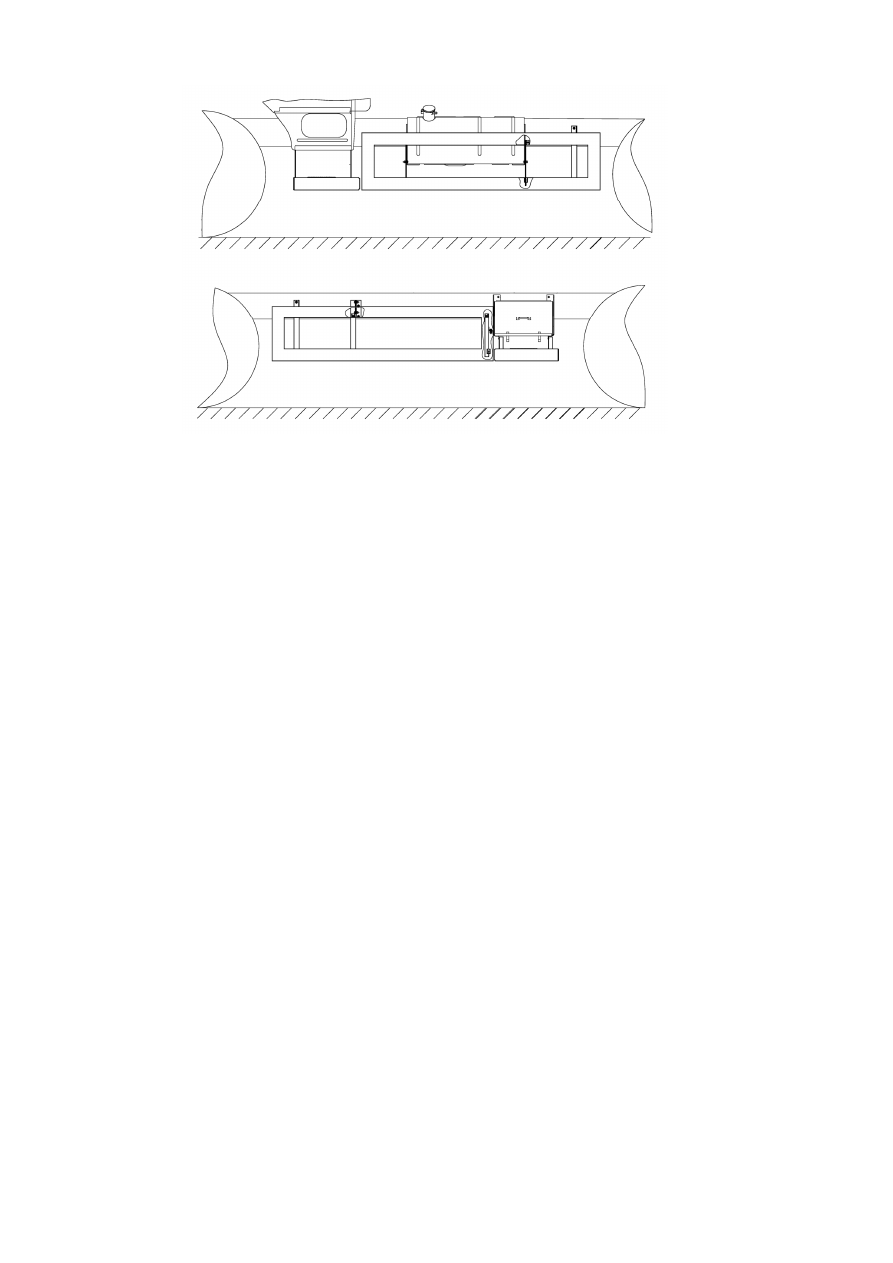

Рисунок 123- Установка бокового защитного устройства левого и правого





147

5.8 Седельно-сцепное устройство
На  тягачах  установлено  седельно-сцепное  устройство  (ССУ),  которое  предназна-

чено: для шарнирного соединения тягача с полуприцепом, имеющим шкворень диаметром
50  мм;  передачи  тягового  усилия  от  тягача  к  полуприцепу;  обеспечения  полуавтоматиче-
ской сцепки и расцепки тягача с полуприцепом.

ССУ состоит из седла 8, в соответствии с рисунком 124, кронштейнов 7 и разъем-

но-сцепного механизма. Резиновые амортизаторы в соединении седла и кронштейнов обес-
печивают качание седла в продольной и поперечной плоскостях и снижают динамические
нагрузки.

5.8.1 Разъемно-сцепной механизм расположен под седлом и показан на виде «А»

(кронштейны 7 условно не показаны). При вытягивании рукоятки  управления расцепкой 1
через  рычаг  3  задвижка  запорная  10  освобождает  запорный  крюк  9  и  он  под  действием
пружины 5 поворачивается в положение для сцепки. При опускании рукоятки под действи-
ем пружины 4 задвижка запорная 10 удерживает запорный крюк 9.

При сцепке шкворень полуприцепа поворачивает запорный крюк 9. Задвижка 10 и

рукоятка 1 под действием пружины 4 перемещаются в закрытое положение. Предохрани-
тель саморасцепки 2 фиксирует рукоятку 1 в этом положении.

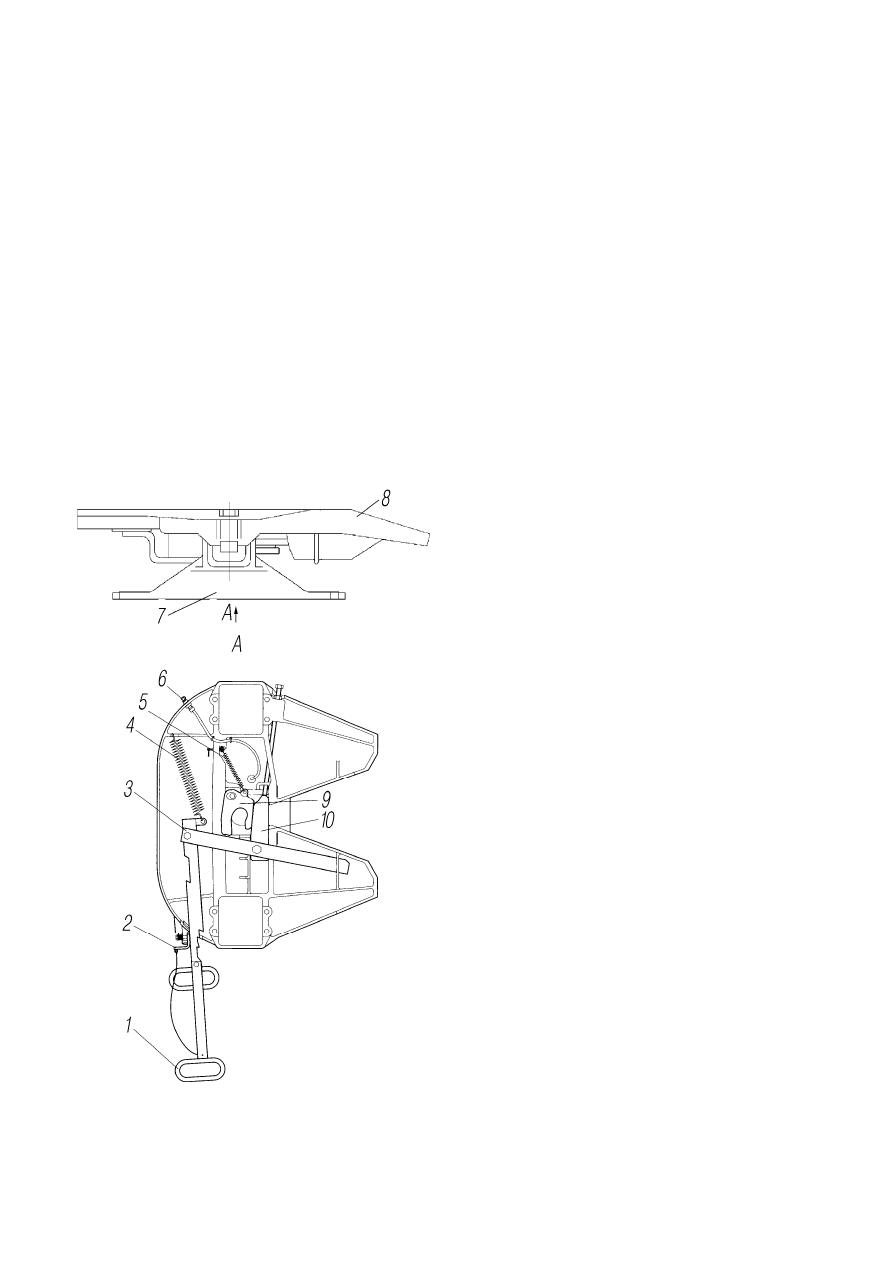

1-рукоятка

управления  расцепкой;  2-

предохранитель  саморасцепки;  3-рычаг;  4-
пружина;  5-пружина;  6-магистраль;  7-
кронштейн;  8-седло;  9-крюк  запорный;  10-
задвижка запорная




Рисунок 124 - Устройство седельно-сцепное
