64

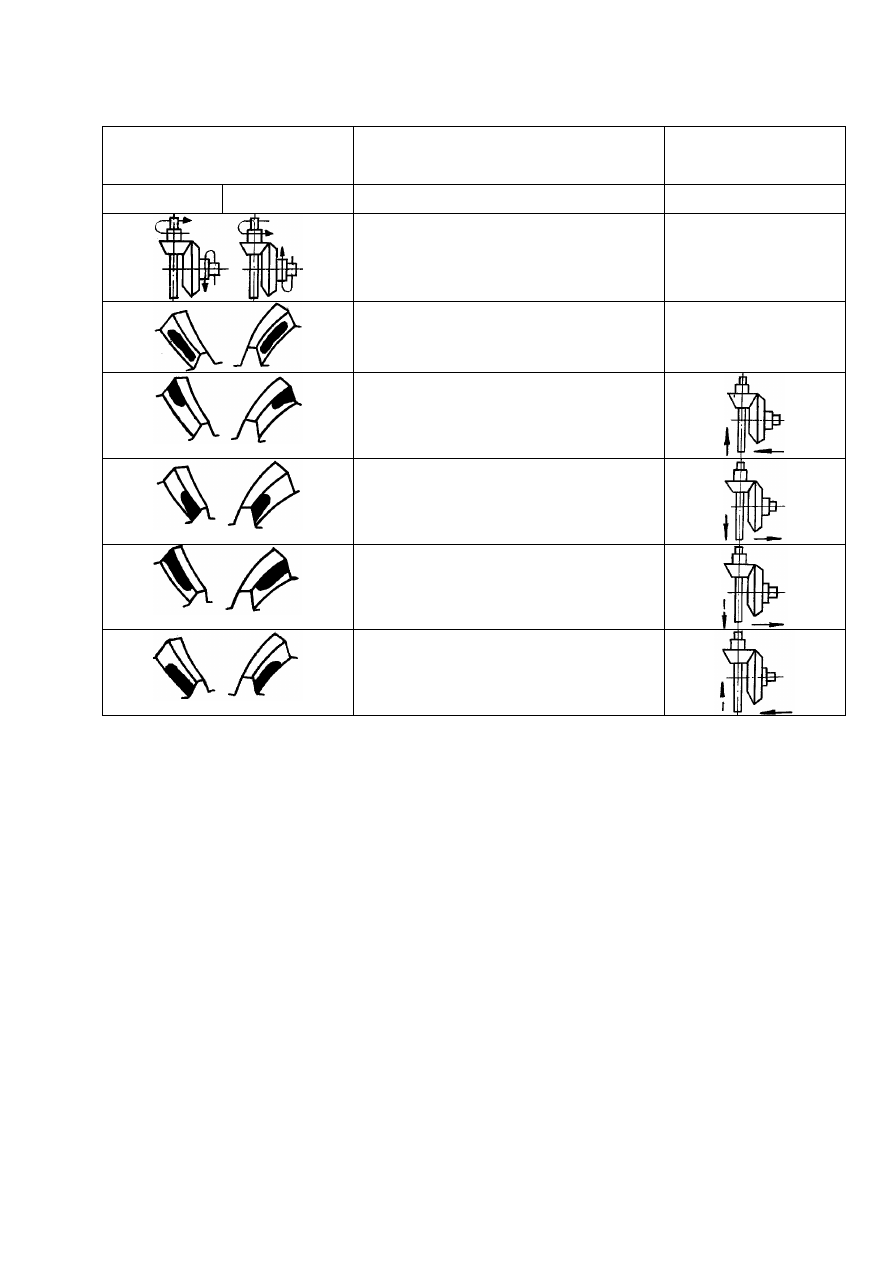

Таблица 4 -  Регулирование  контакта  в  зацеплении конических  шестерен  главной
передачи

Положение пятна

контакта на зубе

ведомой конической шестерни

Способы достижения правильного заце-

пления конических шестерен

Направление переме-

щения конических

шестерен

Передний ход

Задний ход













Правильный контакт







Придвинуть ведомую шестерню к веду-
щей. Если при этом получится слишком
малый боковой зазор между зубьями,
отодвинуть ведущую шестерню





Отодвинуть ведомую шестерню от ве-
дущей. Если при этом получится слиш-
ком большой боковой зазор между зубь-
ями, передвинуть ведущую шестерню





Придвинуть ведущую шестерню к ведо-
мой. Если боковой зазор будет слишком
мал, отодвинуть ведомую шестерню





Отодвинуть ведущую шестерню от ве-
домой. Если боковой зазор будет слиш-
ком велик, придвинуть ведомую шестер-
ню






Регулировать подшипники шкворней поворотных кулаков при проведении шестого

ТО- 15 000 (через 90 000 км) в следующем порядке:

- снять колеса и установить упоры под нижние крышки поворотных кулаков;
- снять рычаг левого поворотного кулака и верхнюю крышку правого поворотного

кулака;

-  удалить  из  пакета  прокладок  под  рычагом и  крышкой  две  прокладки:  одну  тол-

щиной  0,05  мм,  другую  —  0,1  мм;  в  полость рычагов  заложить по  50  г  смазки Литол-24
ГОСТ  21150-87  и  установить  рычаг  и  крышку  на  место;  гайки  затянуть  моментом
160-200 Н.м (16-20 кгс.м);

- убрать упоры и снять нижние крышки;
- удалить из-под каждой крышки пакет прокладок толщиной 0,15 мм [(0,05+0,1) мм];
- установить крышки и затянуть гайки моментом 160-200 Н.м (16-20 кгс.м);
- установить колеса.
Регулировка подшипников ступиц колес:
- поднять домкратом мост со стороны регулируемого колеса;
- снять крышку;
- съемником вывести шлицы полуоси из зацепления со ступицей и вынуть полуось;
- отвернуть наружную гайку и снять стопорную и замочную шайбы;



65

-  вращая  колесо  рукой,  убедиться  в отсутствии  трения  тормозного  барабана  о  ко-

лодки;

-  затянуть  гайку  моментом  300-350  Н.м  (30-35  кгс.м),  при  затяжке  гайки  ступицу

проворачивать  для  самоустановки  роликов  в  подшипниках,  после  чего  отпустить  гайку
примерно на 1/5-1/6 оборота. Установить замочную шайбу.

При несовпадении штифта гайки с отверстиями замочной шайбы допускается ос-

лабление затяжки гайки на величину, не превышающую расстояние между двумя соседни-
ми отверстиями. Установить стопорную шайбу, затянуть контргайку моментом 400-500 Н.м
(40-50 кгс.м) и законтрить ее.

Для обеспечения подсоединения шланга подкачки колес к колесному крану полу-

ось с крышкой ступицы устанавливать так, чтобы шланг подкачки располагался в направ-
лении колесного крана симметрично между шпильками крепления колеса.

Закончив  сборку,  проверить  регулировку  подшипников  колес  во    время    пробега

10-20  км.  При  правильной  регулировке  ступица  должна  быть  холодной  или  слегка  нагре-
той. При заметном на ощупь нагреве ступицы проверить регулировку подшипников.





66

5.3 Ходовая часть

5.3.1 Рама
Рама  автомобиля  клепаная,  состоит  из  двух  штампованных  лонжеронов перемен-

ного сечения, соединенных между собой поперечинами и передним буфером.

Уход за рамой заключается в наблюдении за состоянием болтовых и заклепочных

соединений. Необходимо следить за тем, чтобы не нарушалась геометрическая схема рамы
и прочность ее элементов. Если заклепки ослабли, следует срубить их и заменить новыми.
Допускается ослабленные или срезанные заклепки заменять болтами класса прочности 8,8
с гайкой и контргайкой или самоконтрящейся гайкой.

5.3.1.1. Тягово-сцепное устройство (ТСУ) по ГОСТ Р 41.55-2005 класс изделия

С50-5    (см. инструкцию по монтажу и эксплуатации   «Тягово-сцепное устройство ТСУ
21-202».

5.3.1.2.  Тягово-сцепное устройство типа «крюк­петля» по ГОСТ 2349-75.
По  желанию  потребителя  имеется  техническая  возможность  установки  тягово–

сцепного устройства (ТСУ) типа «крюк-петля» (поставляется в качестве запасных частей к
автомобилям «Урал») для эксплуатации с прицепами по ГОСТ 2349-75 типоразмер 3. Ос-
новные размеры сцепной петли должны соответствовать ГОСТ 2349-75 для типоразмера 3.

ТСУ монтируется на унифицированные места крепления в специальной буксирной

поперечине.

Направляющие  стержня  буксирного  крюка  смазываются  через  масленки  при  тех-

ническом    обслуживании  автомобиля.  Крюк  в  опоре  корпуса  2,  согласно  рисунку  47,  и
втулке 6 должен свободно вращаться от руки.

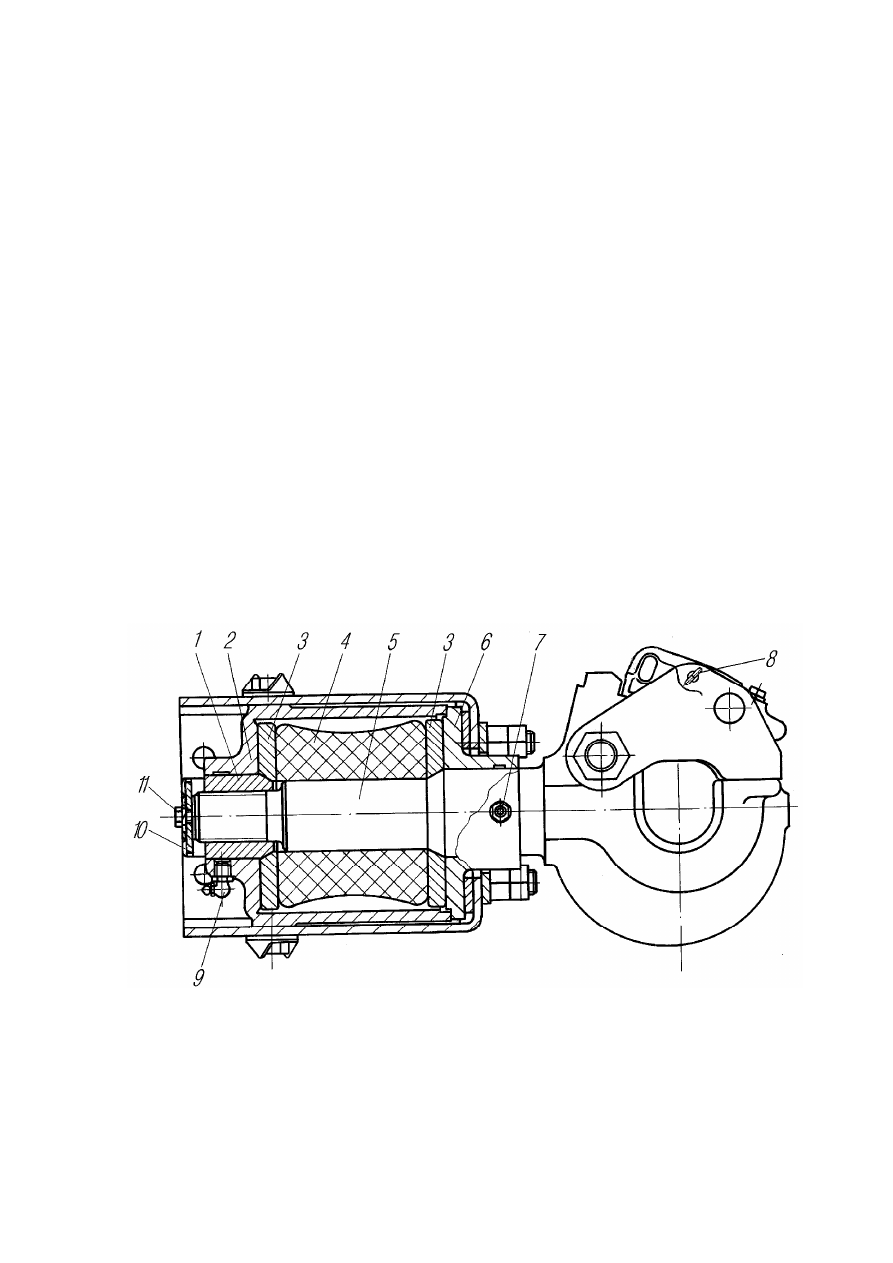

1-гайка;  2-корпус;  3-кольца  нажимные;  4-элемент  упругий;  5-крюк  буксирный;  6-втулка  направ-
ляющая; 7,9-масленки; 8-шплинт стопорный; 10-пластина стопорная; 11-болт


Рисунок 47 - Тягово-сцепное устройство типа «крюк­петля»






67

Уход за тягово-сцепным устройством заключается в смазке и очистке его от грязи.

Направляющие стержня буксирного крюка смазываются через масленки при техническом
обслуживании автомобиля.

Осевое перемещение крюка в корпусе допускается не более 0,5 мм. Для обеспече-

ния его завернуть гайку 1 до появления зазора между корпусом 2 и нажимным кольцом 3 за
счет деформации упругого элемента 4 (определяется по свободному перемещению буксир-
ного крюка). Затем гайку отвернуть до исключения осевого перемещения крюка и зафик-
сировать стопорной пластиной с болтом. Стопорная пластина 10 вместе с болтом 11, завер-
нутым в ее отверстие и в стержень буксирного крюка может перемещаться на величину за-
зоров в соединении.

При работе с прицепом установить стопорный шплинт 8.
Эксплуатация  автомобиля  с  прицепом  без  стопорной  пластины  10  и  с  неза-

фиксированной защелкой буксирного крюка стопорным шплинтом 8 не допускается.

При эксплуатации автомобиля с прицепом следить за износом рабочей поверхно-

сти (зева) крюка. Допустимый  предельный  износ   зева   должен  быть  диаметром  не  бо-
лее 58 мм (на новом буксирном крюке диаметром 48

+1,9

 мм). Эксплуатация тягово-сцепного

устройства со сцепной петлей прицепа, имеющей сечение рабочей части более 43,9 мм не
допускается.







5.3.2 Подвеска автомобиля

5.3.2.1  Передняя    подвеска    автомобилей  состоит  из  двух  продольных  полуэл-

липтических  рессор  2,  согласно  рисунку  48,  работающих  совместно  с  гидравлическими
амортизаторами  8  телескопического  типа  двухстороннего  действия.  Верхние  проушины
амортизаторов через резиновые втулки 10 прикреплены к кронштейнам 7, прикрепленным
к  лонжеронам  рамы,  нижние  проушины    —    к  кронштейнам  18,  приваренным  к  картеру
моста.

В средней части рессоры стремянками 3 закреплены на картере моста. Ход моста

вверх ограничивается резиновыми буферами 5, закрепленными в накладках рессор 4. Ход
моста  вниз  ограничивается  зацеплением  отогнутых  концов  третьих  листов  рессор  за
стяжные болты 15 задних кронштейнов рессоры, на которые установлены распорные втул-
ки 16.

На  передних  концах  рессор  болтом  27  и  стремянкой  19  через  накладку  ушка  21

крепятся ушки 25. Рессоры через ушки соединены с передними кронштейнами 1 пальцами
22, которые фиксируются в кронштейнах клиньями 26. Задние концы рессор свободно вхо-
дят в проушины задних кронштейнов.

В  зависимости от  нагрузки  на  передний  мост на  автомобилях  могут  применяться

разные передние рессоры, отличающиеся толщиной листов; стремянки передних рессор и
другие детали крепления при этом не меняются.
