УРАЛ-4320-60/61, УРАЛ-43206-61, УРАЛ-5557-60. Руководство - часть 12



56

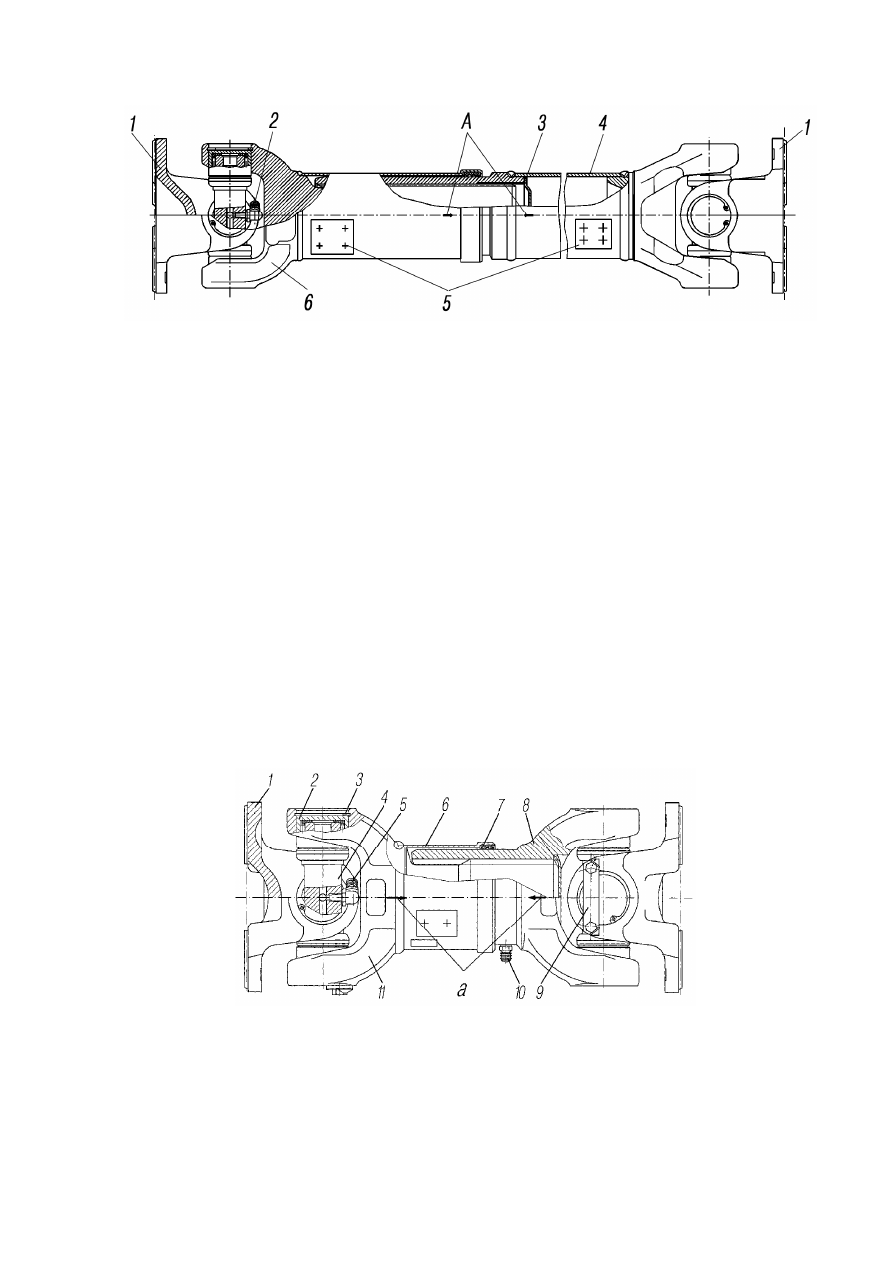

1-фланец вилка; 2- колпачок пресс-масленки; 3-заглушка; 4-труба карданного вала; 5-пластина ба-
лансировочная; 6-вилка скользящая; A-стрелки установочные



Рисунок 37 - Карданный вал привода переднего  и заднего мостов



Конструкция промежуточного карданного вала и вала привода среднего моста по-

казана на рисунке 38.

Перед  сборкой  шарниров  заложить  смазку  в  полость  между  рабочими  кромками

торцового уплотнения. После сборки крестовины должны поворачиваться в подшипниках
плавно, без заеданий.

Периодически  проверять  зазор  шлицевого  соединения.  При  зазорах  более  1,2  мм

(вал привода переднего и заднего моста показан на рисунке 37) и 0,55 мм (промежуточный
вал и вал привода среднего (заднего для автомобилей

4х4)

моста показан на рисунке 38) за-

менить валы.

При  сборке  карданного  вала  необходимо  следить,  чтобы  стрелки,  выбитые  на

трубчатом  валу  и  скользящей  вилке,  были  расположены  одна  против  другой,  а  фланцы,
вилки должны быть установлены в том положении, которое они занимали до разборки. Для
выполнения этих условий перед разборкой карданного вала его детали пометить.

После замены фланцев, приварных и скользящих вилок карданные валы должны

быть  повторно  динамически  отбалансированы.  Дисбаланс  вызывает  вибрацию  валов,  что
отрицательно отражается на работе трансмиссии.







1-фланец;  2-подшипник  игольчатый;  3-пластина  стопорная;  4-крестовина;  5,10-пресс-масленки;  6-
кожух уплотнителя; 7-уплотнитель; 8-вилка шлицевая; 9-пластина балансировочная; 11-вал шлице-
вый; а - стрелки установочные



Рисунок 38 - Вал карданный промежуточный  с торцевыми шлицами



57

5.2.3.2  Карданная  передача  автомобилей  и  специальных  шасси  с  удлиненной

базой  отличается  от  основного  автомобиля  измененным  приводом  среднего  моста,  пред-
ставляющую карданную передачу, состоящую из переднего вала 2, как показано на рисунке
39, с промежуточной опорой и заднего карданного вала 4 со шлицевым соединением отба-
лансированных в комплекте.

Подшипник  промежуточной  опоры  смазывается  в  соответствии  с  картой  смазки.

Техническое обслуживание карданных валов соответствует принятому на автомобиле.




















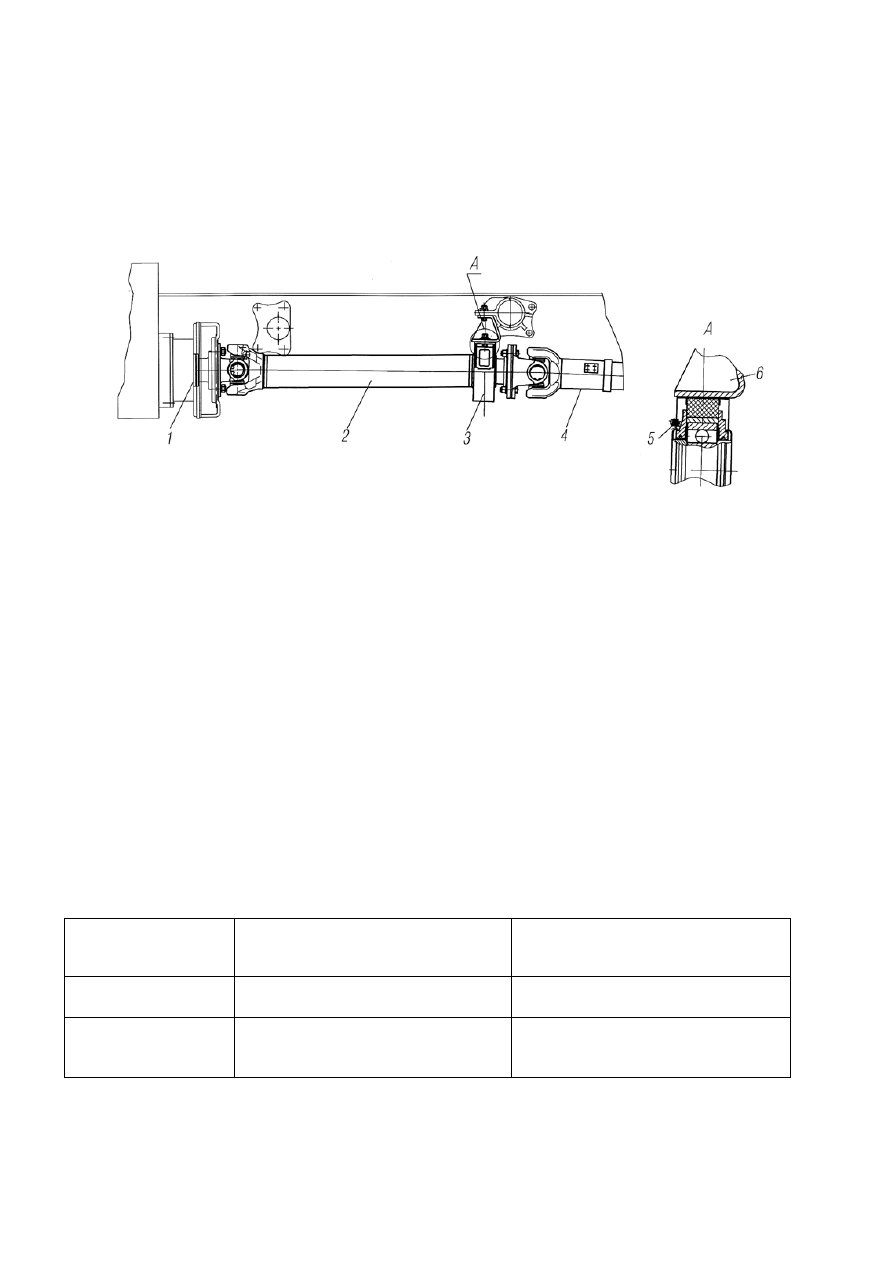

1-коробка  раздаточная;  2-вал  карданной  передачи;  3-промежуточная  опора;  4-вал  карданный  зад-
ний; 5-пресс-масленка; 6-проставка



Рисунок 39 - Карданная передача автомобилей и специальных шасси с удлиненной базой



5.2.4 Ведущие мосты
5.2.4.1  Ведущие  мосты  автомобиля  -  проходного  типа,  с  верхним  расположением

главной передачи.

5.2.4.2 Главная передача среднего моста — двойная, состоит из пары конических

шестерен 1 и 14, показанных на рисунке 40,  со спиральными зубьями и пары цилиндриче-
ских  шестерен  4  и  31  с  косыми  зубьями.  К  ведомой  цилиндрической  шестерне  болтами
прикреплен симметричный конический дифференциал с четырьмя сателлитами.

Главные  передачи  маркируются  пластиной  с  обозначением  передаточного  числа,

устанавливаемой под болт крепления крышки стакана подшипников ведущей цилиндриче-
ской шестерни. Шестерни главной передачи имеют метки на ведущей и ведомой цилинд-
рических шестернях показаны в таблице 3.


Таблица 3 - Метки на ведущей и ведомой цилиндрических шестернях

Передаточное число  Метки на торце ведущей цилиндри-

ческой  шестерни  со  стороны  уста-
новки конической шестерни

Метки на ведомой

цилиндрической шестерне

6,77

Три отверстия

∅

 10 на торце шейки

∅

 65 на глубину 2 мм

Два сверления под венцом шестерни

∅

 5 мм на глубину 3 мм

7,49

Маркировки нет

Одно сверление под венцом шестер-
ни

∅

  5  мм  на  глубину  3  мм  на  рас-

стоянии 10 мм друг от друга







58

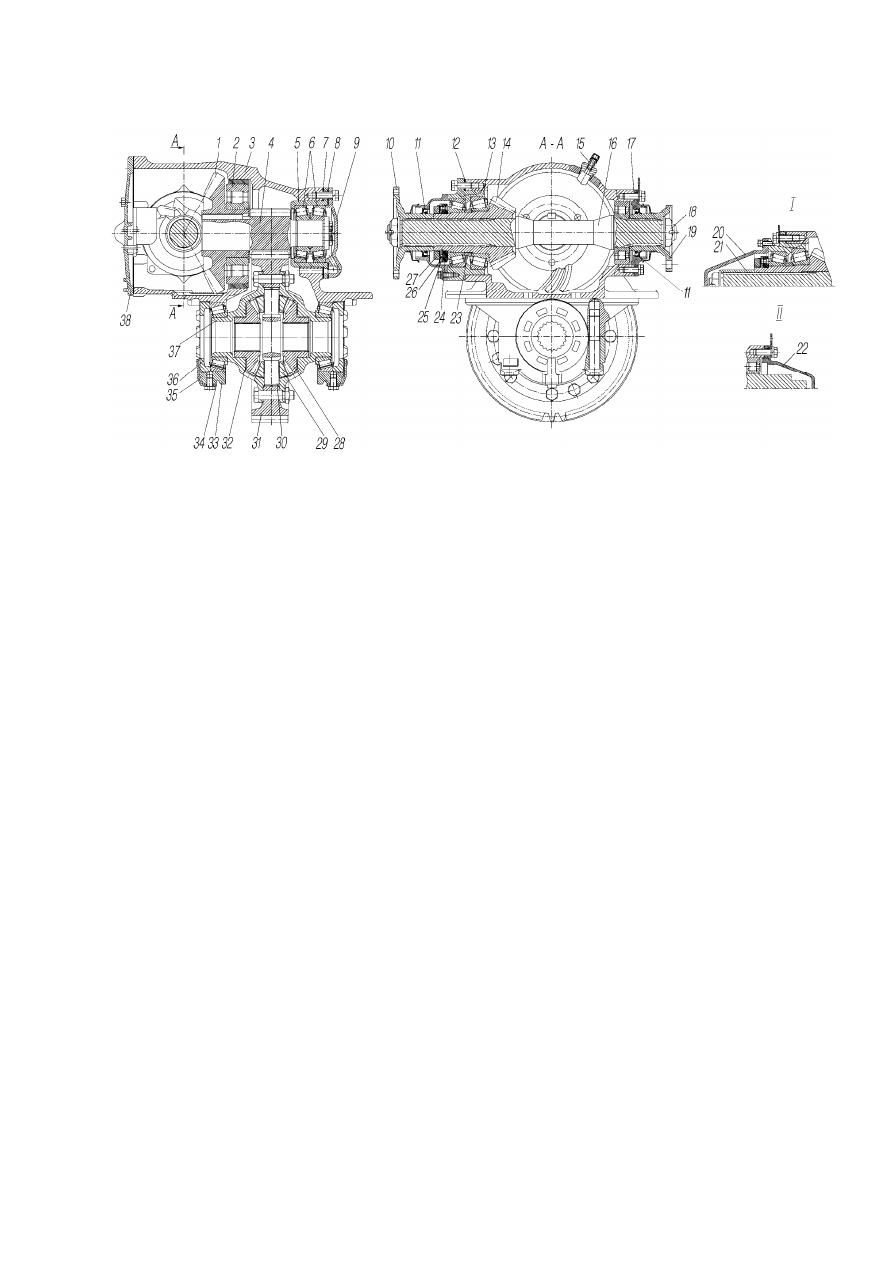

1-шестерня коническая ведомая; 2-подшипник роликовый цилиндрический; 3-картер главной пере-
дачи;  4-шестерня  цилиндрическая  ведущая;  5-стакан  подшипников;  6-подшипники  роликовые  ко-
нические;  7,8,12-прокладки  регулировочные;  9-крышка  стакана  подшипников;  10-фланец  привода
заднего  моста;  11-манжета;  13-стакан  подшипников  ведущей  конической  шестерни;  14-шестерня
коническая  ведущая;  15-сапун;  16-вал  ведущей  шестерни;  17-прокладка;  18-гайка  фланца;  19-
фланец  привода  переднего  моста;  20-крышка  переднего  подшипника;  21-втулка  распорная;  22-
крышка  заднего  подшипника;  23-шайба  регулировочная;  24-гайка;  25-шайба  стопорная;  26-шайба
замочная;  27-контргайка;  28-шестерня  полуосевая;  29-сателлит  дифференциала;  30-крестовина
дифференциала; 31-шестерня цилиндрическая ведомая; 32-шайба опорная; 33-крышка подшипника
дифференциала;  34-пластина  стопорная;  35-пластина  замочная;  36-гайка  регулировочная  подшип-
ника дифференциала; 37-чашка дифференциала; 38-крышка картера; I-для переднего моста; II-для
заднего моста





Рисунок 40 - Главная передача




Главная передача устанавливается на картер моста 10, как показано на рисунке 41,

через уплотнительную паронитовую прокладку 9 толщиной 0,8 мм и крепится с помощью
тринадцати болтов и двух шпилек.

Одиннадцать  болтов  и  шпильки  установлены  снаружи,  а  два  болта  —  в  полости

конических шестерен. Доступ к внутренним болтам возможен только после снятия боковой
крышки  6.  Под  наружные  болты  и  гайки  шпилек  установлены  пружинные  шайбы.  Внут-
ренние болты зашплинтованы проволокой.

Шестерни  и  подшипники  главной  передачи  смазываются  маслом,  заливаемым  в

картер моста и проходящим через картер главной передачи до уровня контрольного отвер-
стия. Масло подхватывается шестернями, разбрызгивается и через роликовый подшипник
2, согласно  рисунку 40, попадает  в полость конических шестерен картера главной переда-
чи, откуда стекает в картер моста. Подшипники ведущей конической шестерни смазывают-
ся  маслом  из  полости  конических  шестерен,  которое  через  карман  на  крышке  картера  и
маслоподводящий штуцер подается в стакан подшипников.







59

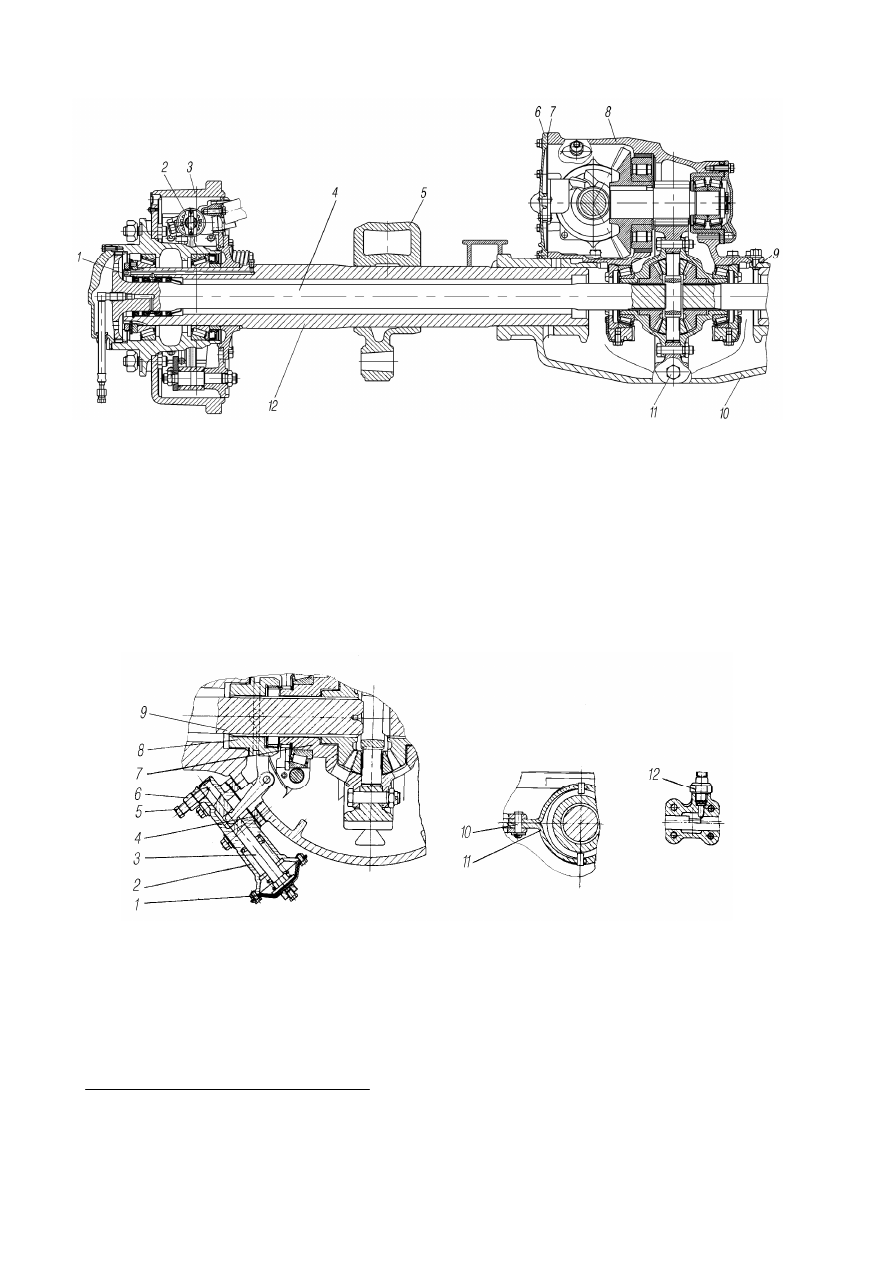

1-манжеты  подвода  воздуха;  2-механизм  клиновой;  3-барабан  тормозной;  4-полуось;  5-кронштейн
рессоры  опорный;  6-крышка  картера;  7,  9-прокладки;  8-передача  главная;  10-картер  моста;  11-
пробка сливная; 12-кожух полуоси



Рисунок 41 – Мост задний ведущий




5.2.4.3 Средний и задний мосты.  На среднем и заднем мостах установлены меж-

колесные дифференциалы с принудительной блокировкой*, как показано на рисунке 42.









1-диафрагма; 2-корпус механизма включения блокировки; 3-шток; 4-кронштейн; 5-ограничитель; 6-
гайка; 7-чашка дифференциала; 8-муфта; 9-полуось; 10-палец; 11-вилка; 12-выключатель



Рисунок 42 -  Дифференциал межколесный среднего и заднего

мостов с принудительной блокировкой




* Устанавливается по заказу
