52

При сборке раздаточной коробки необходимо следить, чтобы маслосгонные кольца

были правильно установлены, в противном случае неизбежна течь масла через манжеты.

Раздаточная коробка, на которую устанавливается коробка дополнительного отбо-

ра мощности со 100 % отбором мощности двигателя имеет удлиненный первичный вал и
измененный в зоне крепления дополнительного отбора картер.

5.2.2.2 Регулировка раздаточной коробки. Конические подшипники регулируют-

ся изменением количества прокладок под крышками при снятой с автомобиля раздаточной
коробке. Перед регулированием подшипников необходимо установить коробку так, чтобы
верхний люк был в горизонтальном положении, и снять с него крышку. Осевое перемеще-
ние первичного и промежуточного валов контролировать индикатором часового типа.

5.2.2.2.1 Для регулировки подшипников первичного вала:
-  проверить  затяжку  гайки  крепления  фланца  и,  при  необходимости  [момент  за-

тяжки менее 200 Н·м (20 кгс·м)], подтянуть;

-  установить  стойку  индикатора  на  плоскость  люка  картера  так,  чтобы  его  ножка

упиралась в торец шлица средней части первичного вала;

-  пользуясь  монтажной  лопаткой  как  рычагом,  через  шестерню  переместить  пер-

вичный вал до полной остановки  стрелки индикатора, плавно уменьшить величину осевого
усилия, прикладываемого на длине рычага 0,5 м до 2-5 Н (0,2-0,5 кгс) и зафиксировать пока-
зание индикатора;

- прилагая осевую силу в обратном направлении, аналогично зафиксировать второе

показание индикатора.

Суммарное перемещение ножки индикатора должно быть от 0,03 до 0,08 мм; при

большей  величине  удалить  регулировочные прокладки  из-под  передней  крышки  подшип-
ника.

5.2.2.2.2 Для регулировки подшипников промежуточного вала:
- снять заднюю крышку подшипников промежуточного вала;
-  расстопорить  и  затянуть  гайку  крепления  подшипника  промежуточного  вала,

плотно зажав распорную втулку шестерен;

- застопорить гайку и установить крышку;
- проверить осевое перемещение промежуточного вала аналогично первичному ва-

лу, при этом ножку индикатора следует упереть в торец одной из шестерен; суммарное пе-
ремещение ножки индикатора должно быть от 0,03 до 0,08 мм;

-  отрегулировать  подшипники  удаляя  регулировочные  прокладки  из  под  задней

крышки промежуточного вала. Для исключения ошибок при замере проверить осевое пе-
ремещение валов до и после регулирования два-три раза, предварительно проворачивая ва-
лы.

Проверить  и  при  необходимости  отрегулировать  положение  муфты  блокировки

дифференциала и муфты переключения передач. Положение муфты 47 блокировки диффе-
ренциала регулировать вращением штока. Проверку положения муфты проводить, прокру-
чивая  вал  привода  переднего  моста  за  фланец,  при  этом шток  должен  быть  установлен  в
крайнее переднее положение. Если муфта касается обоймы, переместить ее, вращая шток
по часовой стрелке.

Для проверки положения муфты переключения передач 21 подать воздух под дав-

лением 0,4-0,6 МПа (4-6 кгс/см

2

) одновременно в цилиндр переключения передач через от-

верстие  в  крышке  6  и цилиндр  23,  после  чего  определить  разность  длин шлицев  с обеих
сторон муфты.  Разность  свободных  длин  шлицев  первичного вала  с обеих  сторон  муфты
должна быть не более 1 мм. Положение муфты регулировать поворотом штока 11, предва-
рительно ослабив болт 18 крепления вилки 17 и затянув его после регулировки. Несоблю-
дение указаний регулирования может привести к самовыключению передач из-за наруше-
ний правильной работы замков, выполненных в шлицевой части вала.



53

5.2.2.3 Управление агрегатами трансмиссии – дистанционное, электропневмати-

ческое, состоит из механизма переключения передач раздаточной коробки, механизма бло-
кировки  дифференциала  раздаточной  коробки,  механизма  включения  коробки  дополни-
тельного  отбора  мощности  (ДОМ)*,  механизма  включения  коробки  отбора  мощности
(КОМ)*, механизмов блокировки межколесных дифференциалов (БМКД)* среднего и зад-
него мостов, электромагнитных клапанов, установленных на правом лонжероне рамы, тру-
бопроводов и переключателей в кабине.

Схема электропневмоуправления агрегатами трансмиссии приведена на рисунке 33.

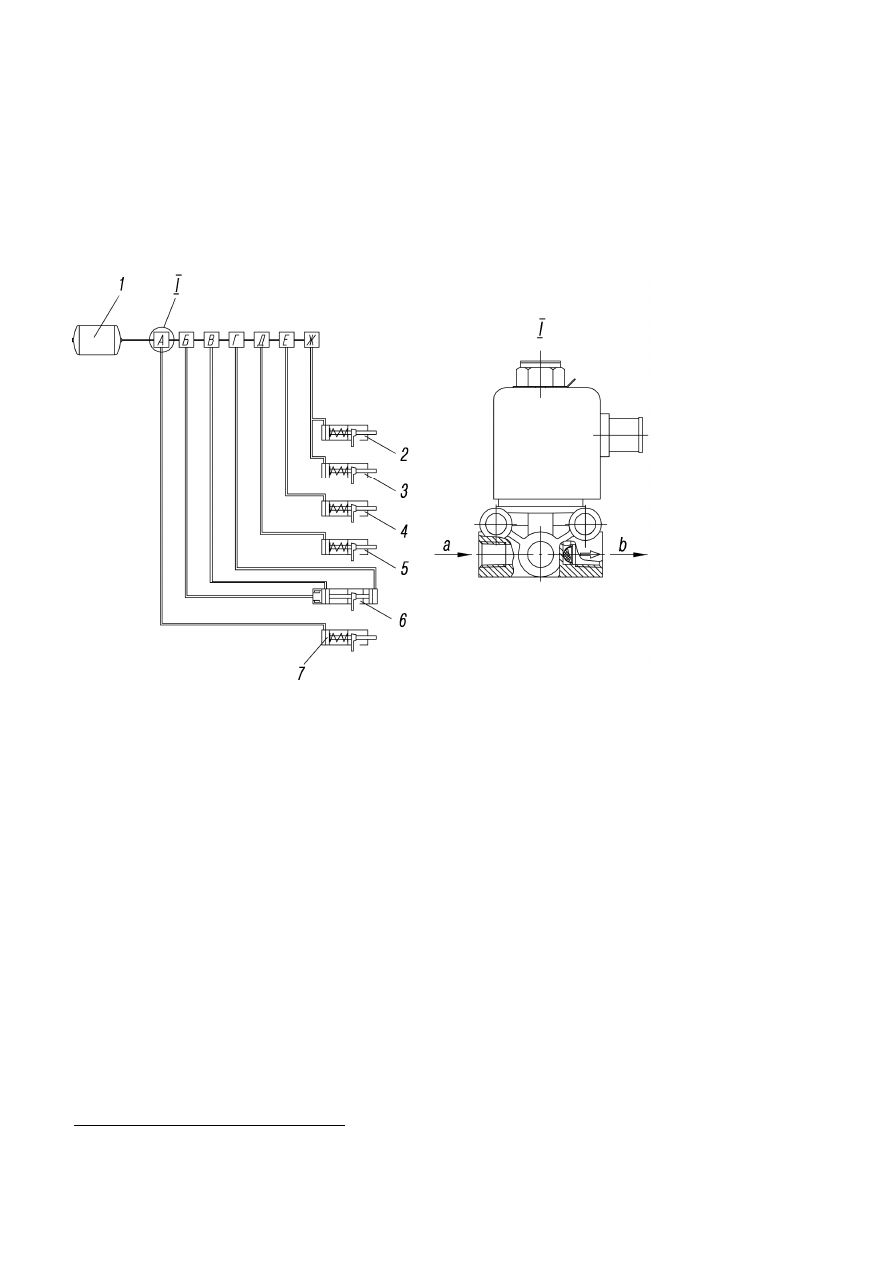

1-баллон нетормозных потребителей; 2,3-механизмы БМКД среднего и заднего мостов; 4-

механизм включения КОМ; 5-механизм включения ДОМ; 6-механизм переключения пере-

дач раздаточной коробки; 7-механизм блокировки дифференциала раздаточной коробки;

электромагнитные  клапаны  включения:  А-блокировки  дифференциала  раздаточной  коробки;  Б-
нейтрали;  В-низшей  передачи;  Г-высшей  передачи;  Д-ДОМ*;  Е-коробки  КОМ*;  Ж-БМКД*;    а-
подвод воздуха; b-на включение


Рисунок 33 - Схема пневмоуправления агрегатами трансмиссии



Для включения низшей передачи в раздаточной коробке нажать на выключатель на

щитке в кабине. При отпускании кнопки выключателя, электромагнитные клапаны отклю-
чаются,  а  включенная  передача  удерживается при  помощи  подпружиненного шарикового
фиксатора 13, в соответствии с рисунком 32.

Нейтраль включается при одновременном срабатывании электромагнитных клапа-

нов «Б» и «В», в соответствии с рисунком 33, и перемещении поршня нейтрали 9, в соот-
ветствии с рисунком 32, до упора в буртик втулки 7 и перемещения поршня 22 до упора
поршня 10 в поршень нейтрали 9. Низшая передача включается при перемещении поршня
10 до упора в деталь 25. Высшая передача включается при перемещении поршня 22 до упо-
ра поршня 10 в поршень нейтрали 9.






54

* Устанавливается по заказу

При отсутствии давления в пневмосистеме автомобиля постоянно включена та пе-

редача раздаточной коробки, которая была включена до этого, а дифференциал разблоки-
рован. При включенной высшей передаче включение нейтрали и низшей передачи осуще-
ствляется  вращением  болта  5  против  часовой  стрелки.  Втулка,  установленная  в  крышке,
поступательно перемещаясь, устанавливает нейтральное положение в раздаточной коробке,
определяемое проворачиванием промежуточного карданного вала от руки при нейтральном
положение рычага управления коробкой передач. При дальнейшем вращении болта вклю-
чается низшая передача. Аналогичным образом блокируется дифференциал при вращении
болта 57.

Все детали электропневматического управления очистить при разборке от пыли и

грязи, промыть в керосине. Трущиеся рабочие поверхности механизмов переключения пе-
редач,  блокировки  дифференциала  РК,  механизмов включения  ДОМ  и  КОМ,  механизмов
БМКД    смазать  перед  сборкой  тонким  слоем  смазки  ЦИАТИМ-201,  внутренние  полости
манжет заполнить той же смазкой. Все конические резьбовые соединения ставить на герме-
тики АН-8К ТУ 6-02-6-88, АН-17М ТУ 6-01-2-728-86 или LOCTITE 577, уплотнительные
прокладки смазать герметиком КЛТ-75ТМ ТУ 2513-069-00151963-2000.

В процессе эксплуатации и при сборке системы управления особое внимание обра-

тить на герметичность соединения трубопроводов и гибких шлангов. Место сильной утеч-
ки определяется на слух, слабой - мыльной эмульсией. Утечка воздуха не допускается.



5.2.3. Карданная передача
5.2.3.1  Крутящий  момент от коробки  передач  к  раздаточной  коробке  и  к ведущим

мостам автомобиля передается карданными валами, согласно рисункам 34 и 35. Карданные
валы  открытого  типа,  с  комплексным  уплотнением    игольчатых  подшипников,  согласно
рисунку 36, в шарнирах.

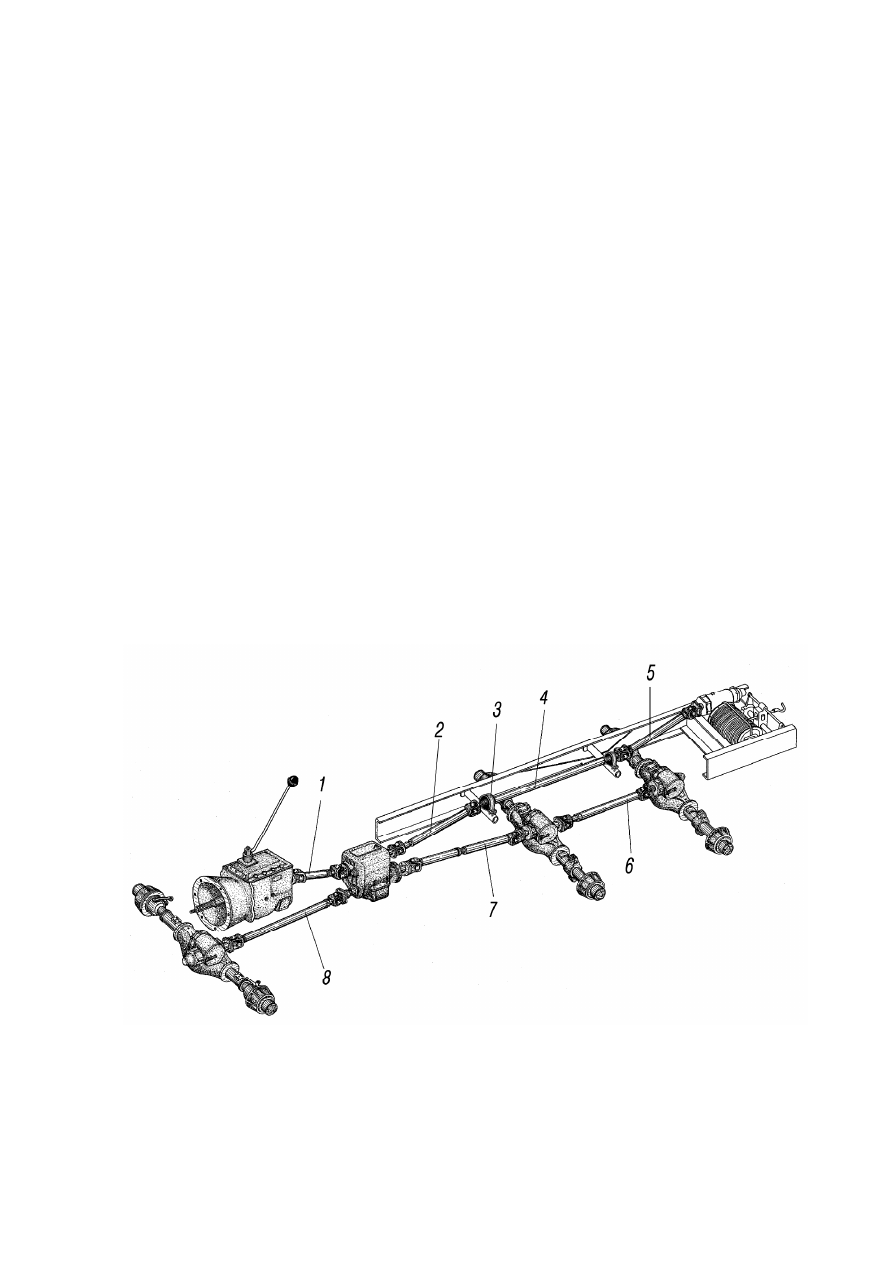

1-вал карданный промежуточный; 2,4,5-валы карданные привода лебедки; 3-опора промежуточная;
6,7,8-валы карданные привода мостов



Рисунок 34 - Схема расположения карданных валов трансмиссии и привода лебедки

(для автомобилей 6х6)



55

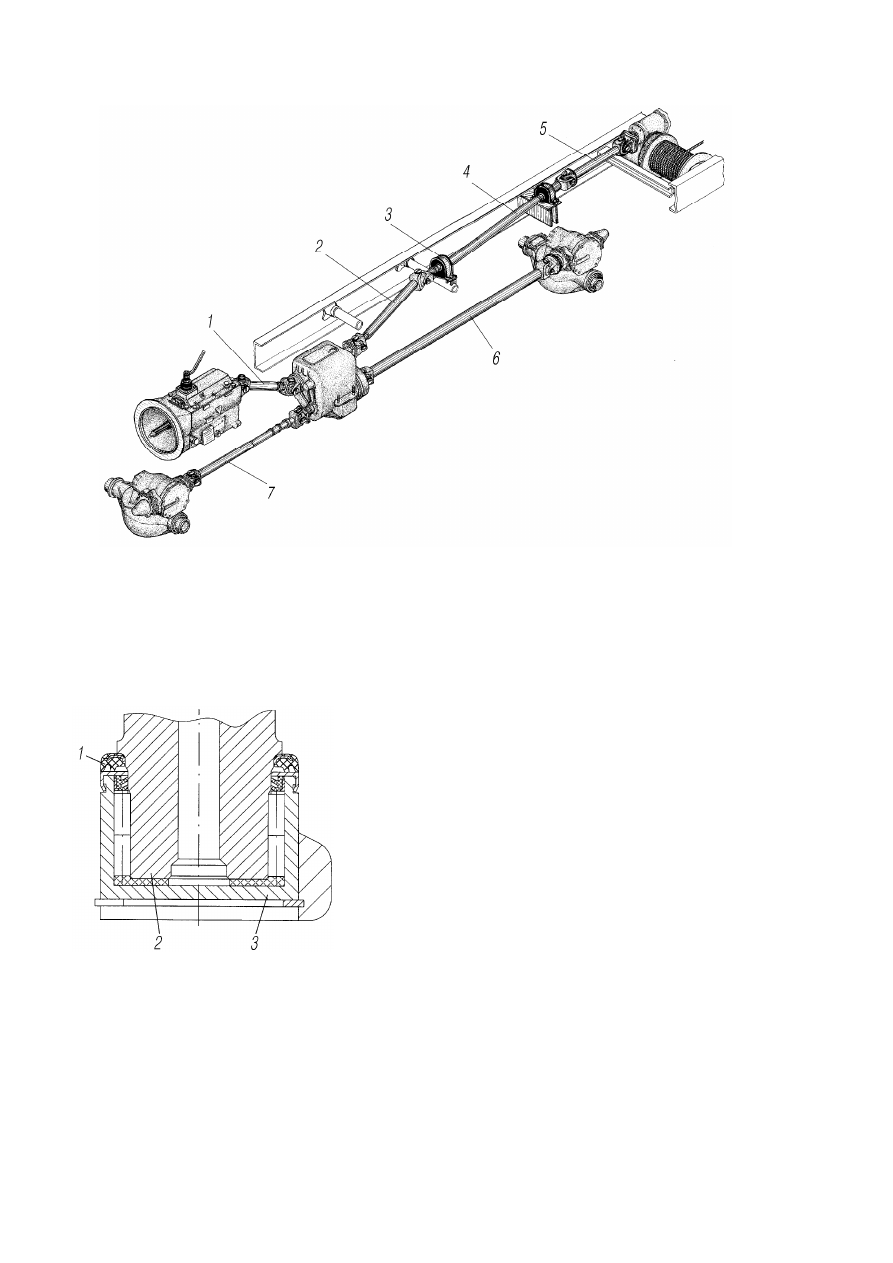

1-вал карданный промежуточный; 2,4,5-валы карданные привода лебедки; 3-опора промежуточная
привода  лебедки;  6-вал  карданный  привода  заднего  моста;  7-вал  карданный  привода  переднего
моста



Рисунок 35 - Схема расположения карданных валов трансмиссии

и привода лебедки (для автомобилей 4х4)





При эксплуатации автомобиля:
-  систематически  проверять  крепление  фланцев  карданных  валов  показанных  на

рисунке 37 и 38;

- при значительном радиальном (более 0,25 мм) и торцевом (более 0,35 мм) зазорах

в подшипниках крестовин шарниры разобрать и при необходимости заменить подшипники
крестовин.  При  разборке  следить,  чтобы  не  повредить  уплотнения;  поврежденные  уплот-
нения заменить.

1-уплотнение торцевое; 2-крестовина;

;

 3-подшипник

игольчатый



Рисунок 36 - Уплотнение игольчатого

подшипника комплексное
