УРАЛ-4320-60/61, УРАЛ-43206-61, УРАЛ-5557-60. Руководство - часть 5
28
Окончание таблицы 2
Параметры
Урал-43206-0111-61
Урал-43206-1151-61
Лебедка*
4
Барабанного типа с червячным редуктором и лен-
точным тормозом, привод через карданную передачу от
коробки дополнительного отбора мощности. Рабочая дли-
на троса
60 м, диаметр троса
17,5 мм. Выдача троса
назад. Тяговое усилие на третьем ряду намотки троса
68,6-88,2 кН (7-9 тс) ограниченное предохранительным
штифтом. Масса лебедки с тросом 420 кг
Блок лебедки*
4
Канатный одноручьевой
Система регулирования давле-
ния воздуха в шинах
Подвод воздуха к шинам выполнен по двухпровод-
ной схеме. Накачка, выпуск и регулирование давления
воздуха в шинах производится отдельно для шин передне-
го моста и заднего моста. Управление и контроль осуще-
ствляется из кабины водителя
* По дорогам пятой категории и местности.
*
1
Для автомобилей и шасси с лебедкой.
*
2
Параметры масс, допускаемые конструкцией узлов и агрегатов (согласовываются с ОАО «АЗ
«Урал» при оформлении «Протокола размещения применения шасси в изделии потребителя»).
Для отдельных модификаций дополнительно увеличивается нагрузка на передний мост до
6500 кг, полной массы до 22 500 кг.
*
3
Контрольный расход топлива определяется по методике ГОСТ 20306-90, служит для определе-
ния технического состояния автомобиля и не является эксплуатационной нормой.
*
4
Устанавливается по заказу.

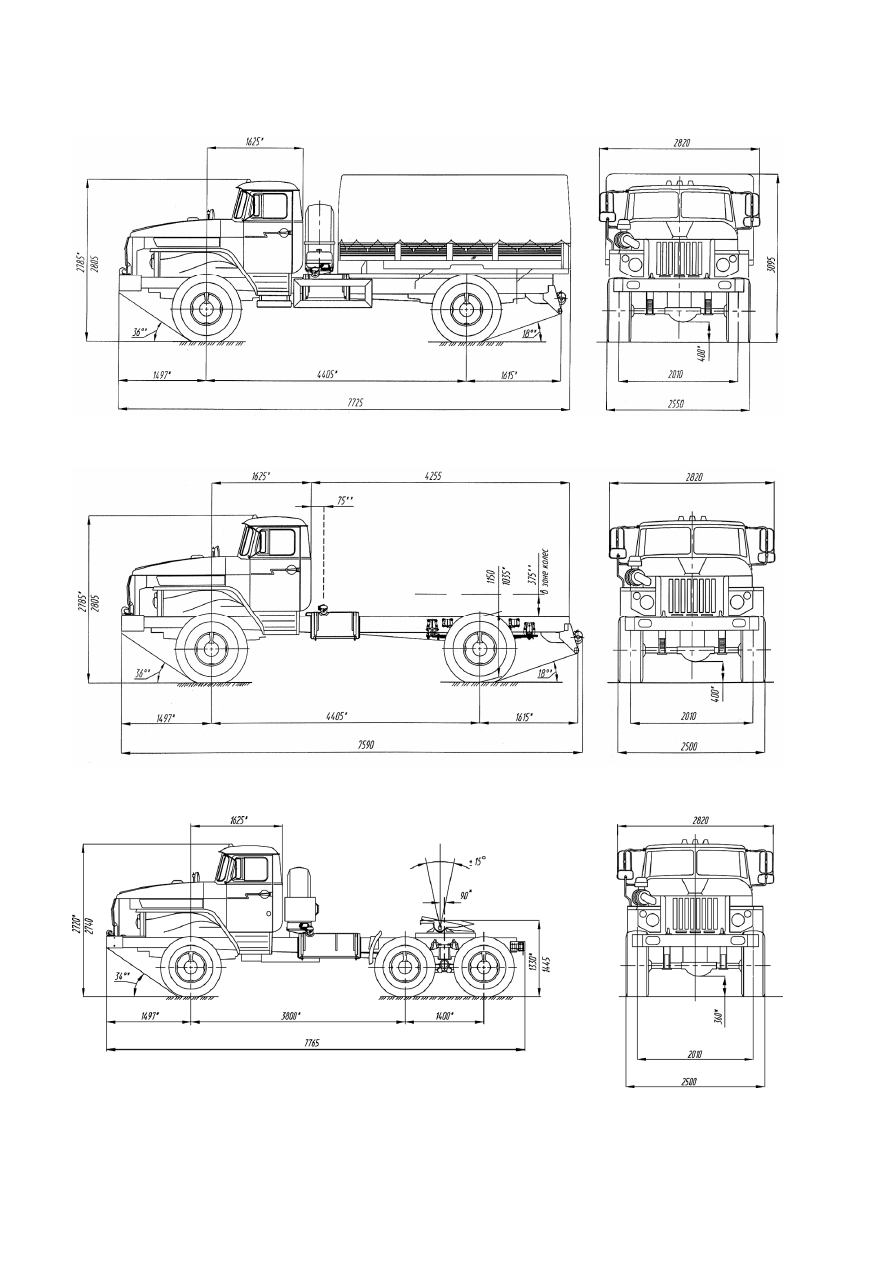

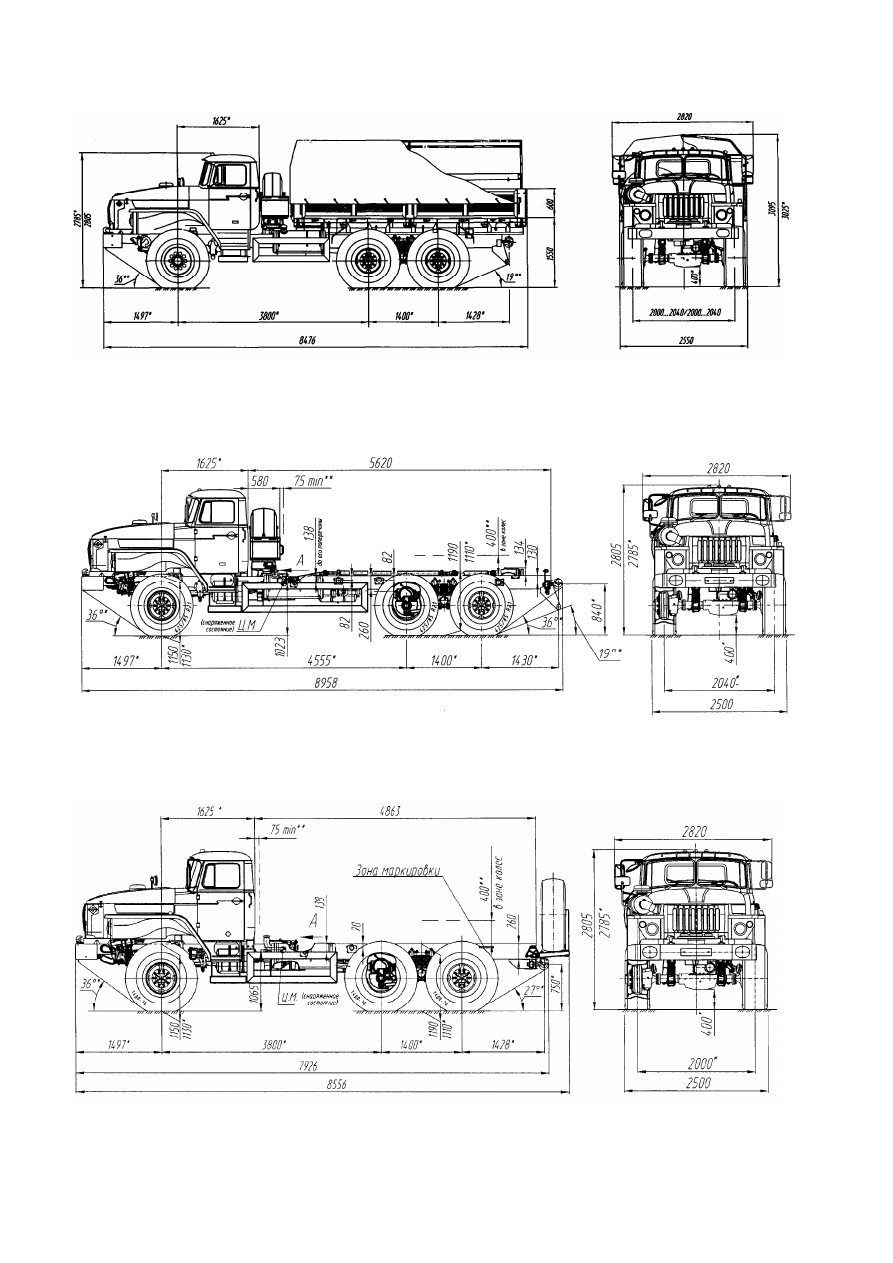

Габаритные размеры автомобилей и шасси показаны на рисунках 6-16. Размеры,
отмеченные звездочкой, даны для автомобиля полной массы.
Рисунок 6 – Габаритные размеры автомобиля Урал-4320-0911-60
