Датчик положения дроссельной заслонки (ДПДЗ) двигателя Шевроле-Нива
(контроллер М7.9.7)

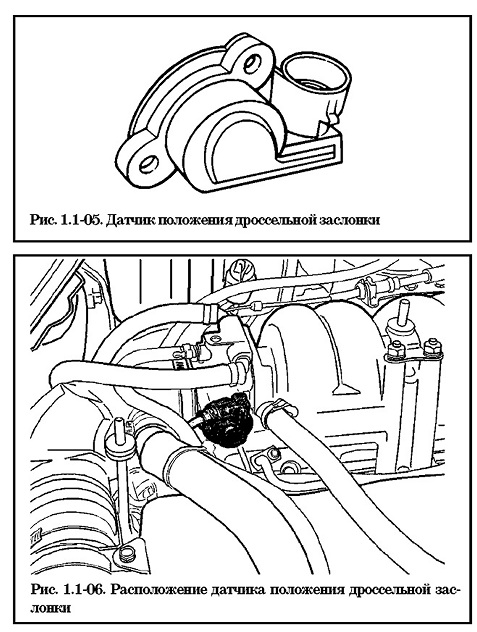

Датчик положения дроссельной заслонки (рис. 1.1-05) установлен сбоку на
дроссельном патрубке напротив рычага управления дроссельной заслонкой
(рис. 1.1-06).
ДПДЗ представляет собой резистор потенциометрического типа, один из
выводов которого соединен с опорным напряжением (5 В) контроллера, а
второй с массой контроллера. Третий вывод, соединенный с подвижным
контактом потенциометра, является выходом сигнала ДПДЗ.
При движении педали акселератора ось дроссельной заслонки передает свое
вращательное движение на ДПДЗ, вызывая изменение напряжения выходного
сигнала ДПДЗ.
При закрытом положении дроссельной заслонки выходной сигнал ДПДЗ должен
быть в пределах 0,3. ..0,7 В. При открытии дроссельной заслонки выходной
сигнал возрастает, и при открытой дроссельной заслонке (на 76...81 % по
прибору DST-2M) выходное напряжение должно быть 4,05...4,75 В.
Измеряя выходное напряжение сигнала ДПДЗ, контроллер определяет текущее
положение дроссельной заслонки. Данные о положении дроссельной заслонки
необходимы контроллеру для расчета угла опережения зажигания,
длительности импульсов впрыска и состояния регулятора холостого хода.
Наблюдая за изменением напряжения, контроллер определяет, открывается
дроссельная заслонка или закрывается. Контроллер воспринимает быстро
возрастающее напряжение сигнала ДПДЗ как свидетельство возрастающей
потребности в топливе и необходимости увеличить длительность импульсов
впрыска.
ДПДЗ не регулируется. Контроллер использует самое низкое напряжение
сигнала ДПДЗ на режиме холостого хода в качестве точки отсчета (0%
открытия дроссельной заслонки).
Поломка или ослабление крепления ДПДЗ могут вызвать нестабильность
холостого хода, т.к. контроллер не будет получать сигнал о перемещении
дроссельной заслонки.
При возникновении неисправности цепей ДПДЗ контроллер заносит в свою
память ее код и включает сигнализатор. Если это происходит, контроллер
рассчитывает значение положения дроссельной заслонки по частоте вращения
коленчатого вала и массовому расходу воздуха.
Снятие ДПДЗ
1. Выключить зажигание.
2. Отсоединить провод от клеммы «минус» аккумуляторной батареи.
3. Отсоединить провода от датчика.
3. Отвернуть два винта крепления датчика к дроссельному патрубку и снять
датчик с дроссельного патрубка.
Установка ДПДЗ
1. Установить датчик на дроссельный патрубок. При этом дроссельная
заслонка должна быть в нормально закрытом положении.
2. Завернуть два винта крепления датчика.
3. Присоединить провода к датчику.
4. Присоединить провод к клемме «минус» аккумуляторной батареи.
5. Проверить выходной сигнал датчика следующим образом:
- подключить диагностический прибор ШГ-2М, выбрать режим “1 - Параметры;
4 - Каналы АЦП, ПОЛ .Д.З.”;
- при включенном зажигании и закрытой дроссельной заслонке выходное
напряжение датчика должно быть 0,3... 0, 7 В. Затем медленно открыть
дроссельную заслонку - выходное напряжение датчика при этом должно
увеличиться до 4,1...5 В. Если оно выходит за пределы диапазонов -
заменить датчик.
