42

– визуальное предупреждение: при превышении предель-

ной скорости ее текущее значение отображается на карте и

мигает красным цветом .

Нажмите «Вкл .» или «Выкл .» для включения или отключения

функции предупреждения .

Предельная скорость всегда видима

Включите или выключите отображение ограничения скоро-

сти на участке дороги, по которой Вы едете, нажав «Вкл .»

или «Выкл .» .

Предупреждения об аварийно-опасном участке

При проезде через зону усиленного наблюдения на экра-

не появляется предупреждающий сигнал, сопровождае-

мый звуковым сигналом . Эти опасные зоны соответствуют

участкам дороги, на которых водители должны проявлять

особенную осторожность . Они могут быть постоянными или

временными . Вы можете включить или отключить данную

функцию .

Расстояние, на котором подается предупреждение

Вы можете по желанию выбрать одно из нескольких рас-

стояний для предупреждения о приближении к зоне повы-

шенной опасности .

Примечение. В некоторых странах загрузка и активация опасных зон

является незаконной и может являться правонарушением .

Настройки маршрута

Эта функция позволяет определить способ расчета марш-

рутов .

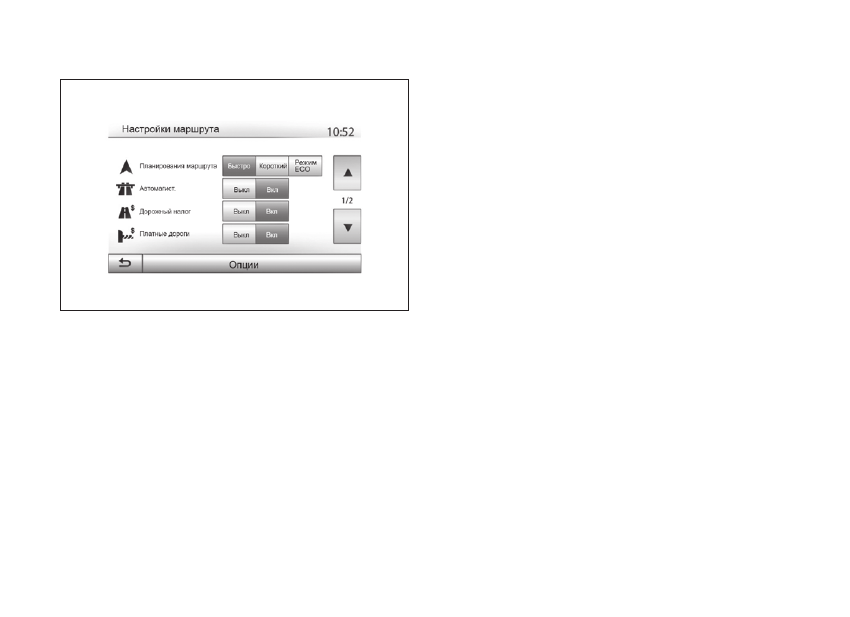

Рис. 63. Настройки маршрута

43

Планирования маршрута

Эта система предлагает три критерия расчета маршрута:

– «Быстро»: указывает быстрый маршрут, если Вы можете

передвигаться с предельно допустимой скоростью практи-

чески по всем дорогам;

– «Короткий»: указывает короткий маршрут для уменьшения

протяженности поездки;

– «Режим ECO»: этот режим предлагает компромиссное

решение между быстрым и коротким режимами . Он пред-

лагает Вам сократить определенное расстояние, передви-

гаясь при этом чуть дольше . Рассчитанный маршрут, веро-

ятно, будет более коротким, чем в случае быстрого режима,

но не слишком медленным .

«Автомагист.»

Вы можете избежать передвижения по автомагистралям

при управлении малоскоростным автомобилем или при бук-

сировании другого автомобиля .

«Дорожный налог»

Вы можете разрешить или запретить использование дорог,

передвижение по которым в течение определенного перио-

да требует приобретения специального разрешения .

«Платные дороги»

Вы можете разрешить или запретить использование дорог с

пунктами сбора за проезд .

«Паромы»

Вы можете разрешить или запретить использование всех

типов автомобильных паромов, судов и поездов .

«Автопул»

Эта функция позволяет отобразить дороги, предназначен-

ные только для совместного использования автомобиля .

«Дороги без покрытия»

Вы можете разрешить или запретить использование дорог с

грунтовым покрытием .

Рис. 64. Планирования маршрута

44

Настройки карты

См . главу «Настройки карты» .

Настройки голоса

Эта функция позволяет выбирать язык голосовых указаний .

См . главу «Ведение по маршруту» данного руководства .

Формат координат

Эта функция позволяет изменять формат координат .

Эта система использует три формата для координат .

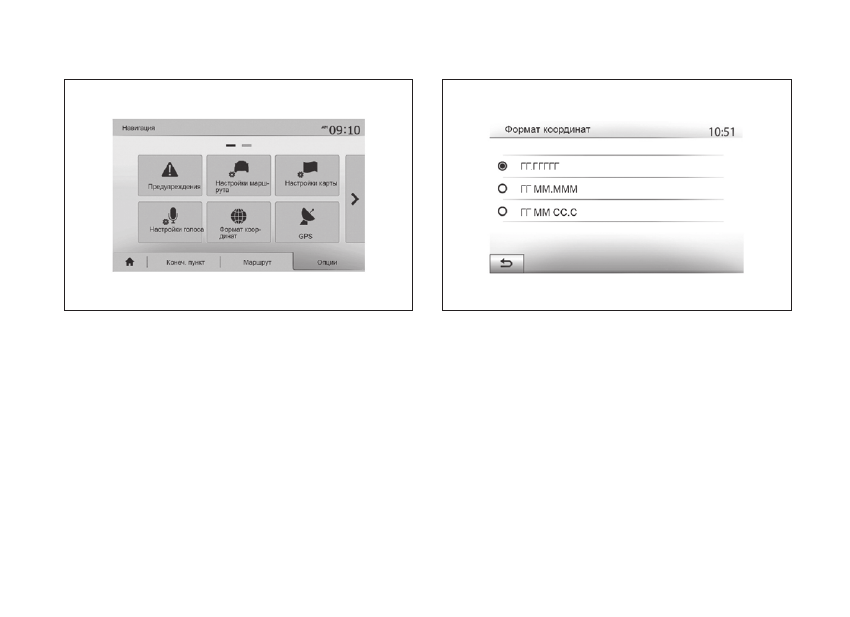

Рис. 65. Настройки карты

Рис. 66. Формат координат

45

GPS

Эта функция позволяет информировать о положении спут-

ников GPS .

Нажмите «GPS» для отображения данных GPS (экран A) .

«Мои Обновления»

Данная функция позволяет проверять даты последних про-

изведенных обновлений .

«Движение»

Эта функция позволяет включить или выключить «Дорожную

сводку», сигналы о различных событиях, а также управлять

альтернативными маршрутами в случае дорожных проис-

шествий или пробок .

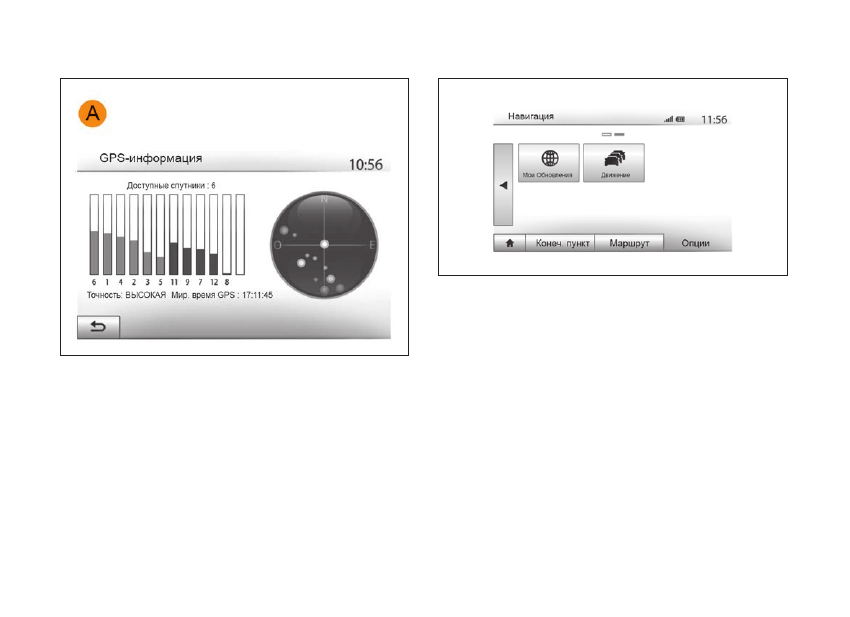

Рис. 67. GPS

Рис. 68. «Мои Обновления»

46

Дорожная сводка

Вы можете включить или выключить индикацию оповещения

о различных происшествиях на Вашем маршруте .

Объезд

Эта функция позволяет сэкономить время, предлагая аль-

тернативный маршрут в случае, если на Вашем маршруте

произошло какое-либо происшествие .

Мультимедийная система предложит выбрать время, при

превышении которого она проложит новый маршрут с объ-

ездом, чтобы сэкономить время .

«Типы событий»

Эта функция позволяет выбирать типы событий, которые

должны отображаться во время навигации:

– «Все события»;

– «Поток событий»;

– «Перекрытие и блок»;

– «Авария»;

–  . . .

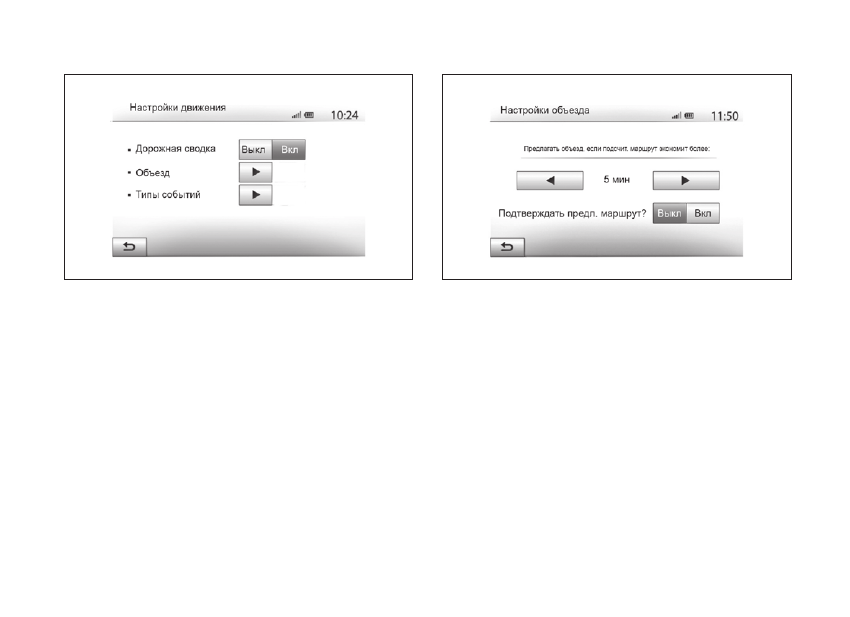

Рис. 69. Дорожная сводка

Рис. 70. Настройки объезда

47

СОЗДАНИЕ И УДАЛЕНИЕ СОЕДИНЕНИЙ

С УСТРОЙСТВАМИ BLUETOOTH®

Создание соединения с устройством Bluetooth®
Для использования системы телефонии «Свободные руки»

необходимо выполнить соединение Вашего мобильного

телефона Bluetooth® с мультимедийной системой автомо-

биля до первого использования указанного режима .

Созданное соединение позволит мультимедийной системе

распознать и запомнить телефон Bluetooth® .

Вы можете подключить к системе до 5 устройств, но только

одно из них может работать в режиме «Свободные руки» .

Сопряжение производится непосредственно из мультиме-

дийной системы или через смартфон .

Система и Ваш телефон должны быть включены . Убедитесь

в том, что Bluetooth® на Вашем мобильном телефоне

включен, виден и может быть идентифицирован другими

устройствами (дополнительные сведения см . в инструкции

к Вашему телефону) .

Примечение. В зависимости от марки и модели устройства функция
«Свободные руки» может быть частично или полностью несовмести-
ма с системой Вашего автомобиля .

Сопряжение смартфона с Bluetooth®

со стороны  мультимедийной системы

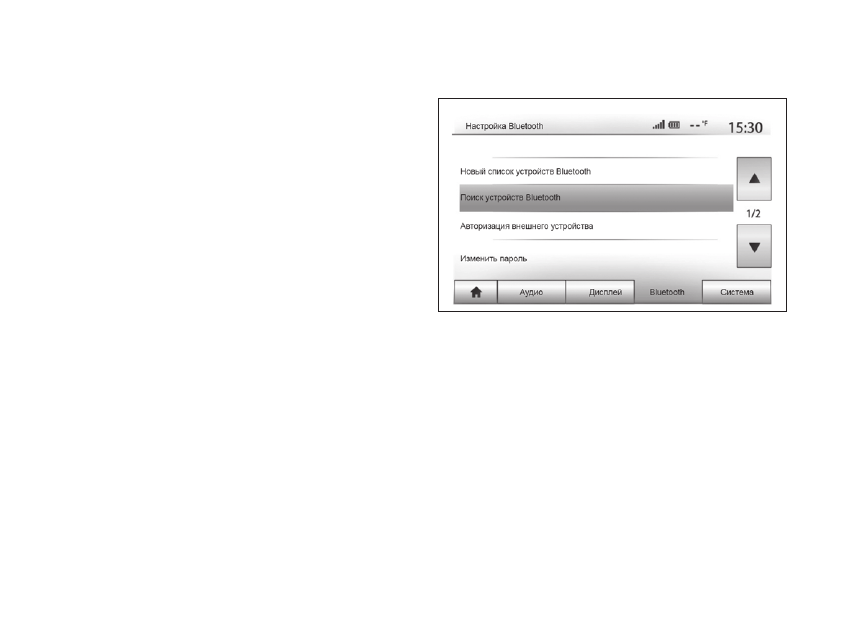

Рис. 71. Сопряжение Bluetooth®

– включите соединение Bluetooth® на Вашем телефоне;

– нажмите «Настройки» > «Bluetooth» > «Поиск устройств

Bluetooth»;

– убедитесь в том, что Ваш телефон включен и виден по

ссылке Bluetooth®;

– выберите Ваш телефон из списка доступных устройств,

найденных системой;

– на экране смартфона появится сообщение .

В зависимости от телефона нажмите «Спарить», «Соединить»

или «Подключиться» для того, чтобы разрешить подключе-

ние .

– В зависимости от телефона наберите на клавиатуре

Вашего телефона код, отображаемый на экране мультиме-

дийной системы .

48

– На экране смартфона появится второе сообщение, пред-

лагающее автоматическое сопряжение с мультимедийной

системой при последующем использовании . Дайте такое

разрешение, чтобы больше не повторять все эти действия .

Теперь Ваш телефон подключен к мультимедийной системе .

Примечание.  Время установки соединения зависит от марки и

модели Вашего телефона .

Если соединение не произошло, повторите эту операцию .

Если система не видит Ваш телефон при поиске перифе-

рийных устройств Bluetooth®, см . инструкцию по эксплуата-

ции Вашего телефона .

Примечание. Для некоторых телефонов система может потребовать

подтверждения переноса телефонного справочника в систему во

время соединения .

Сопряжение телефона Bluetooth® с мультимедийной

системой со стороны телефона

– Включите соединение Bluetooth® на Вашем телефоне и

в системе;

– в Media-Nav Evolution, в «Главном меню» нажмите «Настройки»

> «Bluetooth» > «Авторизация внешнего устройства» .

Это сделает систему видимой для других устройств

Bluetooth®;

– на экране появится сообщение с паролем и временем, в

течение которого система остается видимой;

– на Вашем телефоне войдите в список доступных устройств

Bluetooth®;

– выберите мультимедийную систему Media-Nav Evolution

из доступных устройств в течение предоставленного вре-

мени и в зависимости от телефона наберите на клавиатуре

Вашего телефона пароль, показанный на экране системы .

На экране смартфона появится сообщение об успешном

подключении смартфона к мультимедийной системе Media-

Nav Evolution .

Примечание. Время создания соединения зависит от марки и моде-

ли телефона . При включении системы Media-Nav Evolution послед-

нее соединенное устройство будет автоматически подключаться к

системе .

Если соединение не произошло, повторите эту операцию .

ВНИМАНИЕ!

Система «Свободные руки» предназначена для облег-

чения общения по телефону и снижения риска, но она

не может их полностью исключить. Обязательно соблю-

дайте действующие законы страны, в которой Вы нахо-

дитесь.

49

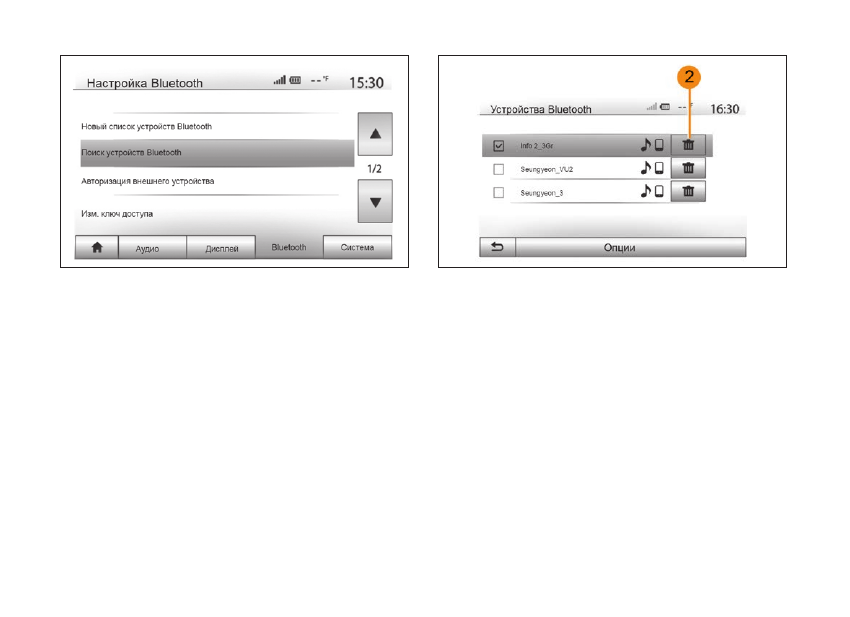

Рис. 72. Удаление соединений устройств Bluetooth®

Удаление соединения устройства Bluetooth®

с системой Media-Nav Evolution

Удаление устройства позволяет стереть информацию о

телефоне из памяти системы «Свободные руки» .

Войдите в «Главное меню» и нажмите «Настройки» >

«Bluetooth», затем «Новый список устройств Bluetooth» .

Нажмите значок корзины 2  напротив названия устройства,

которое Вы хотите удалить из списка . Подтвердите выбор

нажатием «OK» .

Рис. 73. Удаление выбранного соединения

Удаление соединений всех устройств Bluetooth®

с системой Media-Nav Evolution

Вы можете также удалить все устройства, которые были

ранее соединены с памятью системы «Свободные руки» .

В «Главном меню» нажмите «Настройки» > «Bluetooth» >

«Новый список устройств Bluetooth», затем «Опции» и

«Удалить все» . Подтвердите удаление всех подключенных

устройств нажатием «OK» .

«Изм. ключ доступа»

Вы можете подобрать свой собственный пароль из четы-

рех цифр, чтобы разрешить подсоединение устройств

Bluetooth® к системе .

В «Главном меню» нажмите «Настройки» > «Bluetooth» >

«Изм . ключ доступа» .

50

ПОДКЛЮЧЕНИЕ И ОТКЛЮЧЕНИЕ

УСТРОЙСТВ BLUETOOTH®

Подключение телефона Bluetooth® с предварительно

осуществленным соединением

Телефон не может быть подключен к системе телефонии

«Свободные руки» без предварительно осуществленного

соединения . См . главу «Создание/удаление соединений с

устройствами Bluetooth®» .

Телефон должен быть подключен к системе телефонии

«Свободные руки» для обеспечения доступа ко всем его

функциям .

Автоматическое подключение

При включении зажигания автомобиля система «Свободные

руки» начнет поиск находящихся вблизи телефонов, для

которых было осуществлено предварительное соединение

(поиск может занять около минуты) . Она автоматически

подключится к последнему подключенному телефону, если:

– подключение Bluetooth® телефона включено;

– при выполнении соединения Вы предварительно разреши-

ли автоматическое подключение Вашего телефона к системе .

Примечание.  Если в момент подключения ведется разговор, то он

будет автоматически перенесен на громкоговорители автомобиля .

Для правильного автоматического распознавания устройств при

сопряжении с системой рекомендуется принимать и подтверждать

все сообщения, появляющиеся на Вашем смартфоне .

Подключение вручную

В «Главном меню» проделайте следующие действия:

– нажмите «Телефон»;

– нажмите «Новый список устройств Bluetooth»;

– выберите название телефона, который Вы хотите под-

ключить .

Ваш телефон подсоединен к мультимедийной системе .

Подключение не удалось

В случае неудачного подключения убедитесь, что:

– устройство включено;

– устройство настроено на прием запросов об автоматиче-

ском подключении к системе;

– аккумулятор устройства заряжен;

– для устройства существует предварительно осуществлен-

ное соединение с системой «Свободные руки»;

– функция Bluetooth® устройства и системы включены .

Примечание.  Длительное использование системы «Свободные

руки» приводит к быстрому разряжению батареи устройства .

Смена подключенного телефона

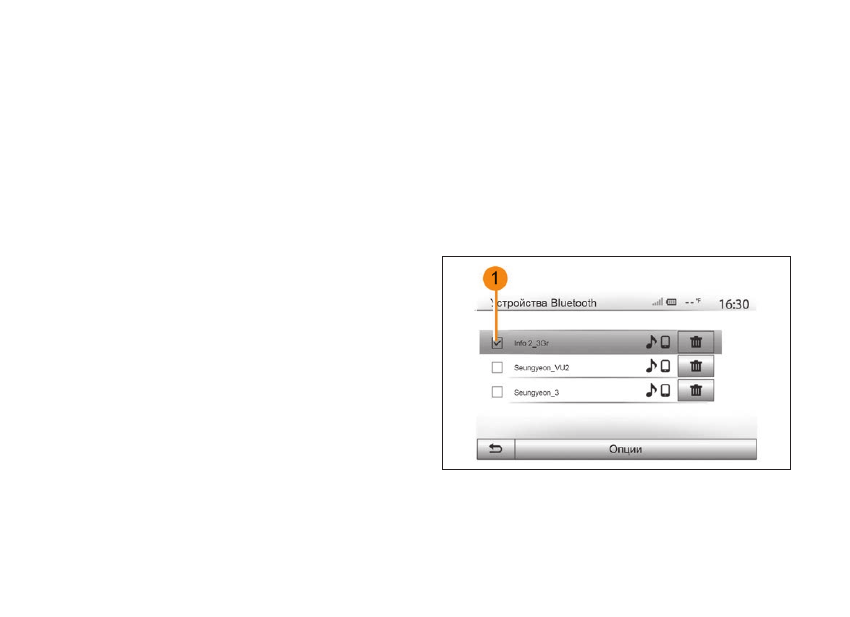

Рис. 74. Отметка установленного соединения

В любой момент Вы можете подключить или отключить

устройство Bluetooth® .

Нажмите «Медиаустройство» в «Главном меню», затем

«Настройки» и «Список устройств» .

51

Нажмите подключаемое устройство и подтвердите выбор

нажатием «OK» .

Напротив названия Вашего телефона появляется неболь-

шая отметка 1, показывающая, что соединение успешно

установлено .

Отключение подключенного телефона

Чтобы отключить телефон от Media-Nav Evolution, нажми-

те на название Вашего устройства . Небольшая отметка 1

исчезнет .

Если при отключении телефон находится в режиме разгово-

ра, то разговор автоматически переключится с громкогово-

рителей автомобиля на телефон .

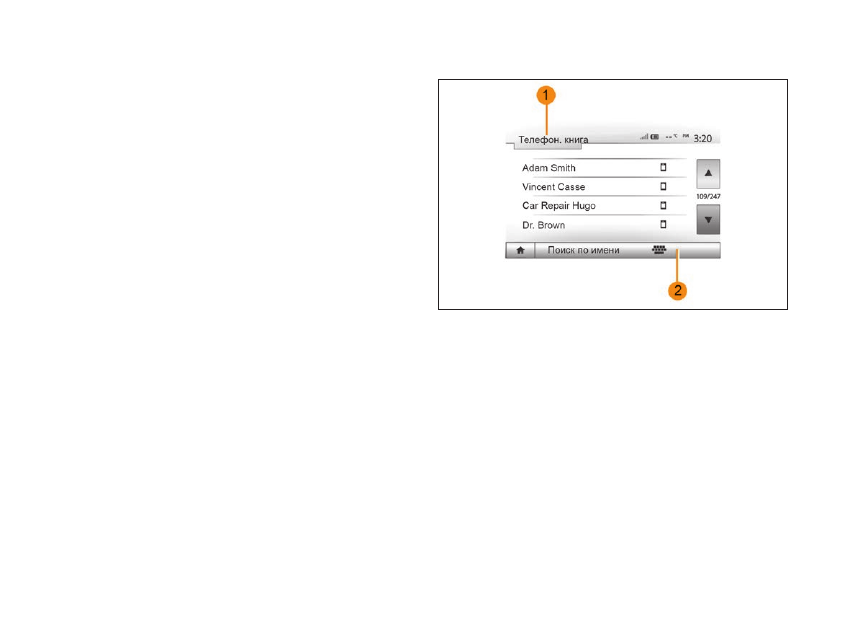

ТЕЛЕФОННЫЙ СПРАВОЧНИК

В меню «Телеф . устройство» нажмите 1 для прокрутки спи-

ска меню, затем «Телефон . книга» для входа в телефонный

справочник системы .

Использование телефонного справочника

Вы можете использовать данные телефонного справочника,

сохраненные в памяти телефона .

После выполнения соединения системы с телефоном

Bluetooth® по беспроводной технологии Bluetooth® номера

из телефонной книги Вашего телефона будут перенесены

в телефонную книгу системы, если контакты находятся в

памяти Вашего телефона .

Примечание. Для некоторых телефонов система может потребовать

подтверждение переноса телефонного справочника в систему при

подключении .

Рис. 75. Телефонный справочник

52

Вызов номера из телефонного справочника

После выбора контакта в телефонном справочнике выбери-

те номер, на который Вы желаете позвонить, чтобы сделать

вызов .

Поиск контакта в телефонной книге

Нажмите 2 и введите фамилию или имя нужного контакта с

помощью цифровой клавиатуры .

Примечение. В зависимости от марки и модели Вашего телефона

перенос Ваших контактов в мультимедийную систему может не

сработать .

ВНИМАНИЕ!

Рекомендуется останавливать автомобиль для набора

номера или поиска контакта.

ВЫПОЛНЕНИЕ ИСХОДЯЩЕГО

И ПРИЕМ ВХОДЯЩЕГО ВЫЗОВА

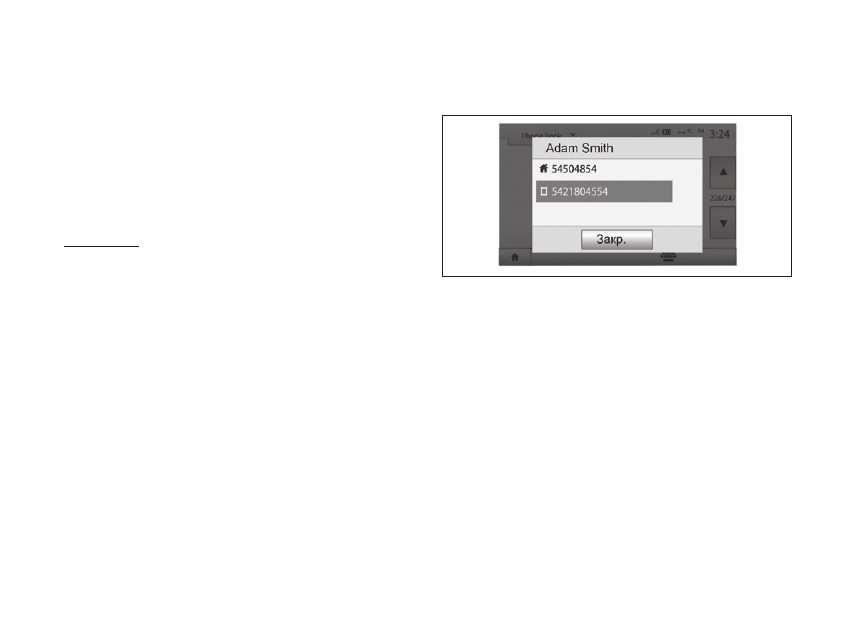

Вызов контакта из телефонной книги

При подключенном телефоне в меню «Телеф . устройство»

выберите «Телефон . книга» в раскрывающемся меню 1 (см .

рис . 75) .

Выберите контакт (или соответствующий номер, если у кон-

такта имеется несколько номеров) . Вызов начнется автома-

тически после нажатия на номер контакта .

Вызов контакта, находящегося

в списке последних звонков

Вы можете использовать журнал звонков Вашего телефона

для вызова номера .

После соединения устройства со смартфоном Bluetooth®

по беспроводной связи Bluetooth® телефонные номера из

списков смартфона «Все вызовы», «Исходящие вызовы»,

«Входящие вызовы» и «Пропущенные вызовы» автоматически

переносятся в журнал вызовов мультимедийной системы .

Рис. 76. Вызов контакта из телефонной книги

53

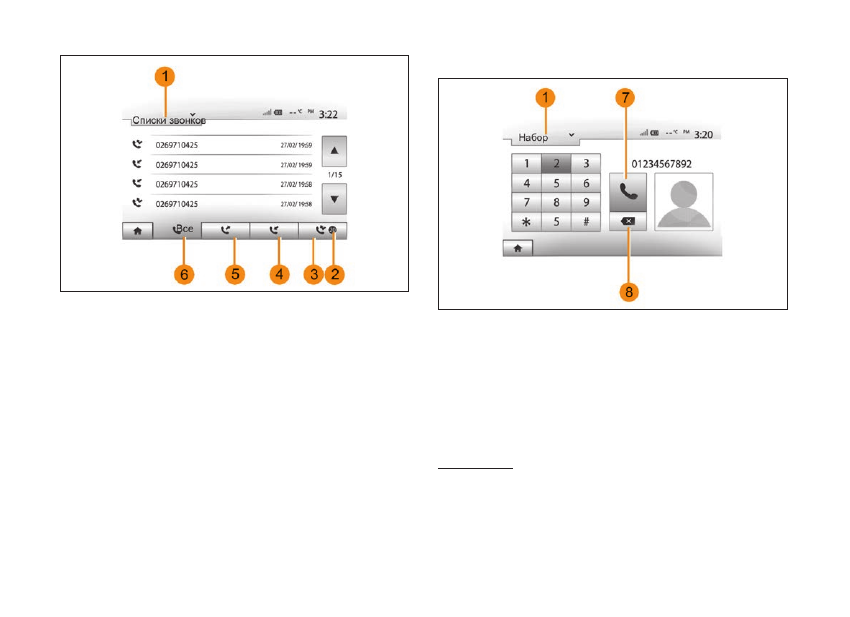

Нажмите 1 для прокрутки списка и затем «Списки звонков» .

Нажмите 6, чтобы открыть список всех вызовов .

Нажмите 5, чтобы открыть список исходящих вызовов .

Нажмите 4, чтобы открыть список входящих вызовов .

Нажмите 3, чтобы открыть список пропущенных вызовов .

Примечание. Отметка 2 показывает количество пропущенных звон-

ков .

В каждом из списков контакты отображаются от самого

последнего к самому первому . Выберите контакт для вызова .

Набор номера

Нажмите 1 для прокрутки списка, затем «Набор» для вызы-

ваемого номера .

Нажмите кнопки с цифрами для набора номера, затем

нажмите 7 для вызова .

Чтобы удалить номер, нажмите 8 . Продолжительное нажа-

тие 8 позволяет удалить все цифры одновременно .

ВНИМАНИЕ!

Рекомендуется останавливать автомобиль для набора

номера или поиска контакта.

Рис. 78. Набор номера

Рис. 77. Вызов контакта, находящегося в списке последних звонков

54

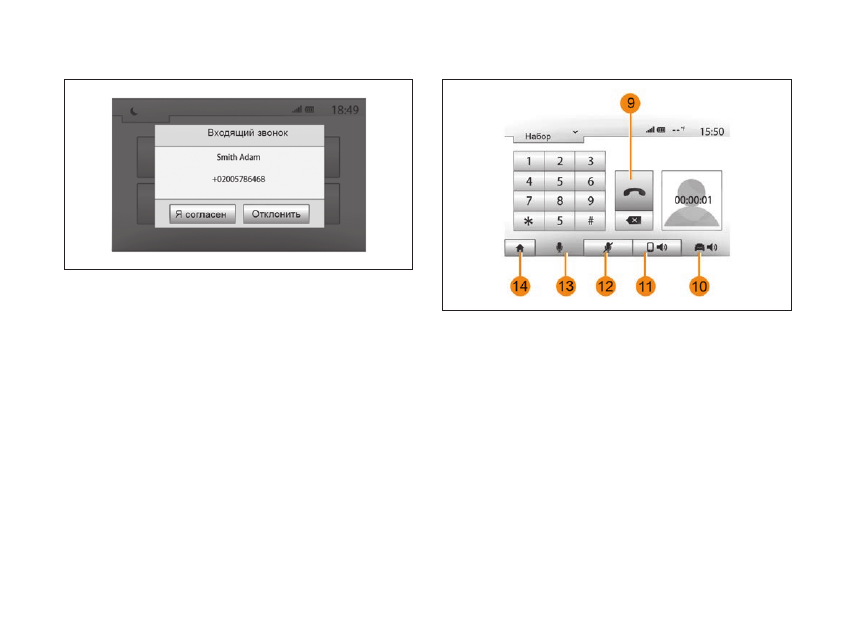

Принять вызов

При получении вызова на экране мультимедийной системы

появится сообщение, содержащее следующие данные о

вызывающем абоненте:

– имя контакта (если его номер занесен в телефонный спра-

вочник);

– номер вызывающего абонента;

– «Неизвестный номер» (если номер не может быть отоб-

ражен) .

Примечание.  Если сообщение о входящем вызове появляется на

экране во время движения в режиме навигации, для возврата на

экран навигации примите или отклоните вызов .

Ответить на вызов или отклонить его можно с помощью органов

управления ММС на рулевом колесе (см . главу «Описание органов

управления») .

Действия во время телефонного разговора

Во время телефонного разговора Вы можете:

– включить/отключить микрофон, нажав на 12 или 13;

– завершить разговор, нажав на 9 и положив трубку;

– отключить звук на динамике телефона, нажав на 11;

– отключить звук на громкоговорителе автомобиля, нажав

на 10;

– нажмите 14 для возврата к предыдущему экрану (напри-

мер, к экрану навигации) или на главный экран .

Рис. 79. Сообщение о входящем вызове

Рис. 80. Действия во время телефонного разговора

55

Рис. 81. Сообщение системы

ИСПОЛЬЗОВАНИЕ СИСТЕМЫ ГОЛОСОВОГО

УПРАВЛЕНИЯ (в вариантном исполнении)

Описание

Некоторыми функциями подключенного мобильного

устройства можно управлять с помощью системы голосово-

го управления (посредством проводного или беспроводно-

го соединения) .

Беспроводное голосовое управление (по Bluetooth ®) функ-

ционирует только с Apple iPhone (SIRI): IOS 6 или выше .

Голосовое управление функционирует только при наличии

высокоскоростного Интернета (в пригороде возможны сбои

в работе) .

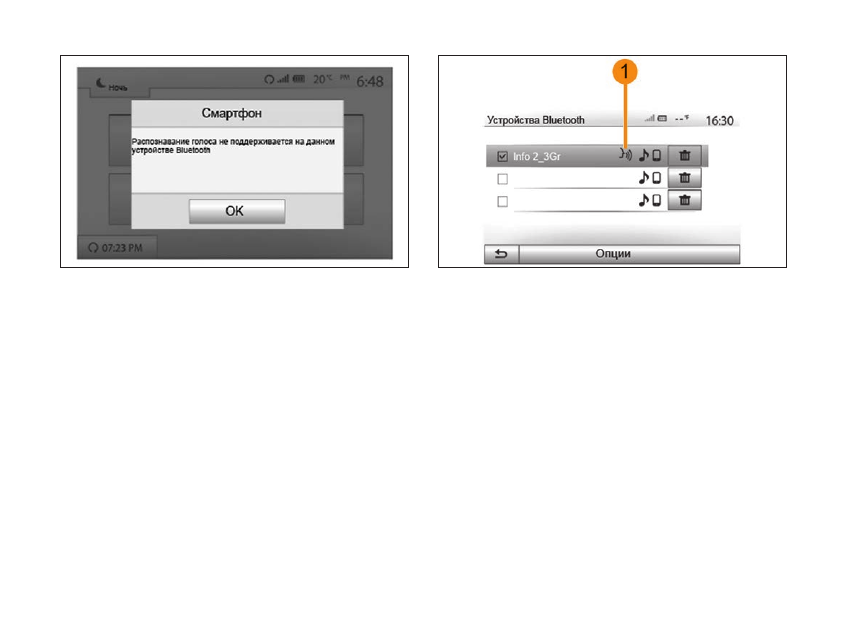

Рис. 82. Метка совместимости

Примечание. При использовании системы распознавания голо-
са система будет использовать язык, установленный для Вашего
телефона . Если смартфон не поддерживает функцию голосового
управления, на экране мультимедийной системы появится соответ-
ствующее сообщение .

Активация совместной работы

систем голосового управления телефона

и мультимедийной системы

Для включения системы распознавания голосовых команд

смартфона необходимо сделать следующее:

– установить связь 3G, 4G или Wi-Fi на Вашем смартфоне;

– включить функцию Bluetooth

®

 Вашего мобильного устрой-

ства и сделать его видимым для других устройств (см .

инструкцию по эксплуатации мобильного устройства);

56

Рис. 83. Сообщение системы

– создать соединение и подключить смартфон к мультиме-

дийной системе (см . раздел «Создание и удаление соеди-

нений с устройствами Bluetooth

®

») .

Для активации системы голосового управления нажмите и

удерживайте кнопку

 на рулевом колесе .

Примечание. Mетка 1 в меню «Настройки» > «Подключения» >
«Новый список устройств Bluetooth» означает, что система голосо-
вого управления мобильного устройства совместима с мультиме-
дийной системой .

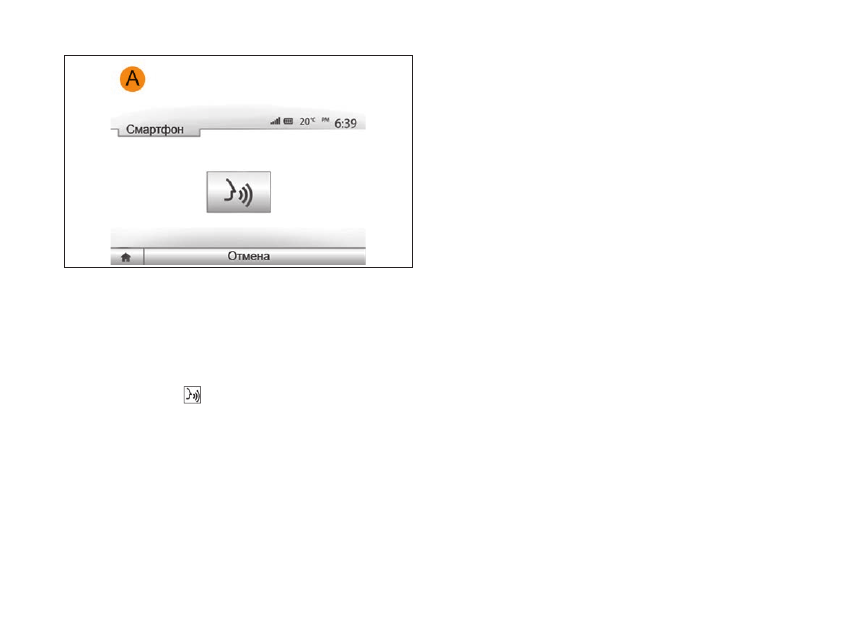

Звуковой сигнал и сообщение на экране А показывает, что

система голосового управления включена .

Говорите громко и отчетливо .

Примечание. Система голосового управления позволяет управ-
лять только некоторыми функциями смартфона: совершение/прием
звонков GSM/в мессенджерах (viber, whatsapp . . .), прослушивание/
создание и отправка/получение сообщений SMS/в мессенджерах,
включение музыкального/аудио контента смартфона, управление
навигацией смартфона, получение сводки погоды, ответов от систе-
мы на некоторые вопросы и т .д . Система не предусматривает
управление какими-либо функциями мультимедийной системы,
она только дублирует аудио/видео информацию со смартфона на
экран мультимедийной системы . При беспроводном голосовом
управлении не все приложения смартфона могут должным образом
дублироваться на экран мультимедийной системы, а для выполне-
ния некоторых действий система может попросить разблокировать
смартфон (в таком случае рекомендуется голосовое управление
посредством проводного соединения, см . далее разделы «ANDROID
AUTO

 TM

», «CARPLAY

 TM

») .

57

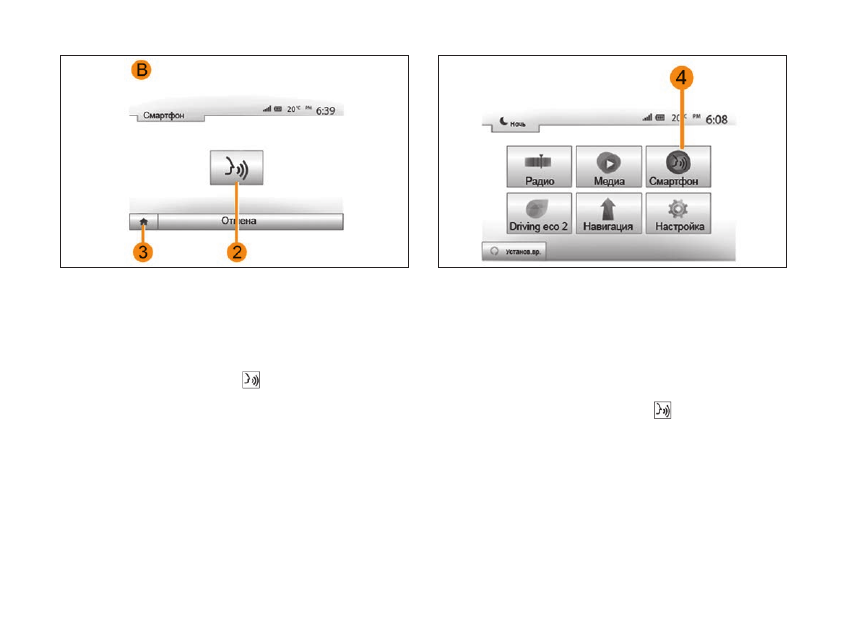

Рис. 84. Повторное включение системы голосового управления

ИСПОЛЬЗОВАНИЕ

Когда система активирована, для повторного включения

системы голосового управления (для подачи управляющей

команды) нажмите на кнопку

 на рулевом колесе или

нажмите на кнопку 2 на сенсорном экране мультимедийной

системы и удерживайте до звукового сигнала системы .

В «Главное меню» можно вернуться в любой момент, нажав 3 .

Примечание. При использовании системы голосового управления
функции «Медиа» и «Радио» будут неактивны или недоступны в
«Главном меню» мультимедийной системы .

Рис. 85. Главное меню

Для возврата к экрану B нажмите 4 в «Главном меню» муль-

тимедийной системы .

Отключение

Нажмите на кнопку 2 на экране B  или нажмите и удержи-

вайте кнопку голосового управления

 на рулевом колесе .

Звуковой сигнал свидетельствует о том, что голосовое

управление отключено .

Помощь

Вы можете получить дополнительную информацию о работе

и условиях использования системы голосового управления .

Для этого выберите «Домашнюю страницу» > «Настройка» >

«Подключения» .
