58

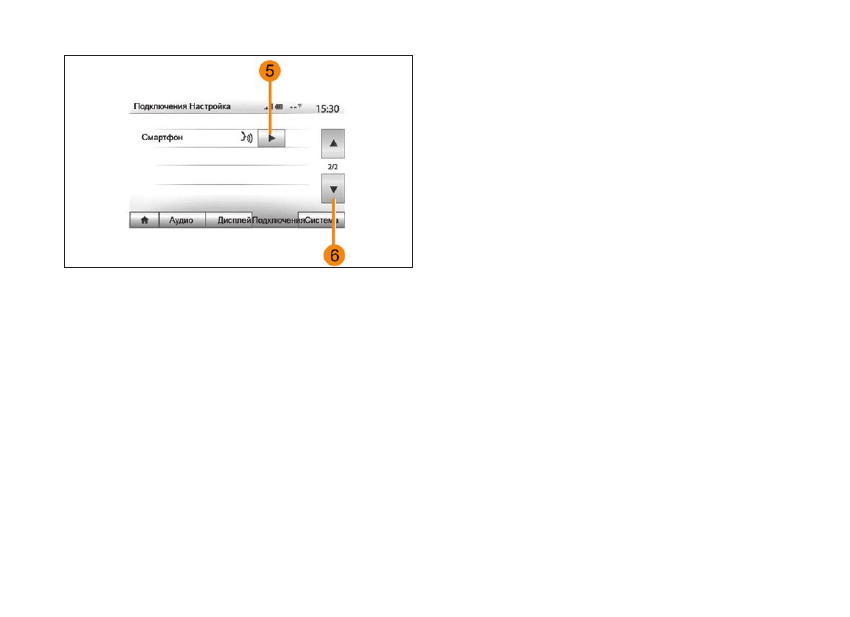

Рис. 86. Получение дополнительной информации

Выберите вторую страницу, нажав 6, затем нажмите 5 .

Эта функция представлена в виде окон, в которых даются

пояснения по тому, как использовать систему распознава-

ния голоса, а также:

– условия использования;

– совместимые модели телефонов;

– включение и выключение функции с помощью органов

управления на рулевом колесе;

– способы работы с экраном и др . информация .

ОСОБЕННОСТИ СИСТЕМЫ

ГОЛОСОВОГО УПРАВЛЕНИЯ

При использовании смартфона с несколькими SIM-картами,

если у Вас не стоит приоритет с какой SIM-карты совершать

звонок, на Вашем смартфоне появится запрос с какой SIM-

карты совершать вызов .

При телефонном наборе абонента, который имеет несколь-

ко номеров в Вашей телефонной книге, система предложит

Вам выбрать один из них .

59

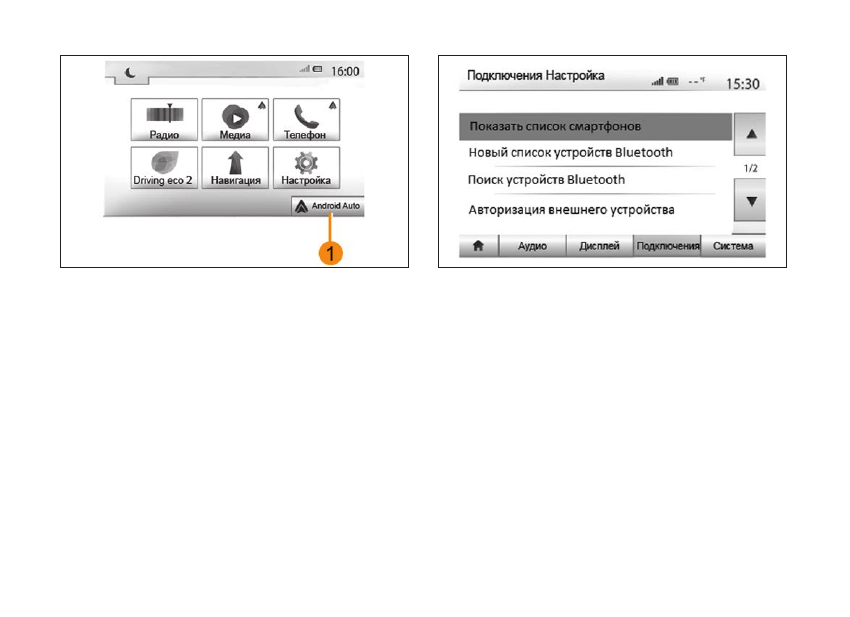

Рис. 87. Аndroid Auto

TM

 (в вариантном исполнении)

ANDROID AUTO

TM

(в вариантном исполнении)

Введение

«Android Auto

 TM

» – это приложение, с помощью которого

можно запускать некоторые приложения своего смартфона

с экрана мультимедийной системы или посредством систе-

мы голосового управления .

Примечание. Для проверки совместимости смартфона с приложением
«Аndroid Auto

 TM

» обратитесь на веб-сайт производителя (при наличии) .

Если в мультимедийной системе автомобиля предусмотре-

на такая возможность, в «Главном меню» будет присутство-

вать иконка 1 «Аndroid Auto

 TM

» (активируется при каждом

запуске данного приложения) .

Рис. 88. Подключение и настройка

Первое использование

– Загрузите и установите приложение «Аndroid Auto

TM

» из

соответствующего ресурса (или иного портала) для своего

смартфона;

– подключите свой смартфон к USB-разъёму мультимедий-

ной системы;

– примите запрос на смартфоне для использования прило-

жения «Android Auto

TM

»;

– подтвердите, нажав «Принять» на Вашем мобильном теле-

фоне или смартфоне .

Приложение запустится в мультимедийной системе .

В случае возникновения ошибки повторите операцию .

60

Примечание. Приложение «Аndroid Auto

TM

» работает только тогда,

когда Ваш смартфон подключен к USB-разъёму мультимедийной
системы .

Вы можете в любое время управлять внешними устройства-

ми, подключенными к мультимедийной системе, посред-

ством функций «Настройка» > «Подключения Настройка» .

Примечание. Первое подключение к приложению «Аndroid Auto

TM

»

производится при остановленном автомобиле и только для актива-
ции функции голосового управления мультимедийной системы .

CARPLAY

TM

(в вариантном исполнении)

Введение

«СarPlay

TM

» – это специальное приложение для смартфона,

с помощью которого можно запускать некоторые приложе-

ния своего смартфона с экрана мультимедийной системы

или посредством системы голосового управления .

Примечание. Если в смартфоне нет сервиса «СarPlay

TM

», обратитесь

на веб-сайт разработчика .

Если в мультимедийной системе автомобиля предусмотре-

на такая возможность, в «Главном меню» будет присутство-

вать иконка ««СarPlay

TM

» (активируется при каждом запуске

данного приложения) .

Первое использование

Подключите свой смартфон к USB-разъёму мультимедий-

ной системы . Сервис «СarPlay

TM

» запустится в мультиме-

дийной системе .

В случае возникновения ошибки повторите операцию .

Примечание. Сервис «СarPlay

TM

» работает только тогда, когда

смартфон подключен к USB-разъёму автомобиля .

Вы можете открыть инструкцию по подключению мобиль-

ного устройства через «Настройка» > «Подключения

Настройка» .

Доступные функции приложения «Аndroid Auto

TM

» и сервиса

«СarPlay

TM

» зависят от производителя и модели смартфона .

Дополнительные сведения можно найти на веб-сайте про-

изводителя (при наличии) .

61

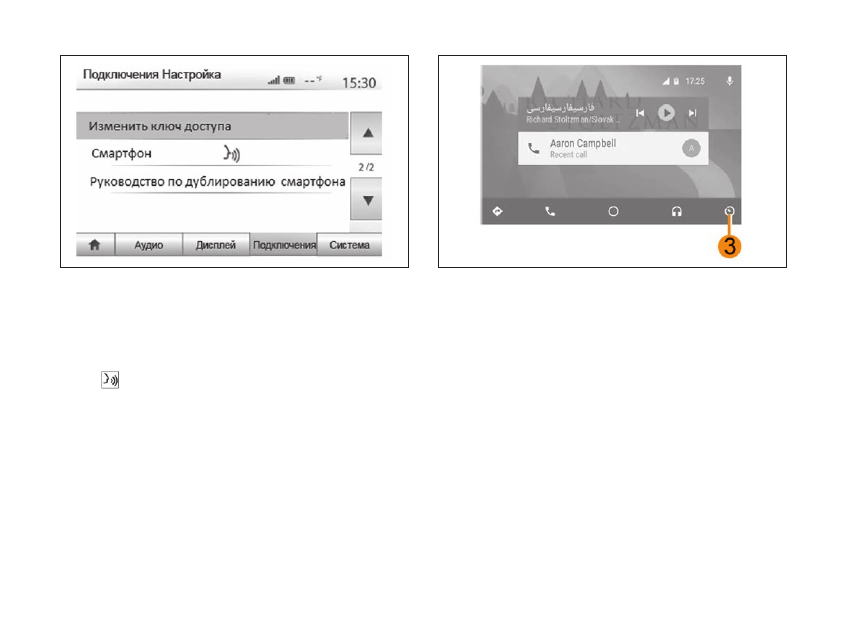

Рис. 89. Подключение мобильного устройства

После активации приложения «Аndroid Auto

TM

» или сервиса

«СarPlay

TM

» для голосового управления некоторыми функ-

циями подключенного мобильного устройства из мульти-

медийной системы можно использовать соответствующую

кнопку, имеющуюся в автомобиле . Для этого нажмите на

кнопку

 на рулевом колесе автомобиля (дополнительные

сведения см . в разделе «Использование системы голосово-

го управления») .

Примечание. Использование приложения «Аndroid Auto

TM

» или сер-

виса «СarPlay

TM

» позволяет открывать навигационные и музыкаль-

ные приложения подключенного мобильного устройства . Эти при-
ложения заменят уже активированные аналогичные приложения
Media-Nav Evolution . Например, можно использовать навигационное
приложение либо сервисов «Аndroid Auto

TM

» или сервиса «СarPlay

TM

»

либо мультимедийной системы .
При использовании приложения «Аndroid Auto

TM

» или «СarPlay

TM

»

некоторые функции мультимедийной системы продолжат работать

Рис. 89а. Возврат к интерфейсу мультимедиа

в фоновом режиме . Например, если запустить «Аndroid Auto

TM

» или

«СarPlay

TM

» и включить навигацию на смартфоне во время воспро-

изведения радио через мультимедийную систему, воспроизведение
радио продолжится .
Использование приложения «Аndroid Auto

TM

» или «СarPlay

TM

» и пере-

дача данных смартфона по сотовой сети, необходимых для его
работы, может привести к дополнительным расходам, не предусмо-
тренным Вашим абонентским планом .

Для возврата к интерфейсу мультимедиа нажмите на

кнопку  3 на следующем экране мультимедийной системы

«Android Auto

TM

», «СarPlay

TM

 .

Примечание. Доступные функции приложения «Android Auto

TM

» и

сервиса «CarPlay

TM

» зависят от производителя и модели смартфона .

Дополнительные сведения можно найти на веб-сайте производителя
(при наличии) .

62

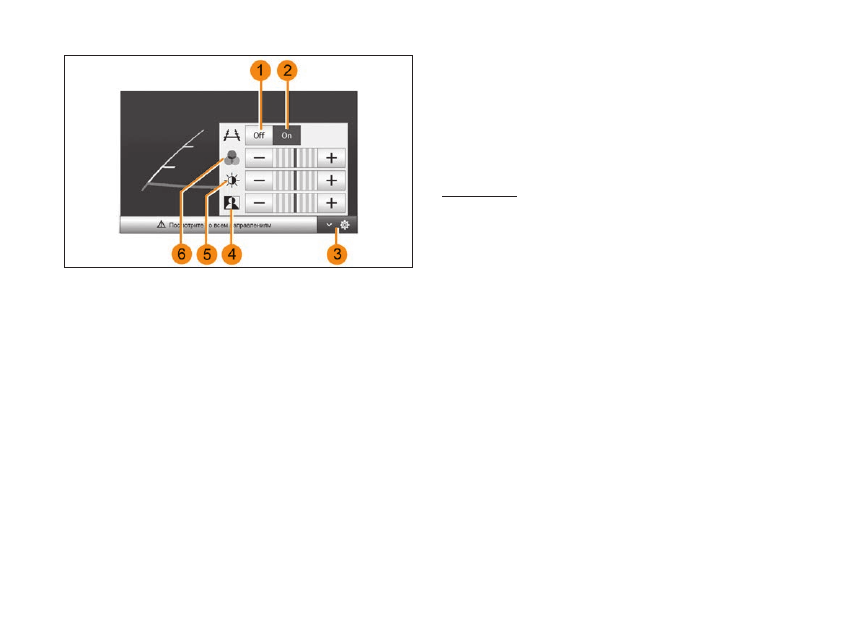

Рис. 90. Камера заднего вида

КАМЕРА ЗАДНЕГО ВИДА

Принцип действия

При включении передачи заднего хода (и на протяжении не

более 5 секунд после выключения) на экране мультимедий-

ной системы отображается обстановка сзади автомобиля

вместе с цветными габаритными линиями .

При достижении красной зоны следите за бампером, чтобы

остановиться в запланированном месте .

Примечание . Следите за тем, чтобы камера заднего вида не была

перекрыта (грязью, снегом и т . п .) .

Настройки

Нажмите 3 для просмотра списка настроек .

Вы можете включить или выключить отображение габарита

нажатием 1 или 2 .

Нажмите «+» или «–» для настройки контраста 4, яркости

5 и цветов 6 .

Примечание . Для получения более подробной информации о каме-
ре заднего вида см . руководство по эксплуатации Вашего авто-
мобиля .

ВНИМАНИЕ!
Эта система является дополнительным средством,
облегчающим вождение. Несмотря на ее наличие, води-
тель должен быть всегда осторожен и внимателен.
Водитель всегда должен быть готов к любым неожидан-
ностям, которые могут возникнуть при вождении. При
маневрировании следует внимательно относиться к воз-
можному появлению на пути детей, животных, детской
коляски, велосипедиста или к наличию небольших пре-
пятствий (например, камня средних размеров, столбика
и т. п.).

Габариты представляют собой линии, спроецированные

на ровную дорогу; их не следует принимать во внимание

при проецировании на вертикальные или горизонтальные

предметы .

Изображение объектов, появляющееся на краю экрана,

может быть искажено .

В случае слишком сильной освещенности (снег, автомобиль

под прямыми солнечными лучами и т .п .), обзор камеры

может быть нарушен .

При открытом или плохо закрытом багажнике может поя-

виться сообщение «Открыт багажник», при этом изображе-

ние с камеры пропадает .

63

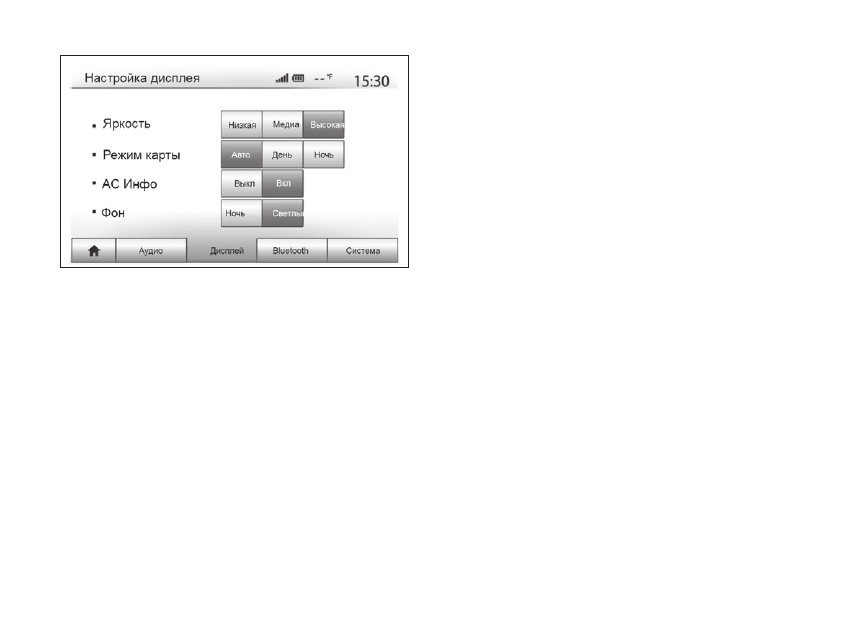

Рис. 91. Настройки экрана

НАСТРОЙКИ СИСТЕМЫ

Для перехода к настройкам мультимедийной системы на

главном экране нажмите «Настройки», затем выберите раз-

дел в нижней части экрана .

Настройки аудиосистемы

См . главу «Регулировка звука» .

Настройка экрана

«Яркость»

Вы можете настроить яркость экрана по Вашему усмотре-

нию . Вам предлагаются три режима:

– «Низкая»;

– «Медиа» (средняя);

– «Высокая» .

«Режим карты»

Для улучшения видимости экрана навигации днем или

ночью Вы можете изменить настройки цветов карты .

– «Авто»: GPS отображает экран карты . Переход в режим

дневной/ночной индикации происходит автоматически вме-

сте с включением и выключением фар .

– «День»: экран карты всегда отображается в ярких цветах .

– «Ночь»: экран карты всегда отображается в темных цветах .

«AC Инфо»

Эта функция позволяет включать/выключать отображение

информации о системе кондиционирования при изменении

настроек .

«Фон»

Эта функция позволяет Вам выбрать режим отображения в

темных или светлых тонах .

Настройки Bluetooth®

Смотрите раздел «Создание/удаление соединений с уст-

ройствами Bluetooth®» .

64

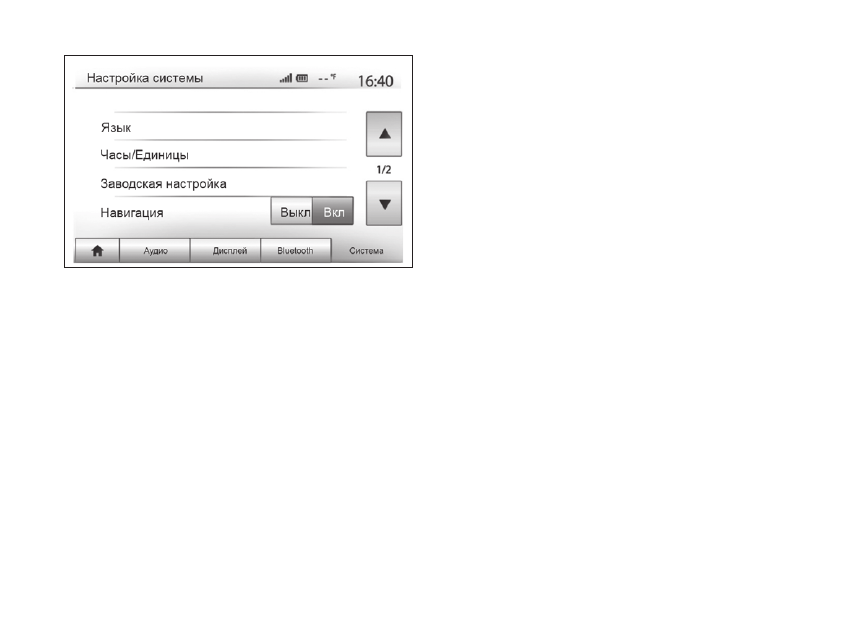

Рис. 92. Настройка системы

Настройка системы

«Язык»

Данная функция позволяет менять используемый язык в

системе и язык голосовых инструкций .

Для изменения языка выберите нужный язык и подтвердите

выбор, нажав «OK» .

«Часы»

Эта функция позволяет выбрать формат отображения вре-

мени («12 ч» или «24 ч») .

Примечание.  Время задается автоматически через GPS . В этом

случае для получения местного времени необходимо иметь карту

страны, в которой Вы находитесь .

Для изменения времени вручную нажмите «Часы/Единицы»

и выберите «Настройка времени» .

«Единицы»

С помощью этой функции можно задать единицы измере-

ния расстояния для мультимедийной системы . Вы можете

выбрать «км» или «мили» .

«Заводская настройка»

Данная функция позволяет сбросить все параметры и вер-

нуться к заводским настройкам .

– Все: возврат к заводским настройкам для всех параме-

тров .

– Телефон: сбрасываются все настройки для телефона .

– Навигация: сбрасываются все настройки для навигации .

–

Аудио/Медиа/Радио/Система: сбрасываются все

настройки звука, настройки медиаустройства и настройки

радио .

«Навигация»

Данная функция предназначена для включения или выклю-

чения навигационной системы .

«Версия системы»

Данная функция позволяет проверять версию системы .

65

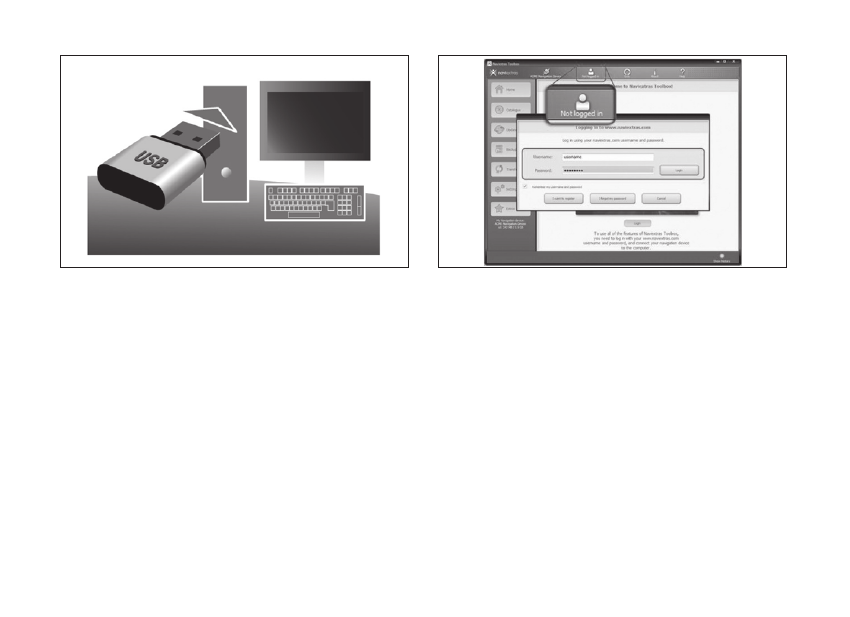

Рис. 93. Флеш-накопитель USB

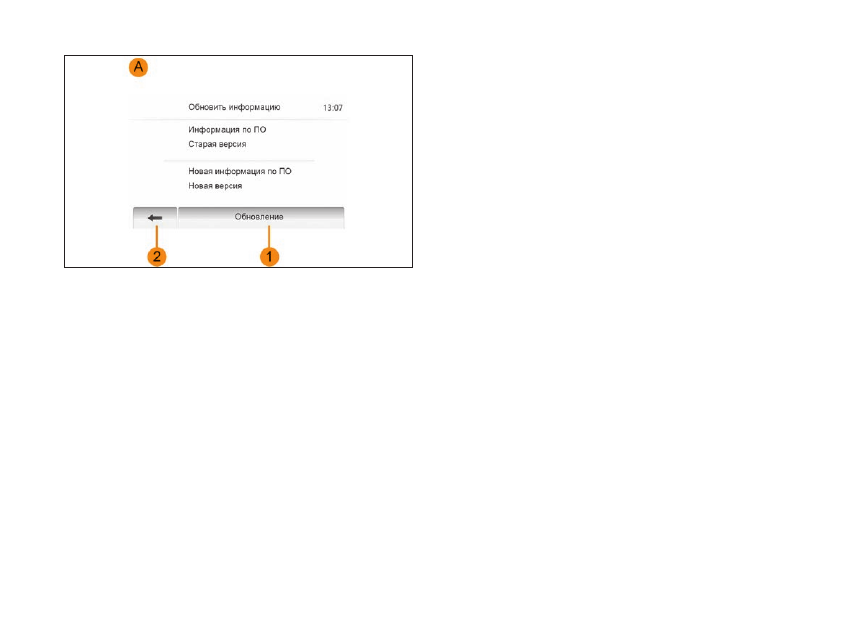

ОБНОВЛЕНИЕ СИСТЕМЫ

С помощью флеш-накопителя USB и компьютера, подклю-

ченного к Интернету, возможно:

– обновление картографического содержимого;

– обновление системы;

– покупка новых карт;

– обновление содержания точек интереса .

Примечание. В некоторых странах загрузка и активация опции

предупреждения об опасных зонах являются незаконными и могут

рассматриваться как правонарушение .

Рис. 94. Создание учетной записи

Установка программного обеспечения

Установите Naviextras Toolbox на Ваш компьютер .

Программное обеспечение Toolbox может быть загружено с

сайта производителя .

После загрузки файла установки с веб-сайта достаточно

дважды щелкнуть его мышью для запуска установки .

Следуйте инструкциям на экране .

Создание учётной записи

Для входа в систему щелкните значок «Not logged in» на панели

инструментов в верхней части страницы или нажмите кнопку

«Войти» на основном экране Toolbox . Если Вы не зарегистри-

рованы на веб-сайте Naviextras .com, это можно сделать из

Toolbox, нажав кнопку «Register» на странице входа в систему .

66

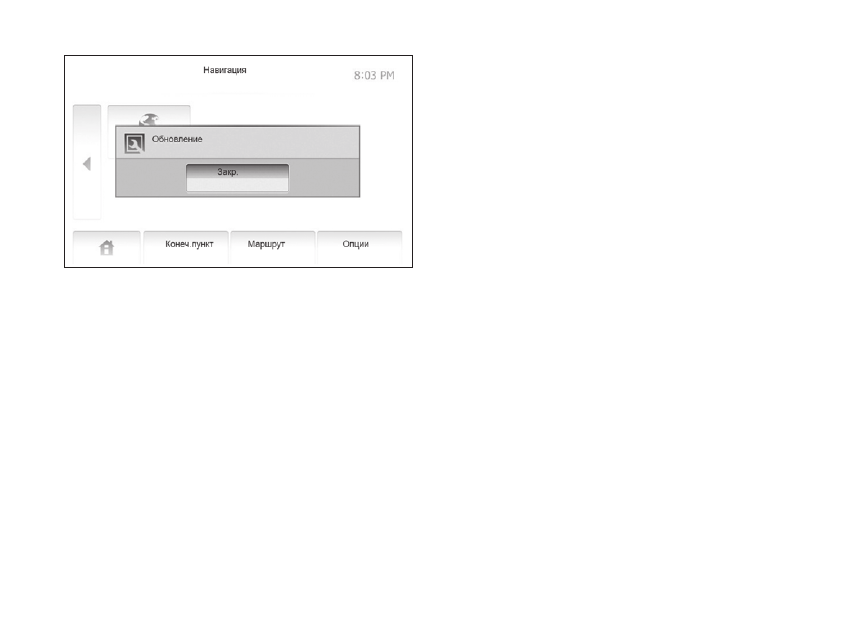

Рис. 95. Обновление

Гарантия обновления карты

Для самостоятельного обновления картографических

данных Вы располагаете бесплатным периодом не более

90 дней с момента приобретения автомобиля . По истечении

этого срока обновления становятся платными .

Примечение. Экраны, представленные в данном описании, могут
отличаться от реальных .

Регистрация системы с Toolbox

Для регистрации мультимедийной системы в своем профи-

ле пользователя сначала вставьте в разъем мультимедий-

ной системы чистый флеш-накопитель USB .

Примечание. Порядок установки флеш-накопителя USB см . в главе

«Система навигации» данного руководства в разделе «Установка

флеш-накопителя USB» .

Накопитель USB не входит в комплект системы .

Используемый флеш-накопитель USB должен иметь формат FAT32,

минимальный объем памяти 4GB и максимальный объем памяти

32GB .

Сохранение данных системы на флеш-накопителе USB

После того, как накопитель USB вставлен в разъем USB

мультимедийной системы, выберите «Навигация» > «Опции»

> «Мои Обновления» > «Опции» > «Обновление» на второй

странице .

Примечание.  Для регистрации системы на USB-накопителе запу-

стите двигатель и не выключайте его до окончания загрузки данных .

Процедура обновления запускается автоматически . Во

время обновления Вашей системы не допускается выпол-

нение каких-либо действий .

По завершении обновления мультимедийная система будет

перезагружена с новыми параметрами и функциональными

возможностями .

Вставьте флеш-накопитель USB в Ваш компьютер (подклю-

ченный к Интернету) . После подключения Вашей системы

и ее обнаружения Toolbox в списке обслуживаемых систем

название системы (или программного обеспечения) ото-

бразится в верхней части окна Toolbox .

Если Вы правильно следовали инструкциям и подключили

Ваш ключ USB, после подключения Ваша система будет

зарегистрирована в Вашем профиле пользователя .

Загрузка обновлений на ключ USB

После получения платного или бесплатного содержимо-

го Вам необходимо нажать кнопку обновлений на панели

меню, расположенной в левой части Toolbox .

67

Кнопка обновлений отображает экран со всеми доступными

обновлениями, в том числе:

– приобретенные, но пока не установленные элементы

(обновления или дополнительные приложения);

– бесплатные обновления и дополнительные приложения,

добавленные Вами в ходе установки из каталога;

– обновление системы (если в наличии имеется более новая

версия);

– бесплатные специальные обновления .

Все доступные обновления представлены в виде списка по

регионам и на планисфере .

По умолчанию, для установки выбираются все элементы,

касающиеся регионов . При желании пропустить на какое-

то время определенный регион необходимо снять метку в

клетке в начале каждой строки соответствующей региону

таблицы . После просмотра таблицы для начала процесса

установки нажмите на кнопку «Установить» в нижней части

экрана .

Программа Toolbox приступит к загрузке и установке

выбранных обновлений . Дождитесь сообщения об оконча-

нии операции .

Примечение.  Toolbox выдаст предупреждение, если размер вы-

бранных элементов превышает максимальный объем памяти муль-

тимедийной системы . В таком случае, Вы можете выбрать элементы

для установки в систему или удаления из нее, чтобы не превысить

предельный объем памяти .

Даже после удаления из системы элементы продолжают оставаться

Вашей собственностью, и Вы можете впоследствии установить их

бесплатно .

При осуществлении обновления не извлекайте ключ USB из системы

и не отключайте его .

ВНИМАНИЕ!
В некоторых странах загрузка и активация опции опове-
щения о радарах является незаконной и может представ-
лять собой правонарушение.

Обновление системы и картографии

Загрузка обновлений в систему автомобиля

По завершении процесса загрузки накопитель USB можно

извлечь из разъема компьютера . Вставьте USB-накопитель

в разъем USB мультимедийной системы автомобиля .

Примечание. Для обновления карт запустите двигатель и не выклю-

чайте его до окончания загрузки данных .

При включении система автоматически определяет обнов-

ления, доступные на ключе USB, и предлагает обновить

систему или карту в соответствии с обновлениями, доступ-

ными на ключе USB . Во время установки обновления не

выключайте мультимедийную систему .

Примечание. Загрузка и установка системного обновления возмож-

на только при наличии более новой версии системы .

68

Рис. 96. Обновление системы

– Экран  A  появляется автоматически при подключении

флеш-накопителя USB;

– нажмите 1 для начала обновления;

– нажмите 2 для возврата к предыдущему экрану .

Процедура обновления запускается автоматически . Во

время обновления Вашей системы не допускается выпол-

нение каких-либо действий .

Примечание. В ходе обновления возможна автоматическая переза-

грузка системы . Подождите, пока включится экран радио .

В случае непроизвольного прерывания процедуры обновления необ-

ходимо ее повторить с самого начала .

По завершении обновления мультимедийная система будет

перезагружена с новыми параметрами и функциональными

возможностями .

Лицензия

Для получения исходного кода GPL, LGPL, MPL и дру-

гих лицензий свободного программного обеспечения,

содержащихся в данном продукте, посетите сайт http://

opensource .lge .com .

В дополнение к исходному коду можно также загрузить все

соответствующие лицензионные условия, исключения из

гарантийных обязательств и указание авторских прав .

LG Electronics также предоставит Вам коды открытого про-

граммного обеспечения на CD-ROM после оплаты рас-

ходов, покрывающих издержки на распространение (такие

как расходы на рекламу, почтовую доставку и обслужива-

ние), по запросу, отправленному на электронный адрес

opensource@lge .com .

Это предложение действительно в течение трех лет со дня

приобретения Вами данного продукта .

69

НЕИСПРАВНОСТИ

Система

Описание

Причины

Решения

Нет изображения на экране

Экран находится в спящем режиме

Убедитесь, что экран не находится в спя-

щем режиме

Система выключена

Слишком высокая или слишком низкая

температура в салоне автомобиля

Нет звука

Минимальный уровень громкости или

выключен звук

Увеличьте громкость или включите звук

Выбран неправильный источник системы

Проверьте выбранный источник систе-

мы и убедитесь, что выходным источни-

ком для него является мультимедийная

система

Нет звука в левом, правом, переднем или

заднем громкоговорителях

Параметры balance или fader неверны

Настройте звук balance или fader пра-

вильно

Отображается неправильное время

Включена автоматическая установка вре-

мени, и система перестала получать сиг-

нал GPS

Продолжайте движение до получения сиг-

нала GPS .

Мультимедийное устройство

Описание

Причины

Решения

Нет звука

Минимальный уровень громкости или

выключен звук

Увеличьте громкость или включите звук

70

Навигация

Описание

Причины

Решения

Нет звука

Выбран минимальный уровень громкости

в меню «Навигация» или включен беззвуч-

ный режим

Увеличьте громкость («Опции» в меню

«Навигация») или отключите беззвучный

режим .

Громкость в режиме GPS можно регулиро-

вать во время навигационных сообщений

Положение автомобиля на экране не соот-

ветствует его реальному местоположению

Неправильное положение автомобиля

из-за приема GPS

Перемещайтесь на автомобиле до по-

лучения хорошего сигнала GPS

Индикация на экране не соответствует

действительности

Версия системы устарела

Установите последнюю версию системы

Некоторые разделы меню недоступны

В выбранном режиме некоторые разделы

меню недоступны

Голосовые инструкции недоступны

Система навигации не содержит инфор-

мацию о данном перекрестке . Голосовые

инструкции отключены

Увеличьте уровень громкости .

Убедитесь, что голосовые инструкции

включены

Голосовые инструкции не соответствуют

действительности

Голосовые инструкции могут изменяться

в зависимости от окружающей среды

Ведите автомобиль в соответствии с

реальными условиями

Предлагаемый маршрут не начинается

или не заканчивается в нужном пункте

назначения

Пункт назначения не распознается систе-

мой

Укажите дорогу, ближайшую к нужному

пункту назначения

Телефон

Описание

Причины

Решения

Нет звука

Мобильный телефон не подключается к

системе .

Выбран минимальный уровень звука или

включен беззвучный режим

Убедитесь, что мобильный телефон вклю-

чен и подключен к системе .

Увеличьте громкость звонка или отключи-

те беззвучный режим

Не удается позвонить

Мобильный телефон не подключен к

системе .

Включена блокировка клавиатуры телефона

Убедитесь, что мобильный телефон вклю-

чен и подключен к системе .

Разблокируйте клавиатуру телефона
