LADA XRAY (2019 год). Руководство - часть 14

23

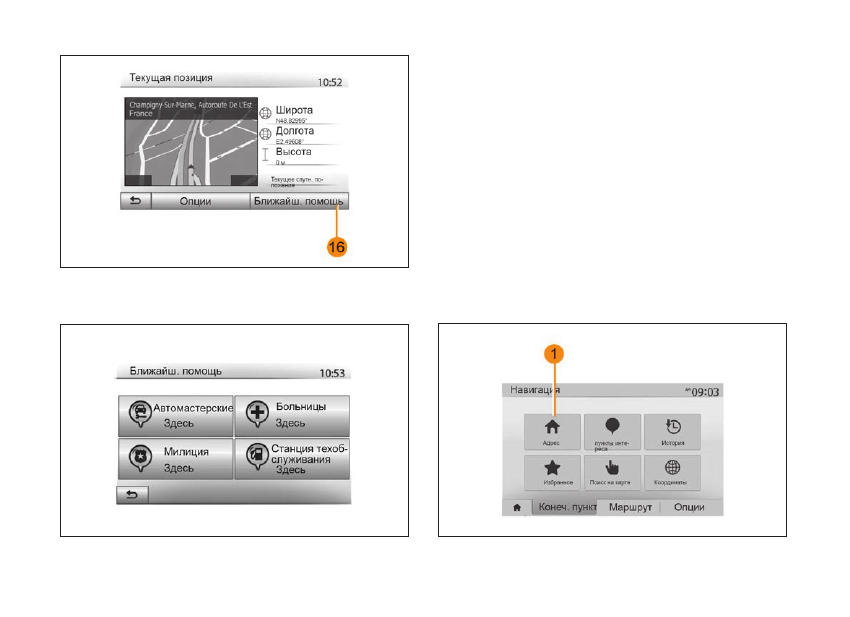

Рис. 26. Кнопка «Ближайшая помощь»

Рис. 27. «Ближайшая помощь»

ВВОД ПУНКТА НАЗНАЧЕНИЯ

Меню пункта назначения
Нажмите на «Главной странице» > «Навигация» > «Конеч .

пункт» для входа в меню пункта назначения .

Меню пункта назначения предлагает различные способы

обозначения пункта назначения:

– ввод адреса (полного или частичного);

– выберите адрес из «Пункты интереса»;

– выбор пункта назначения из предыдущих пунктов назна-

чения;

– выбор адреса из списка пользовательских пунктов назна-

чения;

– выбор пункта назначения на карте;

– выбор широты и долготы .

Выбор адреса

Рис. 28. Выбор адреса

4*

24

Для ввода адреса нажмите 1 .

Этот раздел поможет Вам ввести весь адрес или его часть:

страна, город, улица и номер дома .

Примечание.  Допускаются только адреса, нанесенные на карту и
известные системе навигации .

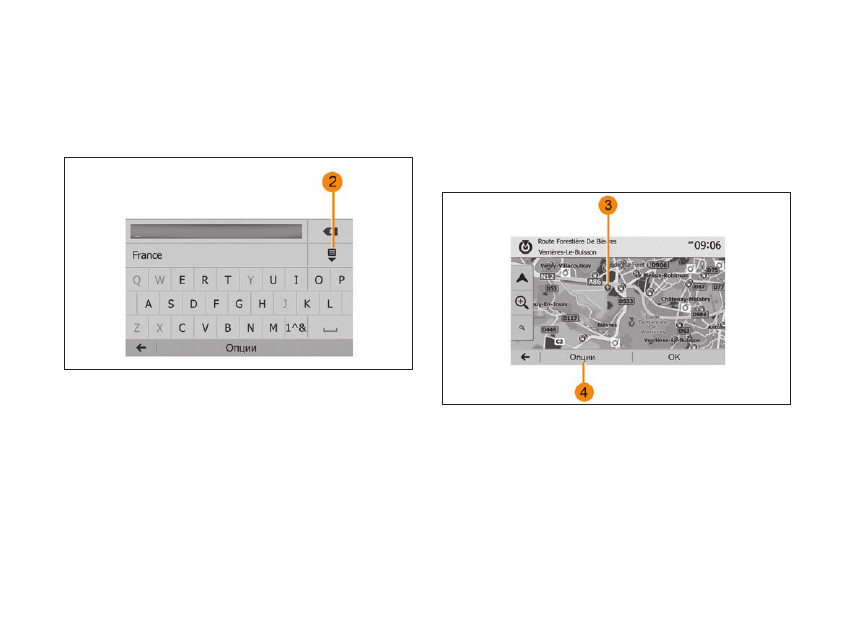

Рис. 29. Поле ввода

При первом использовании:

– нажмите «Страна»;

– с помощью клавиатуры введите название страны .

При вводе адреса система делает некоторые буквы менее

яркими для облегчения ввода .

Система может предлагать несколько списков стран при

нажатии 2 . Выберите нужную страну из списков .

– Повторите те же действия при выборе пунктов «Город/

Пригород», «Улица», «Примыкающая улица» и «Номер дома» .

Примечание.  «Примыкающая улица» и «Номер дома» могут быть
включены после выбора пункта «Улица» .
При вводе улицы тип дороги (улица, проспект, бульвар . . .) указывать
не обязательно .
Система навигации сохраняет в памяти последние выбранные адре-
са . После ввода пункта назначения по адресу в следующий раз будет
отображаться предыдущий адрес .

Выбор точек интереса (POI)

Рис. 30. Выбор точек интереса

Вы можете выбрать пункт назначения, исходя из точек инте-

реса .

Найти пункт можно разными способами:

– используя функцию быстрого поиска, Вы можете быстро

найти место поблизости по его наименованию;

– используя функцию заданного поиска, Вы можете найти

наиболее популярные места несколькими касаниями экрана;

– Вы можете осуществить поиск места по категориям .

25

Быстрый поиск точек интереса

Функция быстрого поиска поможет вам быстро найти нуж-

ный пункт .

Нажмите пункт на карте для поиска точек интереса . В зави-

симости от Вашего местонахождения на экране отобража-

ются одна или несколько точек 3 .

Нажмите 4, затем «Достоприм . вокруг курсора» для вывода

на экран списка точек интереса с указанием названий и рас-

стояния от выбранного места .

Поиск точек интереса с помощью предварительно

запрограммированных категорий

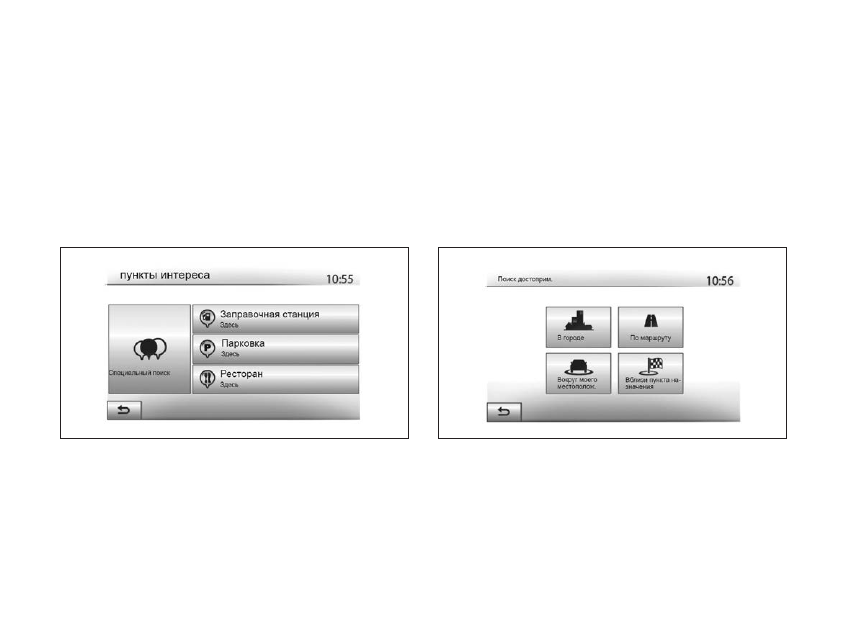

Рис. 31. Пункты интереса

Функция заданного поиска позволяет Вам быстро найти

наиболее часто выбираемые типы мест .

Нажмите в «Главном меню» > «Навигация» > «Конеч . пункт»

> «Пункты интереса», чтобы перейти в предварительно

запрограммированные категории .

Категории (заправочные станции/стоянки/рестораны)

– При наличии активного маршрута поиск «Заправочная стан-

ция» и «Ресторан» осуществляется вдоль маршрута . Поиск

точки интереса «Стоянка» ведется вокруг пункта назначения .

– При отсутствии активного маршрута (отсутствует выбран-

ный пункт назначения) поиск этих точек интереса выполня-

ется с привязкой к текущему местоположению .

– В случае недоступности текущего местоположения (отсут-

ствует сигнал GPS) поиск этих точек интереса осуществляет-

ся с привязкой к последнему известному местоположению .

Поиск точек интереса по категориям

Рис. 32. Поиск точек интереса

Вы можете искать точки интереса по категориям и подка-

тегориям .

Нажмите в «Главном меню» > «Навигация» > «Конеч . пункт»

> «Пункты интереса» > «Специальный поиск» .

Выберите зону, с привязкой к которой должен осущест-

вляться поиск пункта:

26

– Нажмите «В городе» для поиска пункта в выбранном

городе/пригороде (список результатов поиска выстраива-

ется в зависимости от расстояния от центра выбранного

города) .

– Нажмите «По маршруту» для поиска вдоль активного

маршрута, а не с привязкой к данному пункту . Это может

пригодиться в случае, если Вы стремитесь к минимальному

отклонению от маршрута, например, при поиске ближайшей

заправочной станции или ресторана поблизости (список

результатов выстраивается в зависимости от расстояния

необходимого отклонения от маршрута) .

– Нажмите «Вокруг моего местополож .» для поиска с при-

вязкой к текущему местоположению или, если оно недо-

ступно, к последнему известному местоположению (список

результатов выстраивается в зависимости от расстояния до

этого местоположения) .

– Нажмите «Вблизи пункта назначения» для поиска места с

привязкой к пункту назначения активного маршрута (список

результатов выстраивается в зависимости от расстояния до

пункта назначения) .

Выбор пункта назначения
из предыдущих пунктов назначения

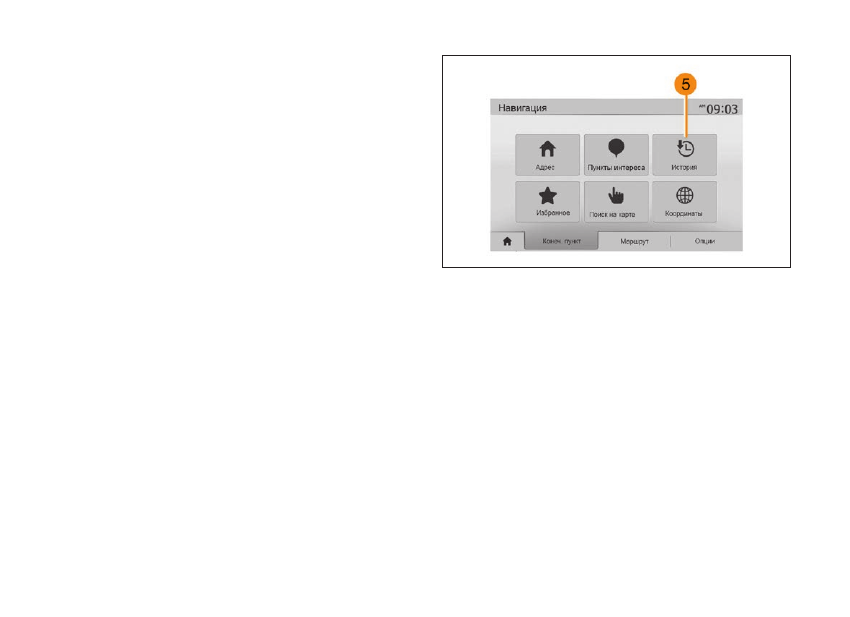

Нажмите 5, чтобы найти пункт назначения на карте, опреде-

ленный Вами предварительно .

Выбор адреса
из пользовательских пунктов назначения
Вы можете найти пункт назначения из пользовательских

пунктов назначения .

Для лучшего использования данной функции мы рекомен-

дуем заранее сохранить в памяти наиболее часто посещае-

мые Вами пункты назначения .

Рис. 33. История пунктов назначения

Сначала внесите в память пользовательские пункты назна-

чения с помощью поиска по адресу . См . главу «Управление

избранными пунктами» .

Нажмите на «Главной странице» > «Навигация» > «Конеч .

пункт» > «Избранное» для вывода на экран списка пользова-

тельских пунктов назначения .

Выбор пункта назначения на карте
Эта функция позволяет Вам искать пункт назначения, пере-

мещаясь по карте .

– Нажмите на «Главной странице» > «Навигация» > «Конеч .

пункт» > «Поиск на карте» для выбора пункта назначения на

карте;

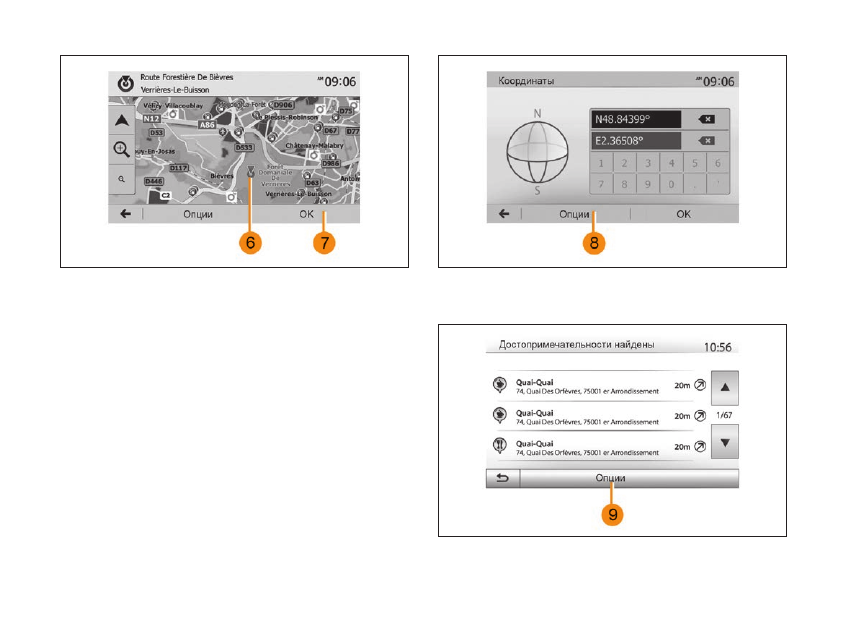

– затем нажмите на какое-либо место на карте, чтобы

выбрать его в качестве пункта назначения . Отображается

точка 6;

– нажмите 7 для подтверждения выбора .

27

Рис. 34. Выбор пункта назначения

Ввод координат пункта назначения
Данная функция позволяет Вам осуществлять поиск пункта

назначения посредством ввода его координат .

Нажмите на «Главной странице» > «Навигация» > «Конеч .

пункт» > «Координаты» .

Вы можете вводить значения широты и долготы в одном

из следующих форматов: десятичные градусы; десятич-

ные градусы и минуты; десятичные градусы, минуты и

секунды .

Нажмите 8, затем UTM для ввода координат в формате UTM .

Сортировка списка
Результаты поиска пункта назначения по точке интереса,

истории и пользовательским пунктам можно отсортировать

по названию и расстоянию . При наличии активного марш-

рута возможна сортировка результатов по отклонению от

маршрута .

Рис. 35. Ввод координат пункта назначения

Нажмите 9 для отображения на карте .

Рис. 36. Сортировка списка

28

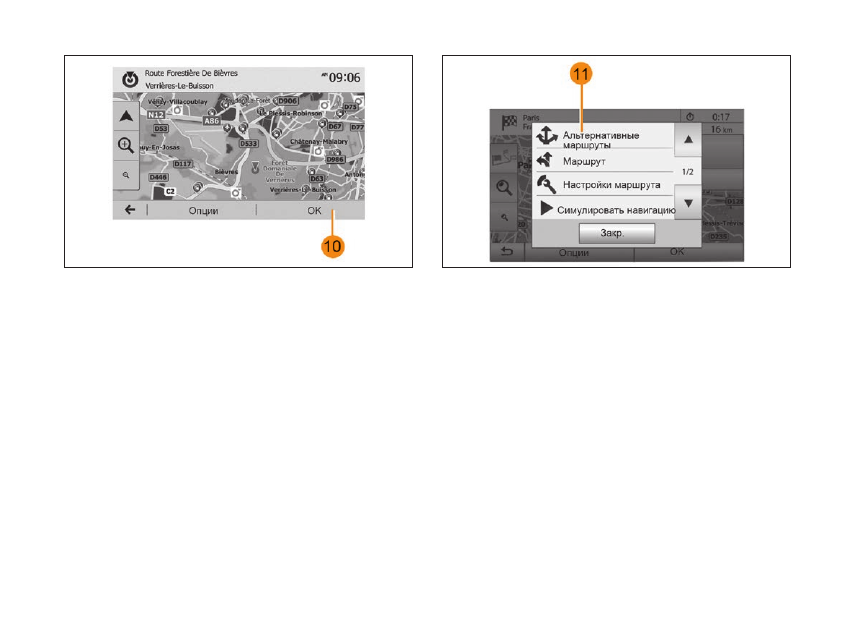

Рис. 37. Подтверждение пункта назначения

Поиск пункта назначения по его названию
При выборе пункта назначения по точке интереса, истории

и пользовательским пунктам Вы можете осуществить поиск

пункта назначения в списке по его названию . Нажмите

«Поиск» и введите название с помощью клавиатуры .

Подтверждение выбора пункта назначения
Можно выбрать несколько пунктов на экране, прежде чем

подтвердить пункт назначения:

– «OK»;

– «Опции» .

Запускается обратный отсчет длительностью 10 секунд .

Если в течение этого времени Вы не совершите никаких

действий, система ведения по маршруту включится авто-

матически .

Рис. 38. «Альтернативные маршруты»

«OK»

– В случае отсутствия активного маршрута (нет выбранного

пункта назначения) нажмите 10  для подтверждения пункта

назначения в качестве нового маршрута .

– При наличии активного маршрута Вы можете выбрать пункт

назначения в качестве нового маршрута или участка марш-

рута . Нажмите 10, затем «Новый маршрут» или «Точка пути» .

«Опции»

Перед окончанием обратного 10-секундного отсчета



на экране появится следующий выбор:

«Альтернативные маршруты»

Нажмите 11 для смены или изменения маршрута .

«Маршрут»

Нажмите 12 для подробного отображения Вашего маршру-

та . См . главу «Ведение по маршруту» .

29

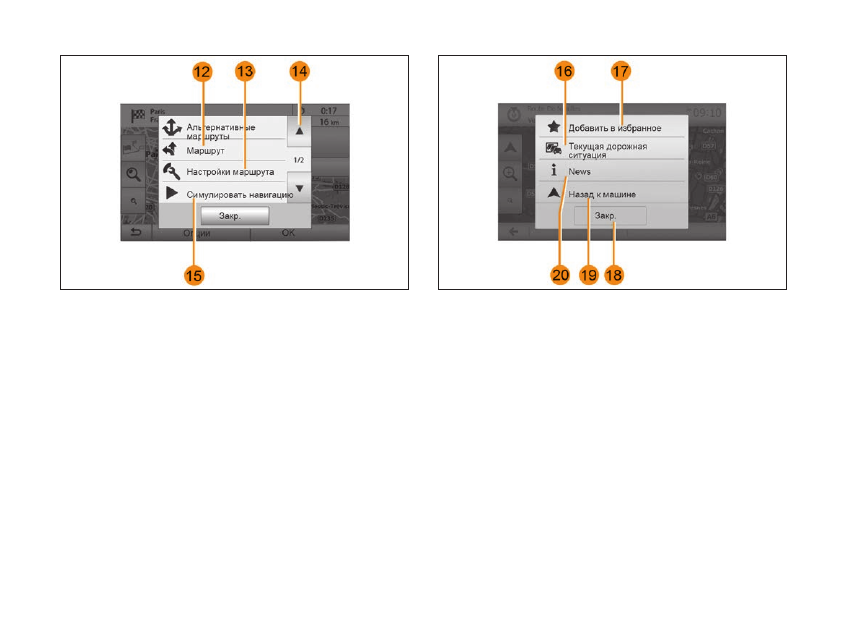

Рис. 39. «Маршрут»

«Настройки маршрута»

Нажмите 13 для настройки Вашей поездки в зависимости от

дорог и желаемого режима маршрута .

«Симулировать навигацию»

Нажмите  15  для моделирования выбранного маршрута .

См . главу «Ведение по маршруту» .

«Текущая дорожная ситуация»

Данная функция позволяет получить информацию о дорож-

ных происшествиях, отмеченных на Вашем пути следо-

вания или поблизости от Вашего местонахождения . Для

входа нажмите 14, затем выберите «Текущая дорожная

ситуация» .

После окончания 10-секундного отсчета на экране появит-

ся следующий выбор:

Рис. 40. «Текущая дорожная ситуация»

«Добавить в избранное»

Нажмите 17 для сохранения выбранного пункта назначения

в пользовательских пунктах назначения .
«Текущая дорожная ситуация»

Нажмите  16  для получения информации о дорожных про-

исшествиях, отмеченных на Вашем пути следования или

вблизи Вашего местонахождения .
«News»

Нажмите 20, чтобы узнать адрес, широту, долготу и номер теле-

фона точки интереса (только после выбора точки интереса) .
«Назад к машине»

Нажмите 19, чтобы вернуться к текущему положению авто-

мобиля .

Примечание. Чтобы закрыть окно «Опции», нажмите 18 .

5

РП ММС XRAY 8450022971

30

ВЕДЕНИЕ ПО МАРШРУТУ

Активация указаний

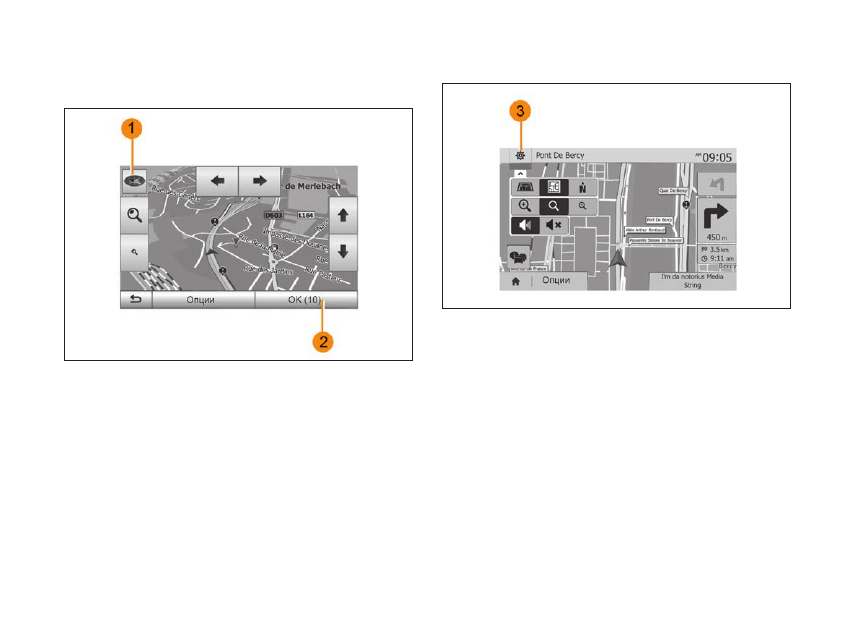

Нажмите  2  или подождите 10 секунд после ввода пункта

назначения . Начинается управление .

Примечание. В любой момент Вы можете взаимодействовать с кар-

той, передвигая ее в желаемом направлении или нажимая на экран .

Экраны управления

Система предлагает различные карты навигации .

Нажмите  3, чтобы изменить режим отображения карты и

открыть раскрывающееся меню . Затем выберите один из

различных режимов отображения:

– 2D;

– 3D;

– 2D-север .

Вы можете также изменить режим отображения карты,

нажимая стрелку компаса 1 на карте .

Рис. 41. Активация указаний

Рис. 42. Экраны управления

31

Полноэкранный режим (2D, 3D или 2D-север)

Этот режим позволяет выводить изображение карты нави-

гации на экран .

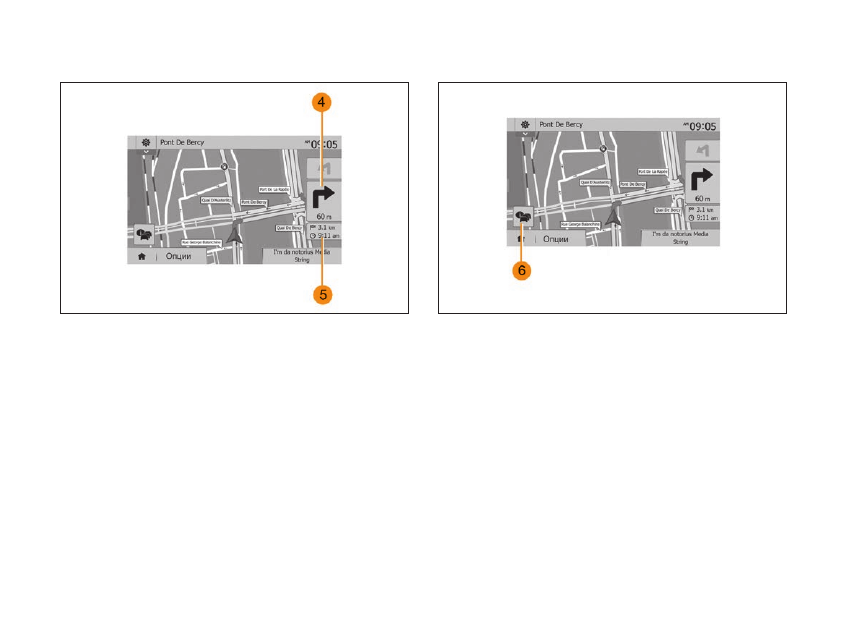

Сведения о времени прибытия и длине оставшегося пути до

пункта назначения указываются в разделе 5 .

Обозначение ближайшего места изменения направления

движения отображается в разделе 4 .

Карта перекрестков

Альтернативный маршрут

Система предлагает Вам альтернативный маршрут в случае

дорожного происшествия или плотного движения на Вашем

маршруте . Нажмите «Да» или «Нет» на выбор .

Рис. 43. Полноэкранный режим

Рис. 44. Карта перекрестков

5*

32

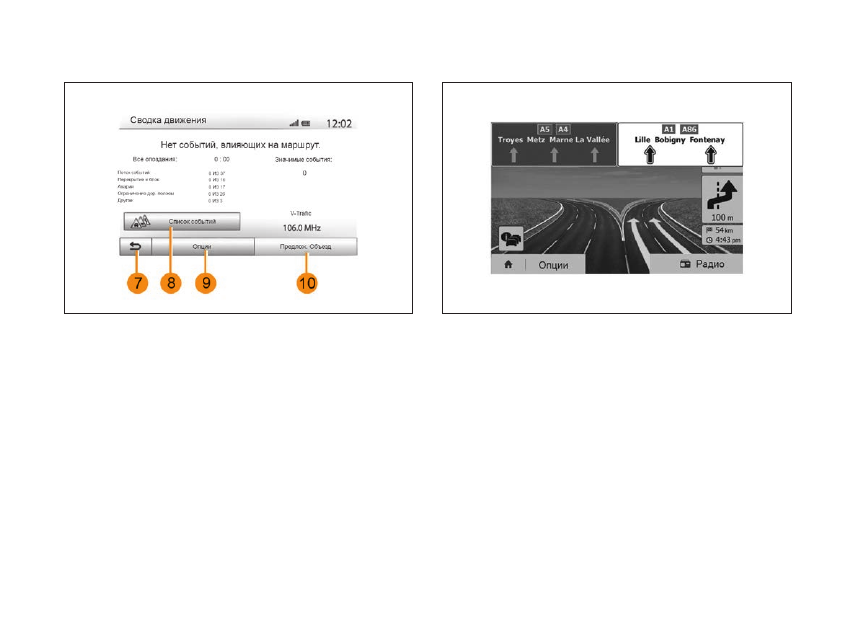

Краткая информация о дорожной обстановке

Во время ведения по маршруту Вы можете в любой момент

получить информацию о дорожной обстановке, нажав 6 .

На экране отображаются различные события на Вашем

маршруте . Система укажет Вам время задержки, которую

вызовут происшествия на Вашем маршруте . Нажмите 8 для

изменения параметров отображения событий . Нажмите 10,

чтобы сделать объезд, 9 – для доступа к опциям дорожной

ситуации (см . главу «Настройки системы навигации») или 7,

чтобы вернуться к навигации .

Примечание.  Информация о дорожной обстановке зависит от
Вашей подписки на данный сервис и уровня принимаемого сигнала .

Вид соединения автомагистралей

В режиме ведения по маршруту перед каждым соединением

автомагистралей система отображает данное соединение в

трехмерном изображении .

Примечание.  На некоторых соединениях отображается только

стрелка-указатель .

Система возвращается в нормальный режим отображения

после прохождения соединения .

Рис. 45. Дорожная обстановка

Рис. 46. Соединение автомагистралей

33

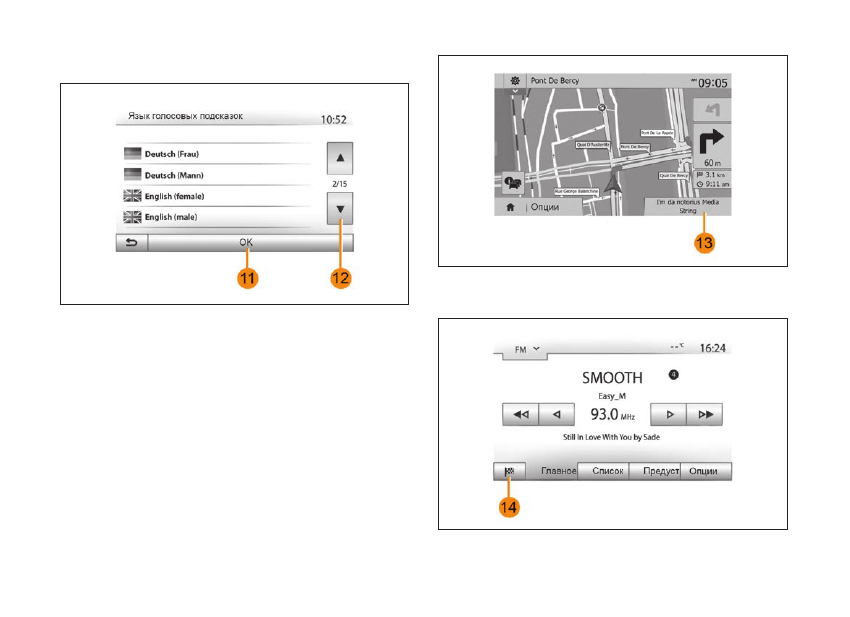

Выбор языка голосовых указаний

Нажмите «Главное меню» > «Навигация» > «Опции»



> «Настройка» для изменения языка голосовых указаний .

Выберите язык из списка, нажав кнопку 12 . Выберите нуж-

ный язык, затем подтвердите выбор нажатием кнопки 11 .

Для установки параметров звука голосовых указаний см .

раздел «Звуковые настройки» главы «Регулировка звука» .

Прослушивание радио в режиме получения голосовых

инструкций

При прослушивании радио в режиме голосового ведения по

маршруту система будет временно отключать звук радио-

приемника перед каждым сообщением о смене направле-

ния до прохождения пересечения дорог .

Рис. 47. Выбор языка голосовых указаний

Рис. 48. Прослушивание радио в режиме получения

голосовых инструкций

Рис. 49. Экран прослушивания радиостанции

34

Вы можете перейти к экрану прослушивания радиостан-

ции во время навигации, нажав 13 . Чтобы вернуться на

экран навигации, нажмите 14 . Чтобы вернуться в «Главное

меню», нажмите и удерживайте кнопку 14  примерно

3 секунды .

Подробная информация о маршруте

Эта функция позволяет отобразить Ваш маршрут .

Нажмите «Главное меню» > «Навигация» > «Маршрут» после

ввода пункта назначения .

Предлагается шесть вариантов выбора:

– «Изменить маршрут»;

– «Избегать»;

– «Обзор»;

– «Отменить маршрут»;

– «Альтернативные маршруты»;

– «Маршрут» .

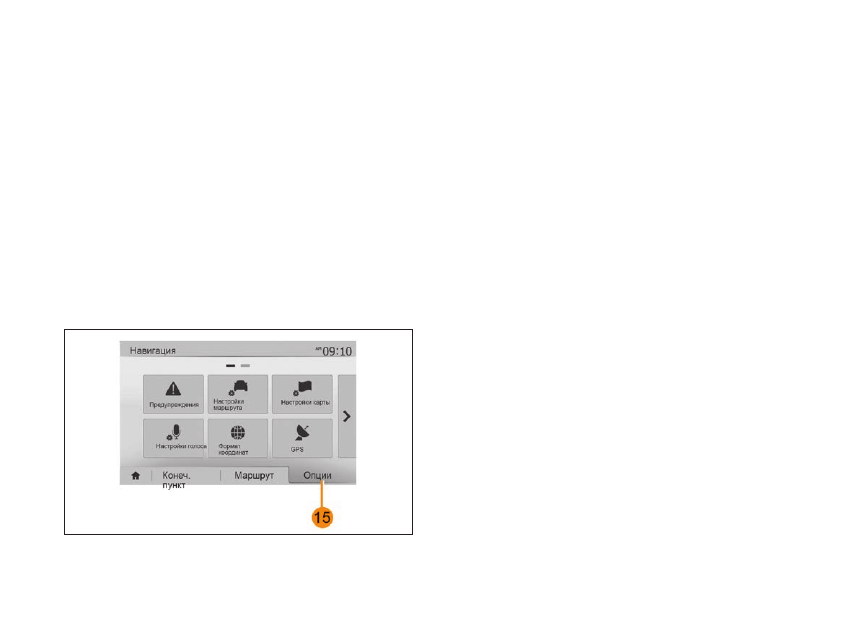

Обзор маршрута

Нажмите «Главное меню» > «Навигация» > «Маршрут»



> «Обзор», чтобы получить карту с обзором активного марш-

рута .

Появляется следующая информация:

– название и/или адрес пункта назначения;

– общая продолжительность пути;

– общая протяженность маршрута;

– специальные точки и участки маршрута (пункты оплаты за

проезд, платные дороги, автомагистрали и т .д .);

–

альтернативные маршруты (например, «Короткий»,

«Быстро», «Экономичный») .

Нажмите 15 для вывода следующих опций:

– «Предупреждения»;

– «Настройки маршрута»;

– «Настройки карты»;

– «Настройки голоса»;

– «Формат координат;

– «GPS»;

– «Мои Обновления»;

– «Движение» .

Примечание . Более подробная информация приведена на следую-

щей странице .

Рис. 50. Обзор маршрута

35

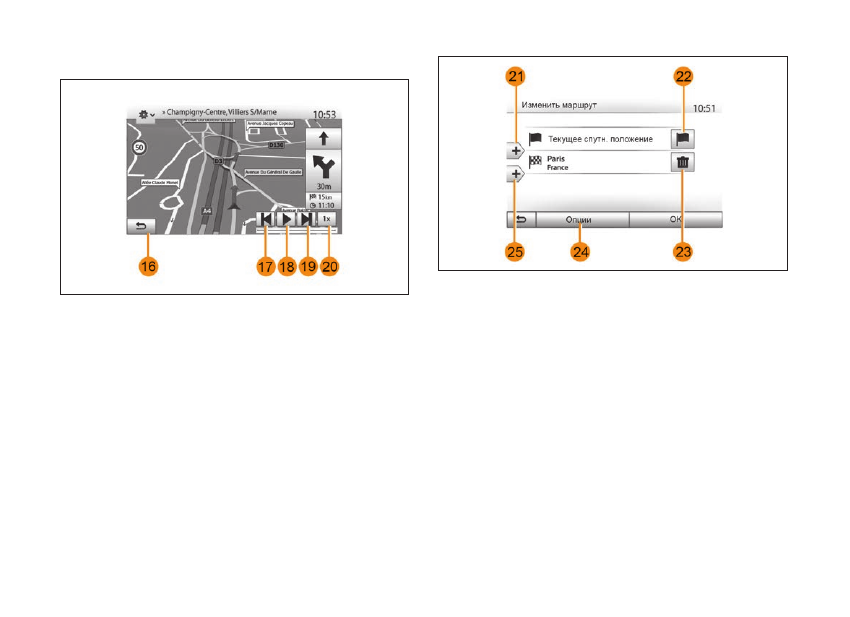

Симулирование навигации

Эта функция позволяет смоделировать поездку, которую Вы

совершите до пункта назначения .

– Нажмите кнопку 18 для запуска или прерывания имитации .

– Нажмите 20, чтобы увеличить скорость имитации .

– Вы можете в любой момент выйти из режима имитации

маршрута, нажав кнопку 16 .

– Вы можете перейти к предыдущему/следующему дей-

ствию, нажимая кнопки 17 или 19 .

Дорожные участки и пункт назначения

Нажмите «Главное меню» > «Навигация» > «Маршрут»



> «Изменить маршрут» для изменения маршрута путем

добавления, изменения или отмены дорожных участков .

Нажмите 21 для добавления участков, затем 25 для добав-

ления нового пункта назначения . Существуют различные

способы обозначения пункта назначения: см . раздел «Ввод

пункта назначения» .

– Нажмите 23 для отмены пункта назначения .

– Нажмите 24 для перегруппировки списка .

– Нажмите  22  для изменения адреса пункта отправления

маршрута .

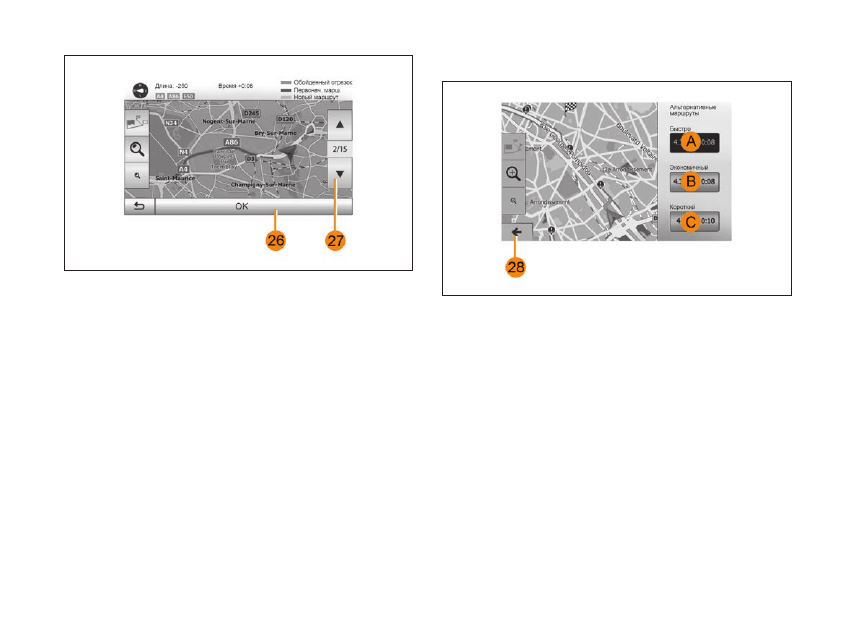

Объезды

Нажмите «Главное меню» > «Навигация» > «Маршрут» >

«Избегать» для объезда .

Нажмите какую-либо зону из списка в зависимости от нуж-

ного объезда .

Для изменения зоны нажмите 27 . Подтвердите новый марш-

рут нажатием 26 .

Рис. 51. Симулирование навигации

Рис. 52. Дорожные участки и пункт назначения

36

Отмена маршрута

В любой момент можно остановить текущее управление .

Нажмите «Главное меню» > «Навигация» > «Маршрут»



> «Отменить маршрут» для отмены текущего маршрута .

Альтернативные маршруты

В данном разделе можно изменять способ планирования

маршрута . Имеется три режима, позволяющих изменить

способ планирования маршрута:

– «Быстро»;

– «Экономичный»;

– «Короткий» .

См . раздел «Настройки параметров маршрута» в главе

«Настройки навигации» .

Нажмите «Главное меню» > «Навигация» > «Маршрут»



> «Альтернативные маршруты», затем A,  B  или  C  для под-

тверждения нового маршрута .

Нажмите кнопку 28 для возврата к предыдущему экрану .

Рис. 53. Объезды

Рис. 54. Альтернативные маршруты

37

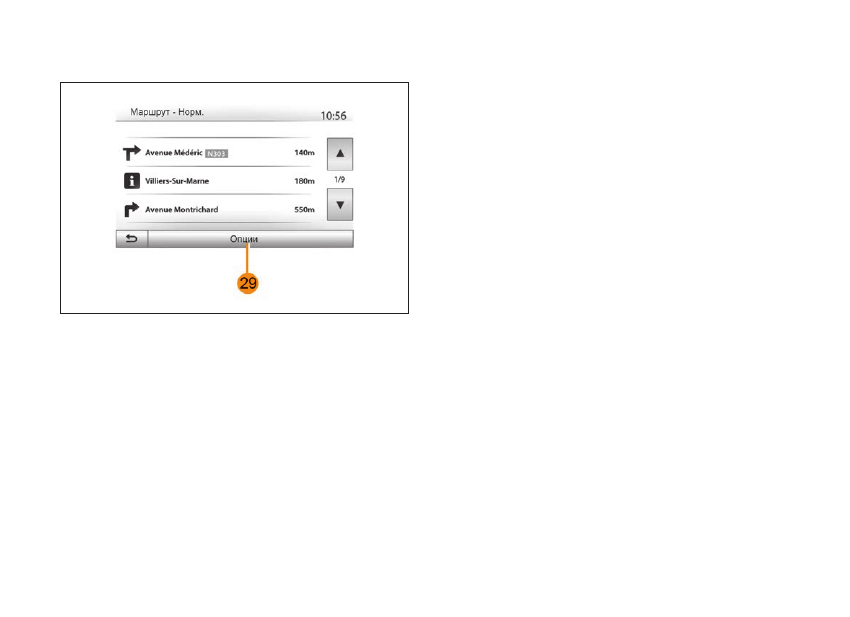

Маршрут

Эта функция позволяет отобразить путевой лист . При этом

становятся видны многие подробности поездки:

– стрелки, указывающие изменение направления движения;

– номер дороги;

– расстояние до разветвления .

Нажмите 29 для сортировки деталей маршрута:

– в виде краткого описания .

Отображает только основные элементы маршрута (исход-

ную точку, пункт назначения), общее расстояние, оставшее-

ся время и время прибытия;

– в стандартном описании .

Отображает все маневры и детали дорожных знаков, номе-

ра дорог, названия улиц и расстояние . Также отображает

информацию и предупреждения: названия участков дорог,

введенные водителем, ограничения (подъезда и маневри-

рования), игнорируемые пользовательские настройки и т .д .;

– в виде списка дорог;

Детально отображает маршрут с учетом названий и номе-

ров дорог .

Также отображает их протяженность, среднее направление

и время в пути . В этом режиме не отображаются элементы

пути .

Настройки маршрута

Данный раздел позволяет Вам выбрать параметры марш-

рута . См . раздел «Настройки маршрута» в главе «Настройки

системы навигации» .

Рис. 55. Маршрут

38

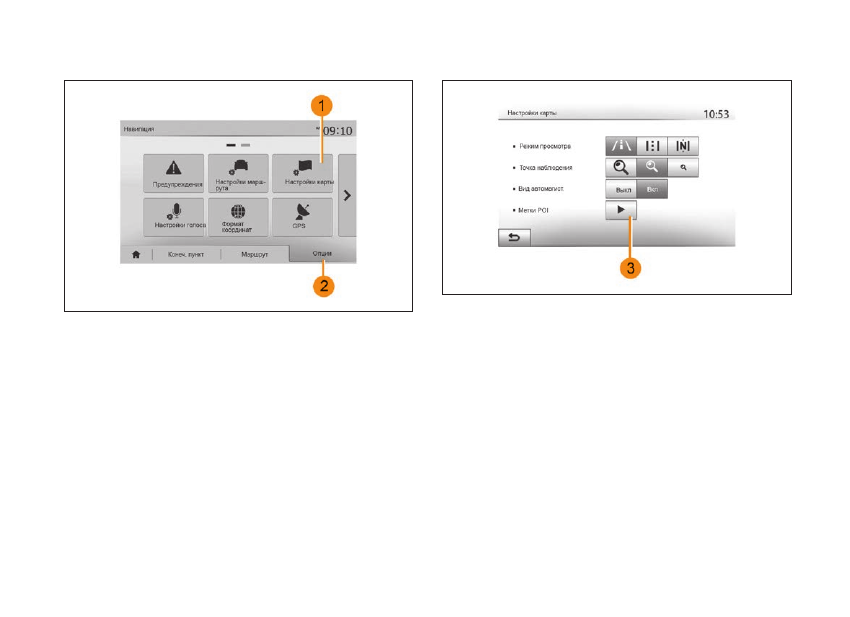

НАСТРОЙКИ КАРТЫ

В меню навигации нажмите 2, а затем 1  для перехода в

меню настроек карты .

Настройка режима отображения

Данная функция позволяет изменить перспективный вид

карты 3D, на вид сверху вниз 2D и на вид, где север всегда

находится сверху . Нажмите «3D», «2D» или «2D-север» .

Выберите точку обзора

Данная функция позволит Вам настроить масштаб и выбрать

угол наклона .

Выберите желаемый уровень приближения из трех имею-

щихся уровней .

Вид дороги

Данная функция позволяет включать/отключать вид дороги .

Нажмите «Вкл .» для включения функции или «Выкл .» для ее

отключения .

Рис. 56. Настройки карты

Рис. 57. Настройка режима отображения
