27

ме ни  оран же вая  под свет ка  сим во ла

выбран ной кноп ки гас нет и после-

дую щая  регу ли ров ка  воз мож на

толь ко  после  нажа тия  кноп ки

2 или 3 .

Вну трен нее  зер ка ло задне-

го  вида  регу ли ру ет ся  пово ро том

вокруг  шар нир ной  голов ки .  При

осле пле нии  све том  фар  дви жу ще го-

ся  сзади  транс пор та  изме ни те  угол

накло на  зер ка ла  при  помо щи  ры-

чаж ка 1 (рис . 26) . Вну трен нее зер-

ка ло  без  рычаж ка  1,  с  про ти во осле-

пляю щим  покры ти ем,  изме не ние

угла накло на этого зер ка ла не пре-

дус ма три ва ет ся .

В  вари ант ном

испол не нии  может  уста на вли вать-

ся  вну трен нее  зер ка ло  без  рычаж -

ка  1,  с  про ти во осле пляю щим  покры-

ти ем,  изме не ние  угла  накло на  этого

зер ка ла  не  пре дус ма три ва ет ся .

Кон тей нер  для  хра не ния очков

и мел ких вещей (рис . 27) рас по ло-

 жен  над  вну трен ним  зер ка лом

задне го  вида .  Откры ва ет ся  кон тей-

нер путем нажа тия на него вниз, зак-

ры ва ет ся – путем нажа тия вверх, до

фик са ции .

Авто мо биль  ком плек ту ет ся  дат-

чи ком дождя (рис . 28) систе мы авто-

ма ти че ско го  упра вле ния  внеш ним

осве ще ни ем .

Про ти во сол неч ные  козырь ки

над местом води

те

ля и местом

перед не го  пас са жи ра,  в  зави си мо-

сти от напра вле ния лучей солнца,

можно  уста но вить  из  поло же ния  «

I»

(рис . 29) в поло же ния «

II» или «III» .

Про ти во сол неч ный  козы рек  пас са-

жи ра  имеет  зер ка ло  с  вну трен ней

сто ро ны  (рис .  29) .

Обо ру до ва ние  сало на

Наруж ные  зер ка ла  регу ли ру ют-

ся пуль том упра вле ния 1 в моду ле

двери води те ля (рис . 6, 25) . Перед

нача лом  дви же ния  необхо ди мо

обес пе чить  опти маль ный  задний

обзор .  Для  регу ли ров ки  пра во го

зер ка ла  нажать  кноп ку

3  (сим вол  R),

для  регу ли ров ки  лево го  зер ка ла

нажать  кноп ку

2  (сим вол  L) .  Сим вол

выбран ной кноп ки при этом под све-

чи ва ет ся  оран же вым  све том .  Рабо та

с  зер ка ла ми  раз ре ше на  в  тече ние

30 секунд после выклю че ния зажи-

га ния, если за это время не была

откры та дверь води те ля, а также в

тече ние 30 секунд после зак ры тия

двери  води те ля  при  выклю чен ном

зажи га нии .  По  исте че нии  этого  вре-

Рис . 27 . Контейнер для хранения

Рис . 28 . Датчик дождя

Рис . 29 . Противосолнечные козырьки

28

Рис . 30 . Прикуриватель

Рис . 31 . Крышка вещевого ящика

пози ция

2 . Для отпи ра ния замка

наж ми те  на  кноп ку  выклю ча те ля .

После отпу ска ния руки кноп ка воз-

вра ща ет ся  в  исход ное  поло же ние .

Чтобы открыть крыш ку

веще во го

ящика, необхо ди мо  потя нуть  на  себя

кла ви шу

1 (рис . 31) замка и потя-

нуть крыш ку 2 на себя . При откры той

крыш ке  вну трен няя  часть  веще во го

ящика  осве ща ет ся  фона рем,  если

вклю че ны  габа рит ные  огни .

Радио при ем ник  и  прои гры ва тель

зву ко вых  фай лов  имеют  воз мож-

ность  под клю че ния

USB­нако пи те­

ля 1 (рис . 32), объе мом от 1 до 64

Гб,  для  вос про из ве де ния  на  радио-

при ем ни ке  и  прои гры ва те ле  зву ко-

вых фай лов аудио-, видеофай лов и

изо бра же ний .

Разъем  для  под клю че ния  USB-

нако пи те ля  рас по ло жен  в

вещевом

ящике 2 (рис . 32) .

ВНИ МА НИЕ!

1 . Не вставляйте в патрон при­

куривателя ничего кроме штат­

ной подвижной части прикури­

вателя .

2 . Никогда не удерживайте

принудительно прикуриватель в

нажатом положении, это может

привести к его повреждению:

перегреву и перегоранию спира­

ли . При этом сработает биметал­

лический предохранитель прику­

ривателя, что приведет к перего­

ранию плавкого предохранителя

в монтажном блоке автомобиля .

3 . Не допускается чистка спи­

рали подвижной части прикури­

При ку ри ва тель  1 (рис . 30, пози-

ция  1)  рабо та ет  неза ви си мо  от  по-

ло же ния  выклю ча те ля  зажи га ния

(т .е .  и  при  выклю чен ном  зажи га нии) .

Воспользоваться прикуривателем

можно нажатием на кнопку подвиж-

ной части (патрона) до ее фикси-

рованного положения . Примерно

через 20 секунд подвижная часть

(патрон) автоматически возвраща-

ется в исходное положение и готова

к применению .

В вариантном исполнении вме-

сто прикуривателя устанавливает-

ся патрон для подключения допол-

нительного электрооборудования

напряжением 12 вольт и мощностью

не более 120 Вт (10 А) .

Выклю ча тель  при во да  замка

багаж ни ка пока зан на рисун ке 30,

Рис . 30а . Размеры вилки

для подключения дополнительных

электроприборов в патроне

29

ля или на его патрон может при­

вести к неисправности электри­

ческой системы автомобиля или

короткому замыканию .

9 . В гнездо для подключения

дополнительного электрообору­

дования не вставлять более од­

ного электрического прибора . Не

использовать двойные (и более)

адаптеры для подключения ав­

томобильных электрических

аксессуаров .

10 . Использовать электриче­

ские приборы с размерами вилки,

указанными на рисунке 30а .

11 . Использование аксессуа­

ров, не соответствующих разме­

рам на рис . 30а, может привести

к плохому контакту и застрева­

нию вилки (разъема) .

12 . Перегрузка напряжения

патрона и плохой контакт вилки

в патроне могут привести к сра­

батыванию встроенного в пат­

рон предохранителя, который



временно отключит электриче­

ский аксессуар . В случае повтор­

ного срабатывания предохрани­

теля электрический аксессуар

отключить для проверки, не до­

водя до короткого замыкания в

цепи автомобиля .

13 . Не оставляйте подключен­

ные к патрону электроприборы,

если водитель и пассажиры по­

кидают салон автомобиля или



автомобиль ставится на дли­

тельную стоянку (хранение) .

ПРЕ ДУ ПРЕЖ ДЕ НИЕ

Не  сле ду ет  каса ть ся  рука ми

нагре ва тель но го  элемен та  при­

ку ри ва те ля,  это  может  при ве сти  к

ожогу или к пов реж де нию нагре­

ва тель но го  элемен та .

Система

автоматического управления

стеклоочистителем

и внешним освещением

1 .  Авто ма ти че ское  упра вле ние

очи сти те лем  ветро во го  сте кла .

Систе ма  авто ма ти че ско го  упра в-

ле ния  очи сти те лем  ветро во го  сте кла

(систе ма  очист ки)  позво ля ет  вклю-

чать и выклю чать очи сти тель авто-

ма ти че ски,  в  зави си мо сти  от  нали чия

капель дождя на ветро вом сте кле

авто мо би ля .

Систе ма  очист ки  рабо та ет  толь ко

при  вклю чен ном  зажи га нии .

1.1.  Вклю че ние  систе мы  очист ки.

Для  вклю че ния  систе мы  очист-

ки  необхо ди мо  пере клю ча тель  чув-

стви тель но сти  дат чи ка  дождя,  рас-

по ло жен ный  за  зер ка лом  задне го

вида  в  наклад ке  дат чи ка,  пере ве сти

из  поло же ния

«0» в любое дру гое

поло же ние  от

«1» до «4», а пра вый

вателя металлическими предме­

тами, это может привести к ее

повреждению .

4 . Всегда проверяйте отключе­

ние прикуривателя .

5 . Оставляя детей в автомо­

биле без присмотра, в качестве

предосторожности всегда извле­

кайте прикуриватель из гнезда .

6 . При замене необходимо

использовать только типы предо­

хранителей, которые рекомендо­

ваны для данного автомобиля .

7 . Всегда вставляйте под­

вижную часть прикуривателя

(патрон) в гнездо прикуривателя

после использования .

8 . Вставка посторонних пред­

метов или попадание какой­либо

жидкости в гнездо прикуривате­

Рис . 32 . Разъем для подключения

USB­накопителя

30

левое поло же ние) . В этом режи ме

осу щест вля ет ся  руч ное  упра вле ние

уста нов кой  подру ле во го  пере клю-

ча те ля  сте кло очи сти те ля  в  соот вет-

ствую щее  поло же ние:  «пре ры ви сто»,

«номи наль ная  ско рость»,  «повы шен-

ная  ско рость» .

В  пре ры ви стом  режи ме  очи сти-

тель дела ет ход щеток один раз в

нес коль ко секунд с постоян ным ин-

тер ва лом,  неза ви си мо  от  нали чия

капель на ветро вом сте кле .

При  выклю че нии  зажи га ния  рабо-

та  сте кло очи сти те ля  пре кра ща ет ся .

Щетки  уста на вли ва ют ся  в  пар ко вое

поло же ние .

2 .  Авто ма ти че ское  упра вле ние

внеш ним  осве ще ни ем .

Систе ма  авто ма ти че ско го  упра в-

ле ния  внеш ним  осве ще ни ем  (систе-

ма  осве ще ния)  позво ля ет  вклю чать

и выклю

чать габа

рит

ные огни и

фары  ближ не го  света  авто мо би ля

в  зави си мо сти  от  уров ня  вне шней

осве щен но сти .  Напри мер,  в  сумер-

ках, а также при въез де в тон нель

или гараж .

Систе ма  осве ще ния  рабо та ет

толь ко  при  вклю чен ном  зажи га нии .

2.1.  Вклю че ние  систе мы  осве­

ще ния.

Чтобы  вклю чить  систе му  осве ще-

ния,  необхо ди мо  пере ве сти  пере-

клю ча тель  наруж но го  осве ще ния

(далее – ПНО) в моду ле упра вле ния

све то тех ни кой  в  поло же ние

  .

При  вклю чен ной  систе ме  габа-

рит ные огни и фары ближ не го света

будут  авто ма ти че ски  вклю ча ть ся  и

выклю ча ть ся  в  зави си мо сти  от  усло-

вий  вне шней  осве щен но сти .

При ме ча ние . При рабо те систе мы

осве ще ния  в  режи ме  авто ма ти че ско го

упра вле ния  даль ний  свет  фар  вклю ча-

ет ся  толь ко  в  крат ко вре мен ном  режи-

ме . Чтобы вклю чить на дли тель ное время

даль ний  свет  фар,  необхо ди мо  пере ве-

сти  пере клю ча тель  ПНО  в  поло же ние

«ближ ний свет фар» .



2.2.  Выклю че ние  систе мы  ос­

ве ще ния.

Для  отклю че ния  систе мы  осве-

ще ния  необхо ди мо  пере ве сти  пере-

клю ча тель  наруж но го  осве ще ния  в

моду ле  упра вле ния  све то тех ни кой

из  поло же ния

  в  поло же ние

«выклю че но» .  При  выклю чен ной

систе ме  осве ще ния  вклю че ние  и

выклю че ние  габа рит ных  огней  и  фар

ближ не го  света  осу щест вля ет ся

вруч ную от ПНО .

подру ле вой  пере клю ча тель  пере ве-

сти  в  поло же ние  «пре ры ви сто» .  При

этом  щетки  очи сти те ля  дела ют  один

ход, после чего будут вклю ча ть ся

или  выклю ча ть ся,  в  зави си мо сти

от коли че ства капель дождя, попа-

дающих на ветро вое сте кло .

Если систе ма очист ки уже была

вклю че на,  то  при  вклю че нии  зажи-

га ния щетки также дела ют один ход,

и  систе ма  очист ки  вклю ча ет ся  в

рабо ту .

При ме ча ние .  Пре дус мо тре на  4-сту-

пен ча тая  регу ли ров ка  чув стви тель но сти

дат чи ка  дождя .  Самая  высо кая  чув стви-

тель ность  при  уста нов ке  пере клю ча те ля

по часо вой стрел ке в край нее пра вое

поло же ние  «4» .

При  обна ру же нии  неис прав но-

сти  систе ма  очист ки  авто ма ти че ски

пере хо дит  в  режим  руч но го  упра вле-

ния  сте кло очи сти те лем  (см .  п .1 .2) .

1.2.  Выклю че ние  систе мы

очист ки.

Очи сти тель  выклю ча ет ся,  если

пере ве сти  пра вый  подру ле вой  пере-

клю ча тель  в  поло же ние  «выклю че но» .

Чтобы  выклю чить  авто ма ти че-

скую систе му очист ки и перей ти в

режим  руч но го  упра вле ния  сте кло-

очи сти те лем,  нужно  пере клю ча тель

чув стви тель но сти  дат чи ка  дождя

пере ве сти  в  поло же ние  «0»  (край нее

31

Рис . 34 . Открывание капота

Блок­фары

На

авто мо би ле

уста но вле ны

блок-фары  с  пласт мас со вы ми  рас-

се ива те ля ми,  имею щи ми  анти аб ра-

зив ное  лако вое  покры тие .

ВНИ МА НИЕ!

Во  избе жа ние  помут не ния  и

появле ния  цара пин,  никог да  не

сти рай те  с  наруж ной  поверх но­

сти  рас се ива те лей  высох шие

загряз не ния,

пред ва ри тель но

обиль но  сма чи вай те  поверх ность

теплой водой . Не при ме няй те для

очист ки,  напри мер,  от  нале ди,

острые  пред ме ты,  не  исполь зуй­

те  авто ма ти че ские  мойки  машин,

где  при сут ству ет  кон такт  мою­

щих  щеток  с  рас се ива те лем,  так

как это может при ве сти к пов­

реж де нию  защит но го  лака  и,  как

след ствие,  отсло е нию  лака  от

рас се ива те ля  блок­фары  при

даль ней шей  эксплу а та ции .

Чтобы  не  пов ре дить  пласт мас­

со вые  рас се ива те ли  блок­фар

при мойке, не при ме няй те агрес­

сив ные  и  абра зив ные  чистя щие

сред ства  или  хими че ские  раз­

ба ви те ли .  Необхо ди мо  при ме­

нять чистую теплую воду, мяг кую

губку и мыло .

Капот

Для досту па в мотор ный отсек

потя ни те на себя рукоят ку (рис . 33),

рас по ло жен ную  под  панелью  при бо-

ров  с  левой  сто ро ны .  При под ни ми те

капот  за  сере ди ну  перед ней  кром ки,

через  обра зо вав шую ся  щель  под ни-

ми те  вверх  ручку  пре дох ра ни тель-

но го  крюч ка  (рис .  34)  и  под ни ми те

капот . Вынь те упор 1 (рис . 35) из

дер жа те ля  на  капо те  и  уста но ви те

в гнез до на осно ва нии крыла, как

пока за но  на  рисун ке .

Перед тем как зак

рыть капот,

нем но го  при под ни ми те  его;  осво бо-

ди те  из  гнез да  и  зафик си руй те  упор

в  дер жа те ле  на  капо те .  Зак ры ва ет ся

капот  под  дей стви ем  соб ствен ной

тяже сти, для чего опу стить его с

высо ты  при мер но  20-25  сан ти ме т-

ров .  При  зак ры ва нии  капо та  про-

верь те  надеж ность  сра ба ты ва ния

замка: в момент запи ра ния дол жен

быть  слы шен  харак тер ный  щел чок .

ВНИ МА НИЕ!

Перед закрытием капота, во

избежание деформации метал­

ла и образования скола краски,

убедитесь в надежной фиксации

держателя .

Будьте предельно вниматель­

ны при закрывании капота если

рядом находятся дети .

Во избежание повреждений не

включайте очиститель ветрового

стекла при открытом капоте .

Рис . 33 . Рукоятка

32

ры ва нии  будь те  пре дель но  вни­

ма тель ны,  осо бен но  если  рядом

нахо дят ся  дети .

Проб ка  топлив но го  бака

Для досту па к проб ке 1 (рис . 37)

топлив но го  бака  открой те  крыш ку  3,

кото рая  нахо дит ся  с  пра вой  сто ро-

ны  авто мо би ля .  Проб ка  откры ва ет ся

пово ро том  про тив  часо вой  стрел-

ки .  Заво ра чи вать  проб ку  сле ду ет

по  часо вой стрел ке до  появле ния

харак тер ных  щелч ков .  Гиб кий  пово-

док 2 откры той проб ки заве ди те за

крю чок  на  крыш ке .  Гиб кий  пово док

исклю ча ет  воз мож ность  поте рять

проб ку  при  заправ ке  авто мо би ля  и

не  позво ля ет  зак рыть  крыш ку,  если

проб ка  не  завер ну та  в  гор ло ви ну

топлив но го  бака .

ПРЕ ДУ ПРЕЖ ДЕ НИЕ!

Бен зин, а также его пары ядо­

виты  и  огнео пас ны!  Соблю дай те

меры  пре до сто рож но сти  и  пра­

ви ла  пожар ной  безо пас но сти!

Избе гай те  попа да ния  бен зи на  на

кожу и одеж ду, а паров бен зи на –

в дыха тель ные пути . При заправ­

ке  авто мо би ля  избе гай те  попа­

да ния  бен зи на  на  лако кра соч ное

покры тие  и  рези но тех ни че ские

изде лия .

Крышка багажника

Замок  крыш ки  багаж ни ка  откры-

ва ет ся  кноп кой

 на пуль

те

дистан цион но го  упра вле ния  или

пово ро том  по  часо вой  стрел ке  клю-

ча в замке (рис . 36) .

В вариантном

исполнении замок крышки багаж-

ника открывается выключателем 2

из  сало на  (рис . 30) . Освещение в

багажнике включается при откры-

вании крышки багажника и вклю-

ченными габаритными огнями толь-

ко

в вариантном исполнении .

ВНИ МА НИЕ!

Крыш ка  багаж ни ка  является

источ ни ком  повы шен ной  трав­

мо оп ас но сти .  Поэ то му  при  зак­

Рис . 35 . Установка капота

Рис . 36 . Открывание багажника

Рис . 37 . Пробка топливного бака

33

вации звукового сигнала изгото­

витель не несет ответственности

за дальнейшее состояние и экс­

плуатационные характеристики

модуля НПБВ Вашего автомо­

биля .

4 –

  ком би на ция  при бо ров .

5 –

  пере клю ча тель  сте кло очи­

сти те лей .

6 –

  выклю ча тель  зажи га ния .

7–

  выклю ча тель  обо гре ва  зад­

не го  сте кла . Обо грев задне го сте-

кла  вклю ча ет ся  нажа ти ем  на  кла-

ви шу  и  отклю ча ет ся  при  пов тор ном

нажа тии .

Обо гре ва тель  задне го  сте кла  ра-

бо та ет  толь ко  при  уста нов ке  ключа

в  выклю ча те ле  зажи га ния  в  пози -

цию «1» .

В слу чае пово ро та ключа в выклю-

ча те ле  зажи га ния  в  пози цию  «0»

при  вклю чен ном  обо гре ва те ле  –

функ ция  обо гре ва  отклю ча ет ся .  При

пов тор ном  запу ске  дви га те ля  –

функ ция  обо гре ва те ля  вос ста на в-

ли ва ет ся  без  допол ни тель но го  на-

жа тия  на  кла ви шу  выклю ча те ля .

Кон троль ный  све то вой  инди ка-

тор,  рас по ло жен ный  на  кла ви ше

выклю ча те ля,  све тит ся  жел тым  све-

том в тече ние всего вре ме ни рабо ты

обо гре ва те ля .

ОРГАНЫ УПРАВЛЕНИЯ

И ПРИБОРЫ

1 –

  модуль  упра вле ния  све то­

тех ни кой .

2 –

  пере клю ча тель  све то вой

сиг на ли за ции .

3 –

  зоны  вклю ча теля  зву ко во го

сиг на ла .

ВНИ МА НИЕ!

1 . Активация звукового сигнала

осуществляется путем нажатия на

крышку модуля в верхней части, в

зоне, обозначенной штрихпунк­

тирной линией (рис . 40) .

2 . Запрещается активировать

звуковой сигнал ударом по

крышке модуля!

3 . Во избежание разрыва

крышки модуля НПБВ не пытать­

ся активировать звуковой сигнал

ниже рекомендованной зоны,

выделенной штрихпунктирной

линией (рис . 40) . Принятые меры

по корректному обращению со

звуковым сигналом продлят срок

службы модуля НПБВ и надол­

го сохранят его товарный вид .

В случае непринятия Вами реко­

мендаций по корректной акти­

ВНИ МА НИЕ!

Во  избе жа ние  раз ряд ки  акку­

му ля тор ной  бата реи  при  не  рабо­

таю щем  дви га те ле  не  допу скай те

вклю че ния  обо гре ва те ля  задне го

сте кла на более дли тель ный про­

ме жу ток  вре ме ни,  чем  это  не­

обхо ди мо .

При  очист ке  вну трен ней  по­

верх но сти  задне го  сте кла  запре­

ща ет ся  поль зо вать ся  остры ми

пред ме та ми,  а  также  чистя щи­

ми  сред ства ми,  содер жа щи ми

абра зив ные  мате ри а лы,  т .к .  они

могут  пов ре дить  про вод ни ки,

нане сен ные  на  сте кло .

8 –

выклю ча тель  ава рий ной

сиг на ли за ции .  Ава рий ная  све то-

вая  сиг на ли за ция  вклю ча ет ся  нажа-

ти ем  на  кноп ку  и  отклю ча ет ся  при

пов тор ном  нажа тии .

При  вклю че нии  ава рий ной  све то-

вой  сиг на ли за ции  рабо та ют  все  ука-

за те ли  пово ро тов,  и  све тит ся  мигаю -

щим  крас ным  све том  сиг на ли за тор

ава рий ной  сиг на ли за ции  в  ком би-

на ции  при бо ров .

Ава рий ная  све то вая  сиг на ли за-

ция опо ве ща ет, что на дан ный мо-

мент  транс порт ное  сред ство  пред-

ста вля ет  опас ность  для  дру гих

участ ни ков  дви же ния .

3



Р .Э . LADA PRIORA

34

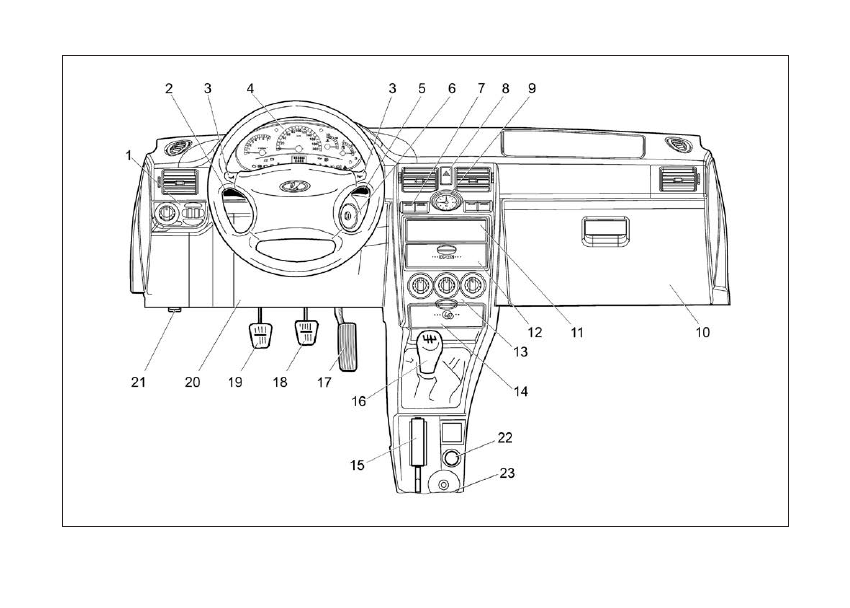

Рис . 38 . Органы управления и приборы
