97

206060-0000020 РЭ

4.11 куЗоВ

4.11.1 облицоВкА куЗоВА

Облицовка  кузова  выполнена  с  примене-

нием  оцинкованного  стального  листа,  алю-

миниевых и стеклопластиковых панелей.

Борта и крыша – цельнотянутые. Листы по

контуру приварены к каркасу, а к остальным

балкам каркаса – приклеены. Стыки листов

зашпатлеваны.

Передняя и задняя части автобуса – стек-

лопластиковые. Закреплены на каркасе с по-

мощью  клея.  Стыки  панелей  с  кузовом  за-

шпатлеваны.

Буфера 4 и 10 (рис. 4.11.1.1) – стеклоплас-

тиковые,  съемные.  Закреплены  на  кузове

гайками.

Передняя  крышка  3  и  задняя  крышка  11

– стеклопластиковые имеют замки для фик-

сации в закрытом положении. При открытой

крышке  3  обеспечивается  доступ  к  меха-

низму  стеклоочистителя,  бачку  стеклоомы-

вателя,  фронтальному  отопителю,  при  от-

крытой  крышке  11  обеспечивается  доступ

в моторный отсек, к задним фонарям, бачку

гидропривода  вентилятора,  расширитель-

ному бачку системы охлаждения, крану быс-

трого прогрева двигателя.

Крышки люков боковин кузова 9, 13, 14,

17,  18  –  алюминиевые,  сварные,  установ-

лены  на    петлях.  Оборудованы  газовыми

упорами, защелками и замками.

Крышки люков боковины 8 и 16 – алюми-

ниевые, съемные.

Рисунок 4.11.1.1 – Облицовка кузова:

1 - люки крыши; 2 - держатель зеркал; 3 - крышка доступа к фронтальному отопителю, стеклоочис-

тителю, бачку стеклоомывателя; 4, 10 - буфер; 5 - двери салона; 6 - кран аварийного открывания

дверей; 7 - крышка люка топливнозаливной горловины; 8 - крышка доступа к отсеку аккумуляторов;

9, 11, 13 - крышки моторного отсека; 12 - решетка воздухозаборника; 14 - крышка блока диагностики

пневмоситем; 15 - крышка люка заливной горловины бака AdBlue; 16 - крышка доступа к запасному

колесу*; 17 - крышка доступа к инструментальному ящику*; 18 - крышка доступа в багажный отсек*

* - для автобуса МАЗ 226

5

6

8

9

10

11

12

13

14

4

3

2

7

1

6

5

15

16

17

18

98

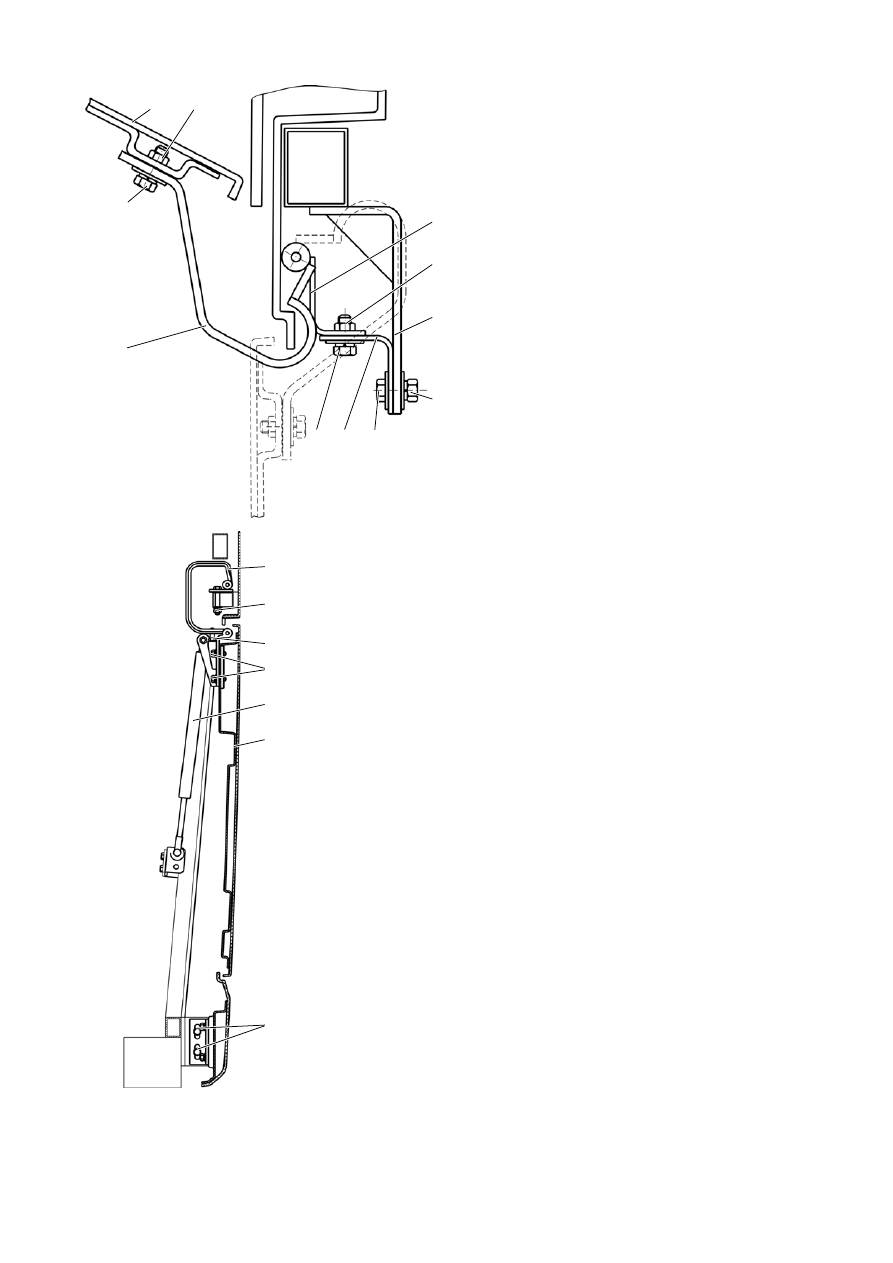

Рисунок 4.11.1.2 – Крепление передней

крышки:

1, 3, 6 - кронштейн; 2, 4, 11 - гайки; 5, 7, 9 - болты;

8 - петля; 10 - передняя крышка

5

6

8

9

10

4

3

2

7

1

11

Рисунок 4.11.1.3 – Крепление

крышки моторного отсека:

1 - петля; 2 - гайка; 3, 4, 7 - болты;

5 - газовая пружина; 6 - крышка

5

6

4

3

2

7

1

Регулировка передней крышки

Передняя  крышка  крепится  на  петле  8

(рис.  4.11.1.2).  В  открытом  положении

крышка  фиксируется  упором.  Крышка

должна  располагаться  в  одну  линию  с

облицовкой  передка  автобуса,  при  необ-

ходимости  регулировки  –  перемещать

крышку 10 в вертикальном и горизонталь-

ном  направлениях  (при  «отпущенных»

гайках  4)  до  достижения  требуемого  по-

ложения. Так же имеется возможность пе-

ремещать крышку в вертикальном направ-

лении при «отпущенных» гайках 11.

Регулировка положения крышки в про-

дольном  направлении  производится  при

отпущенных гайках 2.

Зазоры между крышкой и облицовочными

панелями должны быть равномерны и не от-

личаться более чем на 2 мм, а также высту-

пать или утопать за поверхность облицовки

более чем на 2 мм.

После регулировки проверить отсутствие

контакта крышки при ее открывании с обли-

цовкой автобуса.

 Регулировка крышки моторного

отсека

Зазор между крышкой моторного отсека 6

(рис.  4.11.1.3)  и  облицовочными  панелями

должны быть равномерным и не отличаться

более чем на 2 мм, а также крышка не должна

выступать или утопать за поверхность обли-

цовки более чем на 2 мм. При необходимости

зазоры  и  положение  крышки  в  продольном

направлении можно отрегулировать при «от-

пущенных» гайках 2 перемещением крышки

с петлей, в вертикальном направлении – при

«отпущенных» болтах 4. Регулировка высту-

пания (утопания) производиться для верхнего

края  крышки  выкручиванием  (вворачива-

нием) болта 3, а для нижнего края перемеще-

нием клина замка крышки.

Зазор между крышкой и буфером обеспе-

чивается  перемещением  буфера  при  отжа-

тых болтах 7.

99

206060-0000020 РЭ

После регулировки проверить отсутствие

контакта  крышки  при  ее  открывании  и  за-

крывании с облицовкой автобуса.

Регулировка боковых крышек

При  регулировке  положения  крышки  7

(рис.  4.11.1.4)  необходимо  выдержать  уста-

новленные зазоры (размеры «Б», «В» и «Г»)

между крышкой и облицовочными панелями.

Крышка не должна выступать или утопать за

поверхность облицовки более чем на 2 мм.

При необходимости зазоры в вертикальном

направлении  (размеры  «В»  и  «Г»),  а  также

утопание (выступание) крышки можно отре-

гулировать ее перемещением при отпущен-

ных болтах 8. Регулировка в продольном на-

правлении (размер «Б») осуществляется при

отпущенных гайках 3.

После регулировки проверить отсутствие

контакта  крышки  с  облицовкой

автобуса при ее открывании и за-

крывании.

Внимание!  крышки  обору-

дованы  газовыми  пружинами,

обеспечивающими

плотное

прилегание  крышки  к  уплот-

нителю.  При  закрывании,

крышку необходимо придержи-

вать  за  ручку.  невыполнение

данного  требования,    может

привести к деформации дета-

лей  запорного  устройства  и

выходу его из строя.

Регулировка крышки аккуму-

ляторного отсека и крышки

доступа к запасному колесу

Регулировка  рассмотрена  на  при-

мере  крышки  аккумуляторного  отсека.

При  регулировке  положения  крышки  1

(рис. 4.11.1.5) необходимо выдержать ус-

тановленные  зазоры  (размеры  «Б»,  «В»)

между крышкой и облицовочными пане-

лями. Крышка не должна выступать или

утопать за поверхность облицовки более

чем на 2 мм. При необходимости зазор в

вертикальном направлении (размер «В»)

можно  отрегулировать  перемещением

крышки  при  отпущенных  болтах  4.  Ре-

гулировка  зазора  в  продольном  направ-

лении  (размер  «Б»)  осуществляется  при

отпущенных болтах 2. Утопание (высту-

пание)  крышки  можно  отрегулировать

перемещением  кронштейна  5  при  отпу-

щенных болтах 6.

После  регулировки  проверить  отсутс-

твие контакта крышки с облицовкой авто-

буса при ее открывании и закрывании.

Рисунок 4.11.1.4 – Крепление боковых крышек:

1, 6 - петля; 2 - винт; 3 - гайка; 4 - ось; 5 - кузов; 7 - крышка;

8 - болт; 9 - кронштейн

4

5

7

8

9

2

3

2

6

1

Рисунок 4.11.1.5 – Крепление крышки

аккумуляторного отсека:

1 - крышка; 2, 4, 6 - болт; 3 - ось; 5 - кронштейн

1

5

6

4

3

2

3

100

4.11.2 осТекление

Ветровое стекло изготовлено из трехслой-

ного  стекла  и  вклеено  в  проем  передней

стеклопластиковой  панели.  Боковые  стекла

и заднее стекло изготовлены из закаленного

стекла  и  вклеены  в  проемы.  По  желанию

потребителя стекла могут быть изготовлены

из  теплопоглощающего  стекла  различных

оттенков.

Стекла  дверей  изготовлены  из  закален-

ного стекла и вклеены в проемы дверей.

Стекла  бокового  и  заднего  рейсоуказате-

лей изготовлены из бесцветного закаленного

стекла  и  вклеены  в  кузов  автобуса.  Пере-

дний рейсоуказатель находится за ветровым

стеклом автобуса.

Окно  водителя  состоит  из  рамки  2

(рис.  4.11.2.1),  изготовленной  из  алюмини-

евых профилей в которую вклеены верхнее

стекло 4, нижнее стекло 7 и заднее стекло 1.

Переднее  стекло  6  оборудовано  электропо-

догревом и закреплено в рамке резиновыми

профилями. Подвижное стекло 3 может пе-

ремещаться  по  алюминиевому  профилю

на  полиамидных  направляющих  и  фикси-

роваться  в  переднем  положении  защелкой

ручки  5.  Рамка  окна  водителя  вклеена  в

проем каркаса автобуса.

Автобусы  оборудуются  несколькими

клапанными  или  сдвижными  форточ-

ками.  Клапанная  форточка  состоит  из

рамки  1  (рис.  4.11.2.2),  изготовленной

из  специальных  алюминиевых  профилей.

Рамка форточки вклеена в каркас автобуса.

В  нижний  профиль  рамки  вставлен  алю-

миниевый  профиль  9,  в  который  вклеено

стекло  4  форточки.  Стекло  форточки  в  за-

крытом состоянии прижато к уплотнителю 2

пружинами 7, предварительное сжатие кото-

рых  производится  при  заворачивании  вин-

тов  8  крепления  профиля  6.    В  открытом

положении  стекло  форточки  прижимается

пружинами  7  к  резиновым  упорам  5.  На

форточках по 4 пружины. К стеклу форточки

двумя винтами крепится ручка 3.

ЗАМЕНА СТЕКОЛ

Внимание!    Запрещается  произво-

дить  работы  по  снятию  и  установке

стекол без защитных очков и перчаток!

Замена  производится  в  следующем  по-

рядке:

–  удалить  острым  ножом  или  зачистным

инструментом с кузова остатки клея;

–  на  очищенную  поверхность  нанести

праймер;

1

2

3

4

5

7

6

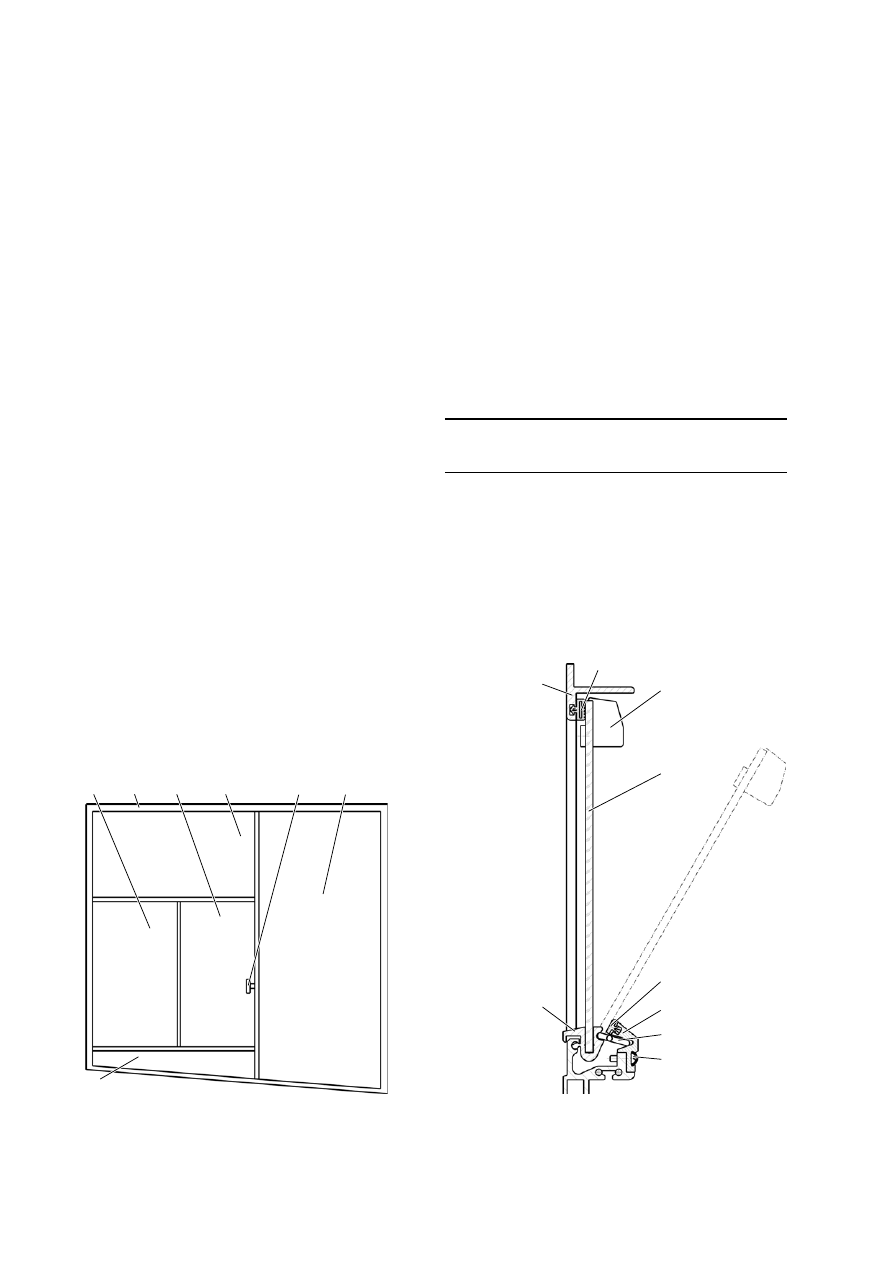

Рисунок 4.11.2.1 – Окно водителя:

1 - заднее стекло; 2 - рамка; 3 - подвижное

стекло; 4 - верхнее стекло; 5 - ручка; 6 - пе-

реднее стекло; 7 - нижнее стекло

5

7

8

9

6

Рисунок 4.11.2.2 – Форточка:

1 - рамка; 2 - уплотнитель; 3 - ручка;

4 - стекло; 5 - упор; 6, 9 - алюминиевые

профили; 7 - пружина; 8 - винт

1

2

3

4
