МАЗ 6430В7, 6430В9, 5440В3, 5440В5, 5440В7, 5440В9, 5340В2, 5340В3, 5340В5, 5340В7, 5340В9, 6312В3, 6312В5, 6312В7, 6312В9. Руководство - часть 9

3 7

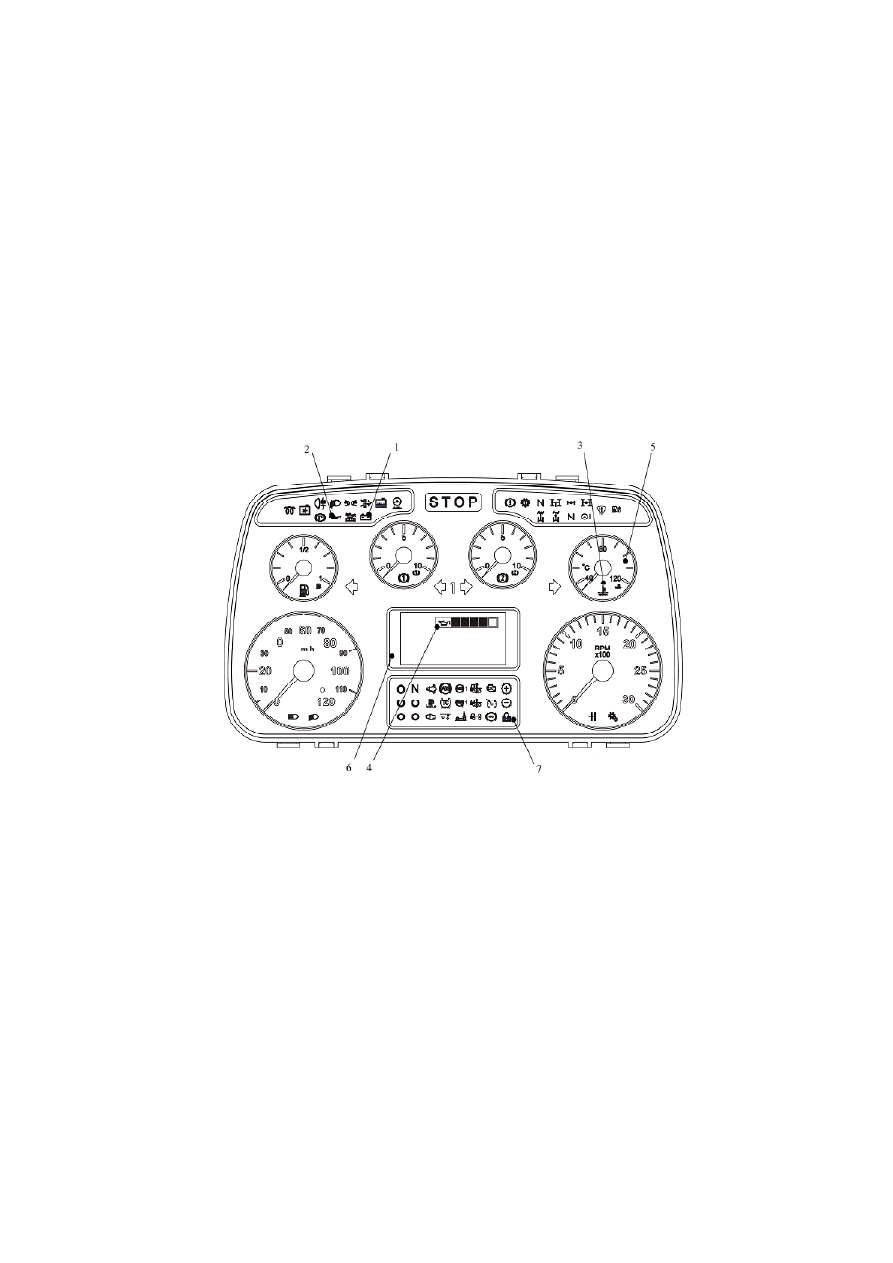

1–контрольный  индикатор  зарядки  АКБ;  2–контрольный  индикатор  ава-
рийного  давления  масла;  3–контрольный  индикатор  аварийной  темпе-
ратуры  ОЖ;  4–указатель  давления  масла;  5–указатель  температуры  ОЖ;
6–МФМ;  7–панель  индикации.

Рисунок  3.2.5  –  Контрольные  индикаторы  и  приборы  индикации  систем

двигателя  на  цифровом  щитке  приборов

3 8

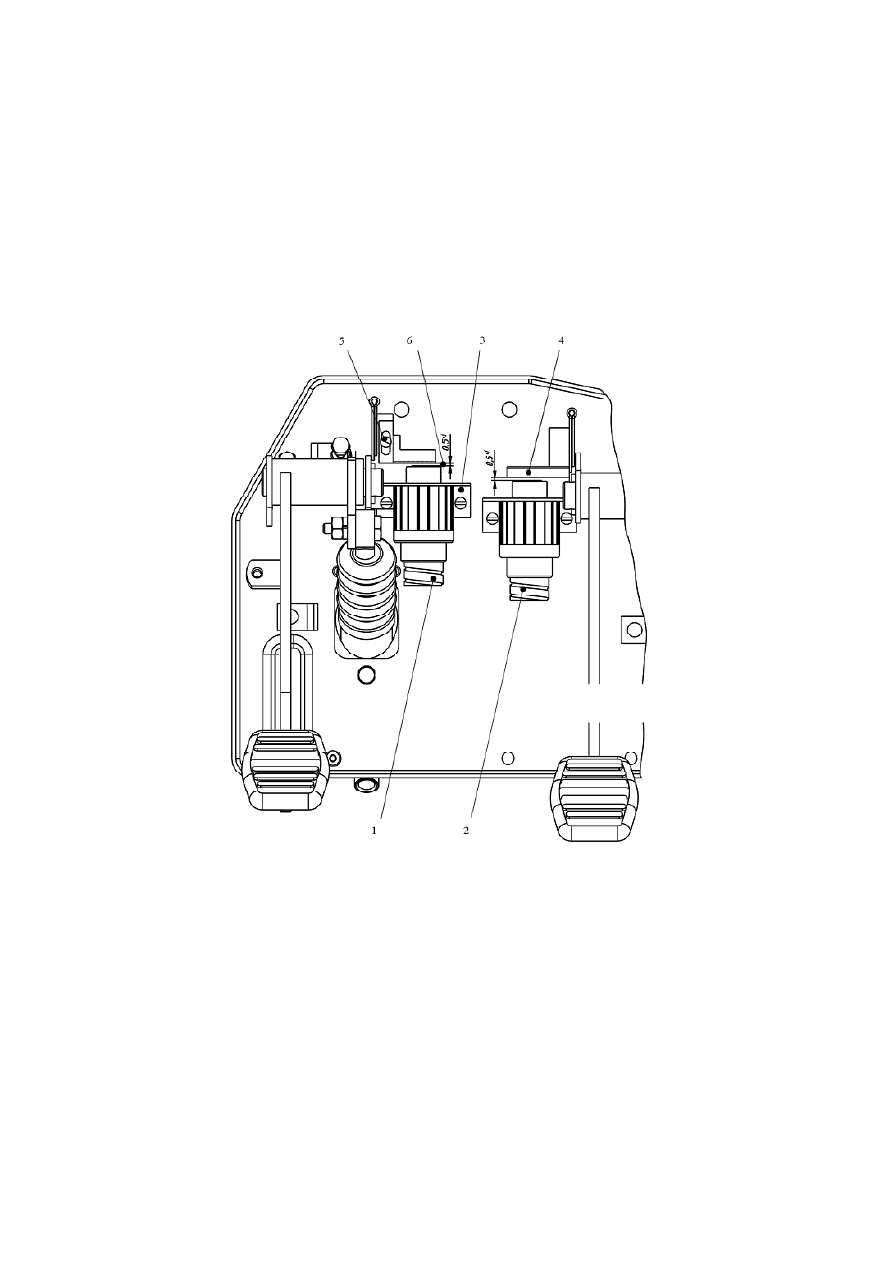

1–датчик педали сцепления; 2–датчик педали тормоза; 3–кронштейн креп-
ления  датчика;  4–пластина;  5–регулировочный  винт;  6–рабочий  зазор.

Рисунок  3.2.6  –  Установка  подпедальных  датчиков  сцепления  и  тормоза

3 9

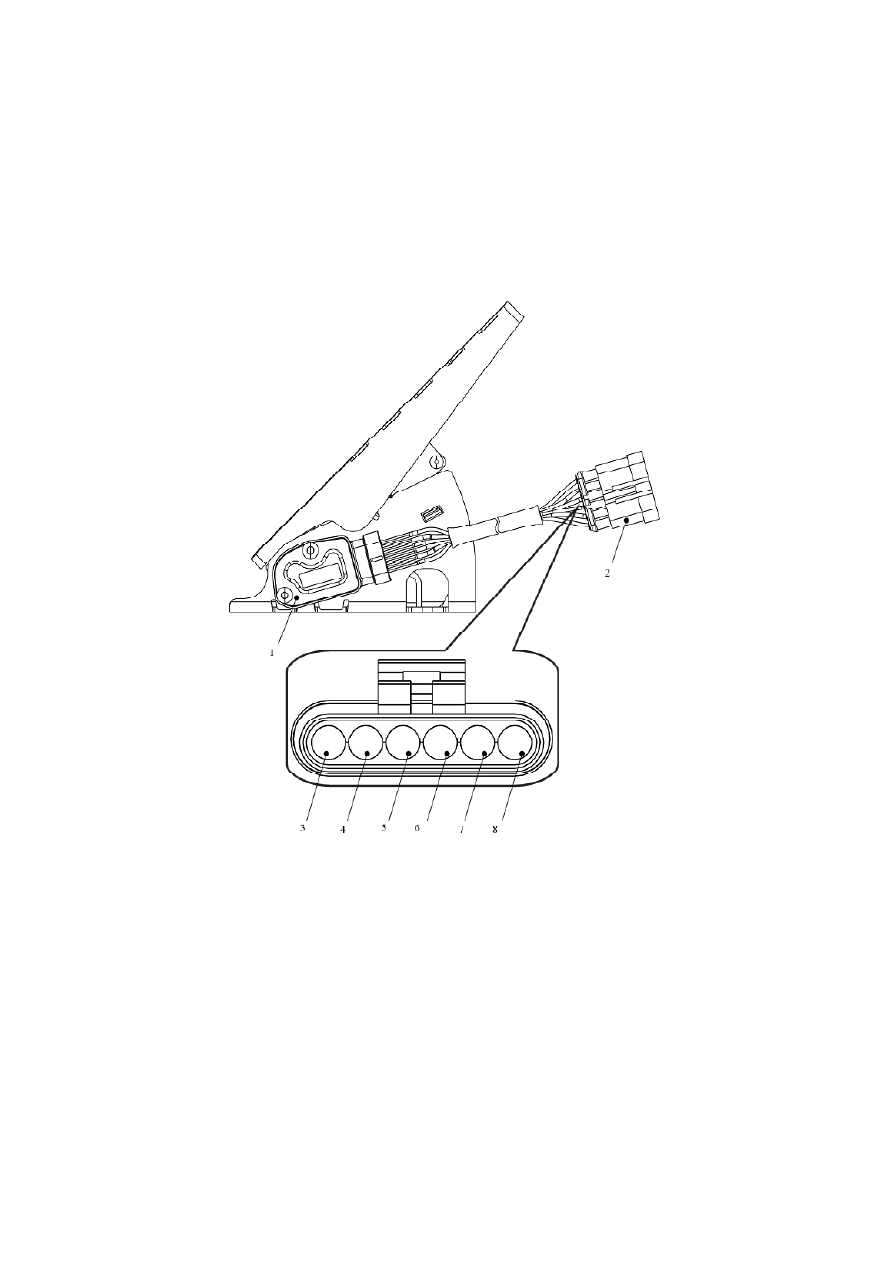

1–датчик  положения  педали;  2–электрический  разъём;  3–основной  сиг-
нальный  вывод  датчика  педали;  4,  7–выводы  заземления  датчика  педа-
ли;  5,  6–выводы  напряжения  питания  +5  В  датчика  педали;  8–дополни-
тельный  сигнальный  вывод  датчика  педали.

Рисунок  3.2.7 –  Педаль подачи  топлива

4 0

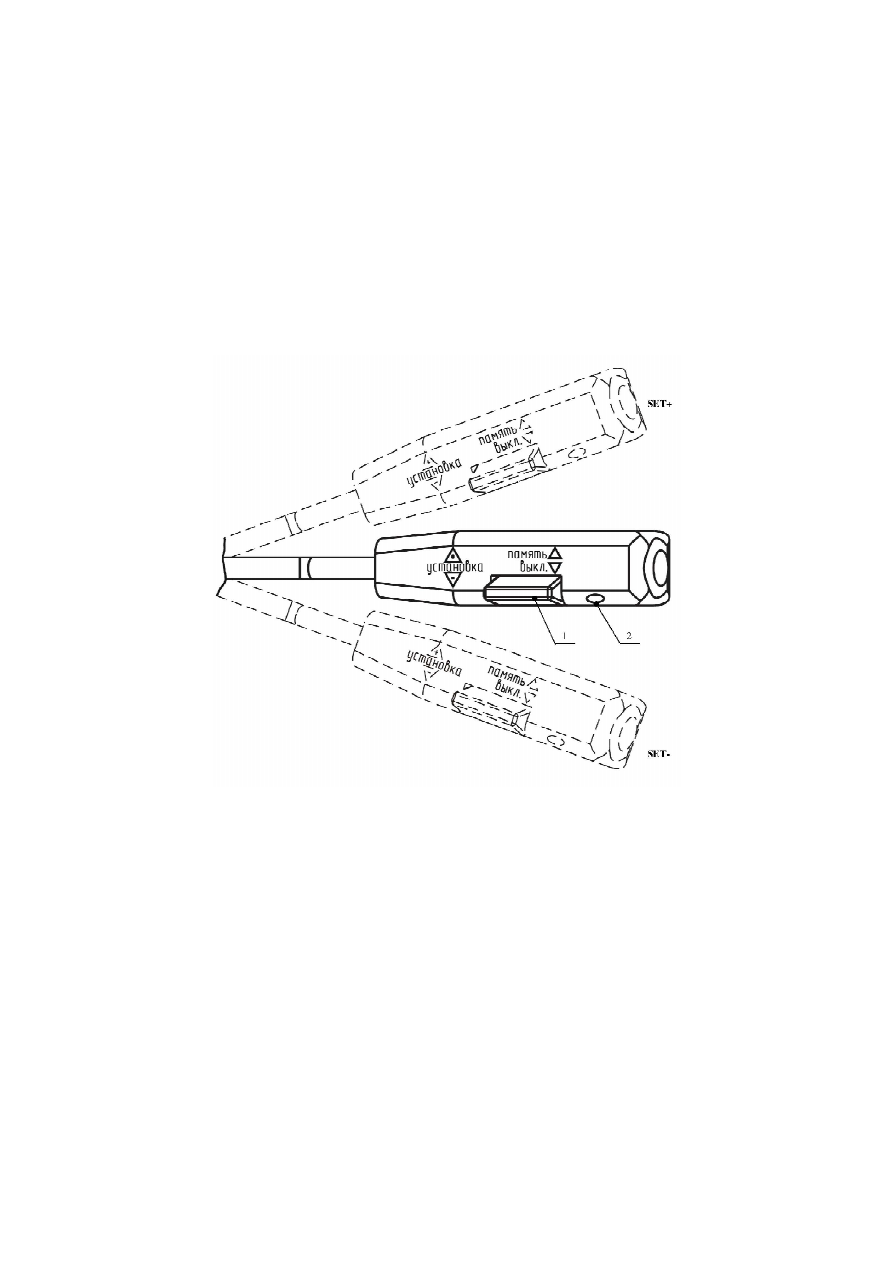

1–многофункциональная  кнопка  (выключение  режима,  «Память»);  2–све-
тодиод  включения  режима  ограничения  скорости.
Положение  «SET+»  –  включение  режима  «Круиз-контроль»  –  увеличе-
ние  оборотов;  положение  «SET–»  –  уменьшение  оборотов.

Рисунок  3.2.8  –  Подрулевой  переключатель  режима  «Круиз-контроль»
