МАЗ 6430В7, 6430В9, 5440В3, 5440В5, 5440В7, 5440В9, 5340В2, 5340В3, 5340В5, 5340В7, 5340В9, 6312В3, 6312В5, 6312В7, 6312В9. Руководство - часть 8

3 3

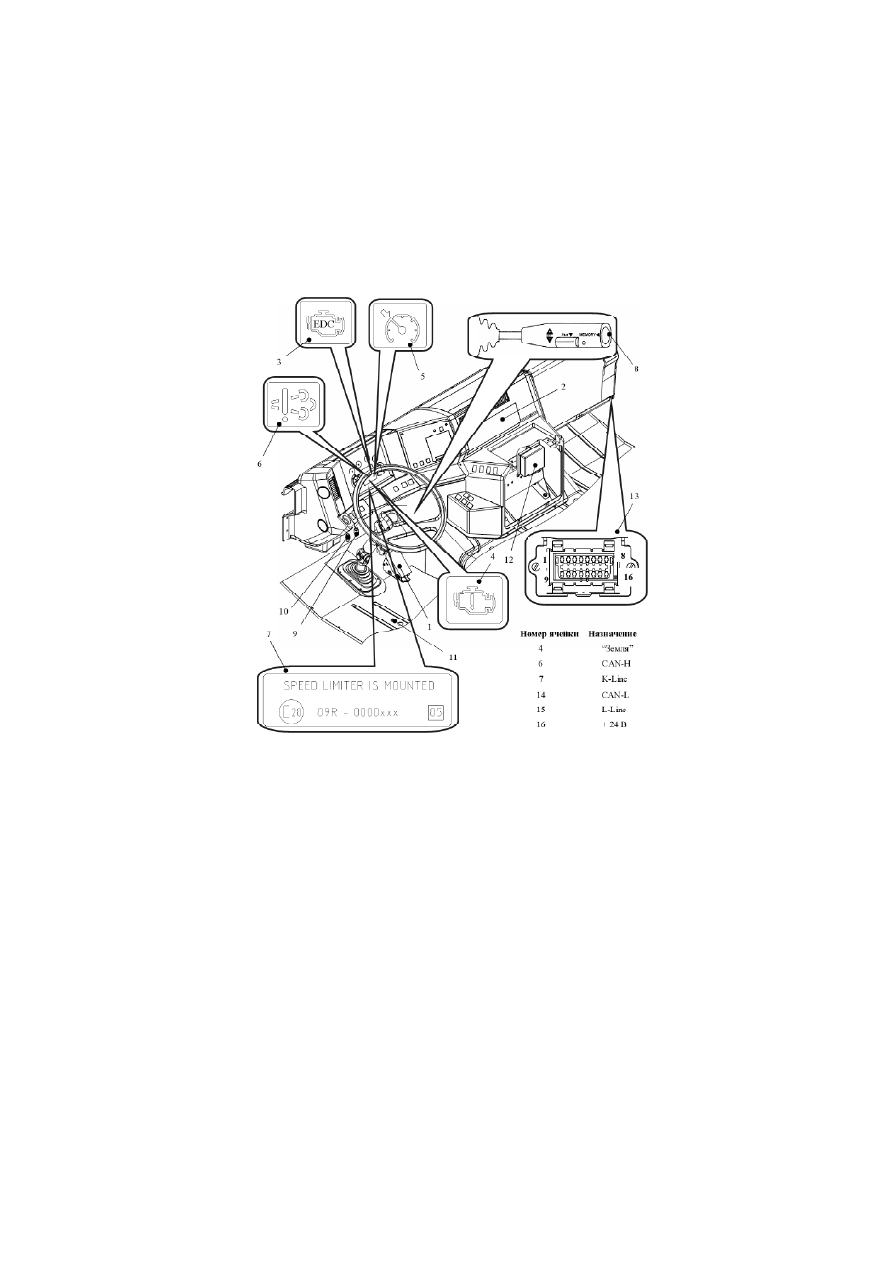

1–педаль  подачи  топлива  (рисунок  3.2.7);  2–местонахождение  панели
реле  и  предохранителей  (рисунок  3.2.4);  3–контрольный  индикатор  ЭСУ
двигателя;  4–контрольный  индикатор  БДИ;  5–контрольный  индикатор
включения  режима  «Круиз-контроль»  (только  для  автомобилей,  обору-
дованных  системой  «Круиз-контроль»);  6–контрольный  индикатор  систе-
мы  рециркуляции  отработавших  газов  (лампа  OBD  или  MIL);  7–табличка
ограничения  скорости;  8–подрулевой  переключатель;  9,  10–подпедаль-
ные  датчики  тормоза  и  сцепления  (п.  п.  8–10  только  для  автомобилей,
оборудованных  системой  «Круиз-контроль»);  11–выключатель  моторно-
го  тормоза;  12–блок  двигателя  интерфейсный;  13–разъём  диагностики
OBD.

Рисунок  3.2.1  –  Расположение  основных  элементов  ЭСУ  двигателя  в  ка-
бине

3 4

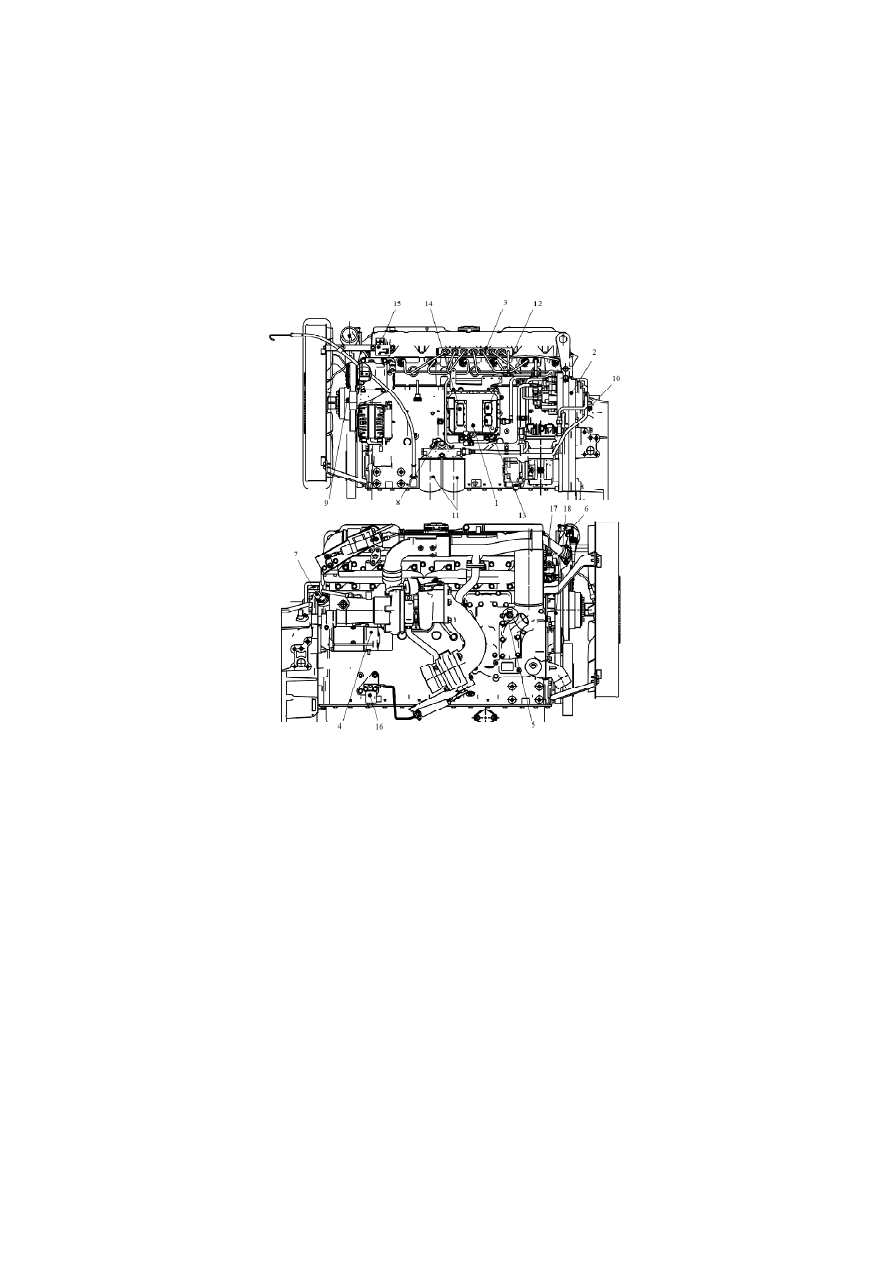

1–блок  управления EDC7;  2–топливный насос  высокого давления;  3–топ-
ливный аккумулятор; 4–стартер; 5–датчик температуры ОЖ; 6–датчик тем-
пературы  и  давления  турбонаддува;  7–датчик  давления  масла;  8–датчик
давления  и  температуры  топлива  в  контуре  низкого  давления;  9–датчик
давления  и  температуры  топлива  в  контуре  высокого  давления;  10–дат-
чик  частоты  вращения  кулачкового  вала  топливного  насоса;  11–датчик
частоты  вращения  коленчатого  вала;  12–фильтры  тонкой  очистки  топли-
ва  с  нагревательными  элементами;  13–разъём  жгута  датчиков  двигате-
ля; 14–разъём  жгута инжекторов;  15–разъём жгута  питания ЭСУ  двигате-
ля;  16–реле  управления  системой  предварительного  подогрева  воздуха;
17–клапан  моторного  тормоза;  18–датчик  режима  работы  вентилятора
(встроен  в  муфту  привода  вентилятора);  19–клапан  системы  управления
рециркуляцией  ОГ  (EGR).  Размещён  с  правой  стороны  двигателя  (на  ри-
сунке  не  показан).

Рисунок  3.2.2  –  Расположение  элементов  ЭСУ  на  двигателе  ЯМЗ-651.10

3 5

1–блок  управления EDC7;  2–топливный насос  высокого давления;  3–топ-
ливный аккумулятор; 4–стартер; 5–датчик температуры ОЖ; 6–датчик тем-
пературы  и  давления  турбонаддува;  7–датчик  давления  и  температуры
масла; 8–датчик давления и температуры топлива; 9–датчик частоты вра-
щения  распределительного  вала;  10–датчик  частоты  вращения  коленча-
того  вала;  11–фильтры  тонкой  очистки  топлива  с  нагревательными  эле-
ментами;  12–разъём  жгута  датчиков  двигателя;  13–разъём  жгута  инжек-
торов;  14–разъём  жгута  питания  ЭСУ  двигателя;  15–реле  управления
системой  предварительного  подогрева  воздуха;  16–клапан  моторного
тормоза;  17–клапан  системы  управления  рециркуляцией  ОГ  (EGR);  18–
датчик  режима работы  вентилятора  (встроен  в муфту  вентилятора).

Рисунок  3.2.3  –  Расположение  элементов  ЭСУ  на  двигателе  ЯМЗ-536.10

3 6

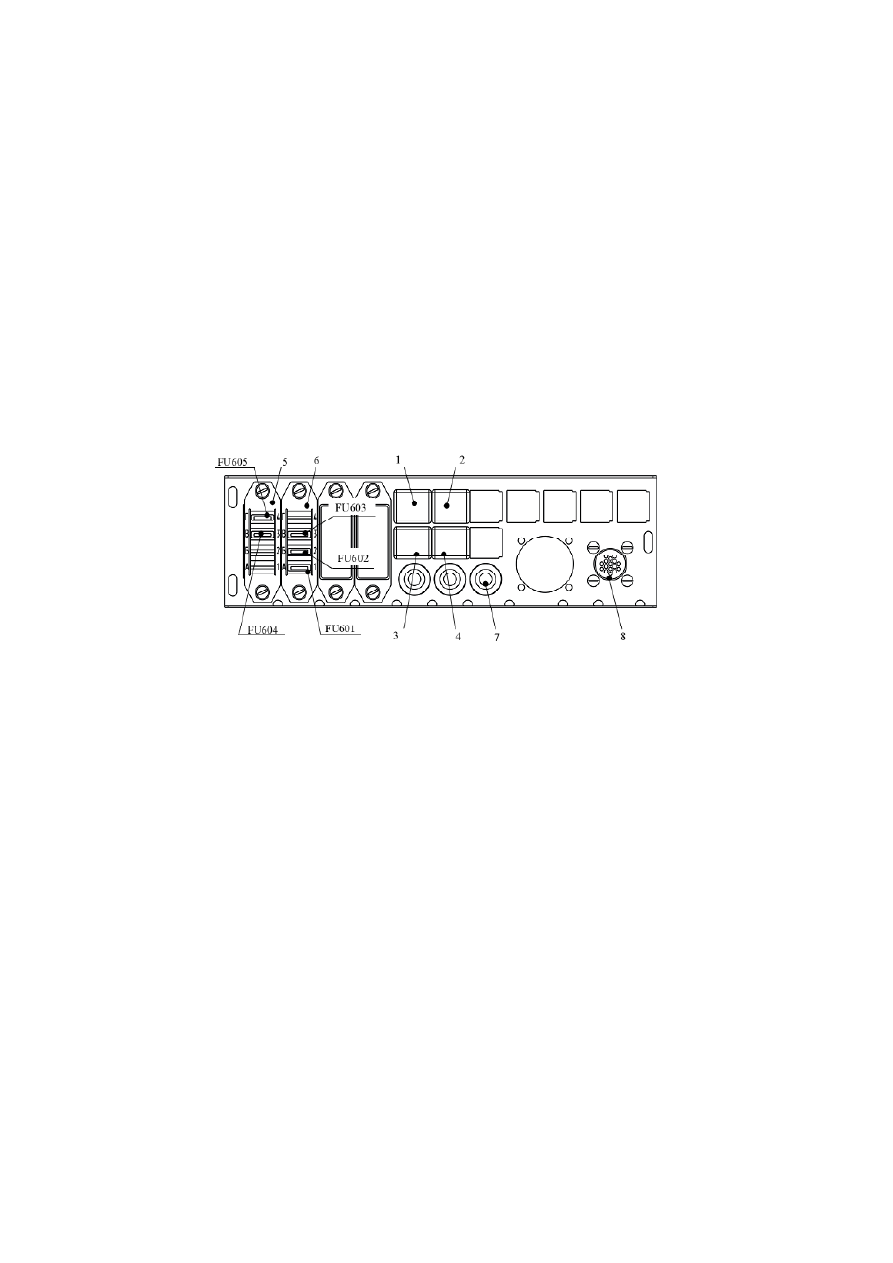

1–реле  управления  стартером  (промежуточное);  2–реле  блокировки  вык-
лючения  АКБ;  3,  4–реле  подогрева  топлива;  5,  6–блок  предохранителей
ЭСУ  двигателя  и  БДИ;  7–кнопка  диагностики  ЭСУ  двигателя;  8–диагнос-
тический  разъём  ISO9141;  FU601–предохранитель  10А  ЭСУ  двигателя;
FU602–предохранитель  15А  ЭСУ двигателя;  FU603–предохранитель  25А
ЭСУ двигателя;  FU604, FU605–предохранители  5А БДИ.

 Рисунок  3.2.4 –  Панель реле и  предохранителей ЭСУ  и БДИ
