МАЗ 437030, 437130. Руководство - часть 4

14

1

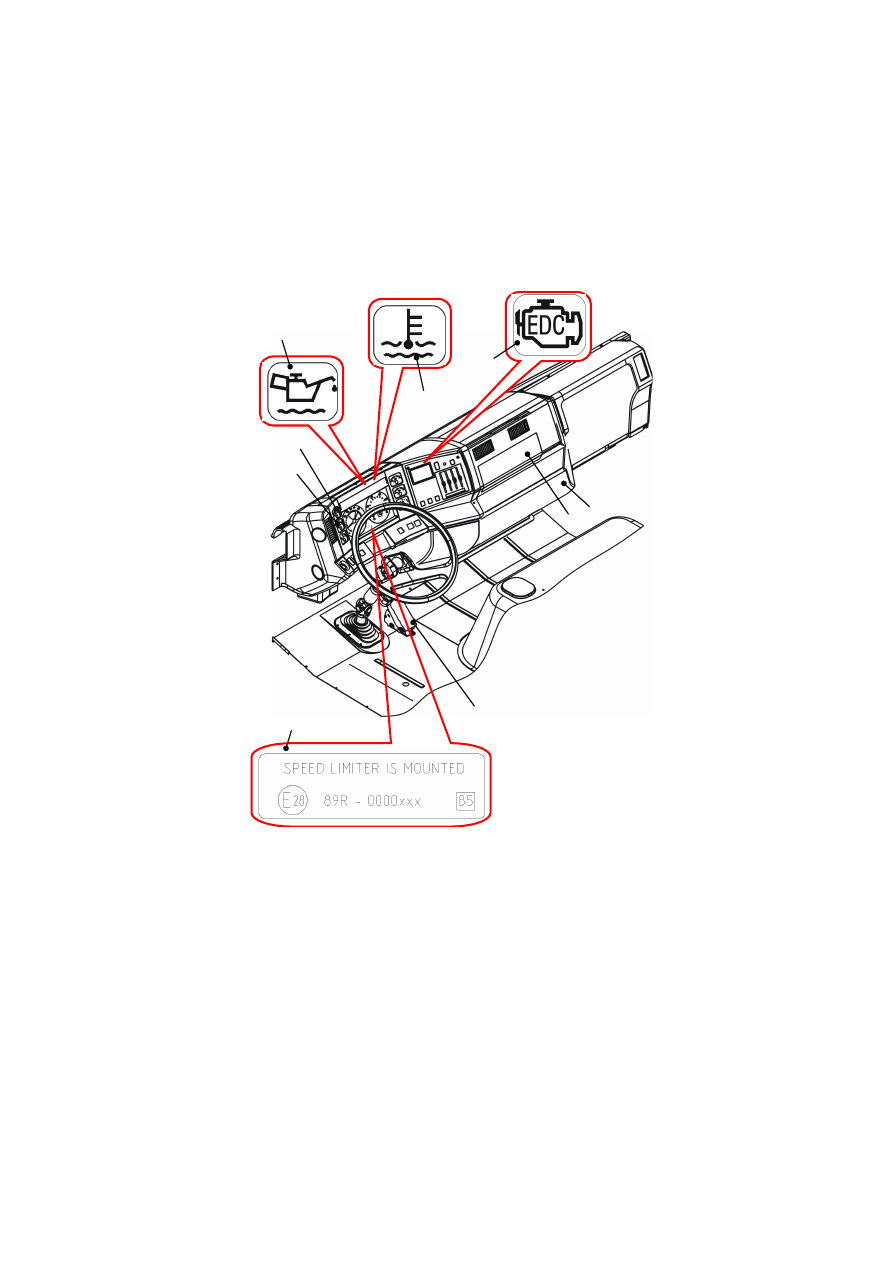

  –  педаль  управления  двигателем  с  подпедальным  датчиком;  2  –  местонахож-

дение  панели  реле  и  предохранителей  (рисунок  10);  3  –  контрольная  лампа  ЭСУ
двигателя;  4  –  контрольная  лампа  аварийной  температуры  охлаждающей  жидко-
сти;  5  –  контрольная  лампа  аварийного  давления  масла;  6  –  указатель  темпера-
туры  охлаждающей  жидкости;  7  –  указатель  давления  масла;  8  –  табличка  огра-
ничения  скорости;  9  –  местонахождение  блока  управления  двигателем.

    Рисунок  8  –  Установка  электрооборудования  ЭСУ  двигателя

в  кабине  МАЗ-4371























5

3

1

2

8

7

6

4

9

15



1

2

3

5

4

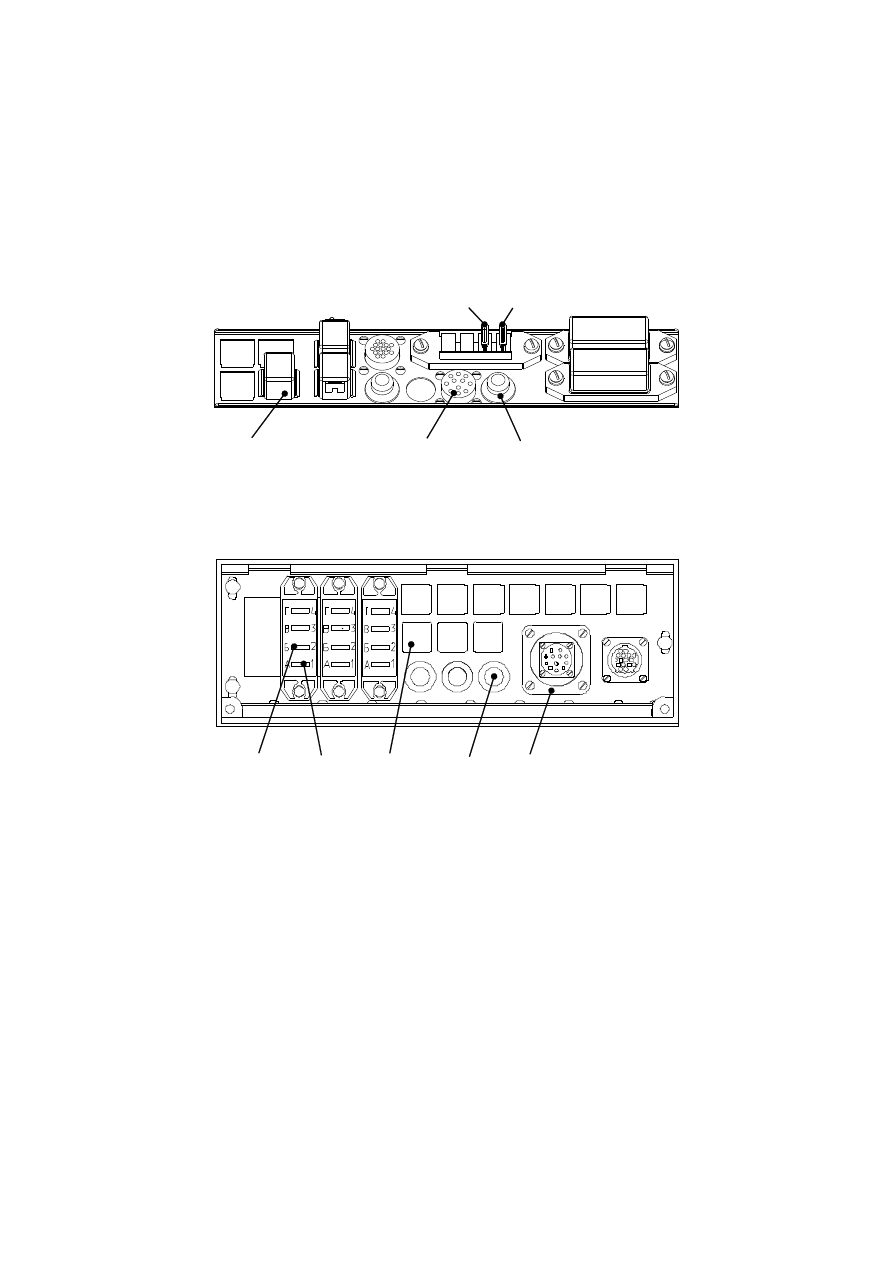

1  –  реле  питания  ЭСУ  двигателя;  2  –  диагностическая  колодка  фирмы
«Deutz»; 3 – кнопка диагностики ЭСУ двигателя; 4 – предохранитель 7.5А
ЭСУ двигателя; 5 – предохранитель 25А ЭСУ двигателя.

  Рисунок 9 – Панель реле и предохранителей в кабине МАЗ–4370





5



4



3



2



1

1  –  предохранитель  7.5А  ЭСУ  двигателя;  2  –  предохранитель  25А  ЭСУ  двигателя;
3  –  реле  питания  ЭСУ  двигателя ;  4  –  кнопка  диагностики  Э СУ  двигателя;
5  –  диагностическая  колодка  фирмы  «Deutz».

    Рисунок  10  –  Панель  реле  и  предохранителей  в  кабине  МАЗ–4371

Для  вызова  следующего  кода  необходимо  вновь  нажать  и  отпустить

кнопку  диагностики.  Процесс  вызова  кодов  неисправностей  необходимо
повторять  до  тех пор,  пока  не  повторится код  вызванный  первым.

В  качестве  примера  считывания  светового  кода  на  рисунке  11  приве-

дена  временная  диаграмма  кода  2-1-2  (ошибка  датчика  оборотов  двига-
теля).

16

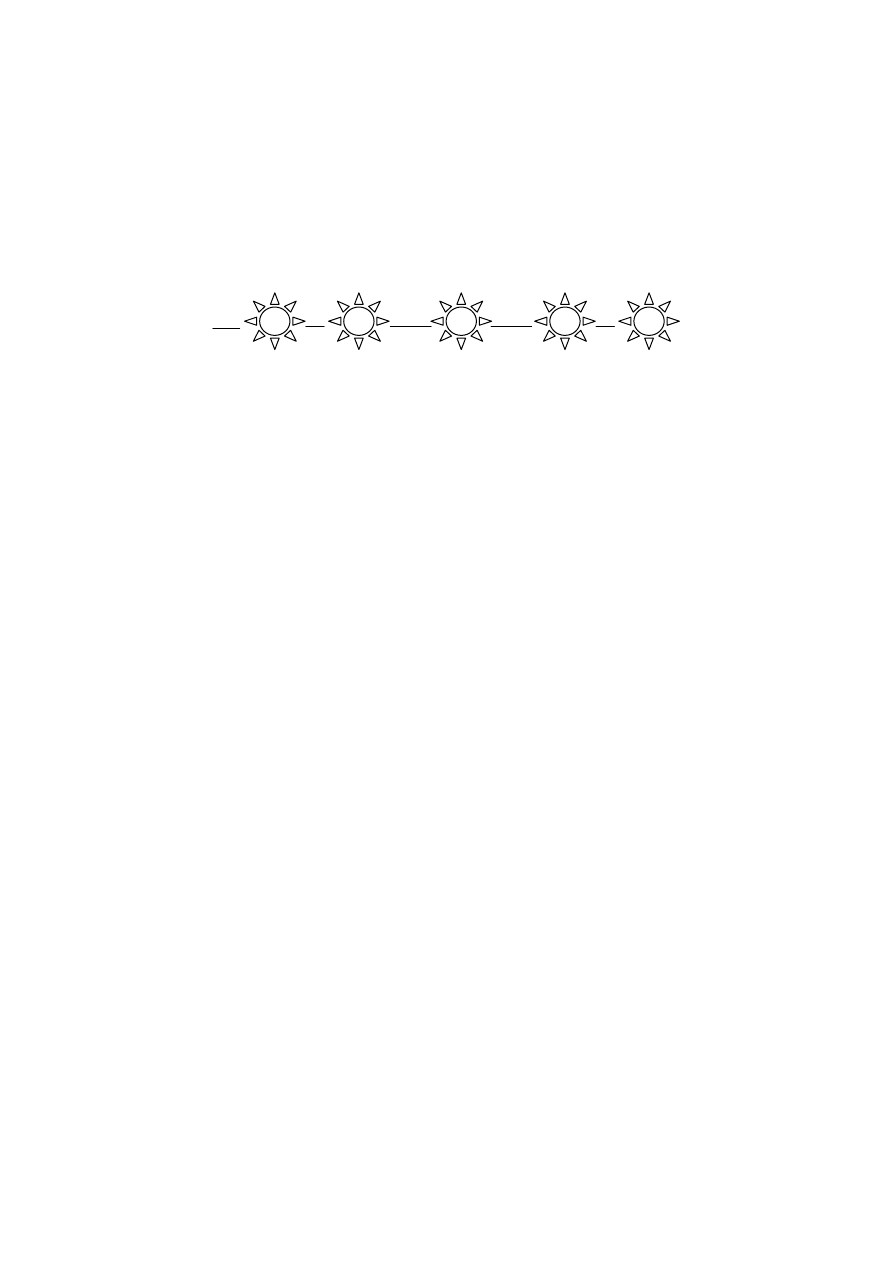

Рисунок  11  –  Пример  мигания  лампы  контроля  и  диагностики

  при  выдаче  светового  кода  2-1-2

После  считывания  кодов  и  устранения  неисправностей,  необходимо

провести пробную поездку. Во время этой поездки электронный блок про-
веряет систему и снова заносит в память сведения об ошибках (при нали-
чии их в системе).

После пробной  поездки проводиться  повторное считывание  световых

мигающих  кодов  неисправностей  из  памяти  блока  управления.  Память
ошибок  не  должна  содержать  кодов  неисправностей  (это  означает  ус-
пешное  завершение  ремонта).

Если не все неисправности, обнаруженные системой диагностики блока

управления  удалось  устранить,  то  необходимо  проследовать  к  месту  ди-
агностики  даже  в  случае,  если  возникшая  неисправность  значительно  не
отражается на  работе двигателя,  так как  присутствующая неисправность,
может  коренным  образом  сказаться  на  ухудшении  экологических  показа-
телей  двигателя.

Не  все  возникающие  неисправности  могут  быть  обнаружены  блоком

управления.  Поэтому во  время  работы двигателя  следует  следить за  по-
казаниями  приборов,  цветом  выхлопных  газов,  прислушиваться  к  работе
двигателя.  При  появлении  отклонений  (шумов,  повышенной  дымности)
необходимо  остановить  двигатель,  выявить  причину  неисправности  (как
правило, не связанной с ЭСУ  двигателя) и устранить ее.

17

Таблица 3

Блинк-

код

Проверяемый компонент / функция

Описание

1-1-1

CAN-шина

1-1-2

CAN-шина

1-1-5

CAN-шина

1-1-6

CAN-шина

1-1-8

CAN-шина

1-1-9

CAN-шина

2-7-1

CAN-шина

5-2-6

CAN-шина

5-2-7

CAN-шина

3-3-3

CAN-шина

3-3-7

CAN-шина

Отсутствует необходимое CAN–
сообщение

2-7-1

CAN-шина

Обрыв или короткое замыкание шины
CAN

1-2-8

Датчик температуры наддувочного
воздуха

Обрыв или короткое замыкание

1-3-5

Лампа аварийного давления масла

Обрыв или короткое замыкание

1-3-7

Главное реле (реле питания системы)

Замыкание на  + АКБ

1-3-8

Главное реле (реле питания системы)

Замыкание на землю

1-3-9

Внутренняя ошибка электронного
блока

Внутренняя ошибка электронного
блока

1-4-2

Лампа работы двигателя

Обрыв или внутренняя ошибка
электронного блока

1-4-4

Датчик температуры масла

Обрыв или короткое замыкание,
неправдоподобный сигнал с датчика

1-4-9

Внутренняя ошибка электронного
блока

Внутренняя ошибка электронного
блока

1-5-1

Группа инжекторов первого банка

Обрыв или короткое замыкание

1-5-2

Группа инжекторов второго банка

Обрыв или короткое замыкание

1-5-3

Внутренняя ошибка электронного
блока

Внутренняя ошибка электронного
блока

1-5-4

Одиночный инжектор

Обрыв или короткое замыкание
(цилиндр 1)

1-5-5

Одиночный инжектор

Обрыв или короткое замыкание
(цилиндр 2)

1-5-6

Одиночный инжектор

Обрыв или короткое замыкание
(цилиндр 3)

1-6-1

Одиночный инжектор

Обрыв или короткое замыкание
(цилиндр 4)

1-6-2

Одиночный инжектор

Обрыв или короткое замыкание
(цилиндр 5)

1-6-3

Одиночный инжектор

Обрыв или короткое замыкание
(цилиндр 6)

1-6-4

Одиночный инжектор

Обрыв или короткое замыкание
(цилиндр 7)

1-6-5

Одиночный инжектор

Обрыв или короткое замыкание
(цилиндр 8)
