174

Поднимающаяся  панель передка кабины подвешена на петлях шар-

нирно соединенных с поручнями. Удерживание панели передка в под-
нятом положении и опущенном осуществляется двумя газовыми пру-
жинами. Во избежание самооткрывания и предохранения от доступа
посторонних лиц, в опущенном положении панель фиксируется дву-
мя замками.

Открывание замков производится с помощью дистанционного при-

вода.

После характерного щелчка, сигнализирующего об открывании,

необходимо поднять ее в верхнее положение. Закрывание замков
происходит автоматически при закрывании  панели.

Открывание замков поднимающейся панели осуществляется из

кабины ручкой 1 (рис. 64), расположенной на щитке передка под па-
нелью приборов слева от педали сцепления, через тросы 2 освобож-
дающие фиксаторы 3, закрепленные на поднимающейся панели, от
зацепления с пружинами 4 замков. Поднимающаяся панель открыва-
ется вручную и удерживается в поднятом состоянии двумя пневмо-
пружинами. Замки запора расположены под поднимающейся пане-
лью и закреплены на кронштейнах усилителей щитка передка.

Крепление кронштейнов к усилителям щитка передка производится

болтами через овальные отверстия, что позволяют производить про-
дольную регулировку положения замков относительно передней па-
нели. Крепление замков к кронштейну осуществляется через оваль-
ные отверстия, что позволяет обеспечивать соосность приемных от-
верстий в корпусе замков и осей фиксаторов. Крепление фиксаторов
на поднимающейся панели производится через увеличенные отвер-
стия, позволяющие смешать фиксатор для обеспечения соосности.
Регулировку производите при снятой облицовке.

Надежное закрывание и открывание замков обеспечивается пра-

вильной регулировкой рабочей длины тросов 2. Для регулировки ры-
чаг 5 перевести в среднее положение и зафиксировать технологичес-
кой вставкой размером 18 мм. Расконтрогаить и отпустить болты 6,
поочередно натянуть тросы 2 до упора наконечников А тросов в выс-
тупы Б корпусов замков. Зафиксировать тросы болтами 6 и законтро-
гаить гайками 7, снять технологическую вставку.

Замок люка инструментального ящика аналогичен замку поднима-

ющейся панели. Привод замка расположен на корпусе инструмен-
тального ящика за сиденьем водителя. Люк инструментального ящи-

175

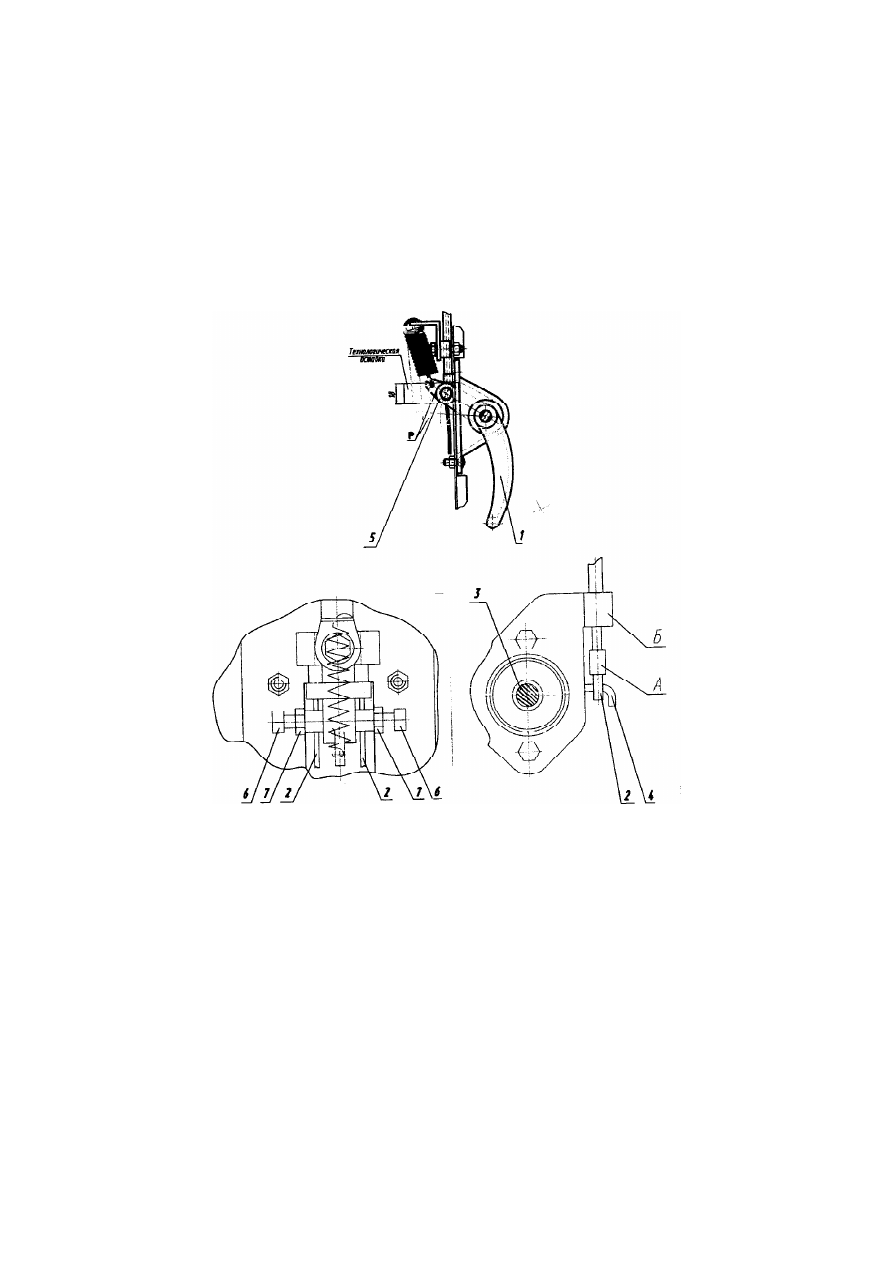

1 — ручка; 2 — трос; 3 — фиксатор; 4 — пружина; 5 — рычаг; 6 — болт; 7 —
гайка.

Рисунок  64  —  Регулировка  замков  поднимающейся  панели

передка  кабины

176

ка фиксируется в открытом положении упором. Для закрывания люка
необходимо упор приподнять вверх до выхода из фиксированного
положения и закрыть люк.

Обслуживание приводов замков  поднимающейся панели и люка

инструментального ящика заключается в периодической смазке тро-
сов Литолом-24 и регулировке длины тросов по мере его вытяжки при
эксплуатации.

На стенке инструментального ящика за спинкой сиденья водителя

предусмотрено место для установки огнетушителя. На инструмен-
тальном ящике под подушкой нижнего спального места расположе-
на подставка-ящик, предназначенный для хранения бачка с питье-
вой водой.

Автомобиль оборудован трехщеточным стеклоочистителем с элект-

роприводом.

ВНИМАНИЕ. При монтаже стеклоочистителя на автомобиле

после его ремонта или при замене рычаги устанавливать стро-
го по рисунку 65 во избежание поломки щеток стеклоочистите-
ля и выхода из строя червячного редуктора.

При этом при необходимости (появление стуков рычагов 6 о

панель щитка передка 7 в одном из крайних положений щеток)
произвести регулировку длины тяги 5 (удлиняя или укорачи-
вая тягу для исключения стуков) и повторно откорректировав
положение щеток.

Затяжку гайки 4 производить моментом (19,6—24,5)Н.м во избежа-

ние среза шлица на валу стеклоочистителя.

Уход за стеклоочистителями.
Для сохранения долговечности стеклоочистителей необходимо со-

блюдать следующие правила:

а) не допускать работы стеклоочистителя по сухому стеклу;
б) осторожно обращаться со щетками, избегать деформации дета-

лей во время установки их на автомобиль;

в) не снимать щетки с автомобиля на стоянках;
г) для обеспечения стабильности прижима щетки к стеклу не допус-

кать деформации пружины рычагов;

д) протирать резиноленту 10%-ным раствором кальцинированной

соды не реже одного раза в месяц;

е) постоянно следить за состоянием поверхности стекла, не допус-

177

1

—щ

е

тк

а

;

2

-р

ы

ч

а

г;

 3

—м

о

то

р

-р

е

д

ук

то

р

;

4

—г

а

й

ка

;

5

 —

тя

га

;

6

 —

р

ы

ч

а

г;

 7

 —

п

е

р

е

д

о

к;

 8

 —

ж

и

кл

е

р

;

А

 —

зо

н

ы

 п

о

п

а

д

а

н

и

я

 в

о

д

ы

.

Р

и

с

ун

о

к

6

5

 —

У

с

та

н

о

в

ка

 с

те

кл

о

о

ч

и

с

ти

те

л

я
