МАЗ 643009, 6430А9, 643008. Руководство - часть 42

166

1

—п

н

е

в

м

о

б

а

л

л

о

н

;

2

—б

уф

е

р

;

3

—

с

та

б

и

л

и

за

то

р

 п

о

п

е

р

е

ч

н

о

й

 у

с

то

й

ч

и

в

о

с

ти

;

4

—о

с

ь

;

5

—м

а

с

л

е

н

ка

;

6

—р

ы

ч

а

г.

Р

и

с

ун

о

к

5

7

 —

П

е

р

е

д

н

е

е

 п

о

д

р

е

с

с

о

р

и

в

а

н

и

е

 к

а

б

и

н

ы

167

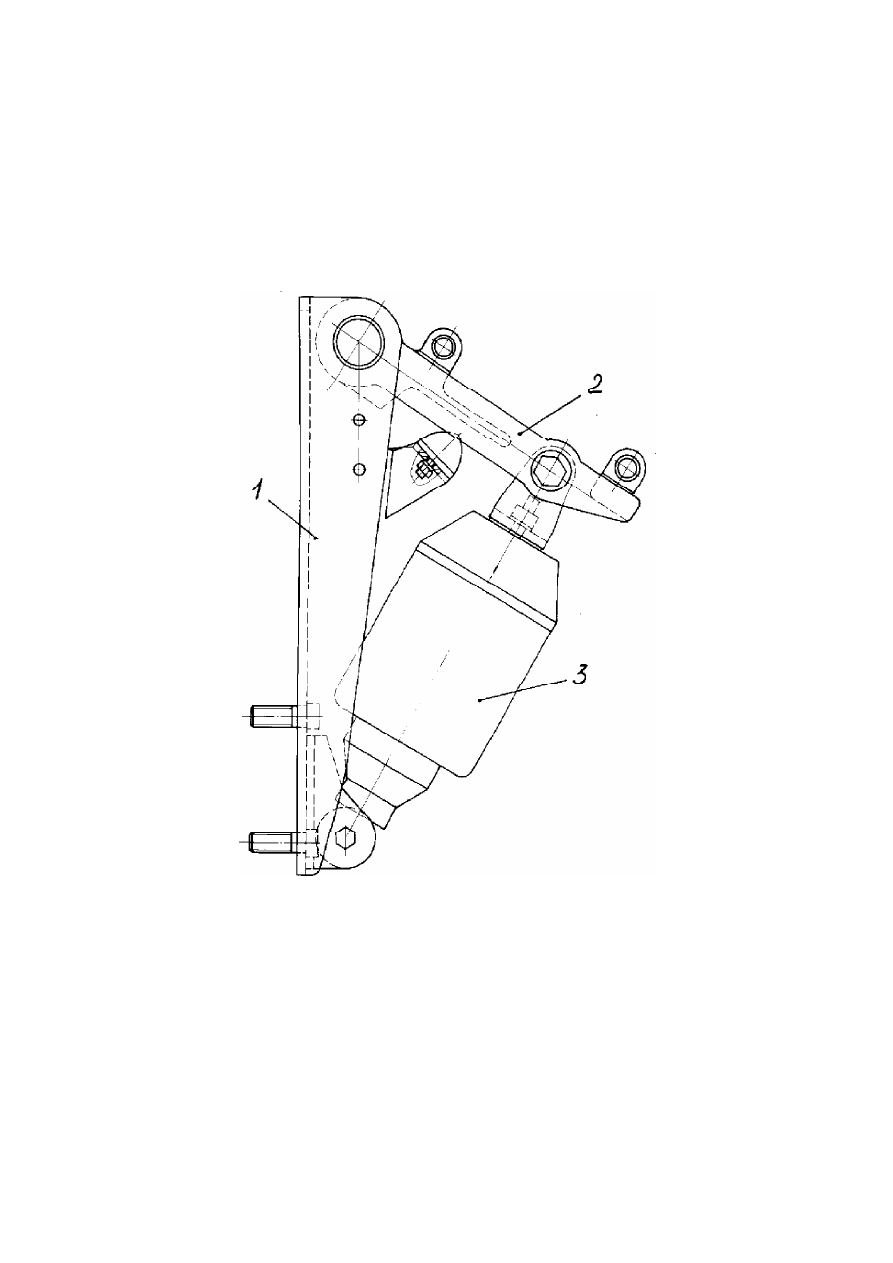

1—  кронштейн;  2—  рычаг;  3—  пневмобаллон.

Рисунок  58  —  Заднее  подрессоривание  кабины

168

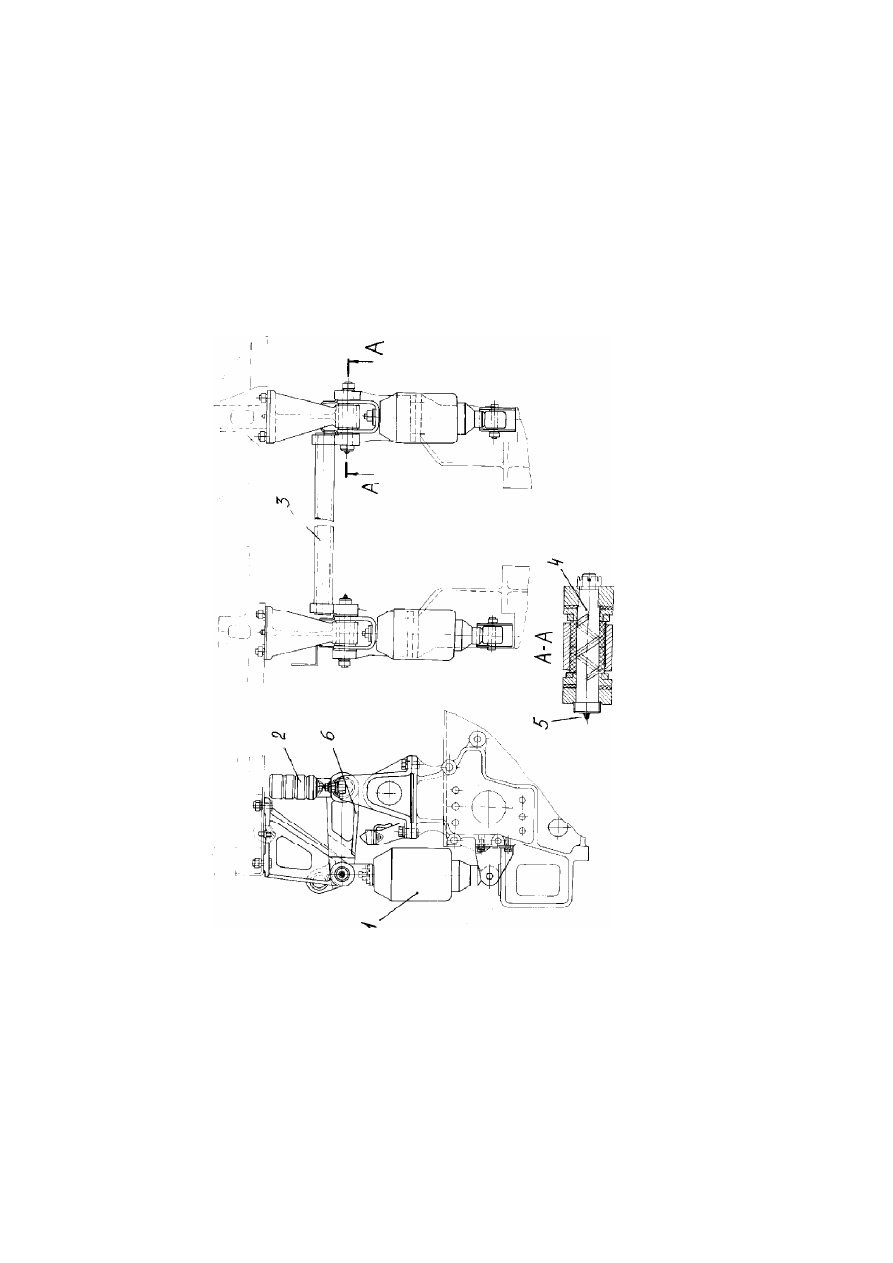

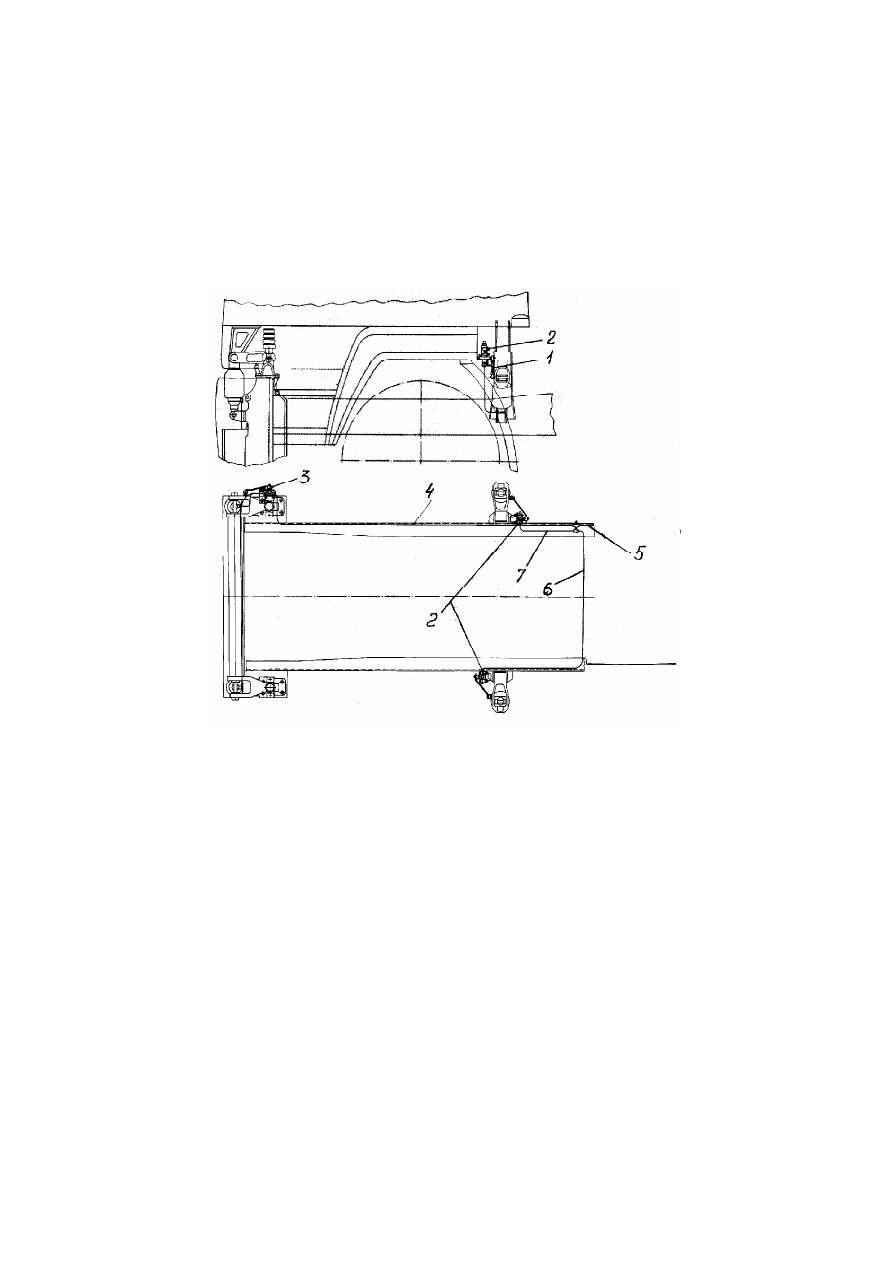

1—тяга; 2, 3—регуляторы положения кабины;  4, 5, 6, 7— трубопроводы.

Рисунок  59  —  Установка  регулятора    положения  кабины

На автомобилях возможна установка пружинного подрессорвания

кабины (рисунки 60 и 61).

При пробоях подвески кабины необходимо отрегулировать размер

Б = 265±5 мм (рисунок 60) и размер Д = 351±2 мм (рисунок 61). Регу-
лировка производится вращением гайки 6 (рисунок  60) и гайки 2 (ри-
сунок  61). Размер В при регулировке не должен превышать 45 мм.

169

1,3 — кронштейн; 2 — пружина; 4 — буфер; 5,6 — гайка

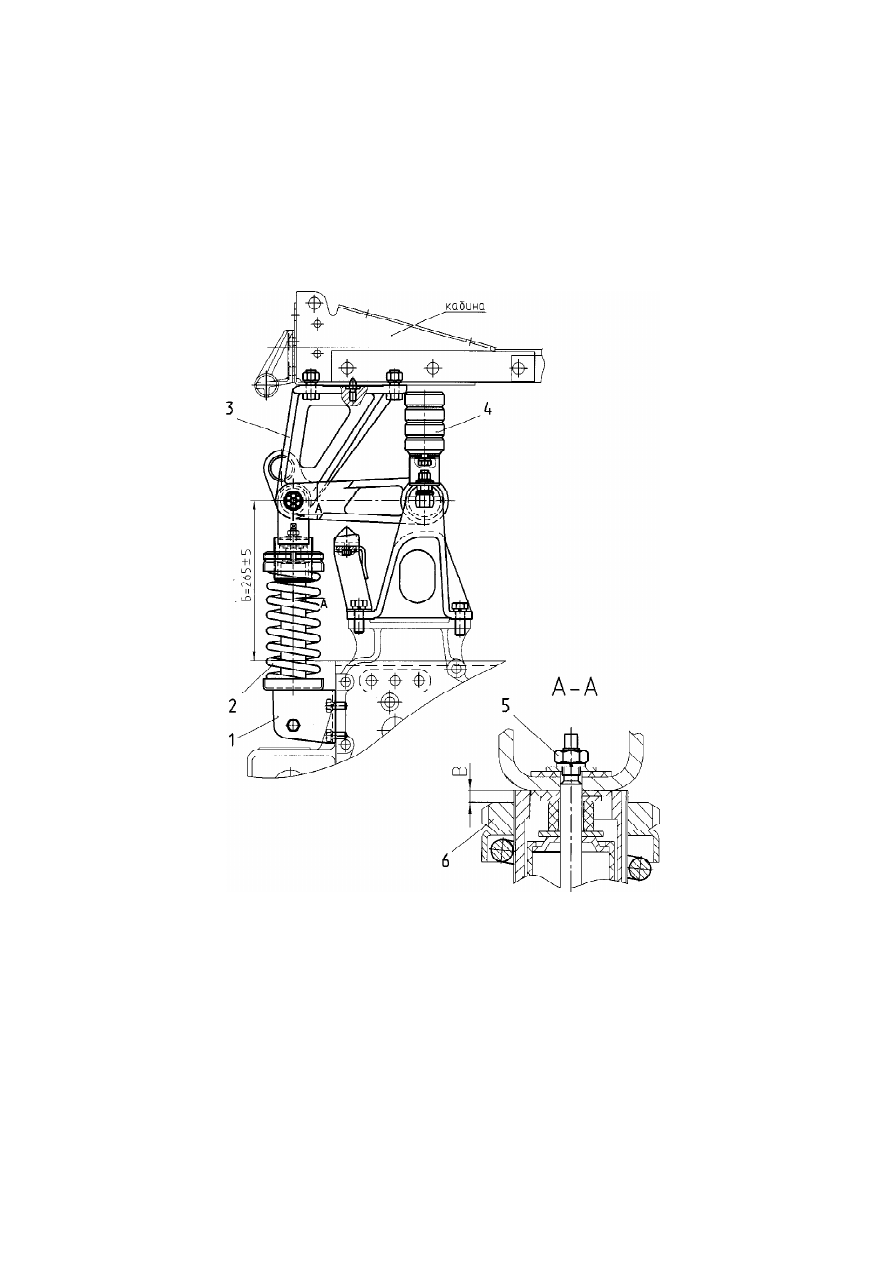

Рисунок  60  —  Переднее  подрессоривание  кабины
