178

кая на нем масляных или других пятен, мешающих удалению влаги,
для чего стекло протирать 10%-ным раствором кальцинированной соды;

ж) в случае примерзания резиноленты к стеклу приподнять щетку

на (5—10) мм, не включая при этом стеклоочиститель.

Кабина оборудована электрическим стеклоомывателем ветрового

стекла, состоящего из пластмассового бачка, установленного под
полом в зоне сиденья водителя, насоса с электродвигателем, уста-
новленного на бачке, трубопроводов и 3-х жиклеров. Направление
струи жидкости в зону работы щеток стеклоочистителя осуществля-
ется поворотом шарика внутри жиклера.

Во избежание выхода из строя насоса стеклоомывателя при мину-

совых температурах заправка должна производиться незамерзающей
жидкостью для стеклоомывателя. Заливка жидкости в бачок произво-
дится при поднятой передней панели кабины через горловину.

Для слива, при необходимости, жидкости с бачка в нижней части

бачка установлен сливной краник. Для открывания необходимо кор-
пус краника придерживать рожковым ключом S14.

Кабина оборудована зеркалами заднего вида, установленными

на держателях, закрепленных на двери кабины. Слева и справа на
держателе установлено основное зеркало заднего вида, и кроме
основного, установлено на держателе зеркало  дальнего обзора и
на верхней части двери над опускным стеклом закреплено зерка-
ло бокового обзора. Также над ветровым стеклом справа установ-
лено зеркало переднего обзора. Так как зеркала, закрепленные на
держателях выступают за габариты автомобиля, предусмотрена воз-
можность путем поворота держателя из фиксированного положе-
ния убирать в пределы габарита и обратного возврата в фиксиро-
ванное положение. Аналогично зеркала убираются и при столкно-
вении с препятствием при приложении усилия (230—250)Н к трубе
держателя.

Регулировка усилия поворота производится пробкой 2 (рисунок  66).

Изменение фиксированного положения держателя 1 производится
ослаблением гайки и контргайки 3. После установки зеркала в нужное
фиксированное положение производятся затяжка гаек 3 до обеспече-
ния совместного поворота держателя и втулки 4 при выводе держате-
ля из фиксированного положения.

На автомобилях возможна установка зеркал с электроподогревом и

электроприводом для регулировки.

179

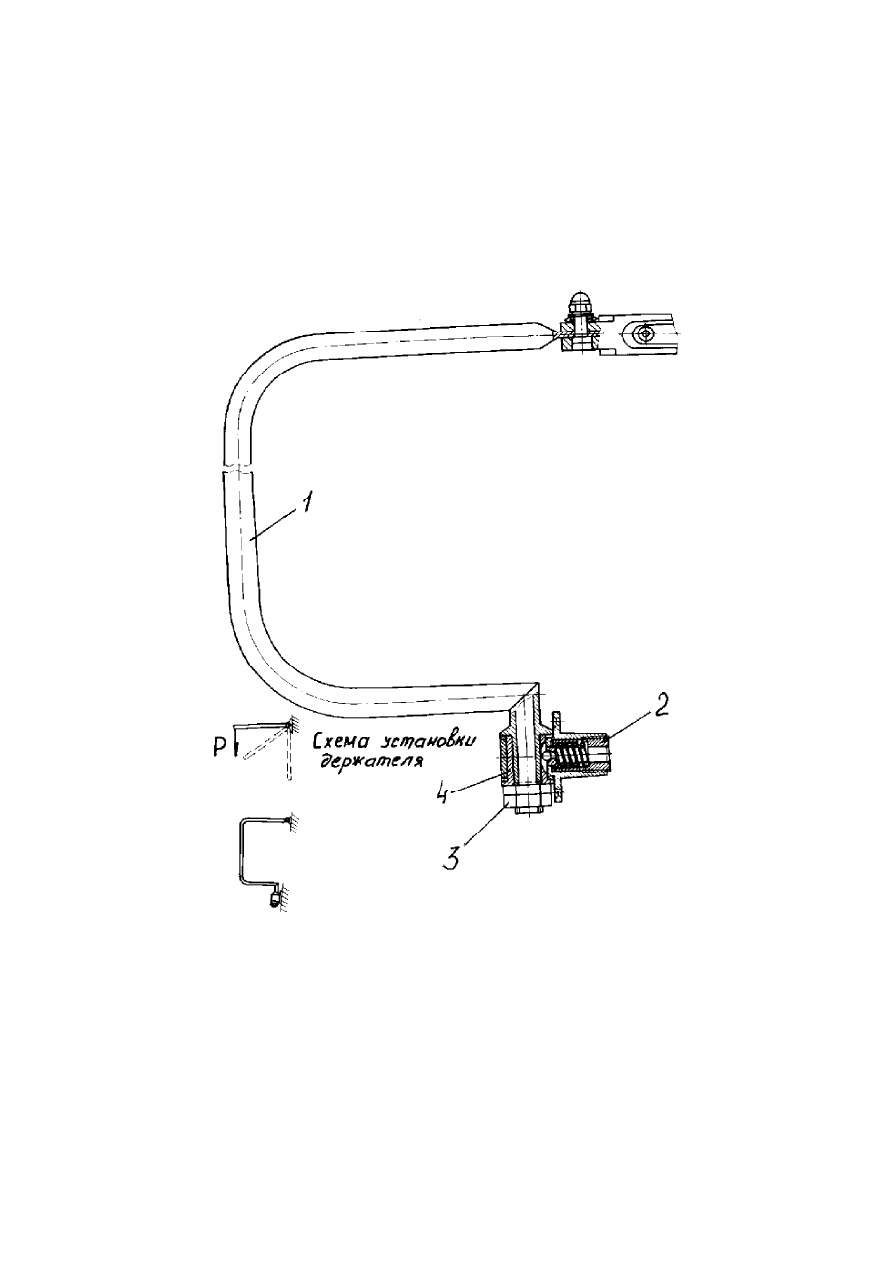

1—держатель;  2—пробка;  3—гайка;  4—втулка.

Рисунок  66  —  Держатель  зеркала

180

Сиденье водителя
Сиденье водителя с пневматическим упругим элементом 4 (рису-

нок 67) имеет механизмы вертикального и горизонтального регулиро-
вания, механизм регулировки угла наклона спинки сиденья.

Пневматический упругий элемент, управляемый распределителем,

устанавливает сиденье в заданное по высоте положение, независи-
мо от веса водителя. Регулировка положения сиденья водителя осу-
ществляется изменением длины тяги распределителя до достижения
размера (150±2)мм по упругому элементу 4.

Механизм вертикального регулирования — рычажного типа, со сту-

пенчатой фиксацией, позволяет регулировать угол наклона подушки 2.

Механизм горизонтального регулирования — салазкового типа, со

ступенчатой фиксацией.

Сиденье пассажира может быть как нерегулируемое, так и регули-

руемое по заказу потребителя.

Внимание водителя!
Не допускается производить регулировки сиденья во время

движения.

Система отопления, вентиляции и кондиционирования ка-

бины

Система отопления и вентиляции включает в себя блок радиатора,

установленный под панелью приборов в центральной части, вентиля-
торный узел, систему управления и воздухораспределения, установ-
ку шлангов отопления.

Органы управления системой отопления расположены на панели

приборов и включают в себя:

— переключатель оборотов вентилятора 6 (рисунок 16);
— кнопка включения кондиционера 7 (по заказу потребителя);
— переключатель режимов подогрева 5 (по заказу потребителя) при

работе независимого жидкостного подогревателя дает возможность
выбора подогрева только двигателя или совместно двигателя и сало-
на кабины, а так же выполняет функции крана системы отопления;

— пульт управления отопителем 8;
— органы управления  направлением  и  количеством  подаваемого

воздуха из панели приборов, расположенные непосредственно на
дефлекторах.

181

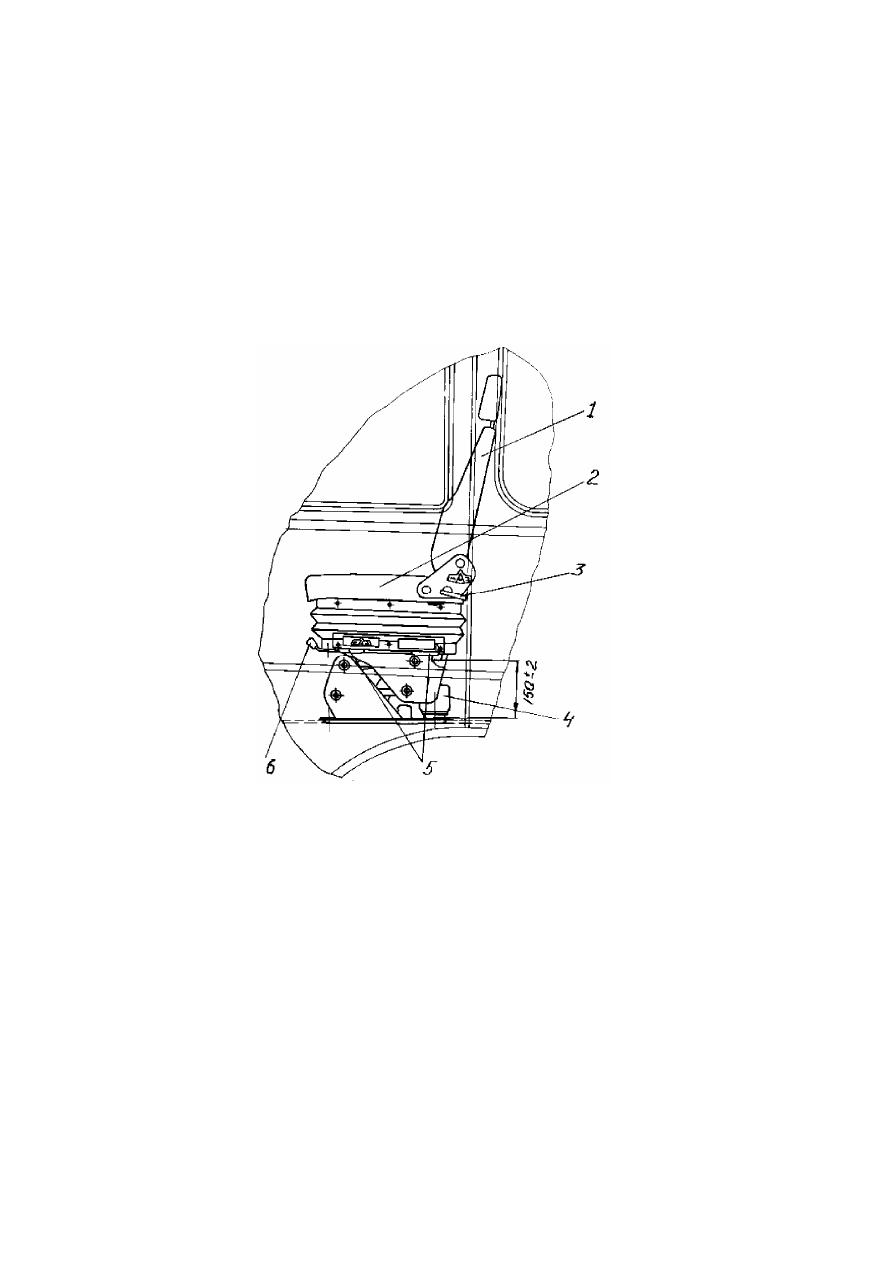

1— спинка сиденья; 2 — подушка сиденья; 3 — рукоятка регулировки угла
наклона  спинки  с иденья;  4  —  пневматический  упруг ий  элемент;
5  —  рукоятки  механизма  вертикального  регулирования  сиденья;  6  —  ру-
коятка  механизма  горизонтального  регулирования  сиденья.

Рисунок  67  —  Сиденье  водителя
