Смазка автомобиля КрАЗ-6443

Смазка автомобиля производится при техническом обслуживании. Перечень точек смазки указан в таблице 4, а схема точек смазки дана на Рис. 75.

Прежде чем приступить к смазке или смене масла, необходимо вымыть автомобиль, удалить грязь с масленок, пробок маслоналивных (сливных отверстий) и окружающих их мест.

При смене масла магнит сливных пробок необходимо очистить от металлических отложений и вымыть.

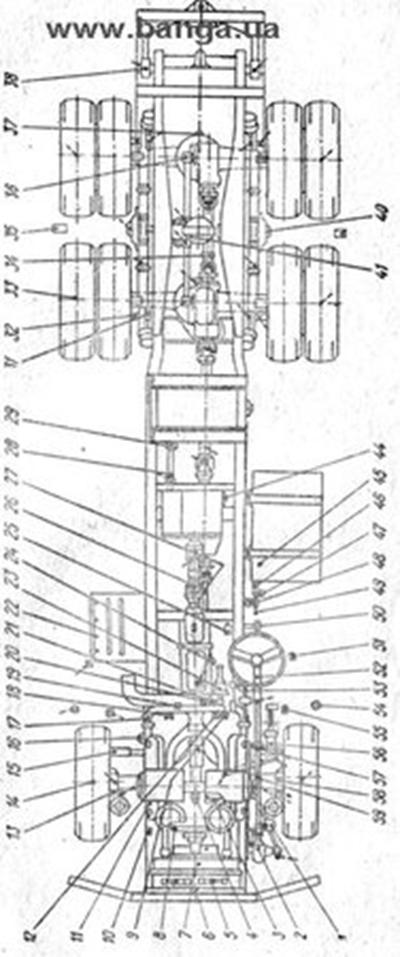

Рис. 75. Схема точек смазки автомобиля

8.3.1. Химмотологическая карта горюче-смазочных материалов, применяемых на автомобиле

Наименование точек смазки (заправки)

Номер позиции на Рис. 75

Количество точек смазки (заправки)

Основные марки (ГОСТ, ТУ ОСТ)

Сезонность применения

Дублирующие марки (ГОСТ, ТУ ОСТ) Сезонность применения

Количество ГСМ

Периодичность смены (пополнения) ГСМ

Рекомендации по смазке (заправке), замене масла или смазки. Норма слива (сбора) отработанных масел

Норма заправки

Всего на автомобиль

Основная марка

Дублирующая марка

1	2	3	4	5	6	7	8	9
Топливный бак, поз. 45	2	Топливо дизельное ГОСТ 305—82 Летом: при температуре, воздуха 0 °С и выше — марок Л-40; Л-62 Зимой: при температуре воздуха минус 20 °С и выше — марок 3 минус 35°С; При температуре воздуха минус 30 °С и выше — марок 3 минус 45 °С: При температуре воздуха минус 50 °С		250 л	500 л	ЕО	Проверить уровень и при необходимости долить
Картер двигателя, поз. 11	1	Моторное масло группы «Д» ГОСТ 17479 1 85	Летом: М-10Г2(К) ГОСТ 8581—78	32л	ЕО	Проверить уровень масла и при необходимости долить
		Летом: (при температуре воздуха выше плюс 5 °С)	Зимой: М-8Г2 (К) ГОСТ 8581—78			2ТО-1	Заменить масло. При уровне масла ниже плюс 10 мм от нижней метки
		М 10Д(М) ТУ 3810183 - 80 Зимой: (при температуре окружающего воздуха ниже плюс 5 °С): М-8Д(М) ТУ 38101962 - 85					«Н» долить, но не выше верхней метки. Норма слива 18,5 л
Муфта опережения впрыска топлива. поз. 4	1	То же	То же	0,14л	6ТО-2	Заменить масло
Подшипники стартера, поз. 16	3	»	»	0,003 л	0,01 л	4ТО-2	Залить в масленки по 8 - 10 капель масла
Привод стартера, поз. 17	1	»	»	0,05 л	4ТО-2	То же
Картер коробки передач, поз. 24	1	Масло трансмиссионное (ТМ-3-18) ТСп-15К ГОСТ 23652 - 79 (до минус 30 °С) Смесь*: 85 % ТСп-15К + 15% дизельного топлива «А», «3» ГОСТ 305 - 82 (ниже минус 30 °С)	МТ-16п ГОСТ 6360 - 83	9 л	ТО-1	Проверить уровень масла, при необходимости долить до нижней кромки контрольного отверстия. Заменить масло. Норма слива 5,4 м
ЗТО-2 (для ТСп-15К) 6ТО-1 (для смеси)	6ТО-1
Картер переднего моста, поз. 3	1	Масла трансмиссионные (ТМ-3-18)	11 л	ТО-1	Проверить уровень масла и при необходимости долить до нижнего края резьбы заливного отверстия. Заменить масло. Норма слива 7,5 л
ТСп-15К ГОСТ 23652 - 79 2Е	ТАп-15В ГОСТ 23652 - 79	4ТО-2	ЗТО-2
При минус 25 °С и ниже*
Масло трансмиссионное (ТМ-3-9) ТСп-10 ГОСТ 23652 - 79	Смесь:85 % ТАп-15В или ТСп-15К+ " дизельного топлива «А». «3» ГОСТ 305 - 82
Картеры заднего и среднего мостов, поз. 37	2	То же	То же	12 л	24 л	То же	Норма слива 8,5 л с каждого моста
Картер раздаточной коробки, поз. 44	1	»	»	7,5л	ТО-1	Проверить уровень, при необходимости долить до нижнего края резьбы заливного отверстия заменить масло. Норма слива 5 л
4ТО-2	ЗТО-2
2ТО-2*
Балансиры задней подвески, поз. 40	2	»	»	0,7 л	1,4 л	2ТО-2	Заменить масло. Заливать до уровня не ниже 20 мм от нижнего края резьбы заливного отверстия. Норма слива 0,84 л
Система рулевого усилителя (бачок, рулевой механизм и силовой цилиндр), поз. 1, 2, 53.	1	Масла гидравлические	5,1 л	ТО-1 Смена масла в эксплуатации не требуется (производится при ремонте)	Проверить и долить масло до уровня на 40 - 45 мм ниже верхнего торца заливной горловины. Норма слива 3,7 л
(МГ-22-В) Р ОСТ 3801434 - 87 (всесезонно)	(МГ-22-А) А;У ОСТ 38.01412 - 86
Домкрат	1	Масло гидравлическое (МГ-22-А) АУ ОСТ 38.01412 - 86 Масло гидравлическое (МГ-15-В) ВМГЗ-С ТУ 38 101 479 - 85	0,4 л	Заполняется на весь срок эксплуатации	При случайном вытекании масла заполняется до уровня заливного отверстия.
Амортизатор сиденья водителя, поз, 50	1	Жидкость амортизационная АЖ-12Т ГОСТ 23008 - 78	Масло гидравлическое (МГ-22-А) АУ ОСТ 38.01412 - 86	0,072 л	-	Норма слива 0,3 л При сборке или ремонте заполнить свежим маслом
Исполнение ХЛ
		Масло гидравлическое (МГ-15-В) ВМГЗ-С ТУ - 38.101 479 - 85	Жидкость амортизационная АЖ-12Т ГОСТ 23008 - 78
Амортизатор передней подвески, поз. 13, 58	2	То же	То же ШРУС-4	0,85 л	1,7 л	-	То же Норма слива 1,2л с двух точек
Шаровые опоры переднего моста, поз. 59	2	Лита ТУ 38.001264 - 76	ТУ 38.201312 - 81	3 кг	6 кг	2ТО-2	Заменить смазку. Заполнить полость шаровой опоры свежей смазкой при обязательной смазке втулок полуосей шарниров равных угловых скоростей и подшипников шкворней
Верхние подшипники шкворней поворотных кулаков переднего моста	2	Та же	То же	0,1 кг	0,2 кг	2ТО-2	Нагнетать шприцем, сделав 10 - 15 нагнетаний
Аппараты тормозной системы	14	ЦИАТИМ-221 ГОСТ 9433 - 80	-	0,205 кг	-	-	Смазывать при сборке или ремонте
Кран управления и трос распределителя коробки передач, поз. 25	1	То же	-	0,025 кг			То же
* Смена масла производится при 2ТО-2.
