Турбовальный двигатель Д-136. Руководство по эксплуатации (2000 год) - часть 43
136

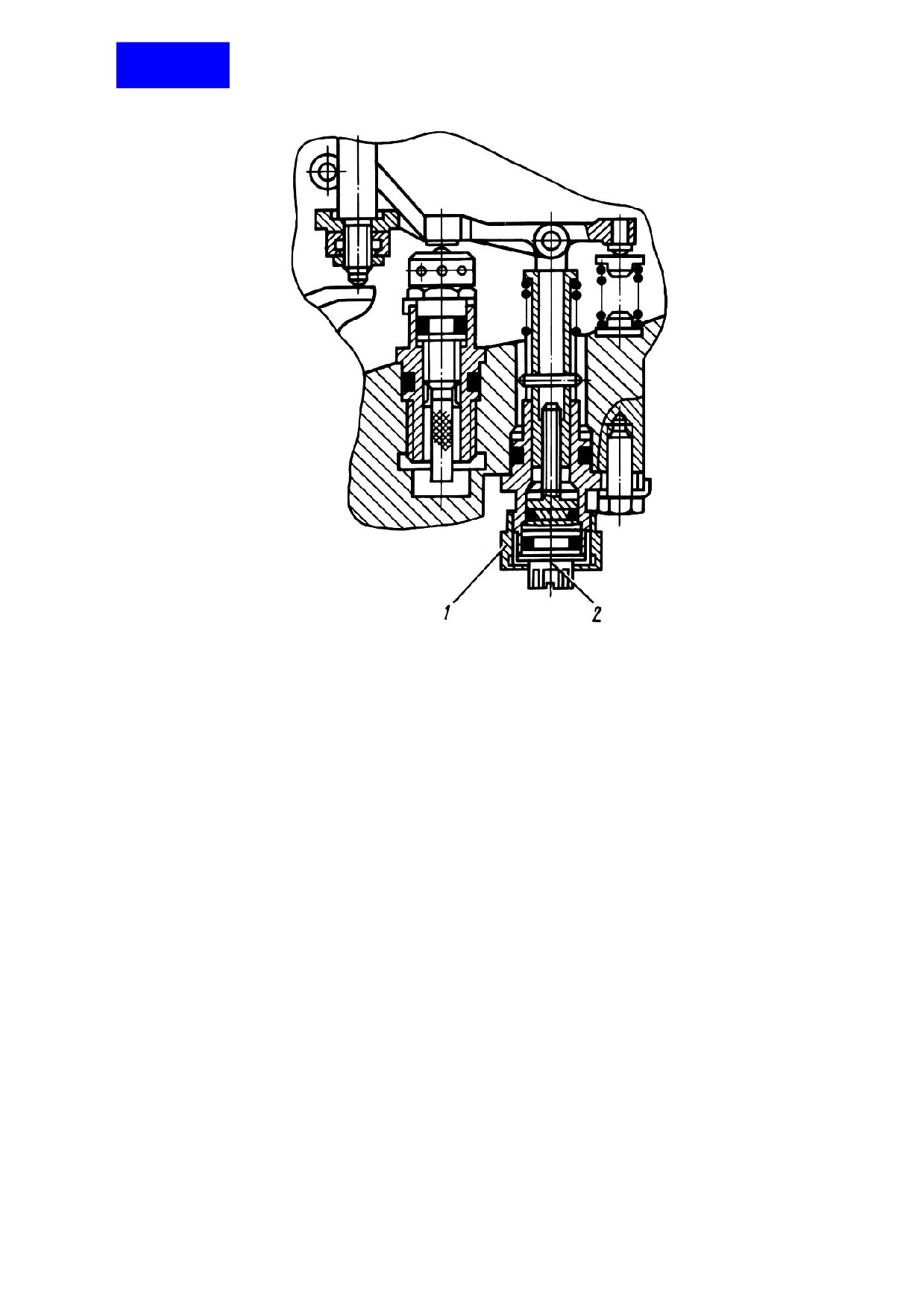

1. Колпачок
2. Гайка
3. Винт 56
ПРИМЕЧАНИЕ: Положение винта на регуляторе смотрите на рис. 4
Регулировка параллельного смещения πΚΣ располагаемых режимов по
углу установки РУД
Рис. 217
1. Винт 56 повернут против
часовой стрелки
2. Номинальное положение
винта 56
3. Винт 56 повернут по часовой
стрелке
Характеристика πΚΣ
= f (°<руд)
Рис. 218
73.12.05
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Ключ 25ТЛ.19.01.208
Проволока контровочная КС 0,8
-
ГОСТ 792-67
Плоскогубцы 08-69-107
Пломба ОСТ I 10067-71
Острогубцы 7818.9020
Пломбир ГОСТ 17271-76
К РО
На страницах
ТЕХНОЛОГИЧЕСКАЯ КАРТА 212
247-249/250
Пункт РО
Наименование работы: Регулировка "площадки" малый газ
Трудоемкость
Работы,
выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях
от ТТ
(1) Расконтрите и снимите колпачок I (см. рис. 219).
(2) Удерживая ключом винт 22 от проворота, отверните на 1...2 оборота контргайку 2.
(3) Поверните ключом винт 22 в нужную сторону на необходимый угол.
Поворот винта 22 по часовой стрелке увеличивает значение πΚΣ на режиме
земного малого газа, против часовой стрелки - уменьшает (см. рис. 220).
(4) Затяните контргайку 2, удерживая винт 22 от проворота.
(5) Установите колпачок I на место, законтрите его проволокой и опломбируйте.
ВНИМАНИЕ: ВИНТ 22 РАЗРЕШАЕТСЯ ПОВОРАЧИВАТЬ В ОБЕ СТОРОНЫ НЕ
БОЛЕЕ ЧЕМ НА I ОБОРОТ ОТ ИСХОДНОЙ РЕГУЛИРОВКИ
ПОСТАВЩИКА..
136
1. Колпачок
2. Гайка
3. Винт 56
ПРИМЕЧАНИЕ: Положение винта на
регуляторе смотрите на
рис. 4

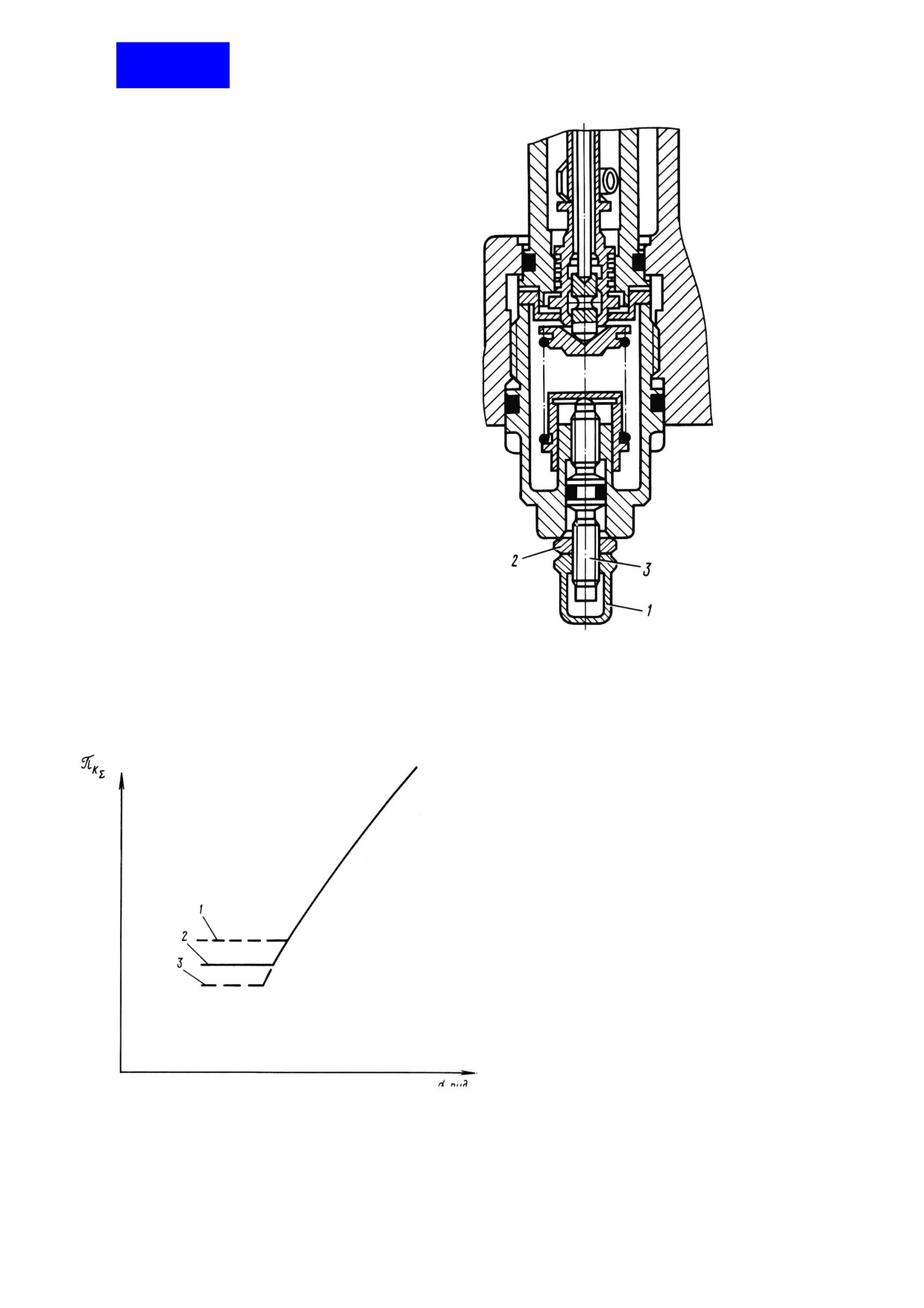

Регулировка πΚΣ земного малого газа
Рис. 219
1. Винт 22 повернут по часовой стрелке
2. Номинальное положение винта 22
3. Винт 22 повернут против часовой стрелки
Характеристика πΚΣ = f (°<руд)
Рис. 220
73.12.05
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Ключ 25ТЛ.19.01.208
Проволока контровочная КС 0,8
-
ГОСТ 792-67
Плоскогубцы 08-69-107
Пломба ОСТ I 10067-71
Острогубцы 7818.9020
Пломбир ГОСТ 17271-76
Пломбир ГОСТ 17271-76
К РО
На страницах
ТЕХНОЛОГИЧЕСКАЯ КАРТА 213
251-254
Пункт РО
Наименование работы: Регулировка πΚΣ макисмального взлетного режима.
Трудоемкость
Работы,
выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях
от ТТ
(1) Расконтрите и снимите колпачок I (см. рис. 221).
(2) Удерживая ключом винт 23 от цроворота, отверните на 1...2 оборота контргайку 2.
(3) Ключом поверните винт 23 в нужную сторону на необходимый угол.
Поворот винта 23 по часовой стрелке уменьшает величину тгк на максимальном
режиме, против часовой стрелки - увеличивает (см. рис. 222).
(4) Затяните контргайку 2, удерживая винт 23 от проворота.
(5) Установите колпачок I на место, законтрите его проволокой и опломбируйте.
ВНИМАНИЕ: ВИНТ 23 РАЗРЕШАЕТСЯ ПОВОРАЧИВАТЬ В ОБЕ СТОРОНЫ НЕ
БОЛЕЕ ЧЕМ НА I ОБОРОТ ОТ ИСХОДНОЙ РЕГУЛИРОВКИ
ПОСТАВЩИКА...
136
1. Колпачок
2. Гайка
3. Винт 23
ПРИМЕЧАНИЕ: Положение винта на регуляторе смотрите на рис. 4

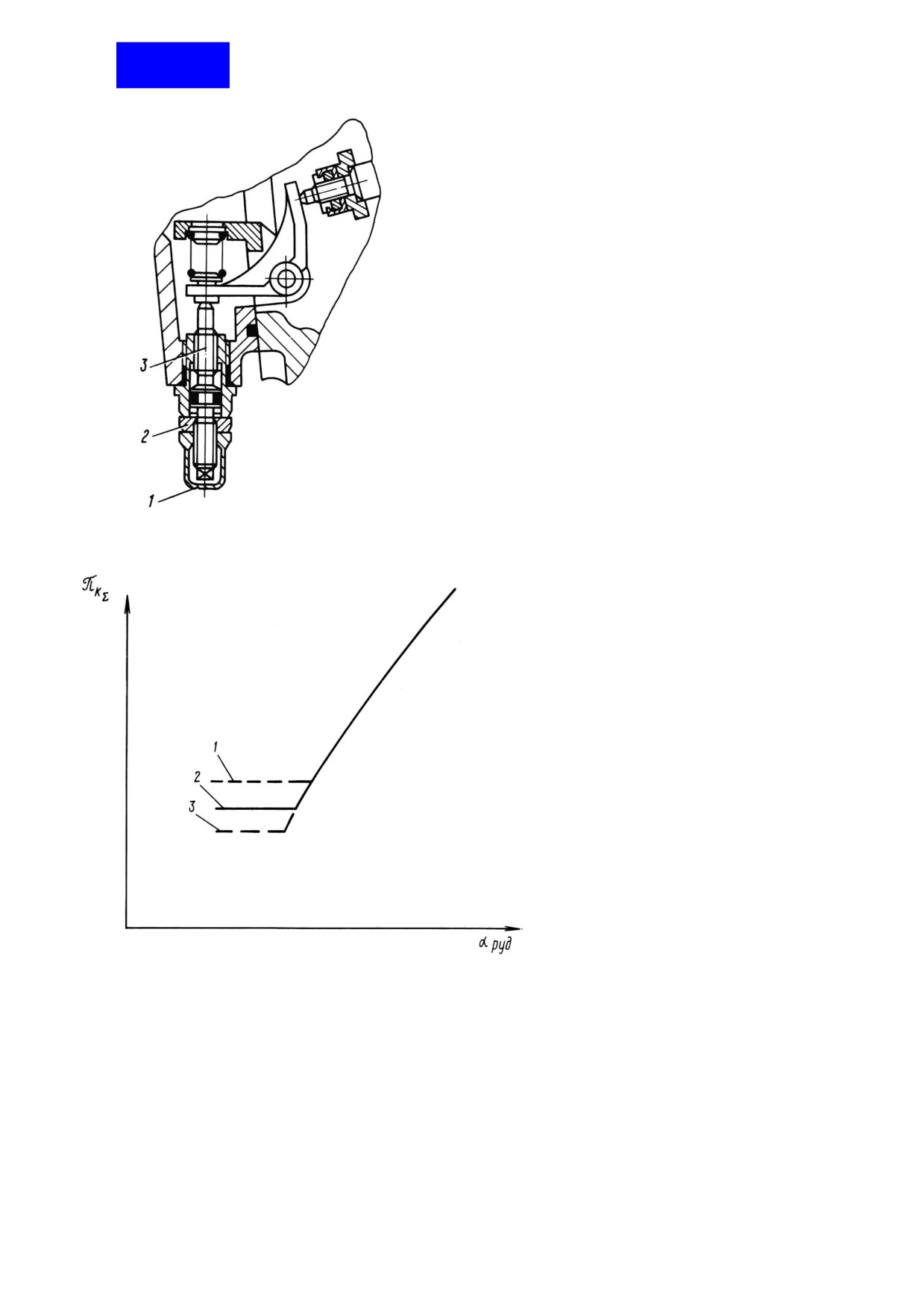

Регулировка πΚΣ максимального взлетного режима
Рис. 221
73.12.05
136
1. Винт 23 повернут против часовой стрелки
2. Номинальное положение винта 23
3. Винт 23 повернут по часовой стрелке

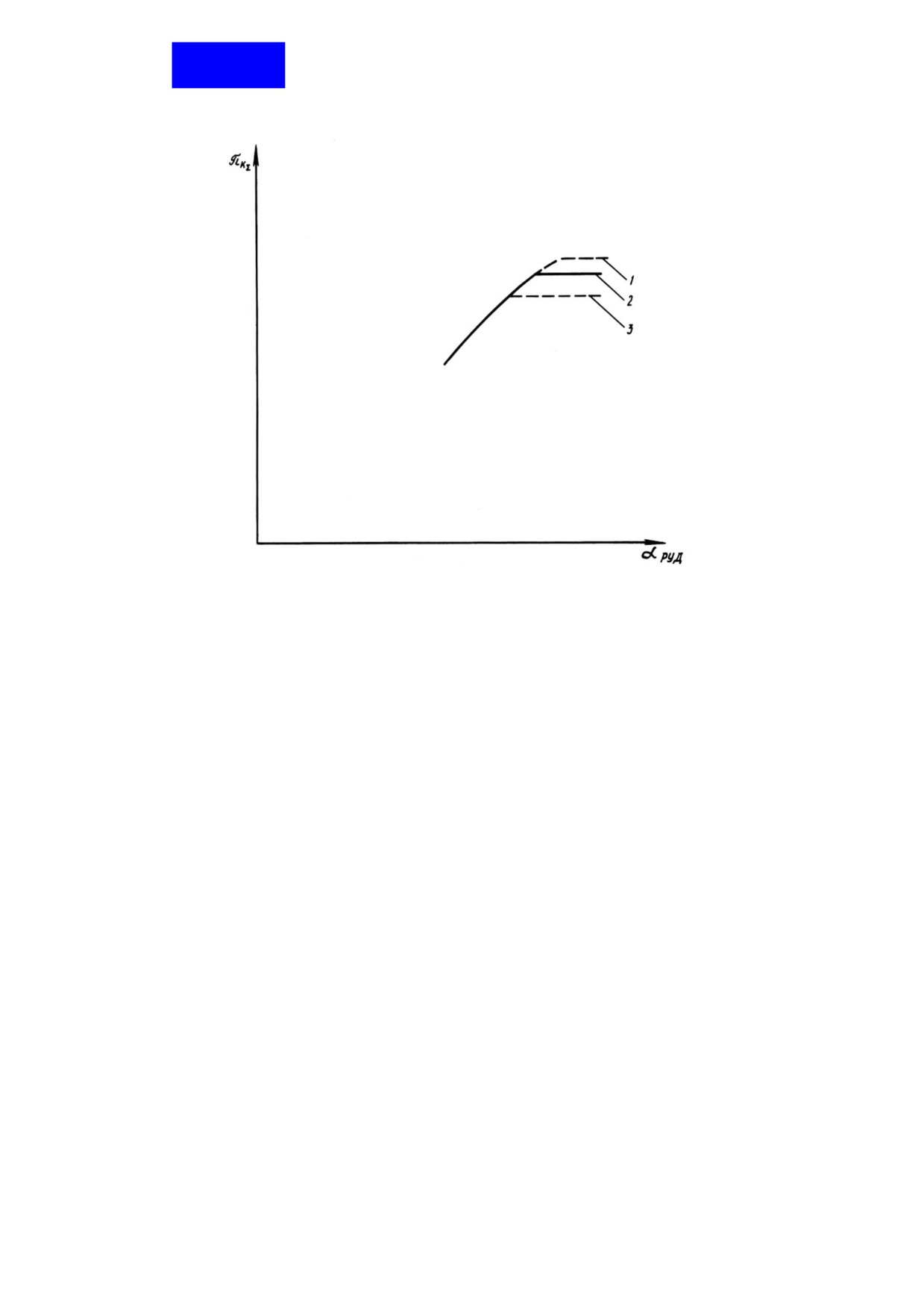

Характеристика πΚΣ = f (αРУД)
Рис. 222
73.12.05
1 июля 1984 г.
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Ключ 25ТЛ.19.01.208
Проволока контровочная КС 0,8
-
ГОСТ 792-67
КЛЮЧ 36.19.01.225
Пломба ОСТ I 10067-71
Плоскогубцы 08-69-107
Острогубцы 7818.9020
Пломбир ГОСТ 17271-76
К РО
На страницах
ТЕХНОЛОГИЧЕСКАЯ КАРТА 214
255-257/258
Пункт РО
Наименование работы: Регулировка снижения πΚΣ максимального
Трудоемкость
располагаемого режима при отказе БПР
Работы,
выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях
от ТТ
(1) Расконтрите и отверните гайку I (см. рис. 223) на 1...1.5 оборота.
(2) Поверните винт 26 ключом или отверткой в нужную сторону на необходимое
число щелчков. Поворот винта 26 по часовой стрелке увеличивает πΚΣ максима-
льного располагаемого режима, против часовой стрелки - уменьшает.
(3) Заверните гайку I, законтрите ее проволокой и опломбируйте.
ВНИМАНИЕ; ВИНТ 26 РАЗРЕШАЕТСЯ ПОВОРАЧИВАТЬ В ОБЕ СТОРОНЫ НЕ
БОЛЕЕ ЧЕМ НА 22 ЩЕЛЧКА ОТ ИСХОДНОЙ РЕГУЛИРОВКИ ПОСТАВЩИКА. I
ОБОРОТ - 22 ЩЕЛЧКА.
136

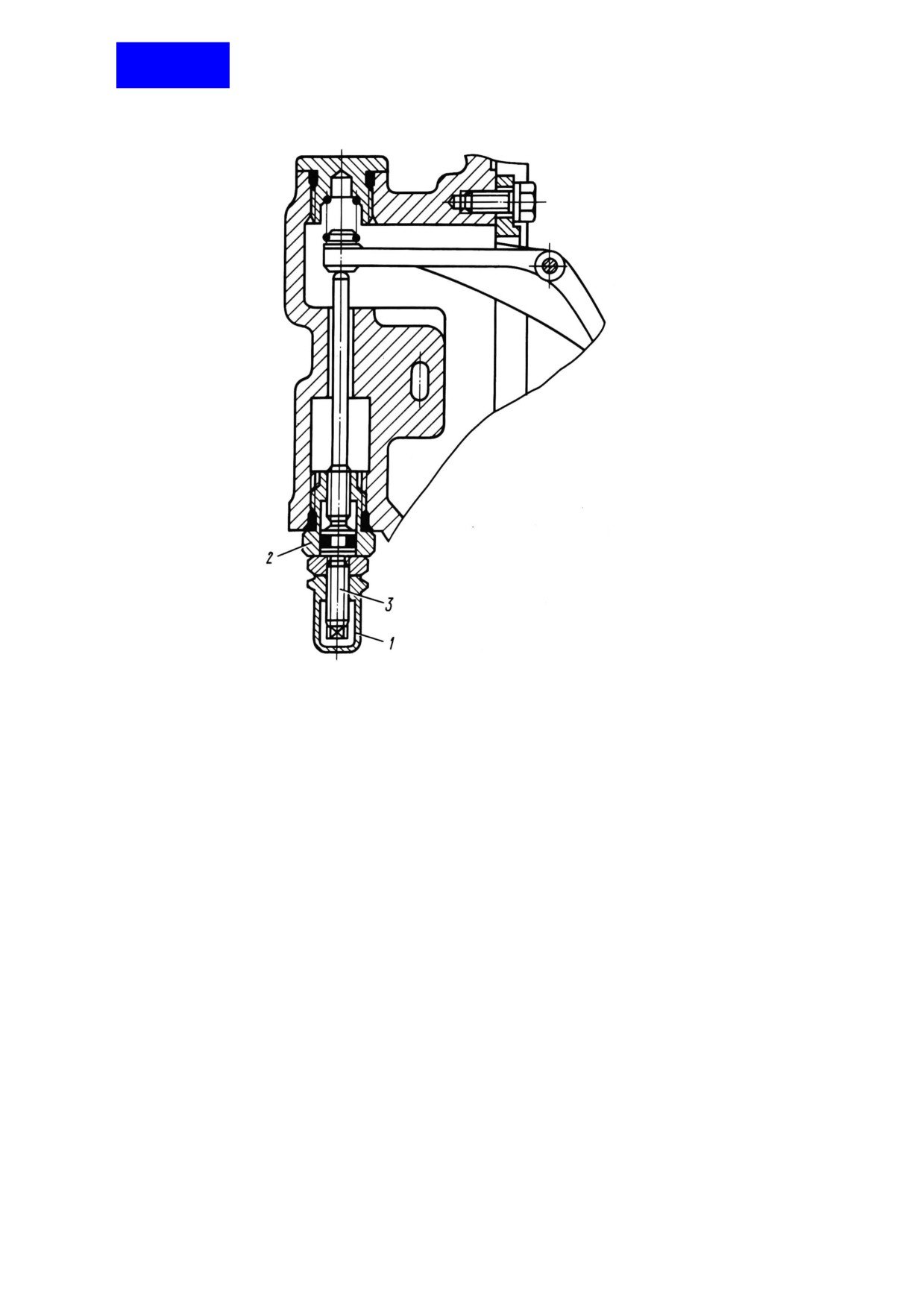

1. Гайка накидная
2. Винт 26
ПРИМЕЧАНИЕ: Положение винта на регуляторе
смотрите на рис. 4
Регулировка снижения максимального режима по
электрическому сигналу
Рис. 223
73.12.05
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Ключ 25.19.01.36
Проволока контровочная КС 0,8
-
ГОСТ 792-67
Ключ 25ТЛ.19.01.208
Пломба ОСТ I 10067-71
Отвертка 25.19.01.060
Плоскогубцы 08-69-107
Острогубцы 7818.9020
Пломбир ГОСТ 17271-76
К РО
На страницах
ТЕХНОЛОГИЧЕСКАЯ КАРТА 215
259-262
Пункт РО
Наименование работы: Регулировка времени приемистости
Трудоемкость
Работы,
выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях
от ТТ
1. Винт 40 влияет на скорость перемещения дозирующей иглы на всех режимах
одинаково.
1.1. Расконтрите и отверните гайку I (см. рис. 224) на 1...1.5 оборота.
1.2. Отверткой или ключом поверните винт 40 в нужную сторону на необходимое
число щелчков. Поворот винта 40 по часовой стрелке уменьшает время
приемистости, против часовой стрелки - увеличивает.
1.3. Заверните гайку I, законтрите ее проволокой и опломбируйте.
ВНИМАНИЕ; ВИНТ 40 РАЗРЕЖАЕТСЯ ПОВОРАЧИВАТЬ В ОБЕ СТОРОНЫ НЕ
БОЛЕЕ ЧЕМ НА 44 ЩЕЛ-' ЧКА ОТ ИСХОДНОЙ РЕГУЛИРОВКИ
ПОСТАВЩИКА. I ОБОРОТ - 22 ЩЕЛЧКА.
2. Винт 31 влияет на скорость перемещения дозирующей иглы на малых режимах.
2.1. Расконтрите и отверните гайку I (см. рис. 225) на I...1,5 оборота.
2.2. Ключом поверните винт 31 в нужную сторону на необходимый угол.
Поворот винта 31 по часовой стрелке увеличивает время приемистости, против
часовой стрелки - уменьшает.
2.3. Заверните гайку I, законтрив ее проволокой и опломбируйте.
ВНИМАНИЕ: ВИНТ 31 РАЗРЕШАЕТСЯ ПОВОРАЧИВАТЬ ПРОТИВ ЧАСОВОЙ
СТРЕЛКИ НЕ БОЛЕЕ ЧЕМ НА 4 ОБОРОТА, ПО ЧАСОВОЙ
СТРЕЛКЕ - НЕ БОЛЕЕ ЧЕМ НА 3 ОБОРОТА ОТ ИСХОДНОЙ
РЕГУЛИРОВКИ ПОСТАВЩИКА.
136
1. Гайка накидная
2. Винт 40
ПРИМЕЧАНИЕ: Положение винта на регуляторе
смотрите на рис. 5
Регулировка времени приемистости
Рис. 224
1. Гайка накидная
2. Винт 31
ПРИМЕЧАНИЕ: Положение винта на регуляторе смотрите на
рис. 5
Регулировка времени приемистости
Рис. 225
73.12.05
1 июля 1984 г.
Работы,
Содержание операции и технические требования (ТТ)
выполняемые при
Контроль
отклонениях от ТТ
3. Винт 39 влияет на СКОРОСТЬ перемещения дозирующей иглы на больших
режимах
3.1. Расконтрите и снимите замок I (см. рис. 226).
3.2. Нажмите ключом фиксатор 2 до вывода его из зацепления с футоркой 3.
3.3. Поверните фиксатор 2 (винт 39 вращается с фиксатором 2).
Поворот винта 39 по часовой стрелке уменьшает время приемистости, против
часовой стрелки - увеличивает. .
3.4. Установите замок I, законтрите его проволокой и опломбируйте.
ВНИМАНИЕ; ВИНТ 39 РАЗРЕШАЕТСЯ ПОВОРАЧИВАТЬ В ОБЕ СТОРОНЫ НЕ
БОЛЛЕ ЧЕМ НА 1 ОБОРОТ ОТ ИСХОДНОЙ РЕГУЛИРОВКИ
ПОСТАВЩИКА. 1 ОБОРОТ - 20 ДЕЛЕНИЙ.

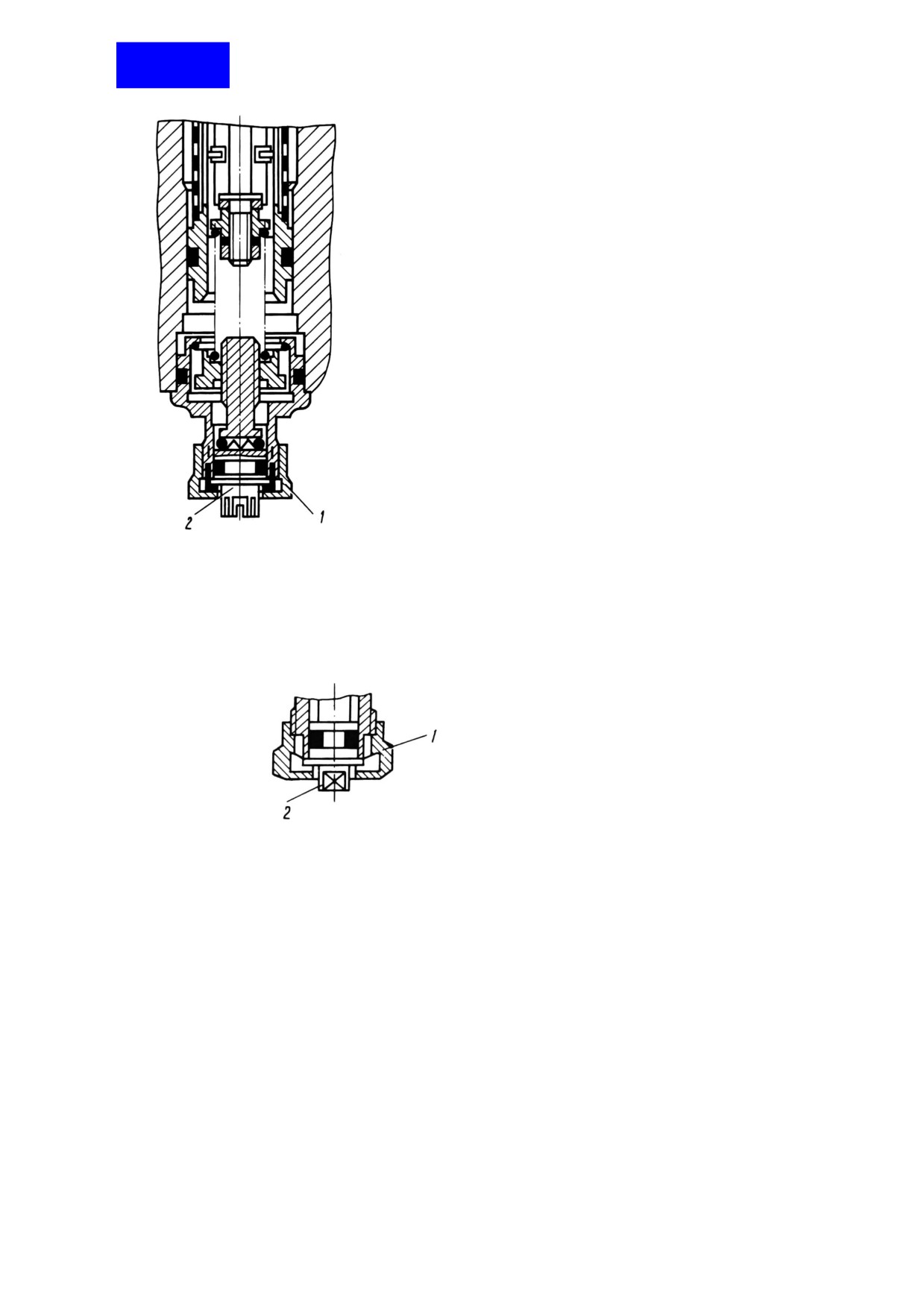

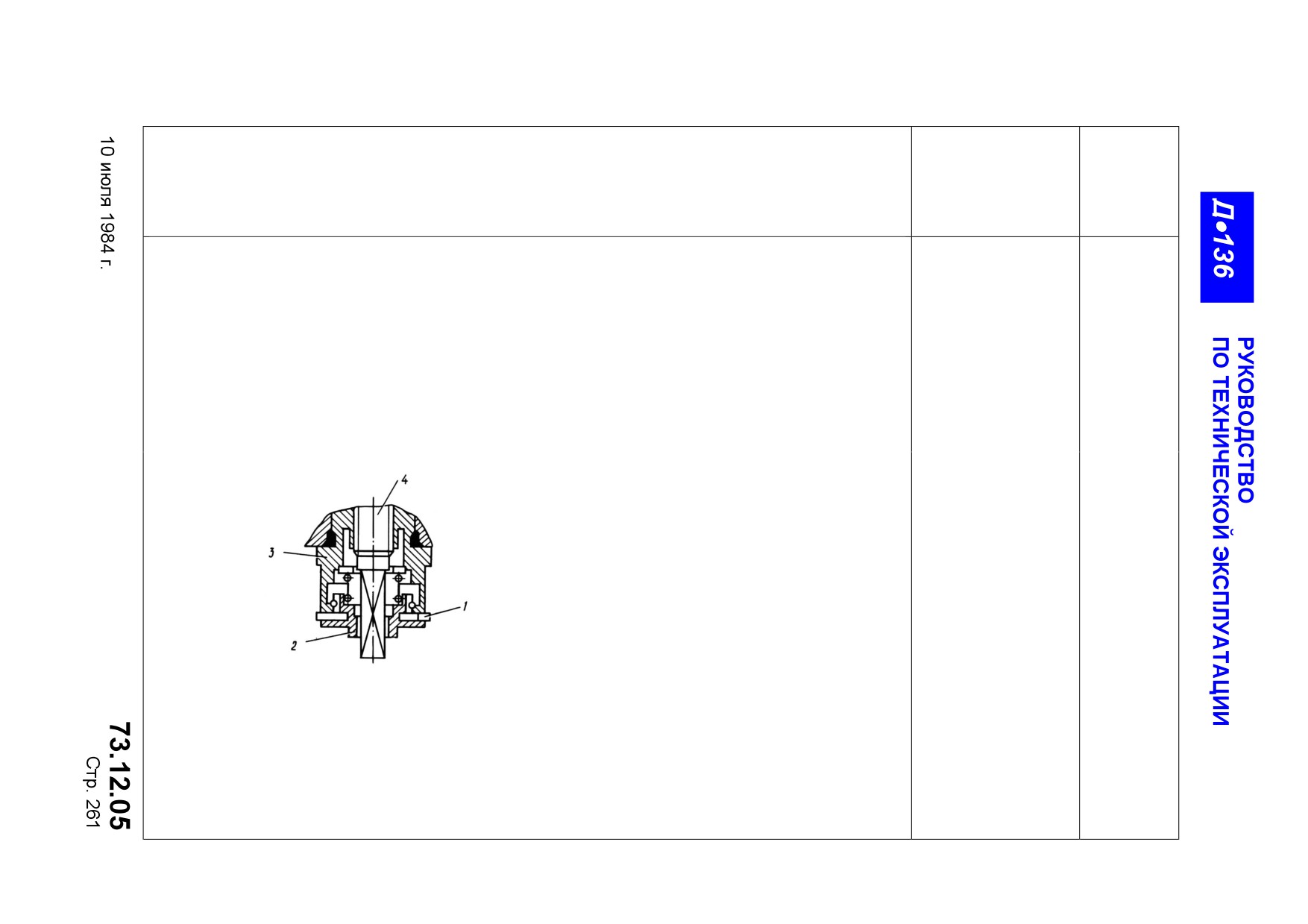

1. Замок
2. Фиксатор
3. Футорка
4. Винт 39
ПРИМЕЧАНИЕ: Положение винта на регуляторе смотрите на
рис. 5
Регулировка времени приемистости
Рис. 226
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Ключ 25.19.01.036
Проволока контровочная КС 0,8
-
ГОСТ 792-67
Ключ 25ТЛ.19.01.249
Пломба ОСТ I 10067-71
Ключ 36.19.01.280
Отвертка 25.19.01.060
Плоскогубцы 08-69-107
Острогубцы 7818.9020
Пломбир ГОСТ 17271-76
