ТУРБИНА

ВЫСОКОГО ДАВЛЕНИЯ

72.51.00

ТУРБИНА ВЫСОКОГО ДАВЛЕНИЯ -

ОПИСАНИЕ И РАБОТА

Общая часть

Турбина высокого давления (ТВД) - осевая, реактивная, одноступенчатая,

предназначена для преобразования части энергии газового потока, посту-

пающего из камеры сгорания, в механическую энергию, используемую для

вращения ротора компрессора высокого давления и всех приводных агрега-

тов двигателя (см. рис. 1).

ТВД расположена за камерой сгорания, ее статор крепится к корпусу и кони-

ческой балке корпуса камеры сгорания, опора ротора смонтирована в статоре

турбины низкого давления (корпусе опор турбин), а ротор крепится к валу

компрессора высокого давления.

Описание

ТВД (см. рис. 1) состоит из статора и ротора.

2.1.

Статор ТВД

Статор - сопловой аппарат ТВД (см. рис. 2) включает наружный корпус, внут-

ренний корпус и сектора сопловых лопаток между ними.

Наружный корпус имеет проставки 7 с сотовыми элементами лабиринтного

уплотнения.

Сектор сопловых лопаток состоит из лопаток 1, охлаждаемых воздухом, от-

бираемым из полости вторичного потока камеры сгорания, наружной 5 и

внутренней 4 полок и имеет выступ 2 для фиксации сектора в окружном на-

правлении; в осевом направлении сектор фиксируется буртиком 3, а в ради-

альном - пояском 6. Буртик 3 и поясок 6 входят в соответствующие пазы во

внутреннем и наружном корпусах.

К внутреннему корпусу болтами крепятся кольца 8 с сотовыми элементами

лабиринтных уплотнений.

Наружный корпус центрируется относительно корпуса камеры сгорания при-

зонными болтами 35 (см. 72.50.00, рис. 1, лист 3) и крепится к нему болтовы-

ми соединениями, состоящими из болтов 37, 38, 39, 35 и самоконтрящихся

гаек 36; внутренний корпус крепится к конической балке камеры сгорания

болтами 42.

2.2.

Ротор ТВД

Ротор ТВД (см. рис. 3) включает рабочее колесо и задний вал.

Рабочее колесо состоит из диска 10, имеющего на ободе елочные пазы 8, в

каждом из которых крепятся левая 3 и правая 7 рабочие лопатки, образую-

щие лопаточный венец и зафиксированные контровками 1, а также гребешков

9 лабиринтных уплотнений.

Лопатки 3 и 7 охлаждаются воздухом, подводимым из-за КВД.

72.51.00

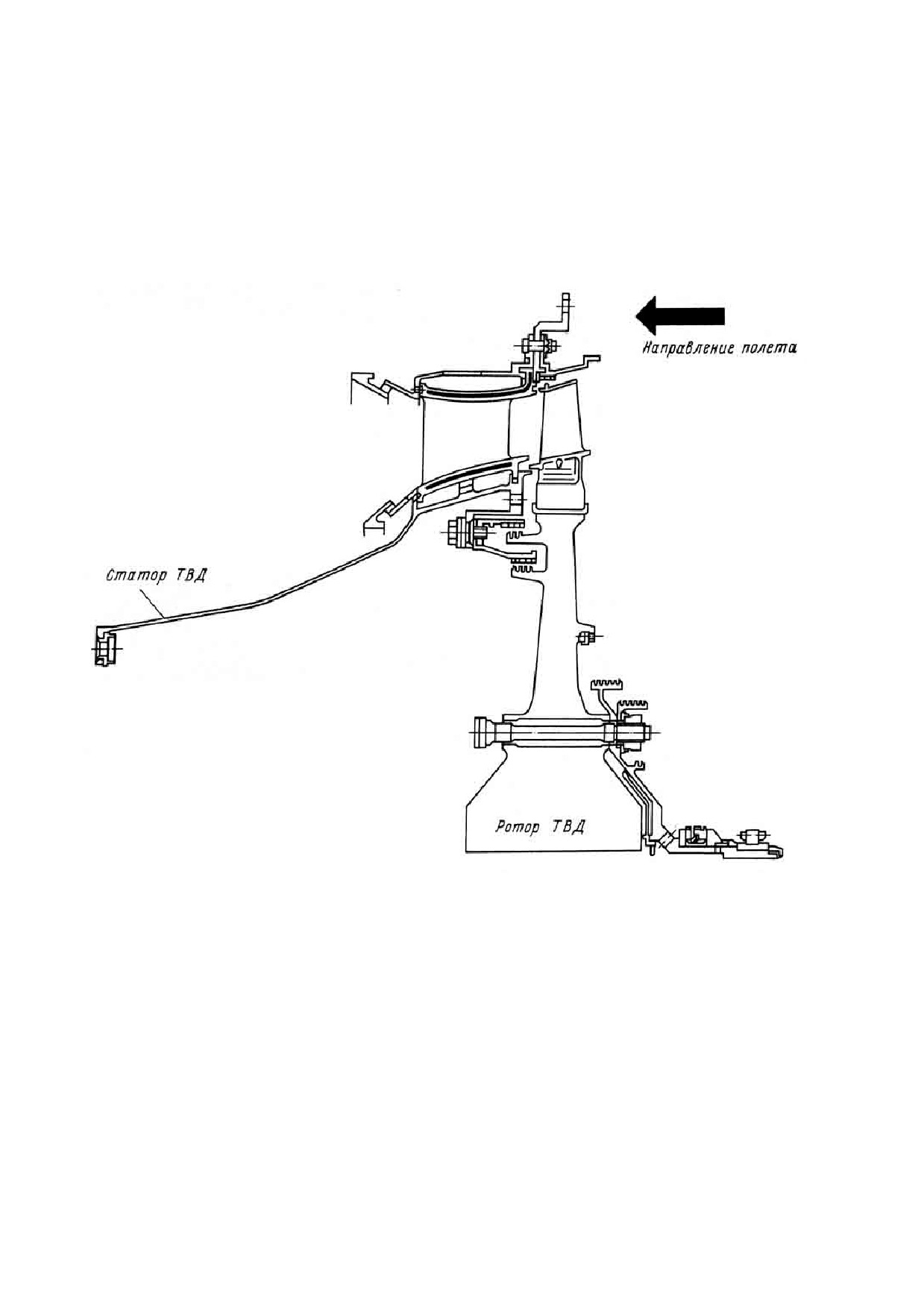

Турбина высокого давления

Рис. 1

72.51.00

1. Лопатка

2. Выступ

3. Буртик

4. Внутренняя полка

5. Наружная полка

6. Поясок

7. Проставка

8. Кольца

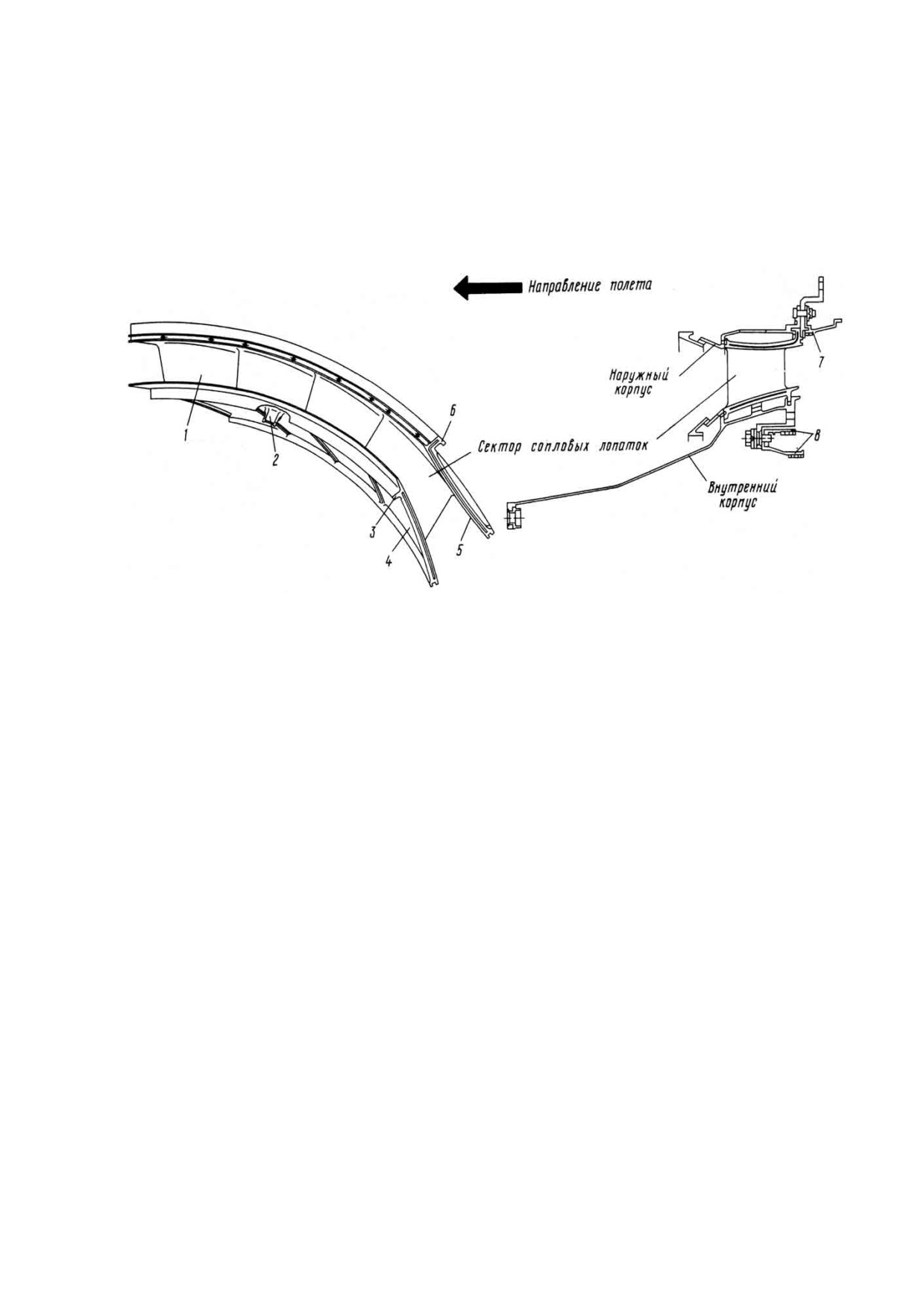

Сопловой аппарат ТВД

Рис. 2

72.51.00

Каждая охлаждаемая рабочая лопатка имеет бандажную полку 5 с гребешком

4 лабиринтного уплотнения, полку 6 хвостовика и хвостовик 2 "елочного" типа.

На заднем валу ТВД, имеющем гребешки 11 лабиринтных уплотнении, смон-

тированы детали радиально-торцевого контактного уплотнения 13 и внутрен-

нее кольцо 12 роликоподшипника, а внутри вала - уплотнительное кольцо 14.

Ротор ТВД крепится к заднему валу КВД стяжными болтами 34 (см. 72.50.00,

рис. 1, лист 3), имеющими призонные участки Р для центрирования рабочего

колеса относительно заднего вала КВД и передачи крутящего момента, и

призонные участки С для центрирования заднего вала ТВД относительно ра-

бочего колеса.

1. Контровка

2. Хвостовик «елочного» типа

3. Лопатка левая

4. Гребешок

5. Бандажная полка

6. Полка хвостовика

7. Лопатка правая

8. Елочный паз

9. Гребешки

10. Диск

11. Гребешки

12. Внутреннее кольца ролико-

подшипника

13. Детали радиально-

торцевого контактного уп-

лотнения

14. Уплотнительное кольцо

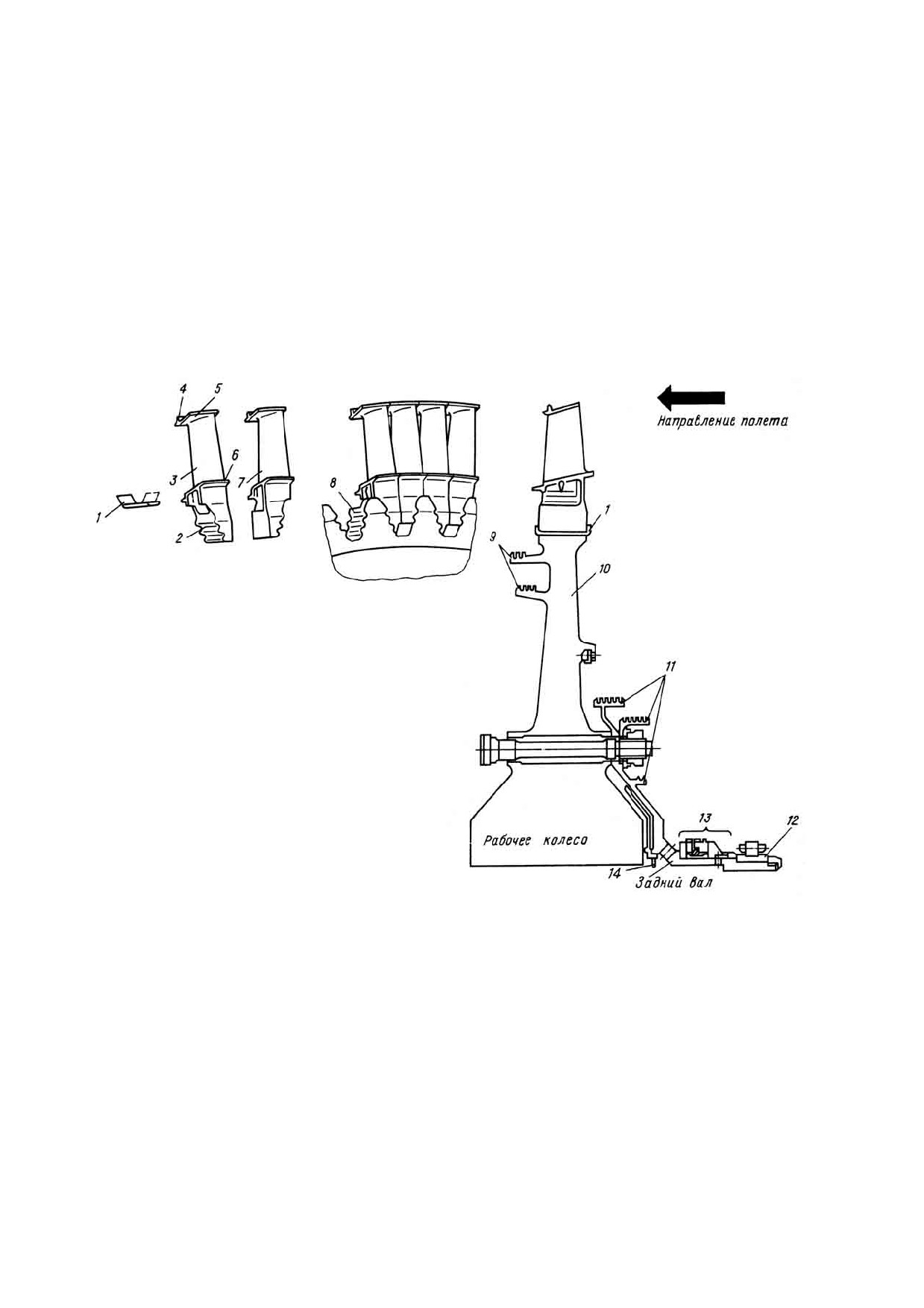

Ротор ТВД

Рис. 3

72.51.00

ТУРБИНА

НИЗКОГО ДАВЛЕНИЯ

72.52.00

ТУРБИНА НИЗКОГО ДАВЛЕНИЯ -

ОПИСАНИЕ И РАБОТА

Общая часть

Турбина низкого давления (ТНД) - осевая, реактивная, одноступенчатая,

предназначена для преобразования части анергии газового потока, подавае-

мого из турбины высокого давления, в механическую энергию, используемую

для вращения ротора компрессора низкого давления (см. рис. 1).

ТНД расположена непосредственно за ТВД, ее статор крепится к корпусу ка-

меры сгорания, опора ротора монтируется в статоре ТНД, а ротор крепится к

валу КНД.

Описание

ТНД (см. рис. 1) состоит из статора и ротора.

2.1.

Статор ТНД

Статор ТНД (см. рис. 2) - силовой элемент двигателя, состоит из корпуса опор

турбин, включающего наружный и внутренний корпуса, соединенные между

собой болтами 12, и секторов сопловых лопаток, смонтированных между ни-

ми. К корпусу опор турбин болтами крепятся переднее уплотнительное коль-

цо 23 и кожух, а во внутреннем корпусе смонтированы наружные кольца 21,

19 роликоподшипников ТВД, и ТНД с деталями 22 демпферов опор и форсун-

ка 20 подачи масла.

Внутренний корпус имеет кольца 17, 24 лабиринтных уплотнений с сотовыми

элементами, уплотнительное кольцо 18 радиально-торцевого контактного уп-

лотнения и на наружной поверхности - фиксирующие пазы 16 и 26.

Сектор сопловых лопаток состоит из лопаток 7, наружной 8 и внутренней 5

полок. Лопатки охлаждаются воздухом, отбираемым из-за 3 ступени КВД и

подводимым через фланцы E01, Е04 и Е09.

Наружная полка имеет опорные пояски 10 и 25 для фиксации сектора в ради-

альном направлении и паз 9 для фиксации в окружном направлении. Внут-

ренняя полка имеет буртики 4, 6 для фиксации сектора в осевом направле-

нии.

Наружный корпус имеет паз 11, центрирующий поясок 14 и проставки 15 с со-

товыми элементами лабиринтного уплотнения.

В наружном корпусе расположены фланцы с маркировкой для крепления тру-

бопроводов:

• E01, Е04, Е09 - подвода воздуха на охлаждение лопаток соплового аппа-

рата и дисков роторов ТНД и ТВД;

• Е02 - отбора воздуха для замера температуры воздуха залабиринтной по-

лости;

• Е03 - подвода масла на смазку и охлаждение подшипников опор роторов

ТВД и ТНД и масляные демпферы;

72.52.00

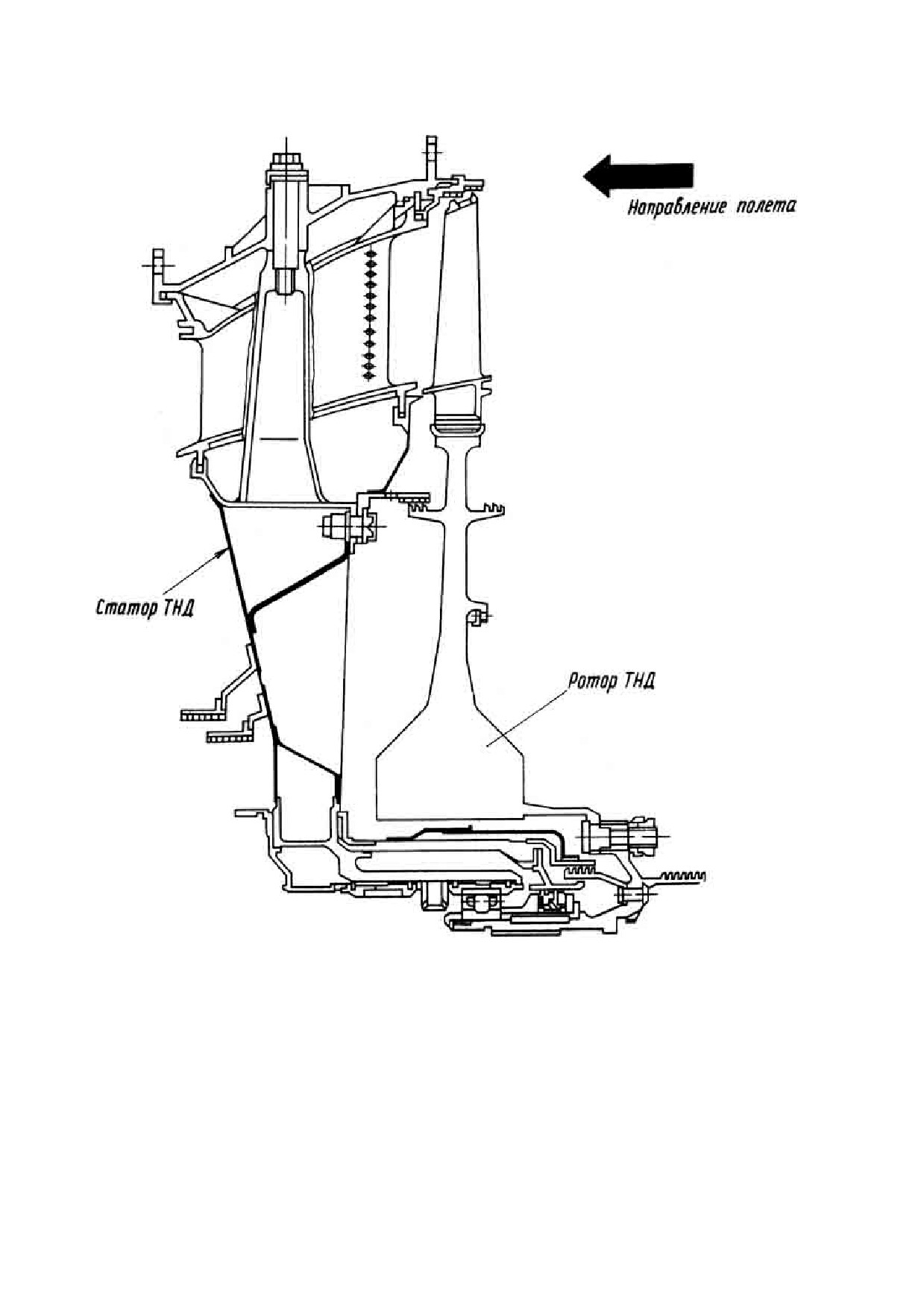

Турбина низкого давления

Рис. 1

72.52.00

1. Заглушка

2. Проволока

3. Гайка

4. Буртик

5. Внутренняя полка

6. Буртик

7. Лопатка

8. Наружная полка

9. Паз

10. Поясок

11. Паз

12. Болт

13. Выступ

14. Поясок

15. Проставка

16. Паз

17. Кольцо

18. Кольцо

19. Наружное кольца роликоподшип-

ника ТНД

20. Форсунка подачи масла

21. Наружное кольцо роликоподшип-

ника ТВД

22. Детали демпфера опоры

23. Кольцо

24. Кольцо

25. Поясок

26. Паз

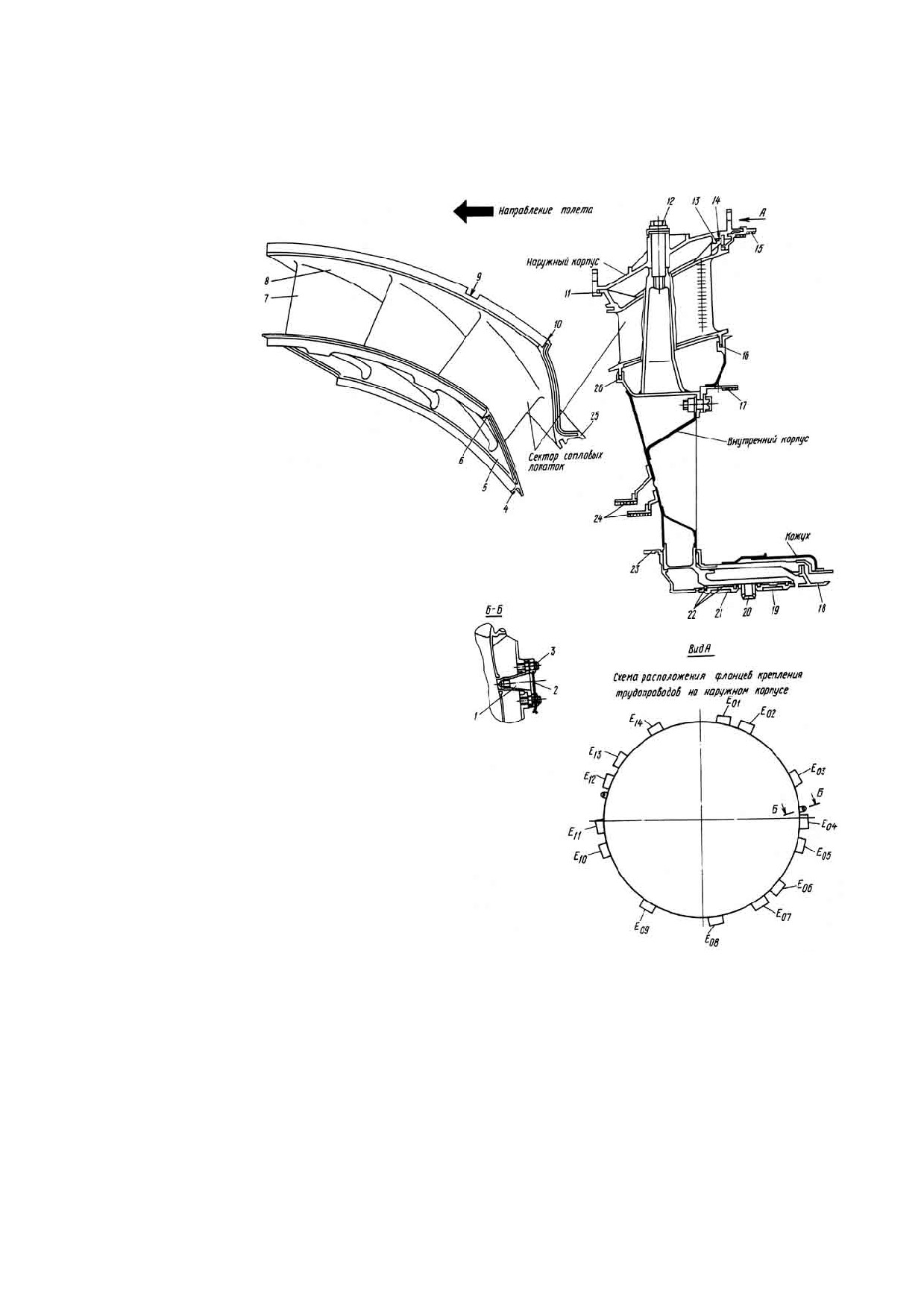

Статор турбины низкого давления

Рис. 2

72.52.00

• Е05, Е06, E12 - подвода воздуха на охлаждение корпуса подшипников;

• Е07 - откачки масла;

• Е10, E11 - суфлирования газа межлабиринтной полости;

• E13, E14 - суфлирования масловоздушной смеси полости расположения

опор роторов ТВД и ТНД,

а также два окна осмотра состояния рабочих лопаток турбин (по одному окну

с каждой стороны), закрытые заглушками 1, закрепленными гайками 3 и за-

контренными проволокой 2.

Корпус опор турбин центрируется относительно корпуса камеры сгорания

призонными болтами 41 (см. 72.50.00, рис. 1, лист 3) и крепится к нему бол-

тами 40, 41 и самоконтрящимися гайками.

2.2.

Ротор ТНД

Ротор ТНД (см. рис. 3) состоит из рабочего колеса и вала, закрепленного к

нему болтами.

Рабочее колесо состоит из диска 1, имеющего на ободе елочные пазы 4, в ко-

торых крепятся рабочие лопатки 7, образующие лопаточный венец и зафик-

сированные контровками 3; на диске выполнены гребешки 2 лабиринтных уп-

лотнений.

Рабочая лопатка 7 имеет бандажную полку 6 с гребешками 5 лабиринтного

уплотнения, полку 8 хвостовика и хвостовик 9 "елочного" типа.

На валу, имеющем гребешки 2 лабиринтного уплотнения, смонтированы де-

тали 10 радиально-торцевого контактного уплотнения и внутреннее кольцо 11

роликоподшипника.

Ротор ТНД при помощи шлицевого соединения 32 (см. 72.50.00, рис. 1, лист

3) передает крутящий момент на вал КНД, который центрируется в валу рото-

ра ТНД по пояскам Т и У и крепится гайкой 43, необходимое осевое положе-

ние ротора ТНД регулируется кольцом 33.

Роликоподшипник ротора ТНД монтируется в статоре ТНД.

72.52.00

1. Диск

8. Полка хвостовика

2. Гребешки

9. Хвостовик «елочного» типа

3. Контровка

10. Детали радиально-торцевого

контактного уплотнения

4. Елочный паз

11. Внутреннее кольцо ролико-

5. Гребешки полки

подшипника

6. Бандажная полка

7. Лопатка

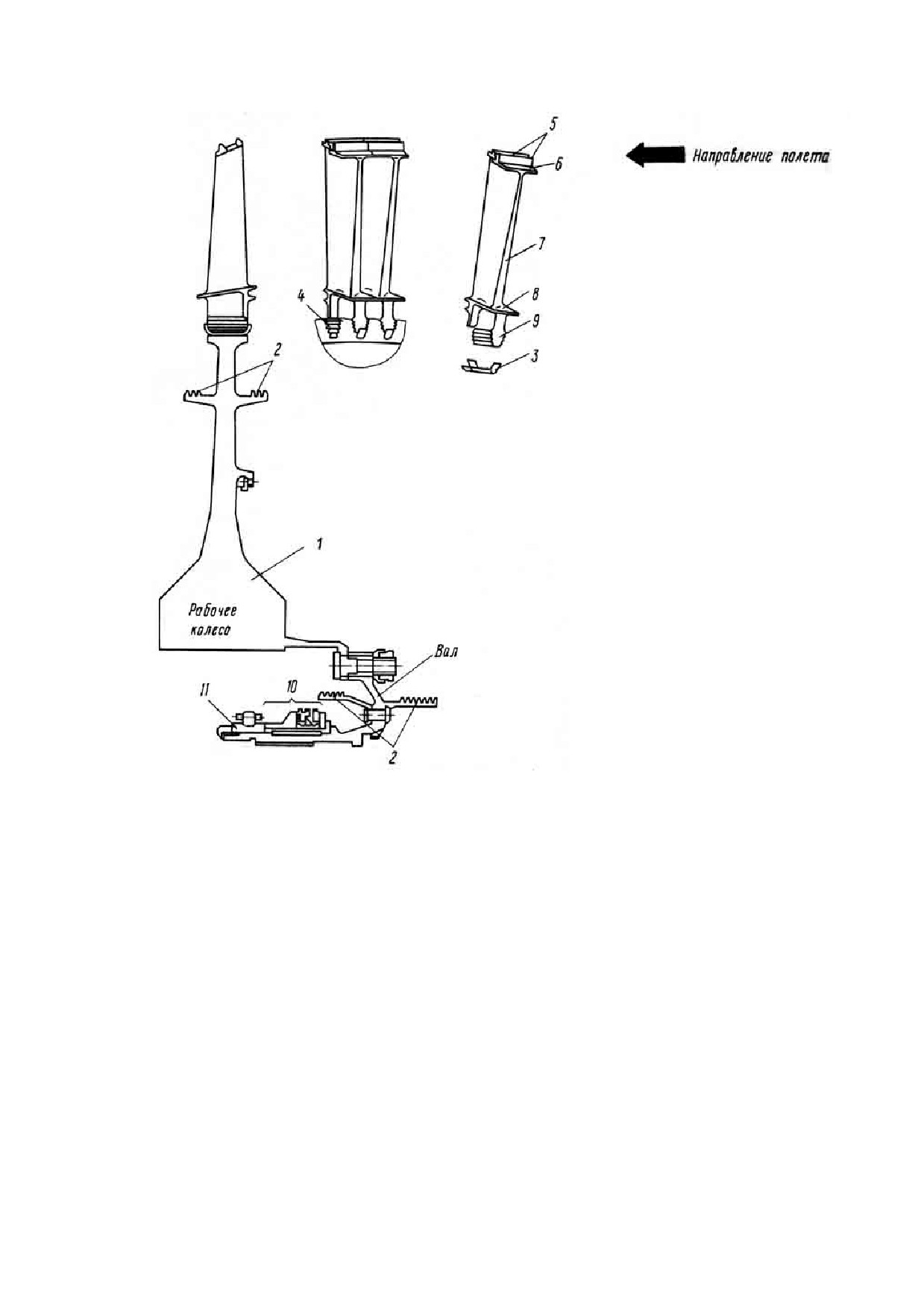

Ротор турбины низкого давления

Рис. 3

72.52.00

СВОБОДНАЯ ТУРБИНА

72.53.00

СВОБОДНАЯ ТУРБИНА - ОПИСАНИЕ И РАБОТА

Общая часть

Свободная турбина - осевая, реактивная, двухступенчатая, предназначена

для преобразования части энергии газового потока, поступающего из ТНД, в

механическую энергию, используемую для вращения трансмиссии вертолета

и привода регулятора частоты вращения ротора СТ (см. рис. 1).

Свободная турбина расположена непосредственно за ТНД и своим статором

крепится к статору ТНД.

Описание

Свободная турбина (см. рис. 1) состоит из статора, ротора и корпуса опор ро-

тора СТ.

Статор свободной турбины по наружному фланцу крепится к корпусу опор ро-

тора СТ при помощи 80 болтов, 10 из которых - призонные. Подшипниковые

опоры ротора СТ расположены в корпусе опор ротора СТ.

2.1.

Статор свободной турбины

Статор (см. рис. 2) свободной турбины состоит из наружного корпуса, двух

рядов секторов сопловых лопаток, образующих два лопаточных венца и двух

внутренних корпусов.

Внутренние корпуса сопловых аппаратов имеют кольца с сотовыми элемен-

тами лабиринтных уплотнений.

Каждый из двух сопловых аппаратов набирается из секторов сопловых лопа-

ток.

Сектор состоит из лопаток 3, наружной 6 и внутренней 1 полок, имеет выступ

2 для фиксации относительно него соответствующих внутренних корпусов и

выступы 4, 5, которыми каждый сектор входит в соответствующие пазы на-

ружного корпуса.

Наружный корпус имеет внутренние пазы для монтажа каждого ряда секторов

сопловых лопаток и проставки 7, 8 с сотовыми элементами лабиринтных уп-

лотнений.

На наружном корпусе в плоскости первого соплового аппарата расположены

фланцы 12, предназначенные для крепления термопар замера температуры

газового потока за рабочим колесом ТНД, и окно 14 осмотра лопаток ротора

СТ.

Другое окно 14 осмотра расположено в плоскости второго соплового аппара-

та.

На наружной поверхности наружного корпуса расположены также бобышки 13

крепления проводов термопар.

Окна 14 осмотра лопаток ротора СТ закрыты заглушками 9, крепящимися гай-

ками 11, законтренными проволокой 10.

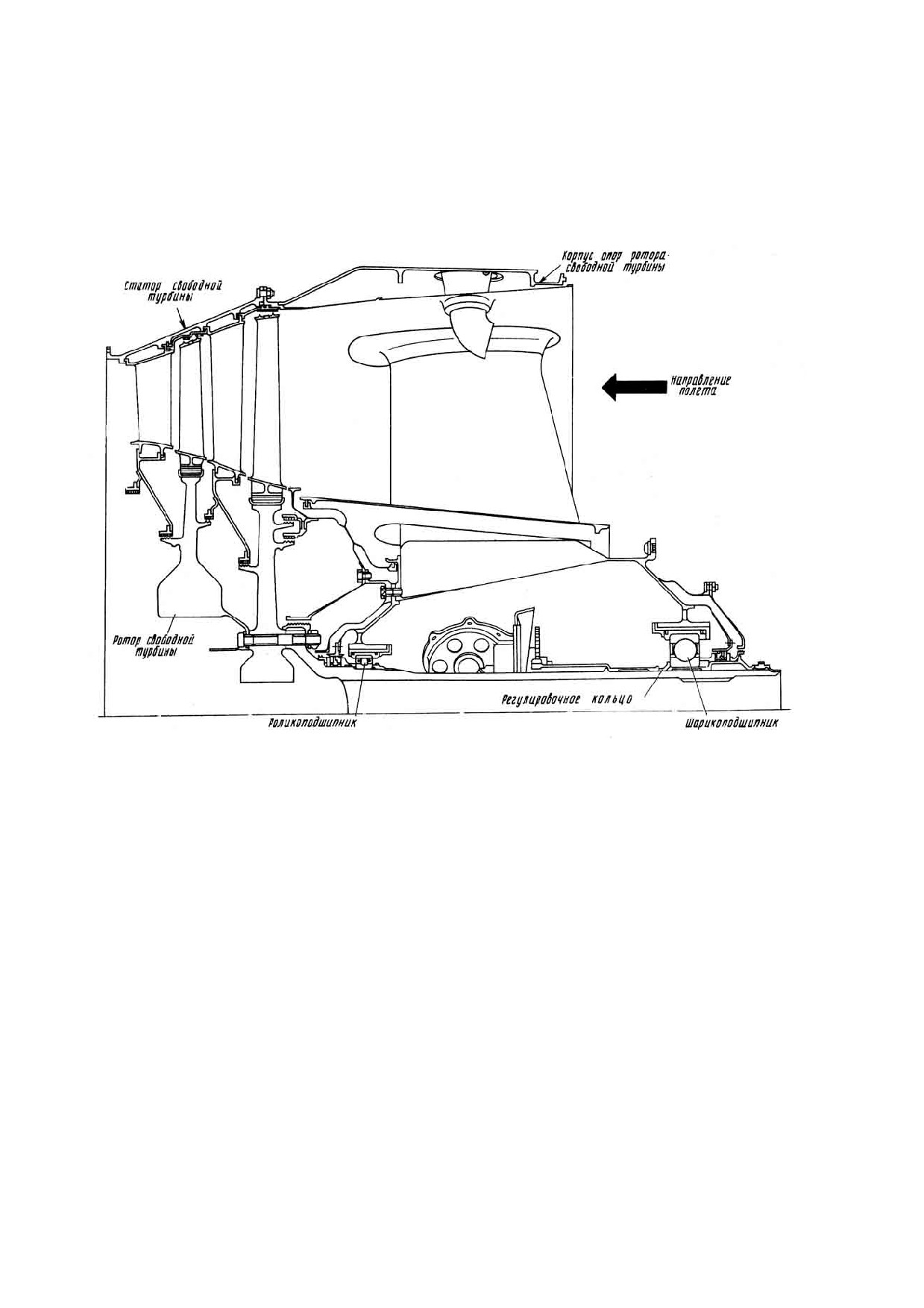

72.53.00

Свободная турбина

Рис. 1

72.53.00

1. Внутренняя полка

8. Проставка

2. Выступ

9. Заглушка

3. Лопатка

10. Проволока

4. Выступ

11. Гайка

5. Выступ

12. Фланец

6. Наружная полка

13. Бобышка

7. Проставка

14. Бобышки окон осмотра

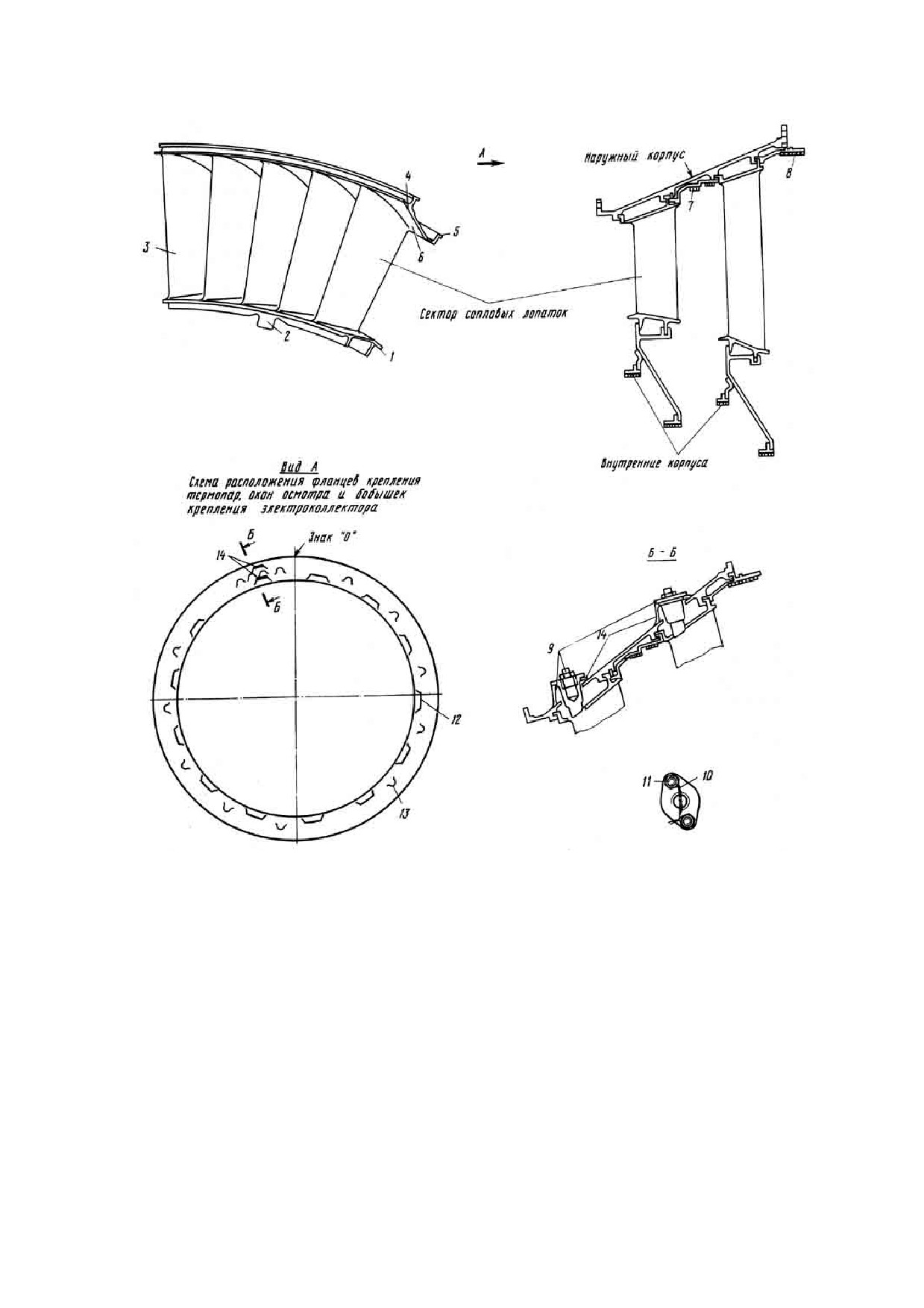

Статор свободной турбины

Рис. 2
