Турбовальный двигатель Д-136. Руководство по эксплуатации (2000 год) - часть 20

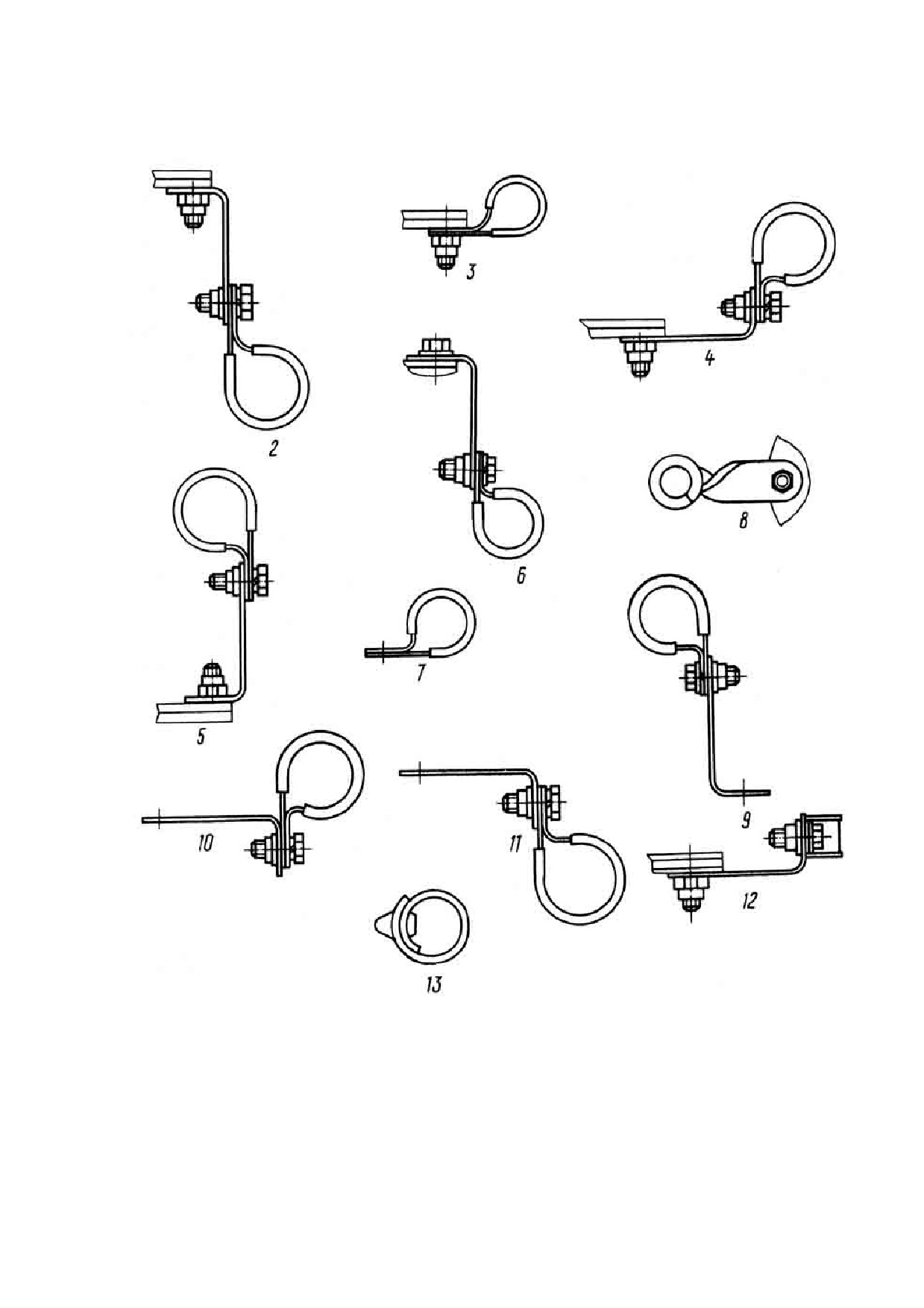

Элементы крепления шлангов коллекторов электрооборудования
Рис. 203
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
2.12. Закрепите шланги: "Электромагнит СВ", "Электромагнит перекрывной заслон-
ки" - хомутом на шпильке выключателя стартера (элемент 7).
2.13. Закрепите шланги "Электромеханизм ПОС" и промежуточной проводки к сиг-
нализатору включения ПОС планкой с хомутом (элемент 12).
2.14. Закрепите все шланги, идущие от главного соединителя Д, хомутом
(эле-
мент 13).
2.15. Законтрите все соединители контровочной проволокой.
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Прибор Ц-4315
Острогубцы 7818.9020
Проволока контровочная
КС 0,5 ГОСТ 792-67
Отвертка 25.19.01.070
Ключи: 36.19.01.280 и 36.19.01.110
Плоскогубцы 08-69-107
К РО
ТЕХНОЛОГИЧЕСКАЯ КАРТА 204
На страницах 217 … 219/220
Пайка проводов и заделка шлангов в
Пункт РО
Наименование работы:
Трудоемкость
соединителе типа ШПЛМ
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(1) Разберите соединитель в следующем порядке (см. рис. 204):
• отверните два винта 12 и снимите стяжной хомут 11;
• отверните хвостовик 10;
• извлеките из хвостовика футорку 7;
• извлеките из корпуса 1соединителя изоляционные шайбы 6, 5; втулки 4,2;
• извлеките из втулки 2 контакты 3.
(2) На шланг 13 наденьте хвостовик 10.
(3) К футорке 7 подпаяйте плетенку шланга 13.
(4)Протяните в собранный шланг 13 провода 14 и наденьте на провода 14 бирки 15,
маркированные согласно схеме.
(5) На провода наденьте изоляционные шайбы 6, 5 и втулку 4.
(6) Подпаяйте провода 14 к контактам 3 согласно схеме. Места пайки покройте ла-
ком, закрашенным в красный цвет.
(7) Контакты 3 вставьте в изоляционную втулку 2.

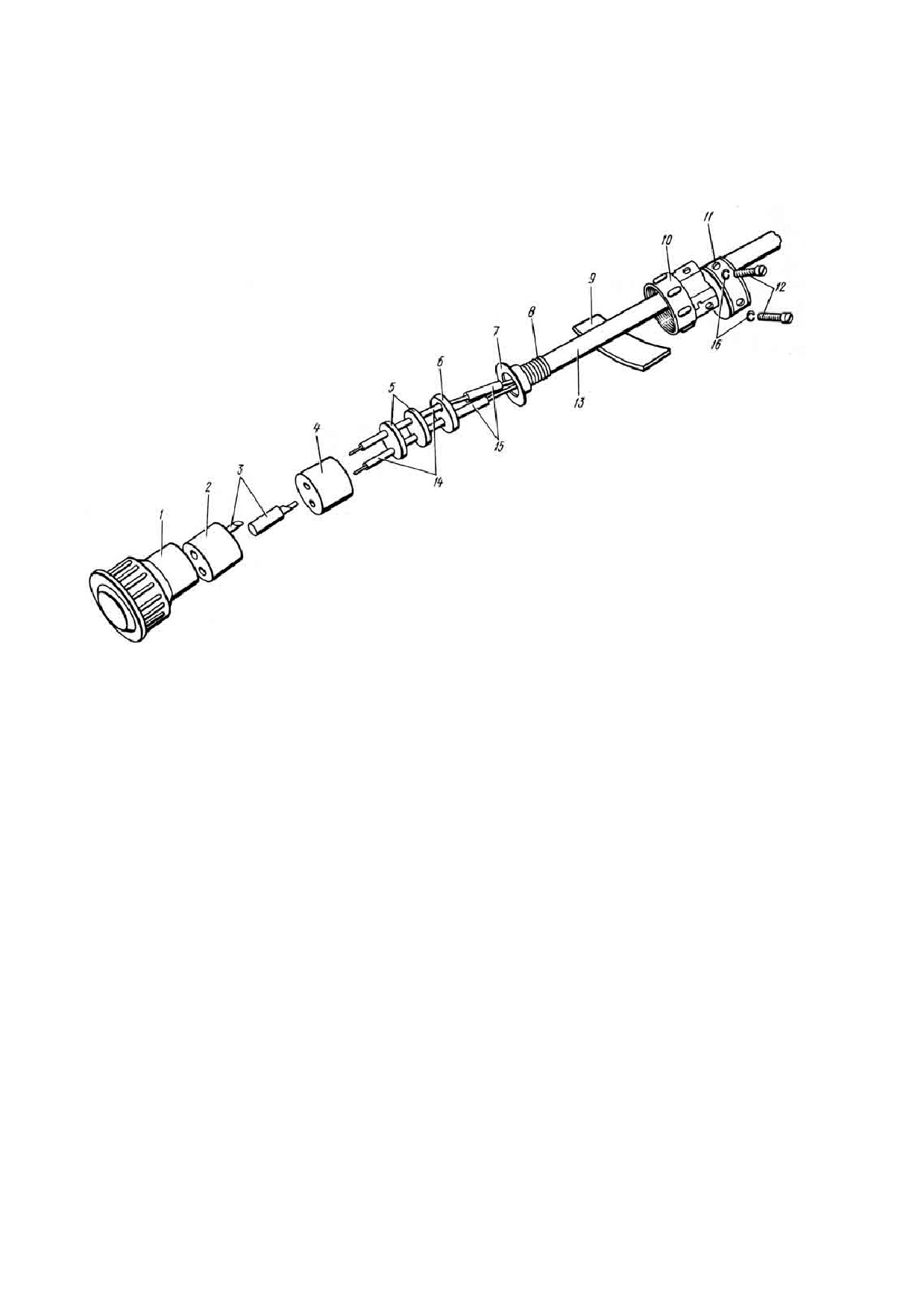

1. Корпус с гайкой
9. Резина уплотнительная
2. Втулка
10. Хвостовик
3. Контакт
11. Хомут стяжной
4. Втулка
12. Винт
5. Шайба
13. Шланг
6. Шайба
14. Провода
7. Футорка
15. Бирка
8. Бандаж
16. Шайба пружинная
Пайка проводов и заделка шлангов в соединителе типа ШПЛМ
Рис. 204
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(8) В корпус соединителя вставьте:
втулку 2;
втулку 4, совместив направляющие отверстия втулки 4 со втулкой 2;
изоляционные шайбы 5 и 6.
(9) Натяните маркировочные бирки 15 до упора в изоляционную шайбу 5.
(10) Шланг 13 подтяните до упора футорки 7 в изоляционную шайбу 6.
(11) На корпус 1 соединителя наверните хвостовик 10.
(12) Наложите бандаж 8 из ниток.
(13) Подложите под стяжной хомут 11 уплотнительную резину 9.
(14) Подложите под винты 12 шайбы 16, притяните стяжной хомут 11 к планке хво-
стовика 13.
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
-
Отвертка 25.19.01.070
Припой ПСр 2,5 ГОСТ 19738-74
Паяльник
Лак КО-85 ГОСТ 11066-74
Нитки льняные 105 текс.х5
(№ 9, 5/5) СЛ ГОСТ 14961-77
К РО
ТЕХНОЛОГИЧЕСКАЯ КАРТА 205
На страницах 221 … 223/224
Наименование
Пайка проводов и заделка шлангов в эк-
Пункт РО
Трудоемкость
ранированном соединителе типа 2РТ
работы:
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(1) Разберите соединитель в следующем порядке (см. рис. 205):
• отверните два винта 5;
• отверните гайку 1 и снимите патрубок 7 с корпуса 6 соединителя.
(2) На шланг 10 наденьте гайку 1.
(3) Опрессуйте шланг 10 футорками 2 и 9.
(4) Протяните в собранный шланг 10 провода 3 и наденьте на провода 3 бирки 4,
маркированные согласно схеме.
(5) Подпаяйте провода 3 к контактам 8 согласно схеме.
(6) Места пайки покройте лаком, подкрашенным в красный цвет.
(7) Натяните бирки маркировочные 4 на контакты 8 до перекрытия мест пайки.
(8) На корпус 6 соединителя установите патрубок 7 и закрепите его винтами 5,
подложив под винты пружинные шайбы 11
(9) На детали 6 и 7 наверните гайку 1.

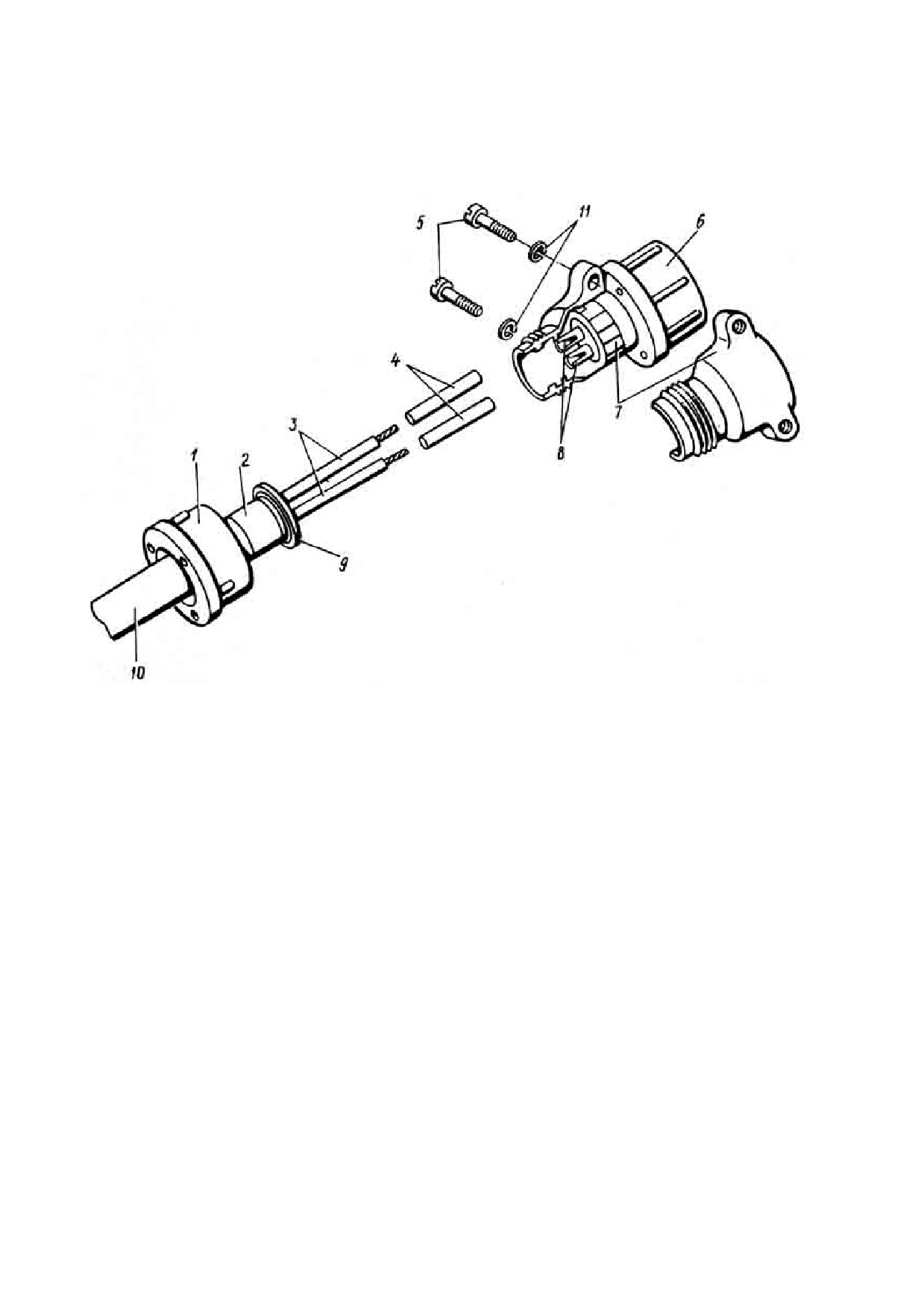

1. Гайка
7. Патрубок
2. Футорка
8. Контакт
3. Провода
9. Футорка
4. Бирка
10. Шланг
5. Винт
11. Шайба пружинная
6. Корпус с гайкой
Пайка проводов и заделка шлангов в
экранированном соединителе типа 2РТ
Рис. 205
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Отвертка 25.19.01.070
Припой ПСр 2,5 ГОСТ 19738-74
Паяльник
Лак КО-85 ГОСТ 11066-74
К РО
ТЕХНОЛОГИЧЕСКАЯ КАРТА 206
На страницах 225 … 227/228
Пайка проводов и заделка шлангов в
Пункт РО
Наименование работы: неэкранированном соединителе типа
Трудоемкость
2РТ
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(1) Разберите соединитель в следующем порядке (см. рис. 206):
• отверните два винта 10 и снимите стяжной хомут 11;
• отверните хвостовик 13;
• отверните два винта 2 и снимите патрубок 4.
(2) На провод 6 наденьте экранированный шланг 12 и маркировочнке бирки 5 со-
гласно схеме.
(3) На шланг 12 наденьте хвостовик 13.
(4) Подпаяйте провода к клеммам 3.
(5) Покройте места пайки лаком, закрашенным в красный цвет.
(6) Натяните бирки 5 до перекрытия мест пайки.
(7) Обмотайте провода 6 (от бирок 5) стеклолакотканью 16 на длине 20 мм.
(8) Расплетите на выходе из шланга 12 экранированную плетенку на длине 70 мм и
подпаяйте к плетенке наконечник 9.
(9) Подтяните шланг 12 до перекрытия места обмотки стеклолакотканью 16.

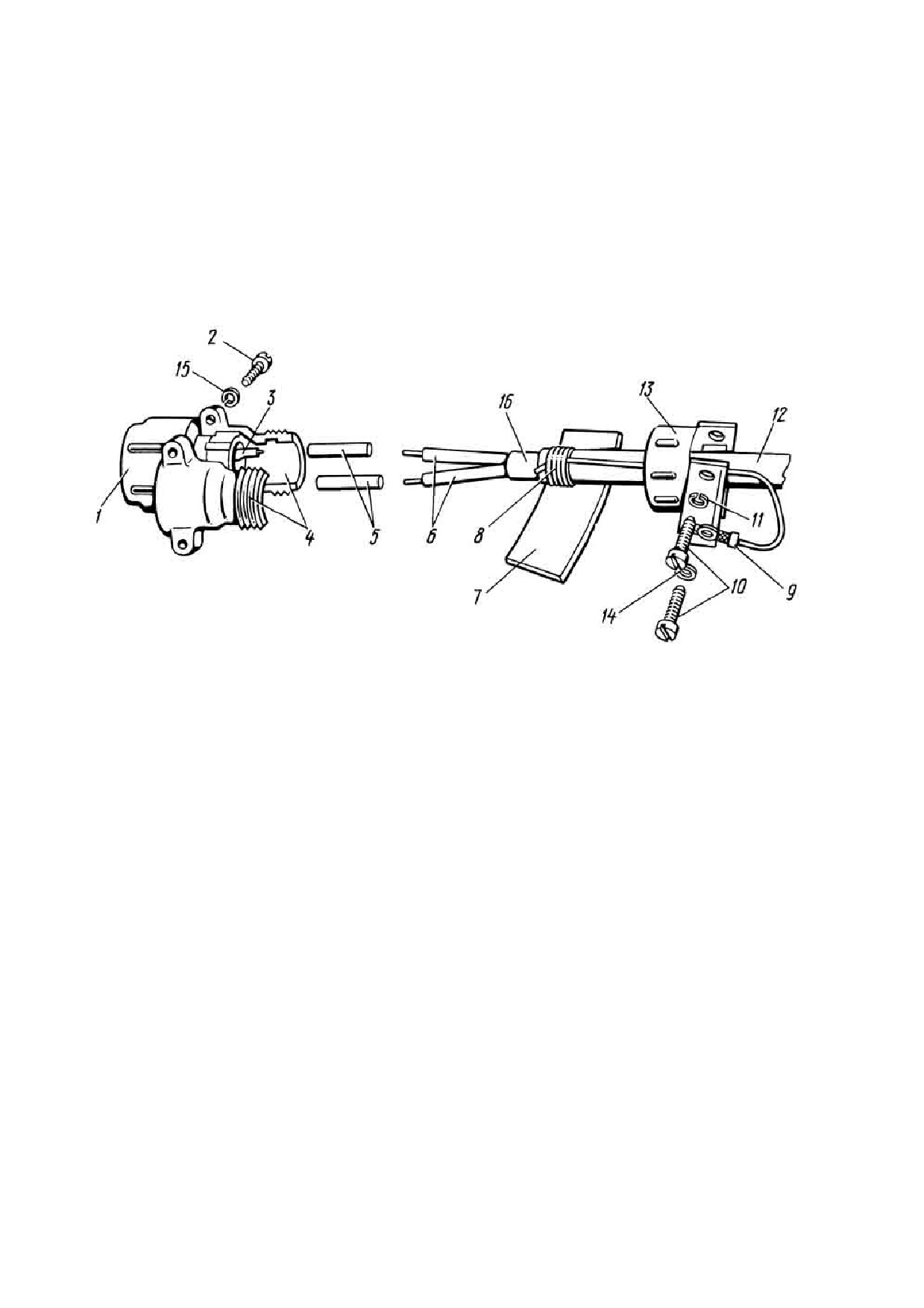

1. Корпус с гайкой
2. Винт
10. Винт
3. Клемма
11. Хомут стяжной
4. Патрубок
12. Шланг
5. Бирка
13. Хвостовик
6. Провода
14. Шайба
7. Прокладка
15. Шайба
8. Бандаж
16. Стеклолакоткань
9. Наконечник
ЛСКЛ-155 0,12х15
Пайка проводов и заделка шлангов в неэкранированном
соединителе типа 2РТ
Рис. 206
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(10) На шланг 12 наложите бандаж 8 из ниток на ширину 10 мм.
(11) Соберите соединитель в следующем порядке:
• на винты 2 наденьте пружинные шайбы 15;
• на корпус 1 соединителя установите патрубок 4 и закрепите винтами 2;
• в хвостовик 13 протяните экранированную плетенку с наконечником 9 и наверните
хвостовик 13;
• на винты 10 наденьте пружинные шайбы 14 и наконечник 9;
• под стяжной хомут 11 подложите резиновую прокладку 7;
• винтами 10 притяните стяжной хомут 11 к планке хвостовика 13.
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
-
Отвертка 25.19.01.070
Припой ПСр 2,5 ГОСТ 19738-74
Паяльник
Лак КО-85 ГОСТ 11066-74
Нитки льняные 105 текс.х5
(№ 9, 5/5) СЛ ГОСТ 14961-77
Стеклолакоткань ЛСКЛ-155 0,12х5
К РО
ТЕХНОЛОГИЧЕСКАЯ КАРТА 207
На страницах 229 … 231/232
Пайка проводов и заделка шлангов в
Пункт РО
Наименование работы: неэкранированном соединителе типа
Трудоемкость
2РМД
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(1) Разберите соединитель в следующем порядке (см. рис. 207):
• отверните два винта 2 и снимите стяжные хомуты 3;
• отверните хвостовик 14;
• отверните гайку 8.
(2) На провода 6 наденьте шланг 1 собранный.
(3) На провода 6 наденьте бирки 7 маркировочные согласно схеме.
(4) На шланг 1 наденьте хвостовик 14, гайку 8.
(5) Подпаяйте провода к клеммам 10.
(6) Места пайки покройте лаком, закрашенным в красный цвет.
(7) Натяните бирки 7 до перекрытия мест пайки.
(8) Обмотайте провода 6 (от бирок 7) стеклолакотканью 15 на длине 20 мм.
(9) Расплетите на выходе из шланга 1 экранированную плетенку на длине 70 мм и
подпаяйте к плетенке наконечник 13.

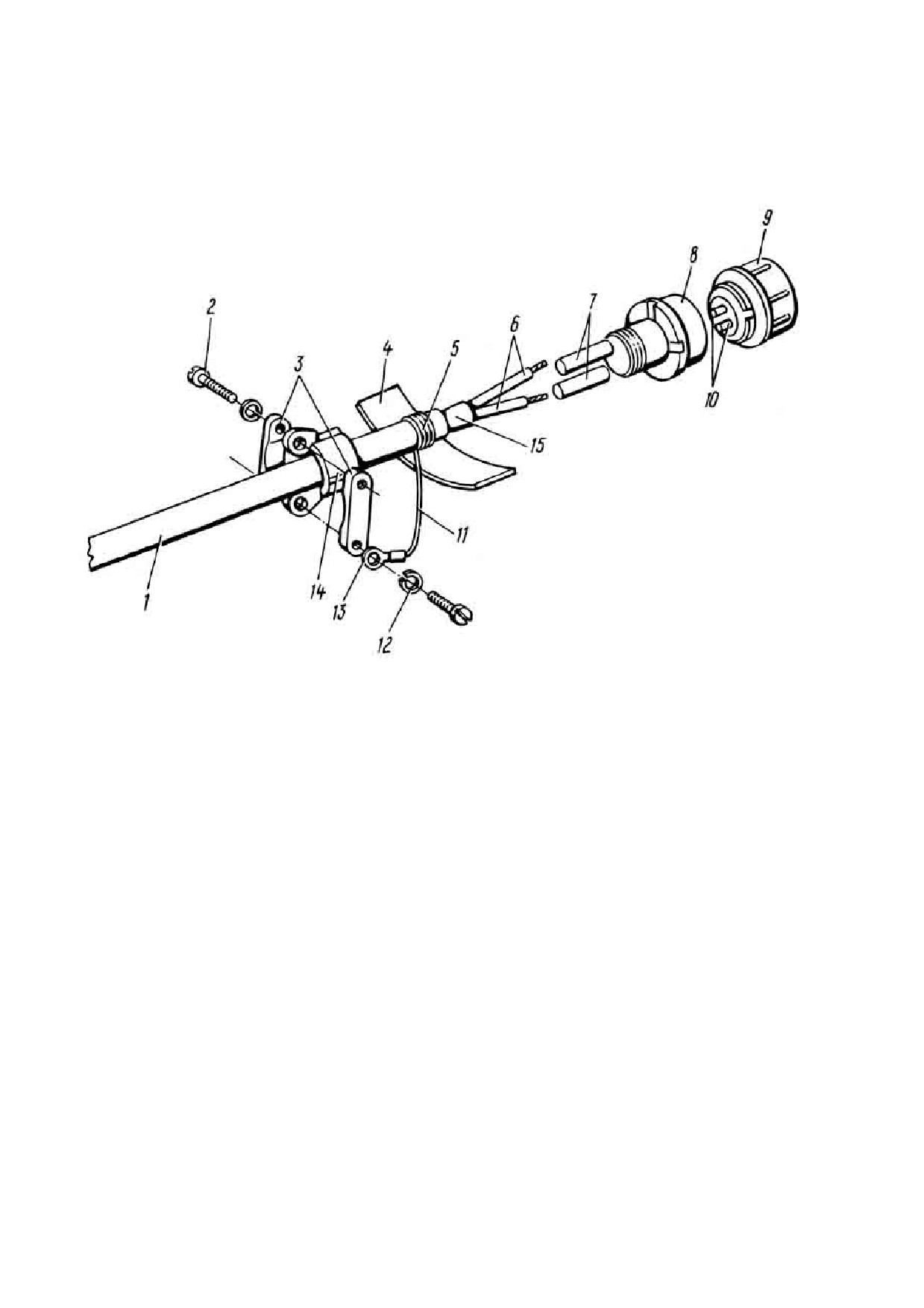

1. Шланг
9. Корпус с гайкой
2. Винт
10. Клемма
3. Стяжной хомут
11. Плетенка
4. Прокладка
12. Шайба пружинная
5. Бандаж
13. Наконечник
6. Провод
14. Хвостовик
7. Бирка маркировочная
15. Стеклолакоткань
8. Гайка
ЛСКЛ-155 0,12х15
Пайка проводов и заделка шлангов в неэкранирован-
ном соединителе типа 2РМД
Рис. 207
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(10) Подтяните шланг 1 до перекрытия места обмотки стеклолакотканью 15.
(11) На шланг 1 наложите бандаж 5 из ниток на ширину 10 мм.
(12) Соберите соединитель в следующем порядке:
• на корпус 9 наверните гайку 8;
• в хвостовик 14 протяните экранирующую плетенку с наконечником 13;
• хвостовик 14 наверните на гайку 8;
• на винты 2 наденьте шайбы 12 пружинные, наконечник 13 с плетенкой;
• под стяжные хомуты 3 подложите резиновую прокладку 4;
• винтами 2 закрепите хомуты 3 на хвостовике 14.
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
-
Отвертка 25.19.01.070
Припой ПСр 2,5 ГОСТ 19738-74
Паяльник
Лак КО-85 ГОСТ 11066-74
Нитки льняные 105 текс.х5
(№ 9, 5/5) СЛ ГОСТ 14961-77
Стеклолакоткань ЛСКЛ-155 0,12х5
К РО
ТЕХНОЛОГИЧЕСКАЯ КАРТА 208
На страницах 233 … 235/236
Пайка проводов и заделка шлангов в
Пункт РО
Наименование работы: экранированном соединителе типа
Трудоемкость
2РМД
Работы,
Содержание операции и технические требования (ТТ)
выполняемые при
Контроль
отклонениях от ТТ
(1) Разберите соединитель в следующем порядке (см. рис. 208):
• отверните гайку 6;
• отверните патрубок 4.
(2) На шланг 5 наденьте гайку 6.
(3) Опрессуйте шланг 5 футорками 7 и 8.
(4) Протяните в собранный шланг 5 провода 2 и наденьте на провода патрубок 4 и
бирки 3, маркированные согласно схеме.
(5) Подпаяйте провода 2 к контактам 9 согласно схеме.
(6) Места пайки покройте лаком, подкрашенным в красный цвет.
(7) Натяните бирки маркировочные 3 на контакт 9 до перекрытия мест пайки.
(8) На корпус 1 наверните патрубок 4.
(9) На патрубок 4 наверните гайку 6.

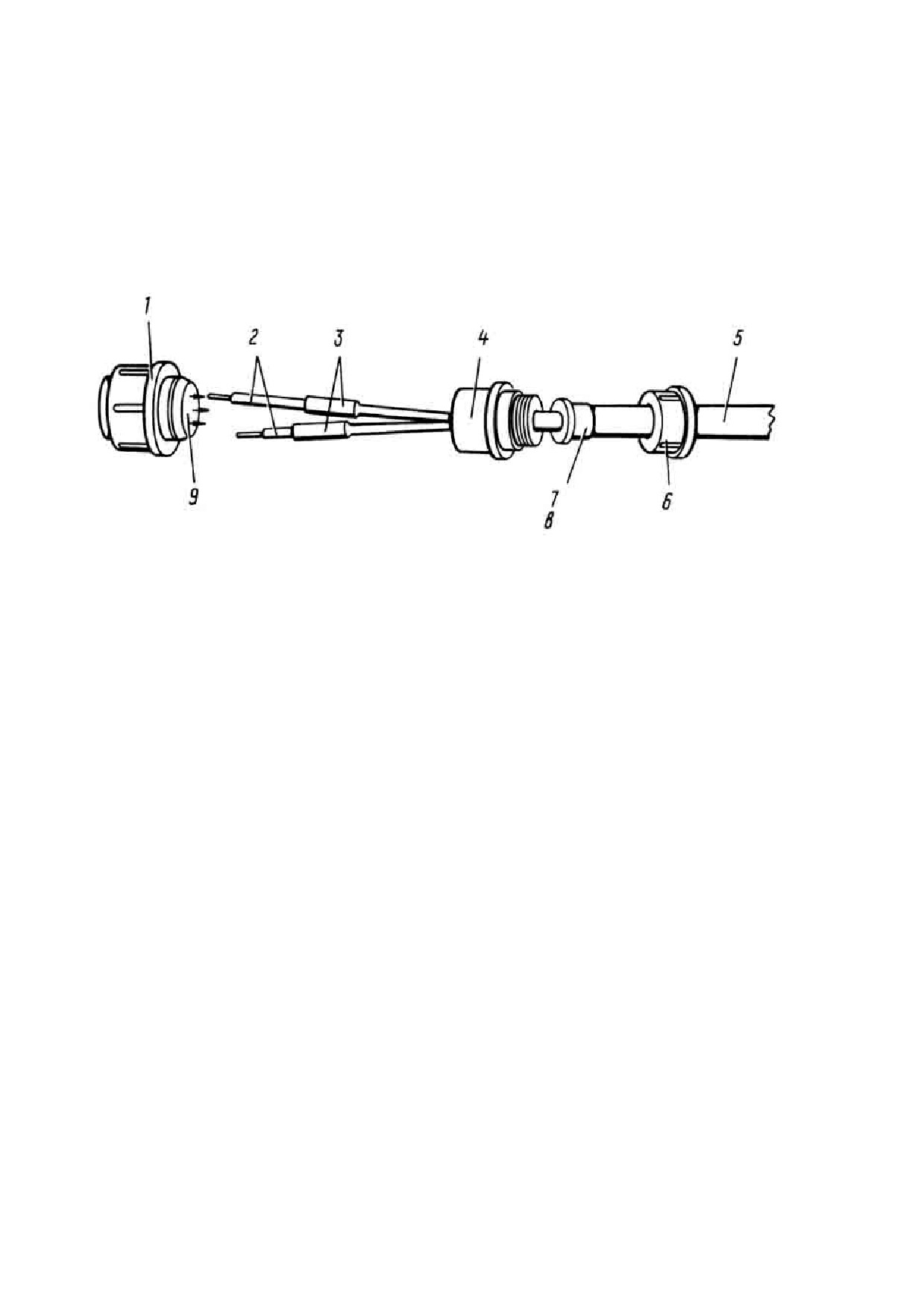

1. Корпус с гайкой
2. Провод
3. Бирка
4. Патрубок
5. Шланг
6. Гайка
7. Футорка
8. Футорка
9. Контакт
Пайка проводов и заделка шлангов в экранированном со-
единителе типа 2РМД
Рис. 208
