Работы, выпол-
Кон-
Содержание операции и технические требования (ТТ)
няемые при откло-
троль
нениях от ТТ
(в) Изготовьте накладку из материала ЭИ703 толщиной 0,8...1,0 мм; размеры накладки должны
быть на 20 мм больше контура выпавшего материала кожуха (по 10 мм на сторону).
(г) Установите накладку с таким расчетом, чтобы она перекрывала контур выпавшего материала
примерно на 10 мм; подгоните накладку к кожуху, выдерживая зазор под сварку не более 0,5
мм.
(д) Прихватите накладку аргонодуговой сваркой в четырех диаметрально противоположных точ-
ках, а затем шагом 15...20 мм. Режим прихватки по п. (е).
(е) Обварите накладку по контуру аргонодуговой сваркой по режиму:
• сварочный ток 50 ... 85А, постоянный, прямой полярности; расход аргона на дугу
3 ... 5
л/мин;
• вольфрамовый стержень Ø 2…3 мм, заточенный на конус до 0,5 мм, горелка типа РГА-150
или У6820-000;
• присадочный материал ЭП367, проволока Ø 1,2...1,6 мм;
• ротаметр типа РС-3 или РМ, источник питания ВД-301,или ВД-306,или ПСО-300.
(ж) Проконтролируйте сварку на наличие трещин и непроваров визуальным осмотром, а в случае
необходимости - осмотром через лупу.
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Лупа 4х
Ротаметр типа РС-3 или РМ
Материал ЭИ703
Источник питания ВД-301, или ВД-306, или
Присадочный материал ЭП367, про-
ПОС-300
волока Ø 1,2…1,6 мм
Горелка типа РГА-150 или У6820-000
Аргон группы А
Сверло Ø 2…3 мм
Вольфрамовый стержень Ø 2…3 мм
Ацетон технический
ГОСТ 2768-79
Шлифовальная бумага
14А8 ГОСТ 5009-82
К РО
ТЕХНОЛОГИЧЕСКАЯ КАРТА 602
На страницах 613, 614
Осмотр и проверка после грубой по-
Пункт РО
Наименование работы: садки или попадания вертолета в зо-
Трудоемкость
ну интенсивной турбулентности
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
ВНИМАНИЕ: В СЛУЧАЕ, ЕСЛИ ПЕРЕГРУЗКИ НА ВЕРТОЛЕТЕ ПРЕВЫСИЛИ
МАКСИМАЛЬНО ДОПУСТИМУЮ ДЛЯ ДВИГАТЕЛЯ ВЕЛИЧИНУ (nY = 3,3),
ДВИГАТЕЛИ К ДАЛЬНЕЙШЕЙ ЭКСПЛУАТАЦИИ НА ВЕРТОЛЕТЕ НЕ
ДОПУСКАЮТСЯ И ПОДЛЕЖАТ СЪЕМУ. ЕСЛИ nY В ПРЕДЕЛАХ 2,5... 3,3,
ВЫПОЛНИТЕ РАБОТЫ В СООТВЕТСТВИИ С НАСТОЯЩЕЙ
ТЕХНОЛОГИЧЕСКОЙ КАРТОЙ.
(1) После заруливания на стоянку при останове двигателей замерьте время "выбега"
роторов (см. ТК 503).
(2) Произведите визуальный осмотр двигателей (см. TК 601).
(3) Проверьте работу системы управления двигателем. Перемещение рычагов в ка-
бине должно быть без заеданий, а положение рычагов на агрегатах - соответст-
вовать настроечным значениям (см. 73.12.05, TК 221; 73.12.14, ТК 208).
(4) Выполните ручную прокрутку роторов двигателя (см. TК 301, ТК 302, ТК 303).
(5) Проконтролируйте состояние деталей газовоздушного тракта двигателя оптиче-
ским прибором через смотровые окна (см. ТК 604, ТК 605).
(6) Произведите опробование двигателя (см. ТК 503). При остановке проконтроли-
руйте время "выбега" роторов и убедитесь в отсутствии необычного для двига-
теля шума.
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(7) Снимите и осмотрите масляные фильтры двигателя (МФТ-36 и МФГ-36). Убе-
дитесь в отсутствии на фильтрах металлических и графитовых частиц. После
осмотра промойте маслофильтры и установите на место (см. 72.90.02, TК 201,
TК 202).
(8) Проверьте величину излома продольной оси двигателя относительно оси при-
вода главного редуктора (см. 71.20.00 РЭ вертолета).
(9) В Формуляре двигателя зафиксируйте факт грубой посадки, величину пере-
грузки, обнаруженные при осмотре дефекты и отметку об их устранении, про-
изведите запись о допуске двигателя к дальнейшей эксплуатации.
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
-
-
-
К РО
ТЕХНОЛОГИЧЕСКАЯ КАРТА 603
На страницах 615/616
Осмотр и проверка после помпажа
Пункт РО
Наименование работы:
Трудоемкость
двигателя
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(1) Внешним осмотром проконтролируйте состояние стоек переднего корпуса КНД,
лопаток ВНА (см. TК 601) и 1 ступени КНД (норму см. на рис. 605), деталей вы-
хлопного устройства и турбины (см. TК 601).
(2) Выполните ручную прокрутку роторов двигателя (см. TК 301, ТК 302, ТК 303).
(3) Проконтролируйте состояние лопаток 5 и 6 ступеней КНД и 6 и 7 ступеней КВД
(см. ТК 604).
(4) При наличии повреждений лопаток 5 и 6 ступеней КНД проконтролируйте состоя-
ние рабочих лопаток всех ступеней КВД.
ПРИМЕЧАНИЕ; При обнаружении оплавлений, забоин на лопатках свободной турбины,
а также металлического налета или металлических частиц на деталях вы-
хлопного устройства осмотрите газовоздушный тракт в полном объеме
(см. ТК 604, ТК 605).
(5) Проконтролируйте состояние узлов крепления двигателя на вертолете и крепле-
ние агрегатов на двигателе (см. TК 601).
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
-
-
-
К РО
ТЕХНОЛОГИЧЕСКАЯ КАРТА
На страницах 617 … 628
Осмотр оптическим прибором ЭЛЖ
Пункт РО
Наименование работы:
Трудоемкость
рабочих лопаток КНД и КВД
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
1. Осмотр рабочих лопаток КНД
1.1. Произведите сборку прибора ЭЛЖ с использованием смотровой трубки
TС8,5-250.
1.2. Осмотр рабочих лопаток 1 и 2 ступеней КНД
(1) Вверните приспособление 36.19.02.200 в резьбовое отверстие заглушки 6 смот-
рового окна 1 (см. рис. 603), расположенного на корпусе КНД, удерживая заглуш-
ку от проворота отверткой, проходящей внутри корпуса приспособления
36.19.02.200 и легким рывком на себя демонтируйте заглушку.
(2) Осторожно введите смотровую трубку собранного прибора ЭЛЖ внутрь двигате-
ля, ориентируя входную призму в направлении выходных кромок рабочих лопа-
ток 1 ступени КНД (в направлении полета), переведите выключатель на блоке
питания БП-1 в положение "ВКЛ." и, медленно прокручивая с помощью приспо-
собления 136.19.02.000 (см. TК 301) ротор КНД, произведите осмотр задних по-
верхностей рабочих лопаток 1 ступени КНД (количество лопаток 35 шт.).
ПРИМЕЧАНИЕ: Осмотр передних поверхностей рабочих лопаток 1 ступени КНД произ-
ведите визуально через воздухозаборник двигателя.
(3) Не вынимая смотровую трубку из двигателя, поверните ее вокруг оси на 180°,
ориентируя входную призму в направлении входных кромок рабочих лопаток 2
ступени КНД и, медленно прокручивая ротор КНД, произведите осмотр передних
поверхностей рабочих лопаток 2 ступени КНД (количество лопаток 49 шт.).

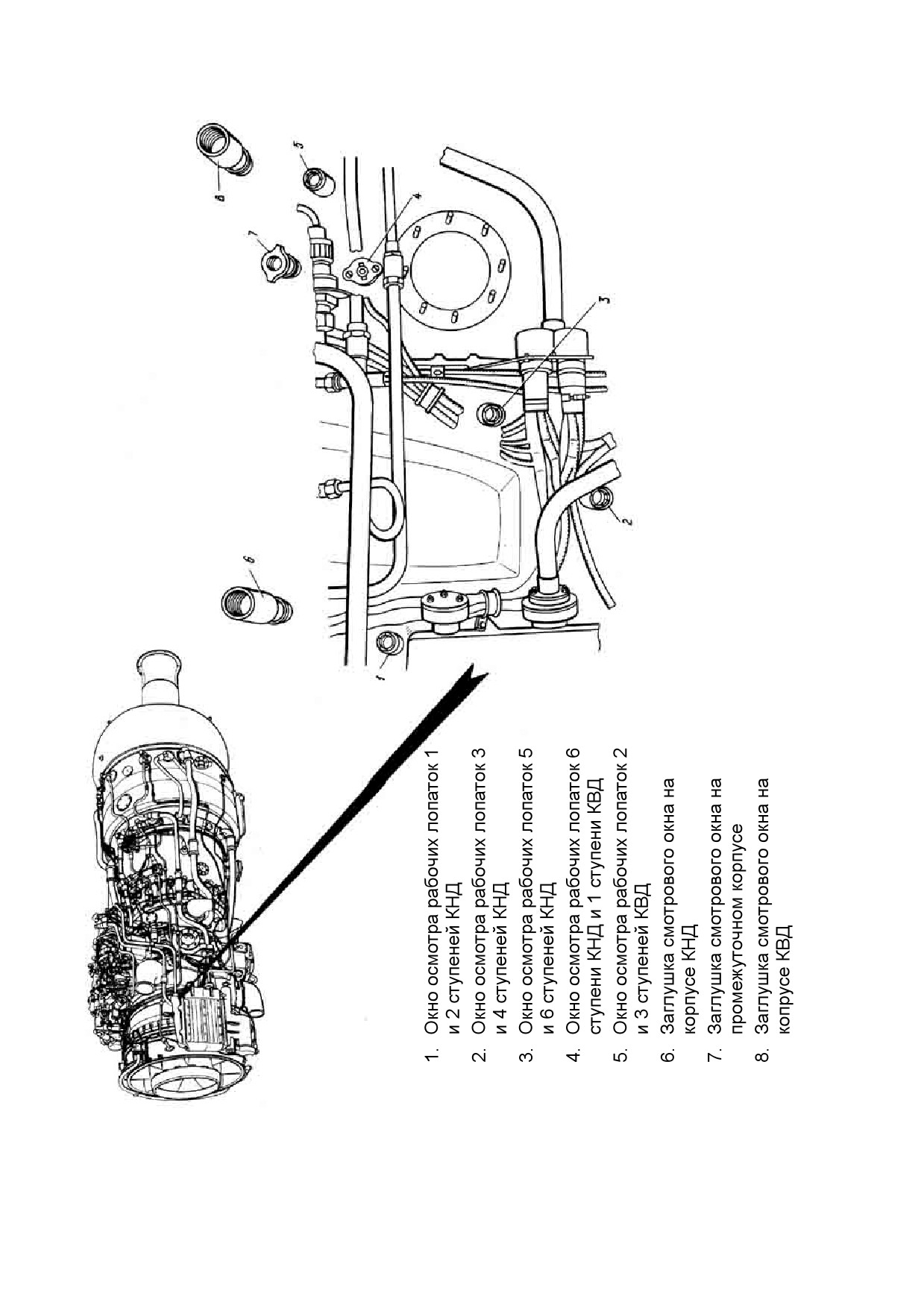

Окна осмотра рабочих лопаток 1…6 ступеней КНД и 1…3 ступеней КВД
Рис. 603
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(4) Осторожно выведите смотровую трубку, отключите питание.
(5) Осмотрите уплотнительное кольцо заглушки 6 (см. рис. 603).
Если кольцо имеет повреждения, замените его.
(6) Установите заглушку на место, для чего введите ее приспособлением
36.19.02.200 в цанговое гнездо на корпусе КНД и легким нажатием на ручку при-
способления разожмите цангу, удерживающую заглушку от выпадания.
(7) Удерживая заглушку от проворота отверткой, проходящей внутри корпуса приспо-
собления 36.19.02.200, сделайте 3 ... 4 оборота приспособления вокруг оси на от-
ворот и легким рывком на себя проверьте надежность установки заглушки, после
чего выверните приспособление полностью и выведите его из двигателя.
1.3. Осмотр рабочих лопаток 3 и 4 ступеней КНД
(1) Демонтируйте заглушку смотрового окна 2 (см. рис. 603) в последовательности,
изложенной в п. 1.2.(1).
(2) Осторожно введите смотровую трубку собранного прибора ЭЛЖ внутрь двигателя,
ориентируя входную призму трубки в направлении выходных кромок рабочих ло-
паток 3 ступени КНД (в направлении полета), переведите выключатель на блоке
питания БП-1 в положение "ВКЛ." и, медленно прокручивая с помощью приспо-
собления 36.19.02.200 (см. TК 301) ротор КНД, произведите осмотр задних по-
верхностей рабочих лопаток 3 ступени КНД (количество лопаток 67 шт.).
(3) Не вынимая смотровую трубку из двигателя, поверните ее вокруг оси на 180°,
ориентируя входную призму в направлении входных кромок рабочих лопаток 4
ступени КНД и, медленно прокручивая ротор КНД, произведите осмотр передних
поверхностей рабочих лопаток 4 ступени КНД (количество лопаток 77 шт.).
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(4) Осторожно выведите смотровую трубку из двигателя, отключите питание.
(5) Осмотрите уплотнительное кольцо заглушки 6. Если кольцо имеет повреждения,
замените его.
(6) Установите заглушку смотрового окна 2 на место в последовательности, изложен-
ной в п. 1.2.(6) и (7).
1.4. Осмотр рабочих лопаток 5 и 6 ступеней КНД
(1) Демонтируйте заглушку смотрового окна 3 (см. рис. 603) в последовательности,
изложенной в п. 1.2.(1), и заглушку смотрового окна 4 в последовательности, из-
ложенной в п. 2.2.(1).
(2) Осторожно введите смотровую трубку собранного прибора ЭЛЖ внутрь двигателя,
ориентируя входную призму в направлении выходных кромок рабочих лопаток 5
ступени КНД (в направлении полета), переведите выключатель на блоке питания
БП-1 в положение "ВКЛ." и, медленно прокручивая с помощью приспособления
36.19.02.200 (см. TК 301) ротор КНД, произведите осмотр задних поверхностей
рабочих лопаток 5 ступени КНД (количество лопаток 89 шт.).
(3) Не вынимая смотровую трубку из двигателя, поверните ее вокруг оси на 180°,
ориентируя входную призму трубки в направлении входных кромок рабочих лопа-
ток 6 ступени КНД, и, медленно прокручивая ротор КНД, произведите осмотр пе-
редних поверхностей рабочих лопаток 6 ступени КНД (количество лопаток 95 шт.).
(4) Осторожно выведите смотровую трубку из двигателя, отключите питание.
(5) Введите смотровую трубку внутрь двигателя через смотровое окно 4, ориентируя
входную призму в направлении выходных кромок рабочих лопаток 6 ступени КНД
(в направлении полета), включите питание и, медленно прокручивая ротор КНД,
произведите осмотр задних поверхностей рабочих лопаток 6 ступени КНД.
(6) Осторожно выведите смотровую трубку из двигателя, отключите питание.
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(7) Осмотрите уплотнительные кольца заглушек 6, 7. Если кольца имеют поврежде-
ния, замените их.
(8) Установите заглушку 6 смотрового окна 3 и заглушку 7 смотрового окна 4 на свои
места в последовательности, изложенной в п. 1.2.(6), (7) и п. 2.2.(5).
(9) Расстыкуйте прибор, протрите сухой салфеткой его металлические части, надень-
те предохранительные колпачки на места стыковки отдельных узлов прибора и
уложите в футляр.

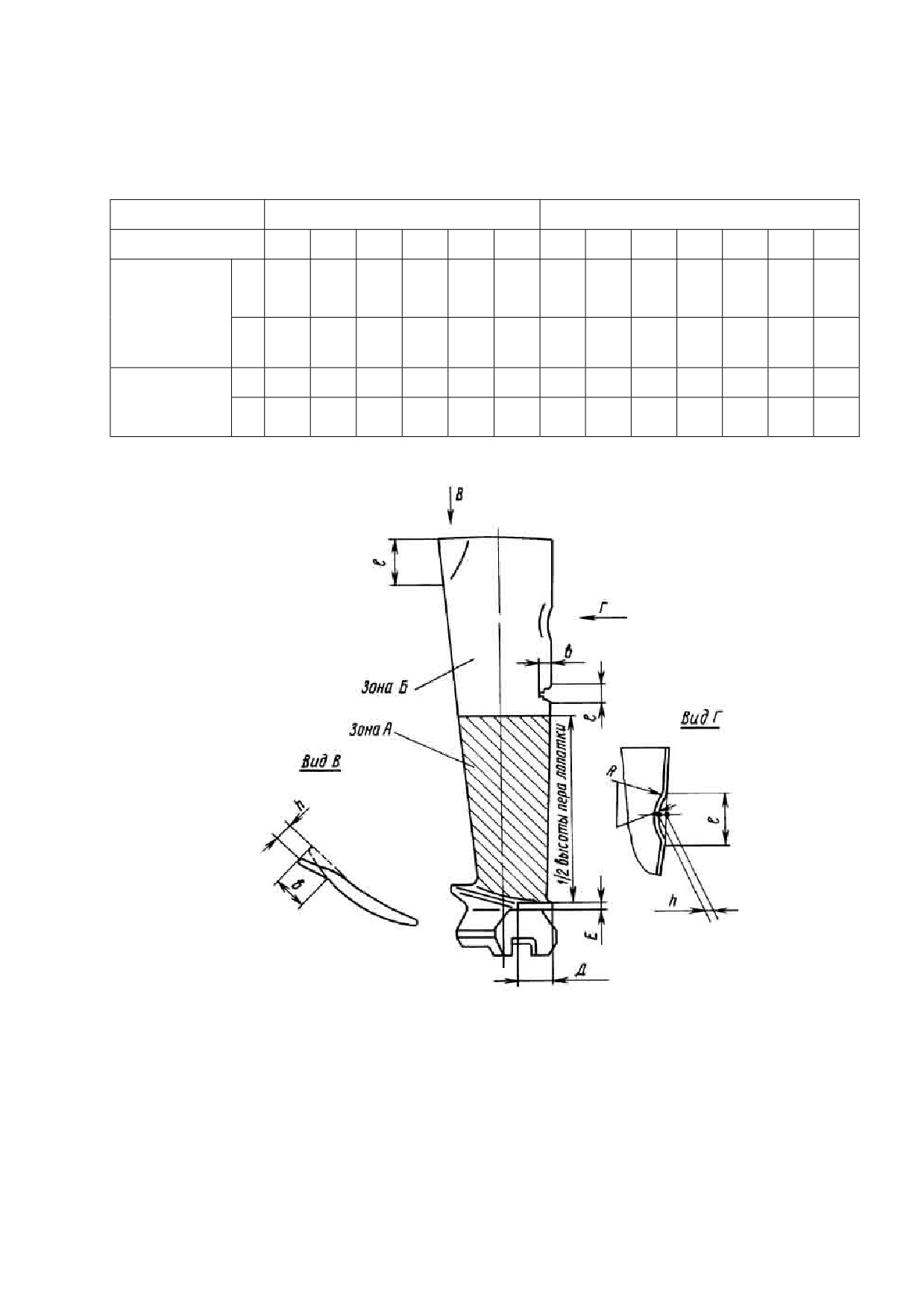

1.5.Нормы допустимых повреждений на рабочих лопатках КНД
(1) В зоне Б (см. рис. 605) на входных и выходных кромках рабочих лопаток допуска-
Предъявите Поставщи-
ется не более чем по две забоины (без растрескивания материала). Кроме того,
ку
на трех (не более) рабочих лопатках 1 ступени КНД на входных и выходных кром-
ках допускается не более одного загиба уголка пера или одной вмятины без раз-
рыва материала. Размеры забоин не должны превышать величин, указанных в
таблице (см. рис. 605), а допустимые размеры загибов и вмятин на рабочих ло-
патках 1-й ступени следующие:
а) для загиба уголков (см. рис. 605, вид В):
h ≤ 3 мм; L ≤ 30 мм; b ≤ 15 мм; причем b ≥ 3h;
б) для вмятины (см. рис. 605, вид Г):
h ≤ 2 мм; L ≤ 20 мм; R ≥ 3 мм.
Вдоль хорды в одном сечении допускается не более одного повреждения. Рас-
стояние между краями соседних повреждений должно быть не менее 10 мм.
Количество поврежденных лопаток не должно превышать 15 % от общего числа
рабочих лопаток в ступени.
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(2) В зоне А повреждения не допускаются.
(3) В зоне Б повреждения на спинке и корыте пера лопатки не допускаются.
2. Осмотр рабочих лопаток КВД
2.1. Произведите сборку прибора ЭЛЖ с использованием смотровой трубки ТС5-250,
удлинителя У-55, переходника ПУ-90°.
2.2. Осмотр рабочих лопаток 1 ступени КВД
(1) С помощью воротка 25.19.01.210 вверните ключ 36.19.01.110 в резьбовое отвер-
стие заглушки 7 смотрового окна 4 (см. рис. 603), расположенного на промежуточ-
ном корпусе, нажмите на вороток ключа, поверните его по часовой стрелке на 90°
и легким рывком на себя демонтируйте заглушку.
(2) Осторожно введите смотровую трубку собранного прибора ЭЛЖ внутрь двигателя,
ориентируя входную призму трубки в направлении входных кромок рабочих лопа-
ток 1 ступени КВД (против полета), переведите выключатель на блоке питания
БП-1 в положение "ВКЛ." и, медленно прокручивая с помощью специального клю-
ча 25ТЛ.19.01.370 за хвостовик валика ручной прокрутки (см. ТК 302) ротор КВД,
произведите осмотр передних поверхностей рабочих лопаток 1 ступени КВД (ко-
личество лопаток 79 шт.).
(3) Осторожно выведите смотровую трубку из двигателя и отключите питание.
(4) Осмотрите уплотнительное кольцо заглушки 7. Если кольцо имеет повреждения,
замените его. Перед установкой заглушки смажьте уплотнительное кольцо смаз-
кой ПФМС-4С.
(5) Установите заглушку на место, для чего ключом 36.19.01.110 введите ее в гнездо
на промежуточном корпусе, нажмите на вороток ключа и поверните его по часо-
вой стрелке на 90° до совмещения выступов заглушки с пазами гнезда, после чего
выверните специальный ключ.
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
2.3. Осмотр рабочих лопаток 2 к 3 ступеней КВД
(1) Вверните приспособление 36.19.02.200 в резьбовое отверстие заглушки 8 смот-
рового окна 5 (см. рис. 603), расположенного на корпусе КВД, удерживая заглушку
от проворота отверткой, проходящей внутри корпуса приспособления
36.19.02.200, и легким рывком на себя демонтируйте заглушку.
(2) Осторожно введите смотровую трубку прибора ЭЛЖ внутрь двигателя, ориенти-
руя входную призму трубки в направлении выходных кромок рабочих лопаток 2
ступени КВД (в направлении полета), переведите выключатель на блоке питания
БП-1 в положение "ВКЛ." и, медленно прокручивая за хвостовик валика ручной
прокрутки с помощью специального ключа 25TЛ.19.01.370 (см. ТК 302) ротор КВД,
произведите осмотр задних поверхностей рабочих лопаток 2 ступени КВД (коли-
чество лопаток 91 шт.).
(3) Не вынимая смотровую трубку из двигателя, поверните ее вокруг оси на 180°,
ориентируя входную призму в направлении входных кромок рабочих лопаток 3
ступени КВД, и, медленно прокручивая ротор КВД, произведите осмотр передних
поверхностей рабочих лопаток 3 ступени КВД (количество лопаток 101 шт.).
(4) Выведите смотровую трубку из двигателя, отключите питание.
(5) Установите заглушку на место, для чего введите ее приспособлением
36.19.02.200 в цанговое гнездо на корпусе КВД и, легким нажатием на ручку при-
способления, разожмите цангу, удерживающую заглушку от выпадания.
(6) Удерживая заглушку от проворота отверткой, проходящей внутри корпуса приспо-
собления 36.19.02.200, сделайте 3 ... 4 оборота приспособления вокруг оси на от-
ворот и легким рывком на себя проверьте надежность установки заглушки, после
чего выверните приспособление полностью и выведите его из двигателя.
2.4. Осмотр рабочих лопаток 4 и 5 ступеней КВД
(1) Демонтируйте заглушку 3 смотрового, окна 1 (см. рис. 604) в последовательности,
изложенной в п. 2.3.(1).

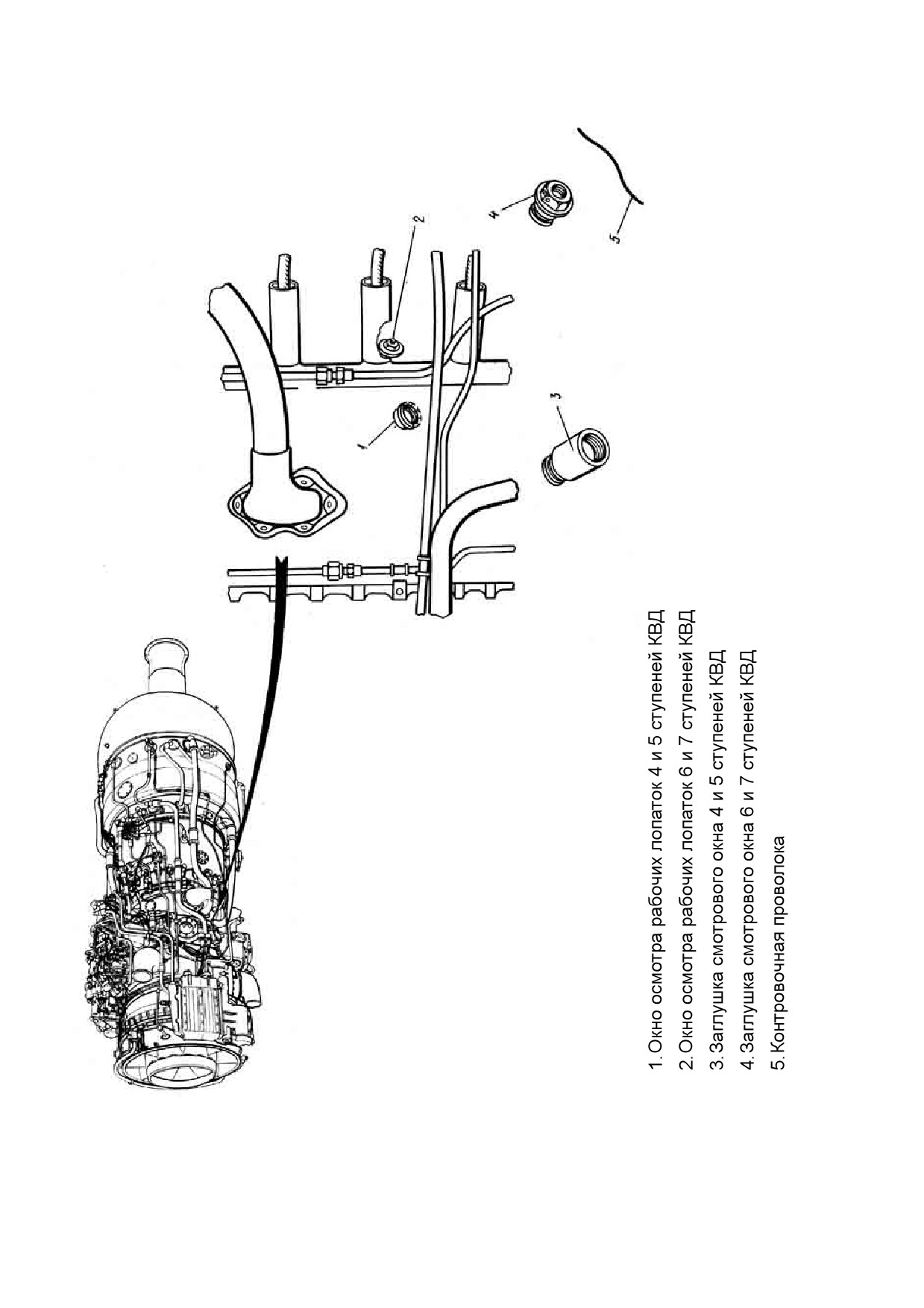

Окна осмотра рабочих лопаток 4…7 ступеней КВД
Рис. 604
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(2) Осторожно введите смотровую трубку собранного прибора ЭЛЖ внутрь двигателя,
ориентируя входную призму трубки в направлении выходных кромок рабочих ло-
паток 4 ступени КВД (в направлении полета), переведите выключатель на блоке
питания БП-1 в положение "ВКЛ." и, медленно прокручивая за хвостовик валика
ручной прокрутки с помощью специального ключа 25ТЛ.19.01.370 (см. ТК 302) ро-
тор КВД, произведите осмотр задних поверхностей рабочих лопаток 4 ступени
КВД (количество лопаток 109 шт.).
(3) Не вынимая смотровую трубку из двигателя, поверните ее вокруг оси на 180°,
ориентируя входную призму в направлении входных кромок рабочих лопаток 5
ступени КВД, и, медленно прокручивая ротор КВД, произведите осмотр их перед-
них поверхностей (количество лопаток 113 шт.).
(4) Выведите смотровую трубку из двигателя, отключите питание, переведите движок
выключателя в положение "ВЫКЛ.".
(5) Установите заглушку на место в последовательности, изложенной в п. 2.3.(5) и (6).
2.5. Осмотр рабочих лопаток 6 и 7 ступеней КВД
(1) Расконтрите заглушку 4 смотрового окна 2 (см. рис. 604), расположенного на кор-
пусе КВД.
(2) Ключом 36.19.01.270 с помощью воротка 25.19.01.210 выверните заглушку 4 из
гнезда.
(3) Осторожно введите смотровую трубку оптического прибора ЛЭЖ внутрь двигате-
ля, ориентируя входную призму трубки в направлении выходных кромок рабочих
лопаток 6 ступени КВД (в направлении полета), переведите выключатель на бло-
ке питания БП-1 в положения "ВКЛ." и, медленно прокручивая за хвостовик валика
ручной прокрутки специальным ключом 25ТЛ.19.01.370 (см. ТК 302) ротор КВД,
произведите осмотр задних поверхностей рабочих лопаток 6 ступени КВД (коли-
чество лопаток 117 шт.).
Работы, выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях от ТТ
(4) Не вынимая смотровую трубку двигателя, поверните ее вокруг оси на 180° и, мед-
ленно прокручивая ротор КВД, произведите осмотр передних поверхностей рабо-
чих лопаток 7 ступени КВД (количество лопаток 115 шт.).
(5) Установите заглушку 4 (см. рис. 604) на место, ввернув ее ключом 36.19.01.270 до
упора.
(6) Законтрите заглушку контровочной проволокой 5.
(7) Расстыкуйте прибор ЭЛЖ, протрите сухой салфеткой его металлические части,
наденьте предохранительные колпачки на места стыковки отдельных узлов при-
бора и уложите в футляр.
2.6. Нормы допустимых повреждений на рабочих лопатках КВД
(1) В зоне Б на входных и выходных кромках допускается не более чем по две забои-
Предъявите Поставщи-
ны (без растрескивания материала), при этом размеры забоин не должны превы-
ку
шать величин, указанных в таблице (см. рис. 605).
Вдоль хорды в одном сечении допускается не более одного повреждения.
Расстояние между краями соседних повреждений должно быть не менее 10 мм.
Количество поврежденных лопаток не должно превышать 10 % от общего числа
рабочих лопаток в ступени.
(2) В зоне А повреждения не допускаются.
(3) В зоне Б повреждения на спинке и корыте пера лопатки не допускаются.
Таблица характерных размеров элементов лопаток и допустимых размеров забоин
Наименование
Рабочие лопатки КНД
Рабочие лопатки КВД
№ ступеней
1
2
3
4
5
6
1
2
3
4
5
6
7
Характер-
Д
12,9
9,9
7,2
7,1
5,1
5,1
4,7
4,8
4,9
4,2
4,4
4,6
4,8
ные разме-
ры элемен-
тов лопаток,
Е
1,5
1,5
1,2
1,2
1,0
1,0
1,0
1,0
1,0
1,0
1,0
1,0
1,0
мм
Допустимые
b
2,5
2,0
1,5
1,0
1,0
1,0
1,0
1,0
1,0
0,5
0,5
0,5
0,5
размеры за-
L
2,5
2,0
1,5
1,0
1,0
1,0
1,0
1,0
1,0
0,5
0,5
0,5
0,5
боин, мм
Разделение пера рабочей лопатки КНД и КВД на зоны
Рис. 605
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Оптический прибор ЭЛЖ
Проволока контровочная
КС 0,8 ГОСТ 792-67
Приспособление 36.19.02.200 и
136.19.02.000
Ключ специальный 25ТЛ.19.01.370
Смазка ПФМС-4С ТУ 6-02-917-79
Ключи 36.19.01.270, 36.19.01.110
Вороток 25.19.01.210
Плоскогубцы 08-69-107
содержание .. 9 10 11 12 ..
