Турбовальный двигатель Д-136. Руководство по эксплуатации (2000 год) - часть 4
СОЕДИНЕНИЕ И КОНТРОВКА
СОЕДИНИТЕЛЕЙ
СОЕДИНЕНИЕ И КОНТРОВКА СОЕДИНИТЕЛЕЙ
Цилиндрические низкочастотные низковольтные соединители (штепсельные разъе-
мы) серии 2РМ, 2РМД, 2РТ, ШПЛМ служат для соединения и разъединения электро-
технических устройств в цепях постоянного и переменного тока.
Соединитель состоит из двух частей: блочной и кабельной. Блочная часть соедини-
теля применяется для монтажа на кронштейнах, блоках, перегородках.
Кабельные части применяются для монтажа на кабелях и всегда имеют соедини-
тельную гайку, с помощью которой проводится соединение, разъединение и фикса-
ция соединенного положения.
В зависимости от присоединяемого кабеля соединитель может быть экранированно-
го или неэкранированного исполнения.
Части, имеющие контактные штыри, называются вилками, а части с контактными
гнездами называются розетками. Розетки и вилки могут быть как блочными, так и
кабельными.
Соединение вилки с розеткой возможно только при однозначном положении розетки
относительно вилки, что обеспечивается наличием в корпусе блочной части шпонки,
а в корпусе кабельной части - соответствующего шпоночного паза.
Соединение блочной и кабельной частей следует производить в обесточенном со-
стоянии дозатяжкой соединительной гайки до упора.
Контролем окончания соединения вилки и розетки служит сопротивление вращению
соединительной гайки при упоре торца кабельной части корпуса во внутренний бурт
корпуса блочной части, а также отсутствие качания кабельной части корпуса.
После соединения соединители необходимо законтрить (см. рис. 1, 2, 3, 4, 5, 6, 7).

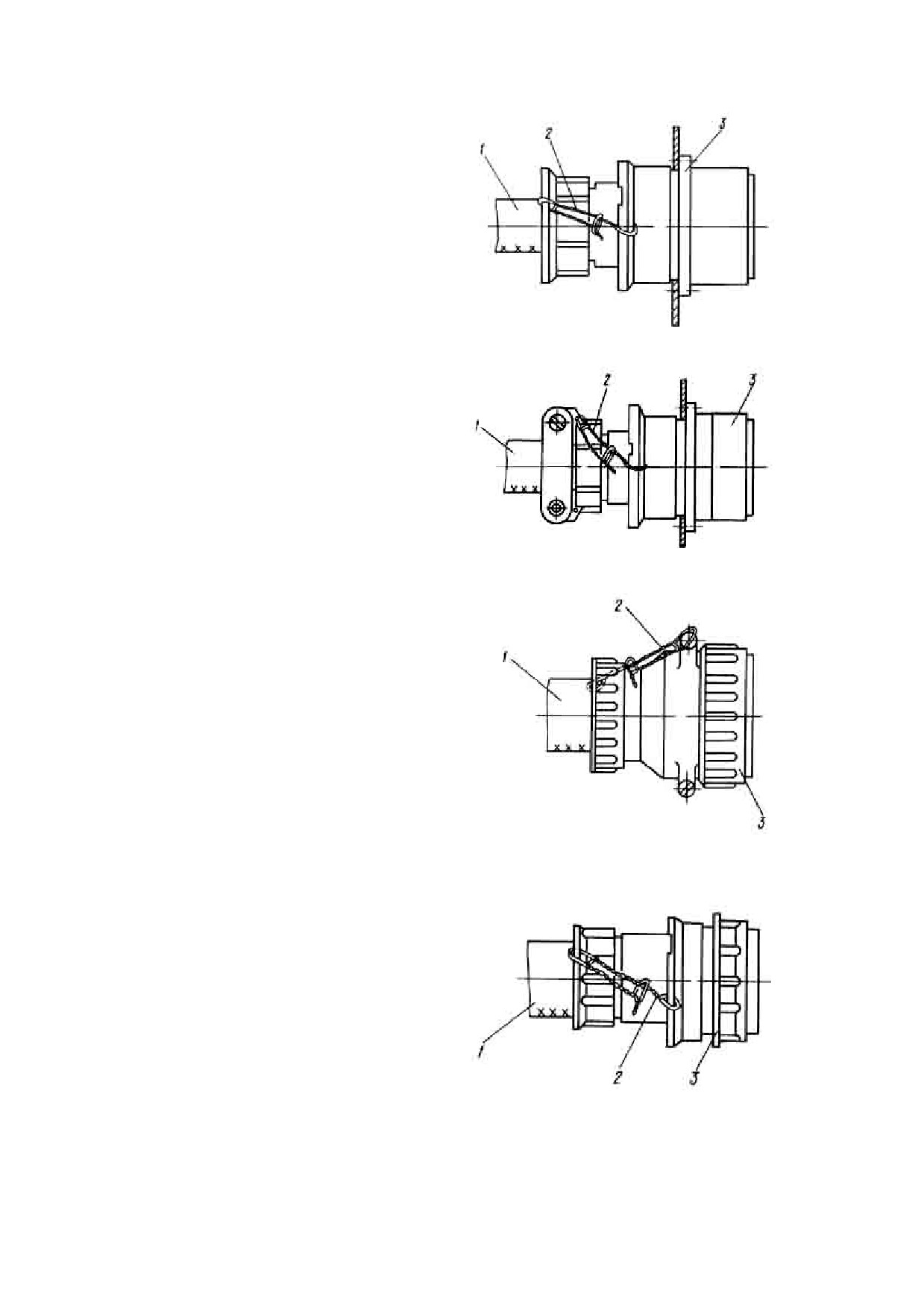

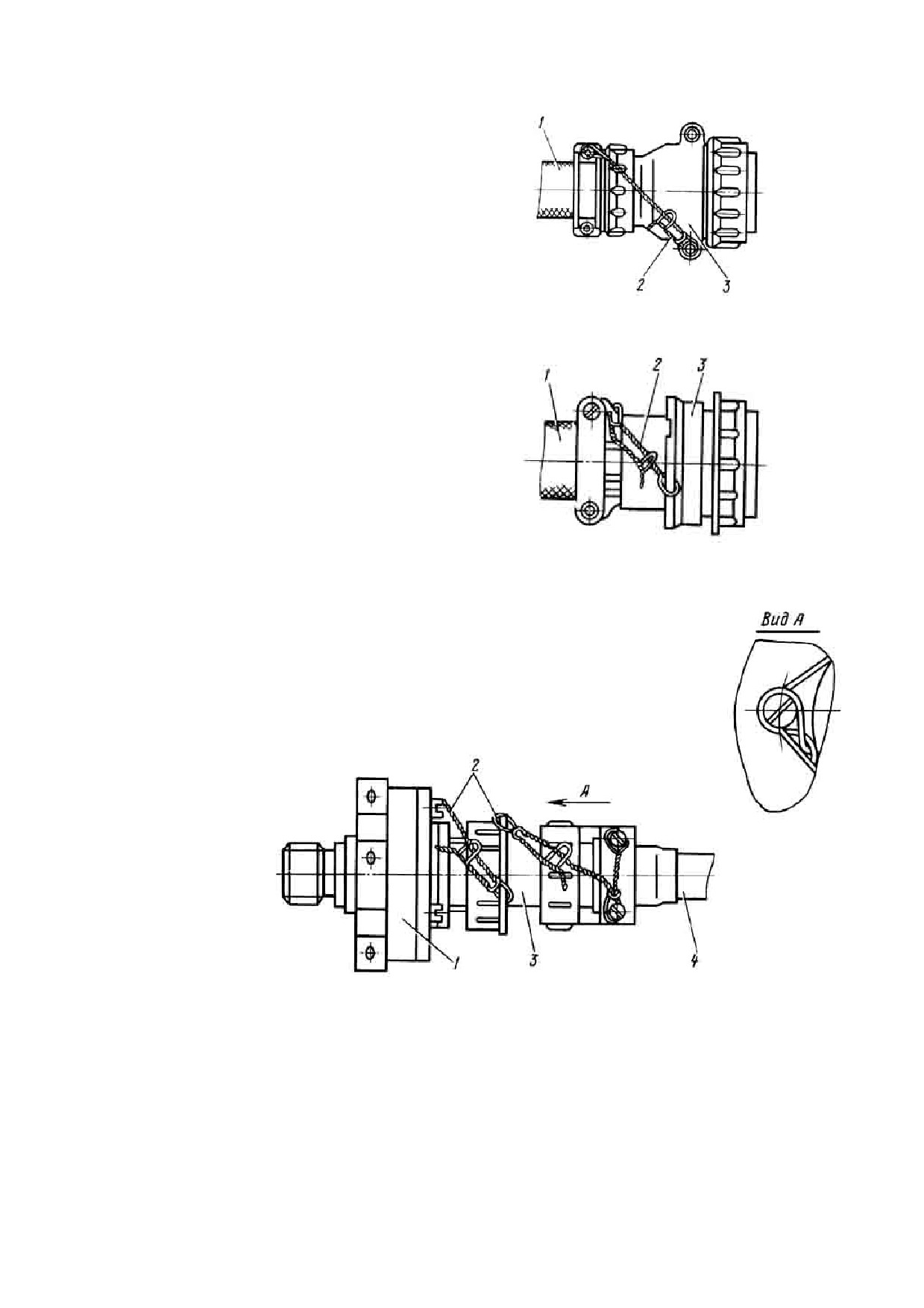

1. Жгут
2. Проволока контровочная
3. Блочная часть соединителя
Контровка корпуса блочной части экранированных соединителей 2РМ, 2РМД
Рис. 1
1. Жгут
2. Проволока контровочная
3. Блочная часть соединителя
Контровка корпуса блочной части неэкранированных соединителей 2РМ, 2РМД
Рис. 2
1. Жгут
2. Проволока контровочная
3. Кабельная часть соединителя
Контровка кабельной части экранированных соединителей 2РТ
Рис. 3
1. Жгут
2. Проволока контровочная
3. Кабельная часть соединителя
Контровка кабельной части экранированных соединителей 2РМ, 2РМД
Рис. 4
1. Жгут
2. Проволока контровочная
3. Кабельная часть соединителя
Контровка кабельной части неэкранированных соединителей 2РТ
Рис. 5
1. Жгут
2. Проволока контровочная
3. Кабельная часть соединителя
Контровка кабельной части неэкранированных соединителей 2РМ, 2РМД
Рис. 6
1. Корпус агрегата
2. Контровочная проволока
3. Кабельная часть соеди-
нителя
4. Жгут
Контровка кабельной части соединителя ШПЛМ
Рис. 7
