Электропоезд Desiro RUS / Desiro RUS «Премиум». Руководство - часть 44

Предел износа

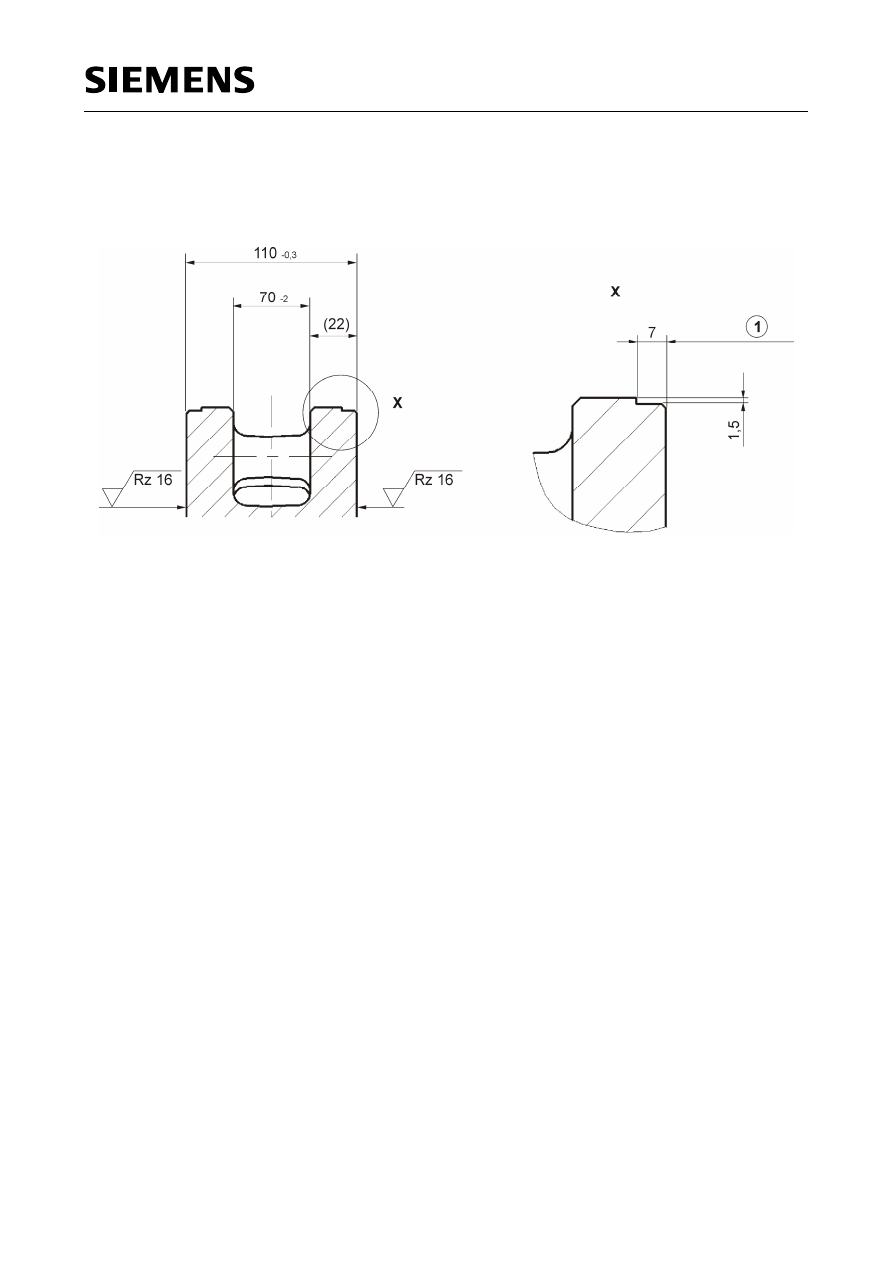

Рис. 3.1.4-1: Маркировка предельного износа осевого тормозного диска

В силу неполного перекрытия фрикционного диска тормозной накладкой вместе с продолжающимся
износом тормозного диска возникает так называемый прокат, т.е. умеренный износ по краю и более
значительный износ в средней зоне тормозного диска. В ход эксплуатации может возникать и
радиальный износ (SV). Здесь начинается более значительный износ диска на наружном или
внутреннем диаметре. К примеру, из-за твёрдых включений в колодках может начаться образование
бороздок.

Необходимо проверить размер радиального износа (SV), прокат (H) и образование бороздок.

При этом необходимо соблюдать следующие критерии:

·

бороздки глубиной до 1 мм и прокат H менее 2 мм допустимы. Однако причина образования
бороздок должна быть устранена (проверить накладки, удалить твёрдые включения или
заменить накладки).

·

Если бороздки глубже, чем 1 мм, или прокат достиг 2 мм, поверхности трения должны быть
обточены в поперечном направлении. Поперечная обточка может быть повторена столько раз,
пока не будет достигнут предельный размер износа G фрикционного диска на маркировочных
бороздках V.

·

Радиальный износ SV от внутреннего к наружному диаметру или от наружного к внутреннему
диаметру не должен превышать 2 мм, иначе нужно обтачивать фрикционный диск в поперечном
направлении.

H

Прокат профиля колеса

G

Предельный размер износа

S

Остаточная толщина фрикционного диска
после поперечной обточки

V

Маркировочная бороздка износа

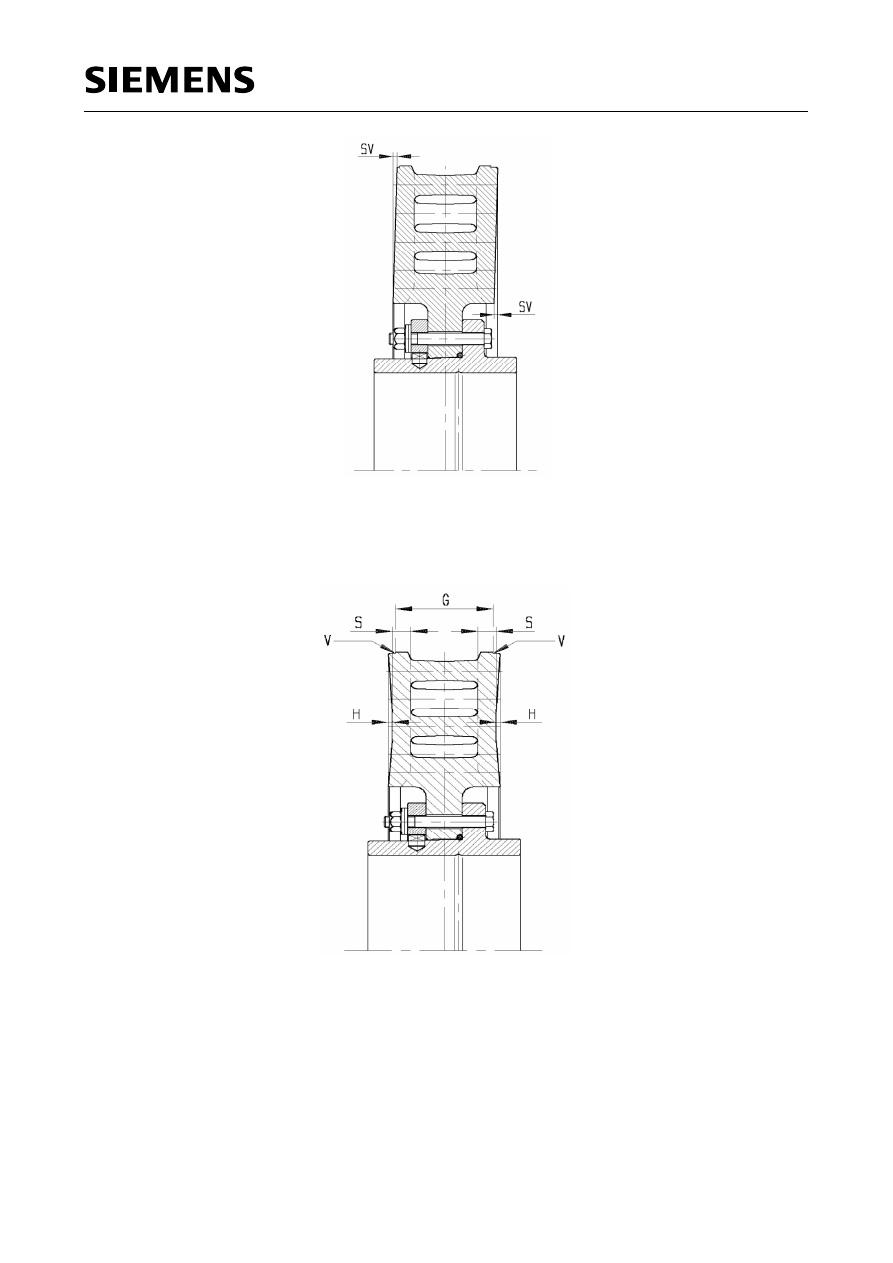

Рис. 3.1.4-3: Контроль износа осевого тормозного диска

Осевой тормозной диск следует наряду с контролем износа дополнительно проверить на наличие
повреждений, например, трещин - см. документ A6Z00032930381.

Элементы накладки изношены
(замерены в самом тонком месте)

2

Толщина накладки «а»

Рис. 3.1.5-1: Предел износа осевого тормозного диска

Обслуживающий персонал должен убедиться в том, что на поезде не производится никаких работ и
ни один человек не находится под поездом.

3.2.2.    Проверка тележки в зимний период

При  эксплуатации  в  зимний  период  тележка  перед  началом  движения  должна  быть
проверена  на  наличие  обледенения  и  размеры  наледи,  могущие  отрицательно
повлиять  на  работу  тележки.  (Это  могут  быть, к  примеру: ограниченная  легкость  хода
рессор,  ограниченная  легкость  хода  тележки  при  повороте,  ограниченная
работоспособность  рычажного  механизма  клапана  пневморессоры.)  Полное устранение
обледенения  следует  выполнять  своевременно  и  с  необходимой  периодичностью,
прежде чем  из-за  него  может  возникнуть  нарушение  функций тележки.

3.2.3.  Правила и способы экипировки электропоезда жидкостями и прочими

материалами

3.2.3.1.

Экипировка жидкостью системы стеклоомывателя

2

Индикатор уровня заполнения

4

Крышка

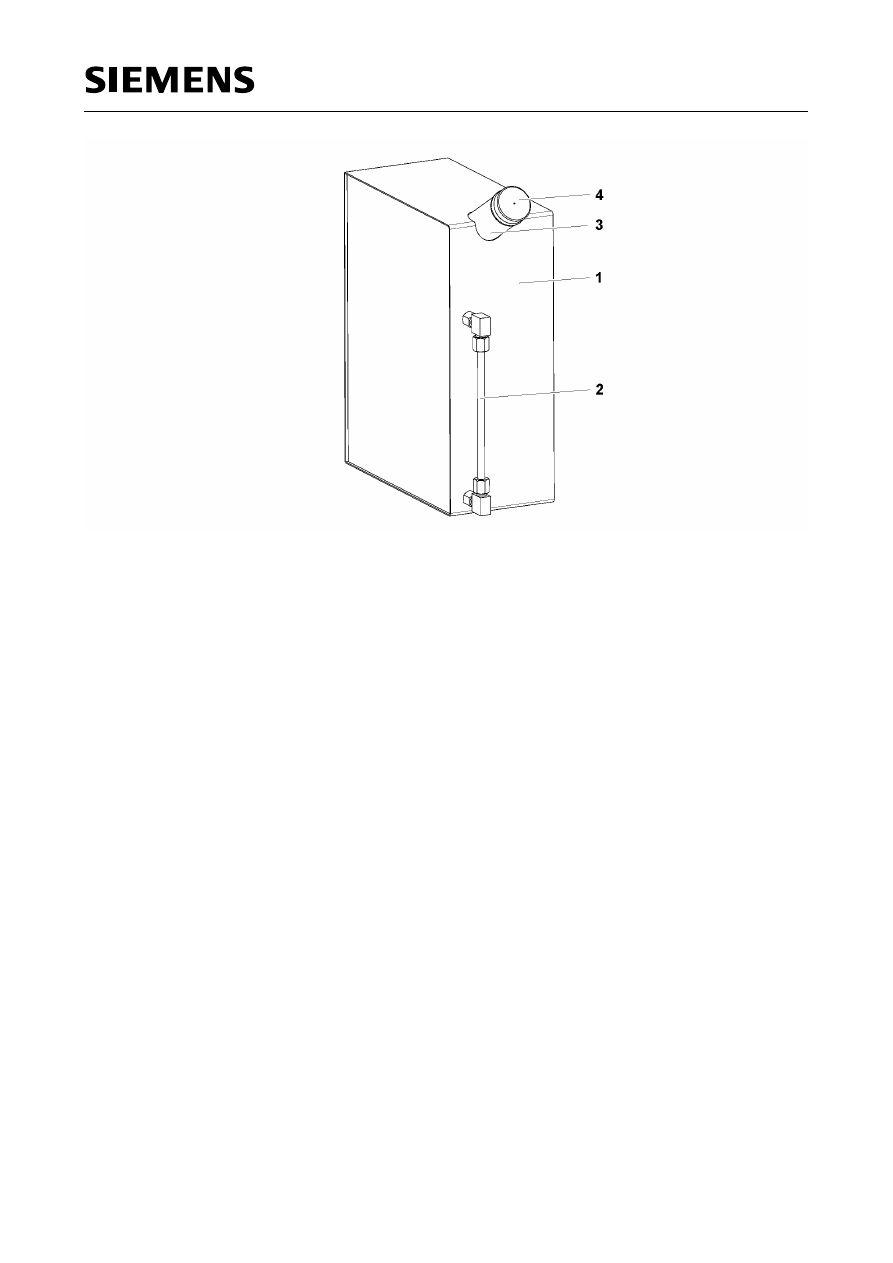

Рис. 3.2.3.1-1: Резервуар с промывочной жидкостью

·

Открыть левый шкафчик пульта машиниста.

·

Открыть крышку на заправочном штуцере резервуара для жидкости.

·

Залить воду и чистящее средство для окон с антифризом (концентрат с температурой до -63°C в
соответствии с требуемой защитой от замерзания (в зависимости от времени года)) до верхнего
края видимой зоны индикатора уровня заполнения.

·

Закрыть крышку на заправочном штуцере резервуара для жидкости.

·

Закрыть шкафчик пульта машиниста.

3

Крышка

2

Заливочный патрубок

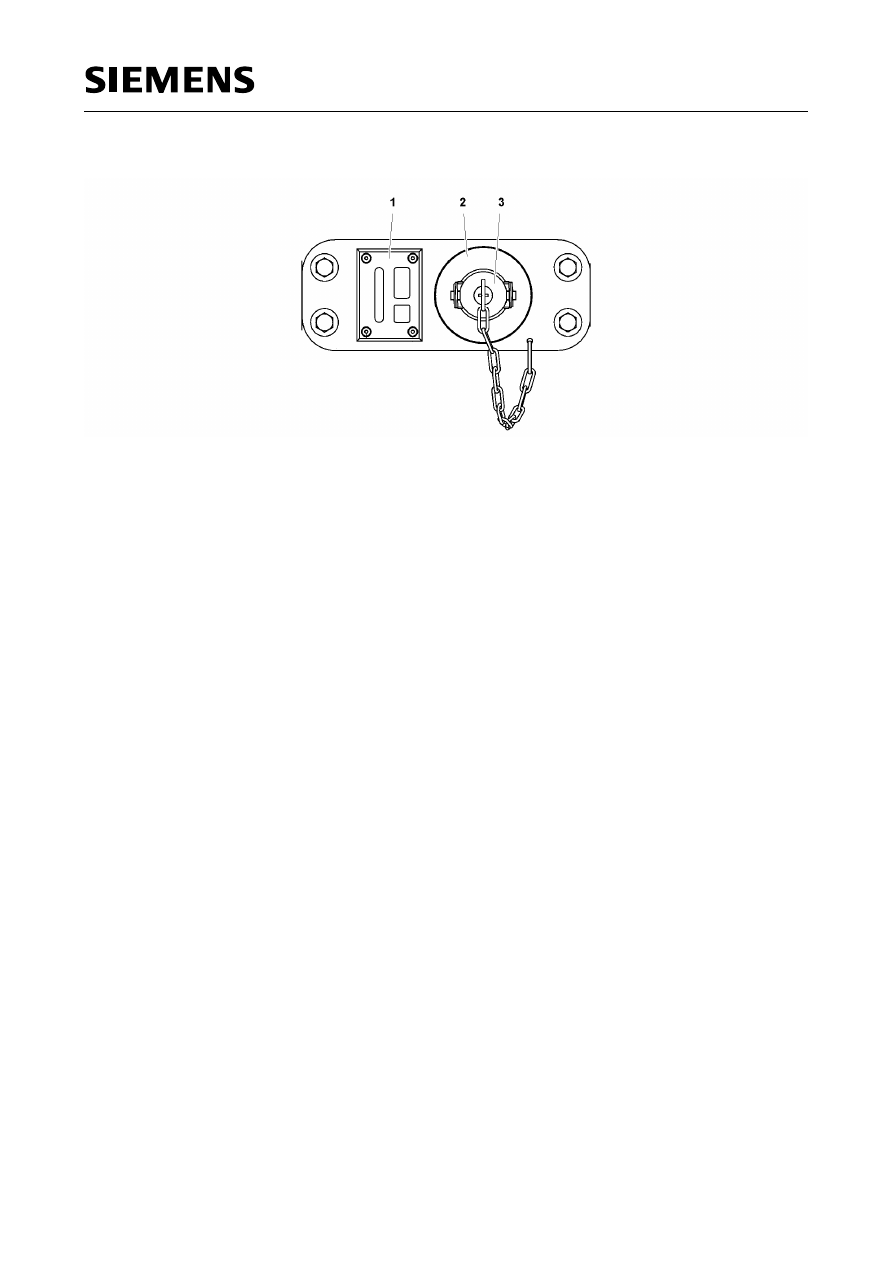

Рис. 3.2.3.2-1: Штуцер для экипировки свежей водой

·

Нажать на сенсорную клавишу на ленточном индикаторе и проверить уровень заполнения.

·

Снять с крышки обе шпильки.

·

Снять крышку с заправочного штуцера.

·

Вставить заправочный шланг в заправочный штуцер и заблокировать его поворотом по часовой
стрелке.

·

Запустить процесс заправки.

·

После окончания процесса заправки нажать на сенсорную клавишу на ленточном индикаторе и
проверить уровень заполнения.

·

Разблокировать заправочный шланг поворотом против часовой стрелки и снять его.

·

Надеть крышку на заправочный штуцер и завернуть её.

·

Зафиксировать крышку с помощью двух шпилек.

Вытяжной канал

3

Максимальный уровень
заполнения

2

Канал подачи песка

4

Минимальный уровень
заполнения

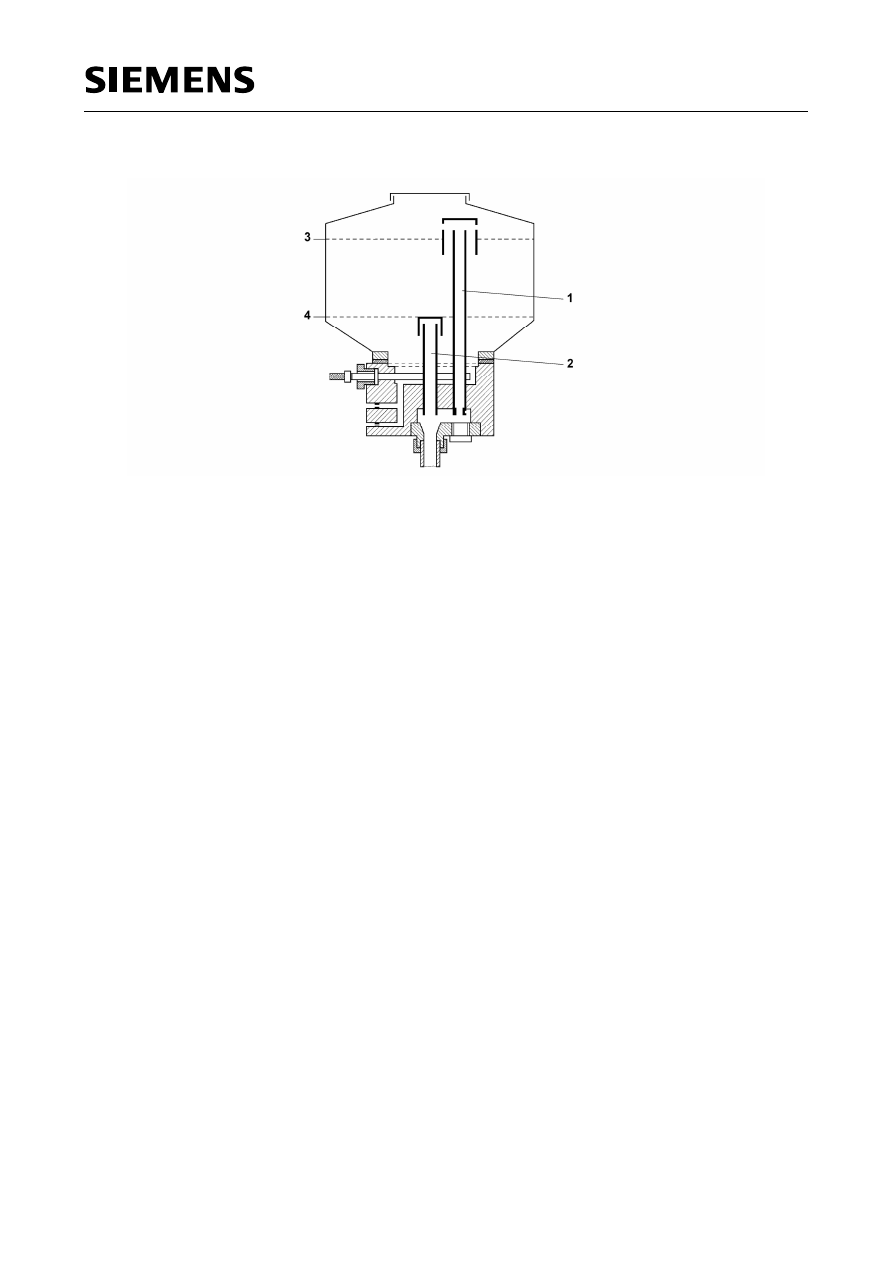

Рис. 3.2.3.3-1: Резервуар для песка (схематично)

·

Открыть крышку резервуара для песка.

·

Заполнить резервуар для песка до максимальной высоты заполнения.

УКАЗАНИЕ

Песочница настроена на посыпку вещества со следующими свойствами:

·

натуральный песок из шахт, рек и озер или дробленый песок из
природного камня с массовой долей минимум 60% диоксида кремния
(SiO2) без металлических соединений или примесей со скрытыми
гидративными свойствами.

·

Используемые виды камней должны соответствовать как минимум 5-ой
степени твёрдости минералов по шкале Мооса. Не допускается
примешивание глинистых, гумусовых и вяжущих компонентов, а также
посторонних веществ любого типа.

·

Форма зерна: по возможности с острыми краями и высокой плотности, но
по крайней мере неправильной формы.

Расхождения по качеству песка могут привести к отклонениям в объёме
подачи песка! При использовании песка, не отвечающего вышеприведённой
спецификации, надёжная работа песочницы не гарантируется.

·

Закрыть крышку песочницы.

УКАЗАНИЕ

Не допускается чистить или обрабатывать туалетную систему агрессивными
веществами и хлорсодержащими чистящими средствами!
Не применять абразивные чистящие средства!

Производить  чистку  и  удаление  извести  каждые  три  месяца  с  применением  следующих  чистящих
средств:

Нейтральное моющее средство и теплая вода

4% р-р лимонной кислоты

Для  этого  наполнить  чашу 4% р-ром  лимонной  кислоты, при  необходимости  чистить  щеткой  для
туалета и произвести цикл слива (макс. время выдержки 24 ч) Не поцарапайте оптический датчик!

3.2.4.1.1. Процесс удаления известкового налёта

При начинающемся осадке известкового налёта. Период времени может варьироваться от качества
воды.

Добавить в чашу средство для удаления известкового налёта

Нажать более 3 с кнопку удаления известкового налёта в шкафу с зеркальными дверцами.

Через 4 ч процесс автоматически закончится и начнется старт новой инициализации.

Процесс удаления известкового налёта чистит и удаляет известь с задвижек.

УКАЗАНИЕ

Во время процесса вакуумный туалет деактивирован!
Светодиод на кнопке слива не горит!

3.2.4.1.2. Прерывание процесса

Во время процесса нажать более 3 с кнопку удаления извести в шкафу с зеркальными дверцами.

3.2.4.2.

Слив бака свежей воды при низких температурах

Для  ручного  включения  слива  при  низких  температурах  служит  тумблер  на  панели  управления
санузла при наличии электропитания от АБ и давления в ПМ.

В  нормальном  положении  тумблер  стоит  в  положении 0. Чтобы  произвести  слив  при  низких
температурах, следует поставить тумблер на панели управления в положение 1.

Если тумблер установлен в положение 1, то наряду с вакуумным туалетом опорожняться будет также
блок технической воды.

Через 10 мин  бак  свежей  воды, вакуумный  туалет  и  прилежащие  трубопроводы  будут  полностью
опорожнены.

На полное опорожнение резервуара свежей воды, вакуумного туалета и трубопроводов стандартной
кабины туалета электропоезда Desiro RUS «Премиум» требуется 40 минут.

Чтобы санузел снова пустить в эксплуатацию, тумблер нужно поставить снова на 0.
