Электропоезд Desiro RUS / Desiro RUS «Премиум». Руководство - часть 40

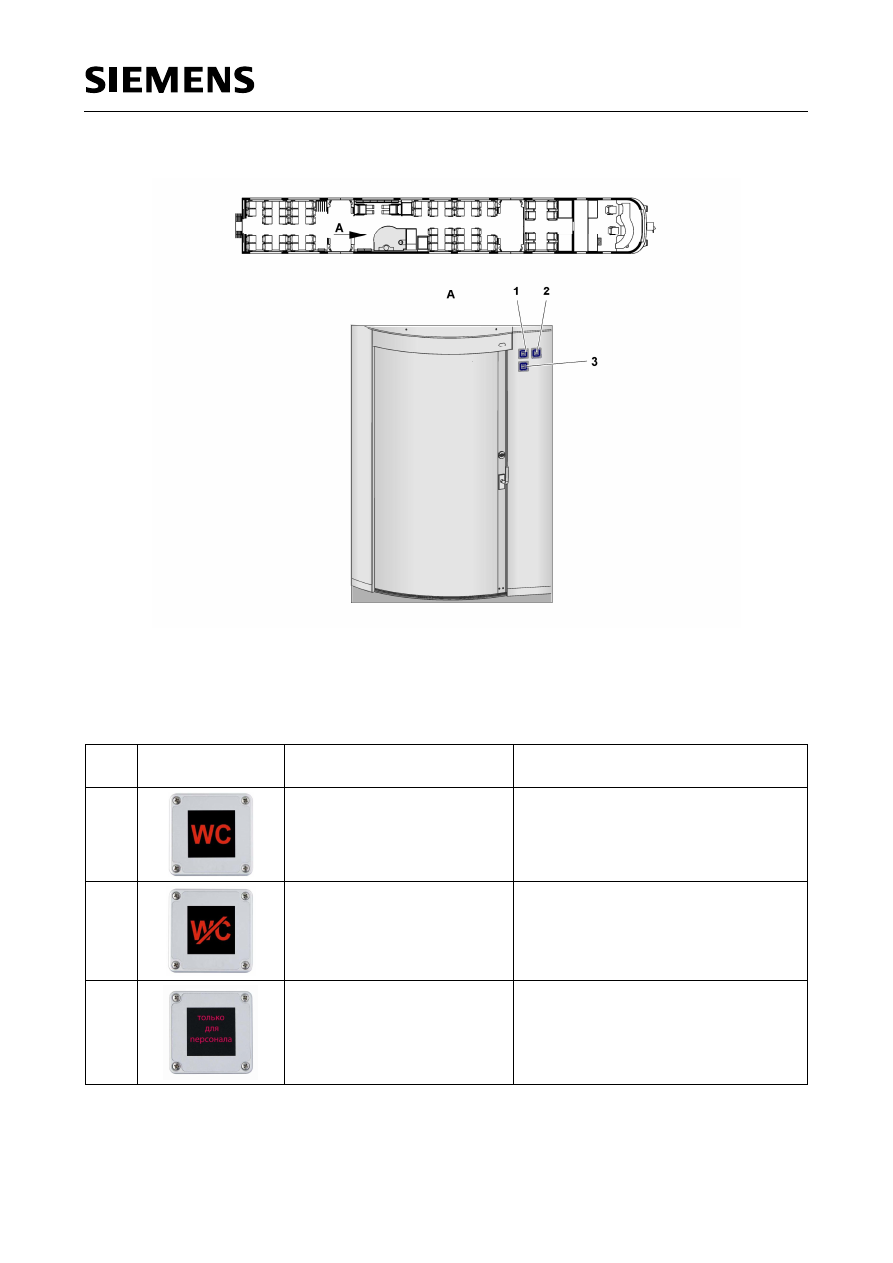

Поз.

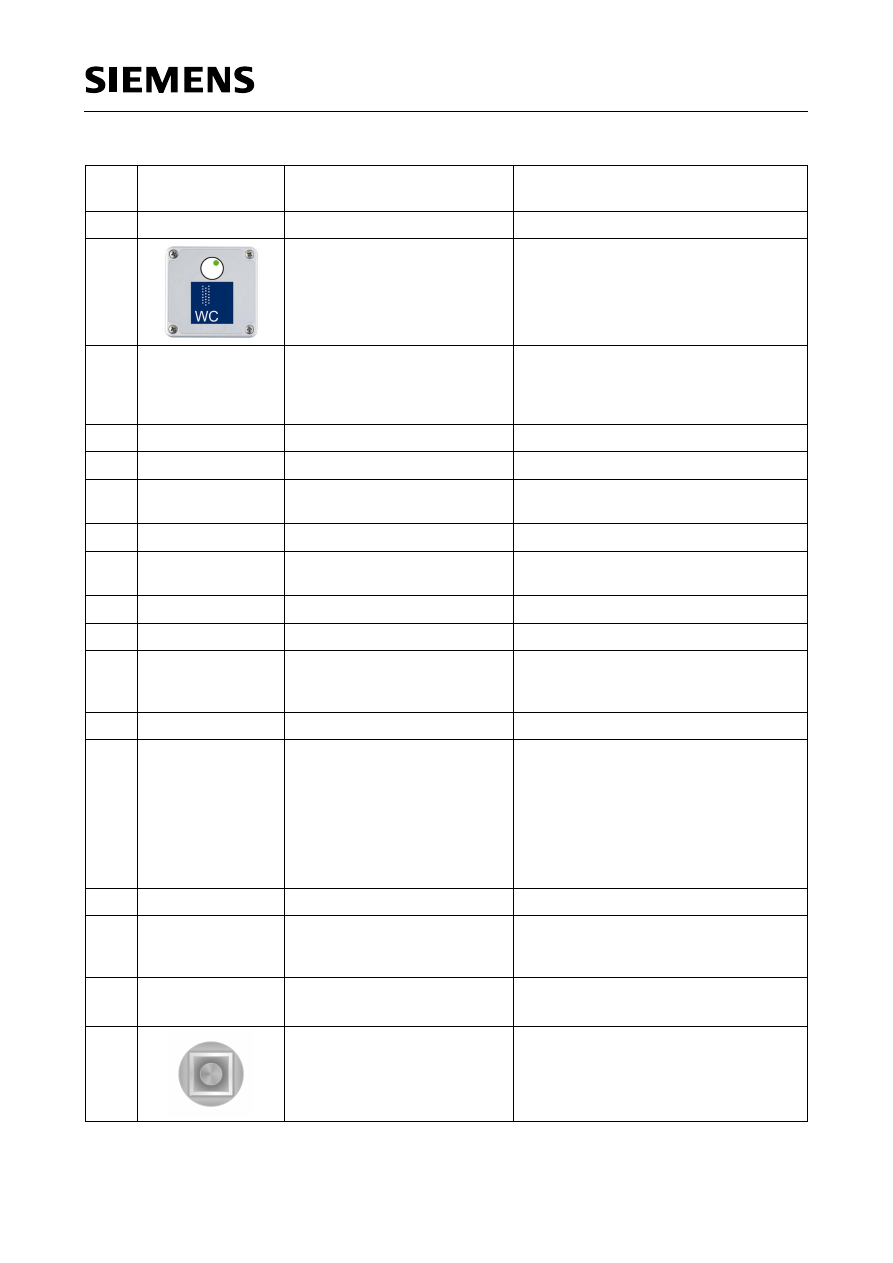

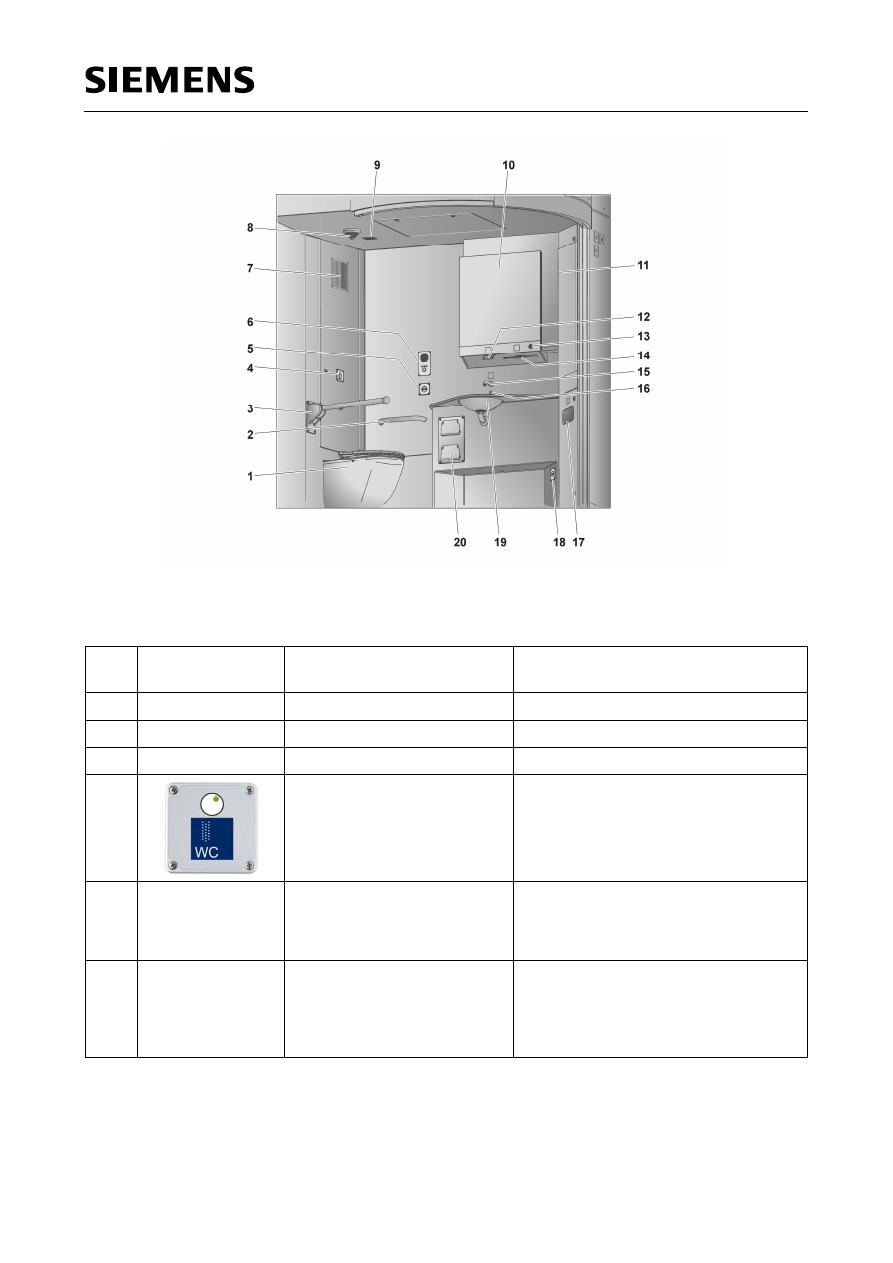

Элемент

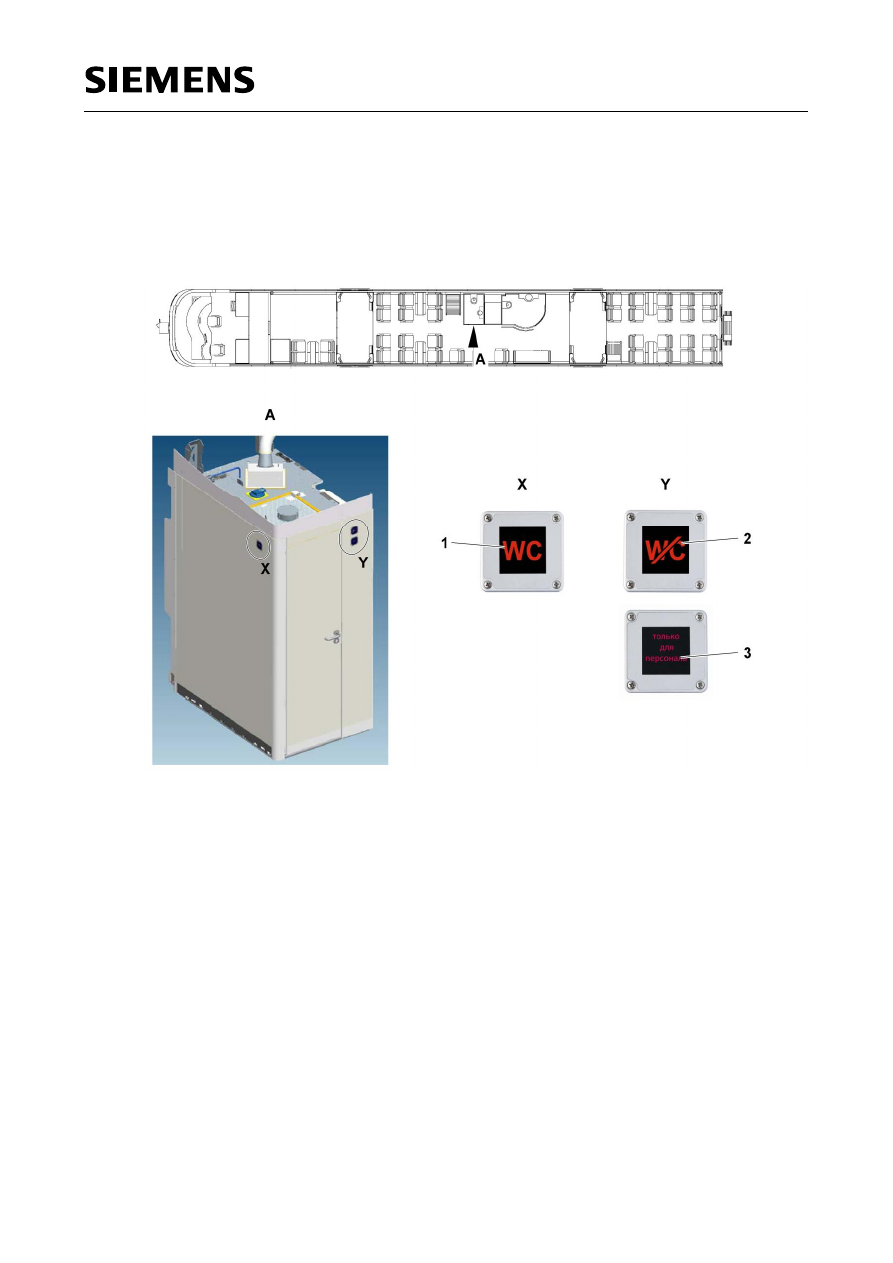

управления

Описание

Указания

1

Индикатор «Туалет занят»

Отображает занятую кабину туалета.

2

Индикатор «Туалет неисправен»  Отображает сбой в работе системы

туалета.

3

Индикатор «Туалет
зарезервирован»

Отображает кабину туалета,
зарезервированную для локомотивной
бригады.

Элемент

управления

Описание

Указания

1

(без рисунка)

Вакуумный туалетный модуль  -

2

(без рисунка)

Поручень

-

3

(без рисунка)

Поручень

Складной поручень

4

Устройство смыва в туалете

Нажатием кнопки запускается
последовательность смыва.

5

(без рисунка)

Кнопка аварийного вызова

С помощью кнопки аварийного вызова
пассажир в случае опасности может
подать сигнал машинисту
электропоезда или его помощнику.

6

(без рисунка)

Аварийное переговорное
устройство

С помощью аварийного переговорного
устройства пассажир в случае
опасности может подать сигнал
машинисту электропоезда или его
помощнику.

Описание

Указания

7

(без рисунка)

Модуль воздухоотвода

Модуль воздухоотвода вытягивает
воздух из туалетной кабины. Благодаря
возникающему пониженному давлению
при открывании двери в туалет в него
устремляется воздух из пассажирского
салона, так что попадание неприятных
запахов в пассажирский салон
исключено.

8

(без рисунка)

Пожарная сигнализация

9

(без рисунка)

Громковоритель

 Трансляция в кабине туалета
передаваемых автоматическим путем и
вручную сообщений СИП.

10

(без рисунка)

Зеркальная дверца

Зеркальная дверца снабжена
наклеенной пленкой для защиты от
осколков в случае акта вандализма. За
зеркальной дверцей находятся емкости
для хранения жидкого мыла и
бумажных полотенец.

11

(без рисунка)

Освещение

 Освещение выполнено в виде
светодиодных точечных светильников
(спотов), которые связаны с функцией
аварийной освещения поезда.

12

(без рисунка)

Дозатор для жидкого мыла

-

13

Замок RIC с четырехгранным
отверстием

Открывание зеркальной двери для
пополнения диспенсера бумажных
полотенец и дозатора жидкого мыла.

14

(без рисунка)

Диспенсер бумажных
полотенец

-

15

(без рисунка)

Выпуск воды

Температура воды 15°C.

16

(без рисунка)

Бесконтактный датчик пуска
воды для мытья рук

-

17

(без рисунка)

Контейнер для мусора

Контейнер для мусора имеет объем
12 литров.

18

(без рисунка)

Кнопка аварийного вызова

С помощью кнопки аварийного вызова
пассажир в случае опасности может
подать сигнал машинисту
электропоезда или его помощнику.

19

(без рисунка)

Умывальник

-

20

(без рисунка)

Держатель туалетной бумаги   Держатель предусмотрен также для

крепления запасных рулонов туалетной
бумаги.

Кабина  туалета  обогревается  и  охлаждается  при  помощи  воздуха, поступающего  из  пассажирского
салона. Воздух вытягивается с помощью вентилятора и доставляется из вагона.

управления

Описание

Указания

1

Индикатор «Туалет занят»

Отображает занятую туалетную кабину.

2

Индикатор «Туалет
неисправен»

Отображает сбой в работе системы
туалета.

3

Индикатор «Туалет
заблокирован»

Отображает кабину туалета,
предусмотренную для локомотивной
бригады.

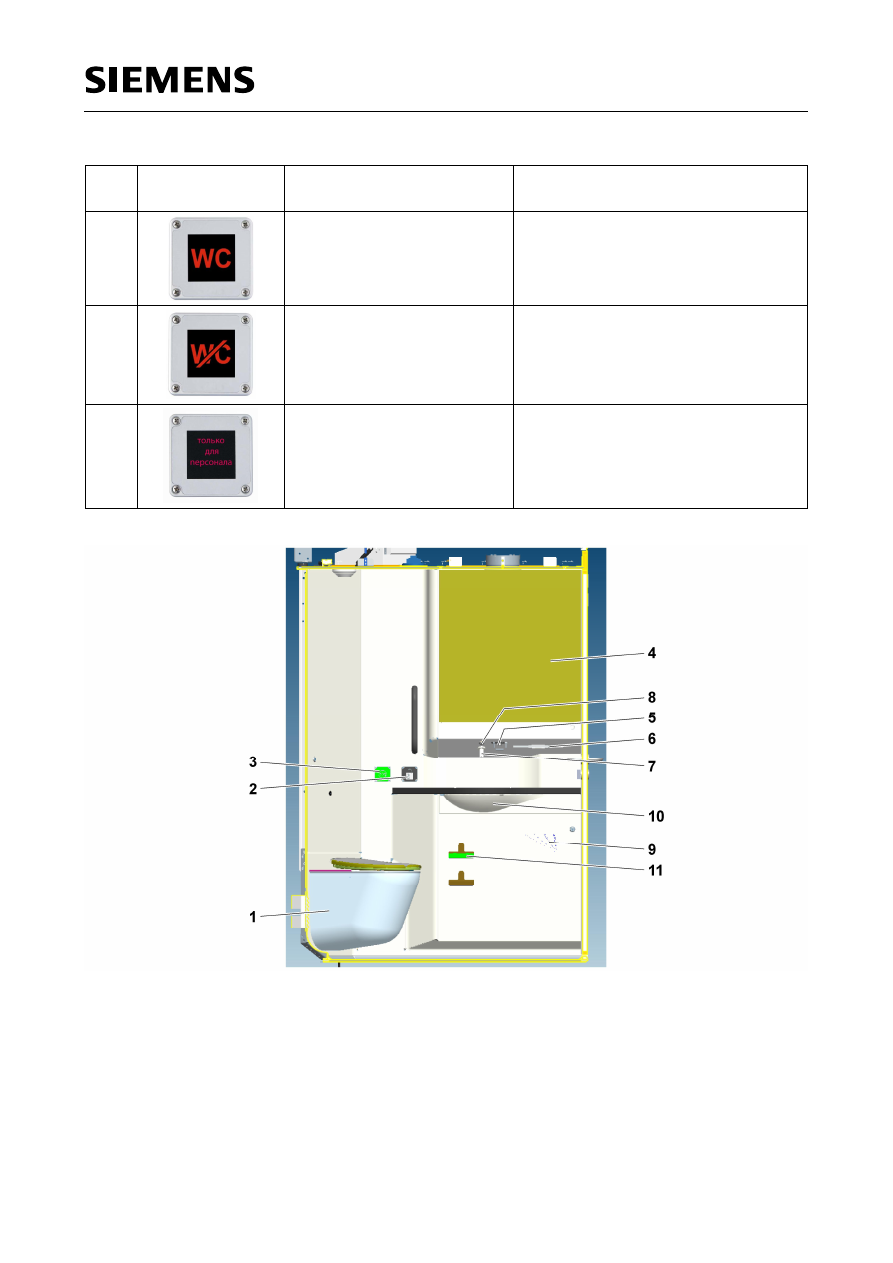

Рис. 2.2.16.2-2: Общий вид стандартной кабины туалета, внутри

управления

Описание

Указания

1

(без рисунка)

Вакуумный туалетный модуль  -

2

Устройство смыва в туалете

Нажатием кнопки запускается
последовательность смыва.

3

(без рисунка)

Кнопка аварийного вызова

С помощью кнопки аварийного вызова
пассажир в случае опасности может
подать сигнал машинисту
электропоезда или его помощнику.

4

(без рисунка)

Зеркальная дверца

5

(без рисунка)

Дозатор для жидкого мыла

-

6

(без рисунка)

Диспенсер бумажных
полотенец

-

7

(без рисунка)

Выпуск воды

8

(без рисунка)

Бесконтактный датчик пуска
воды для мытья рук

-

9

(без рисунка)

Контейнер для мусора

10

(без рисунка)

Умывальник

-

11

(без рисунка)

Держатель туалетной бумаги   Держатель предусмотрен также для

крепления запасных рулонов туалетной
бумаги.

12

(без рисунка)

Настенный поручень

-

13

(без рисунка)

Модуль воздухоотвода

Модуль воздухоотвода вытягивает
воздух из туалетной кабины. Благодаря
возникающему пониженному давлению
при открывании двери в туалет в него
устремляется воздух из пассажирского
салона, так что попадание неприятных
запахов в пассажирский салон
исключено.

14

(без рисунка)

Дымовой извещатель

15

(без рисунка)

Громкоговоритель

 Трансляция в кабине туалета
передаваемых автоматическим путем и
вручную сообщений СИП.

16

(без рисунка)

Освещение

17

Замок RIC с четырехгранным
отверстием

Открывание зеркальной двери для
пополнения диспенсера бумажных
полотенец и дозатора жидкого мыла.

2.2.16.3.  Система вакуумного туалета

Система  вакуумного  туалета  состоит  из  основного  модуля  и  панели  управления. Система является
пневматической  и  работает  по  принципу  эжектора. Посредством  пониженного  давления, которое
создается в промежуточном резервуаре, откачивается содержимое унитаза. Благодаря избыточному
давлению содержимое транспортируется в резервуар сточных вод.

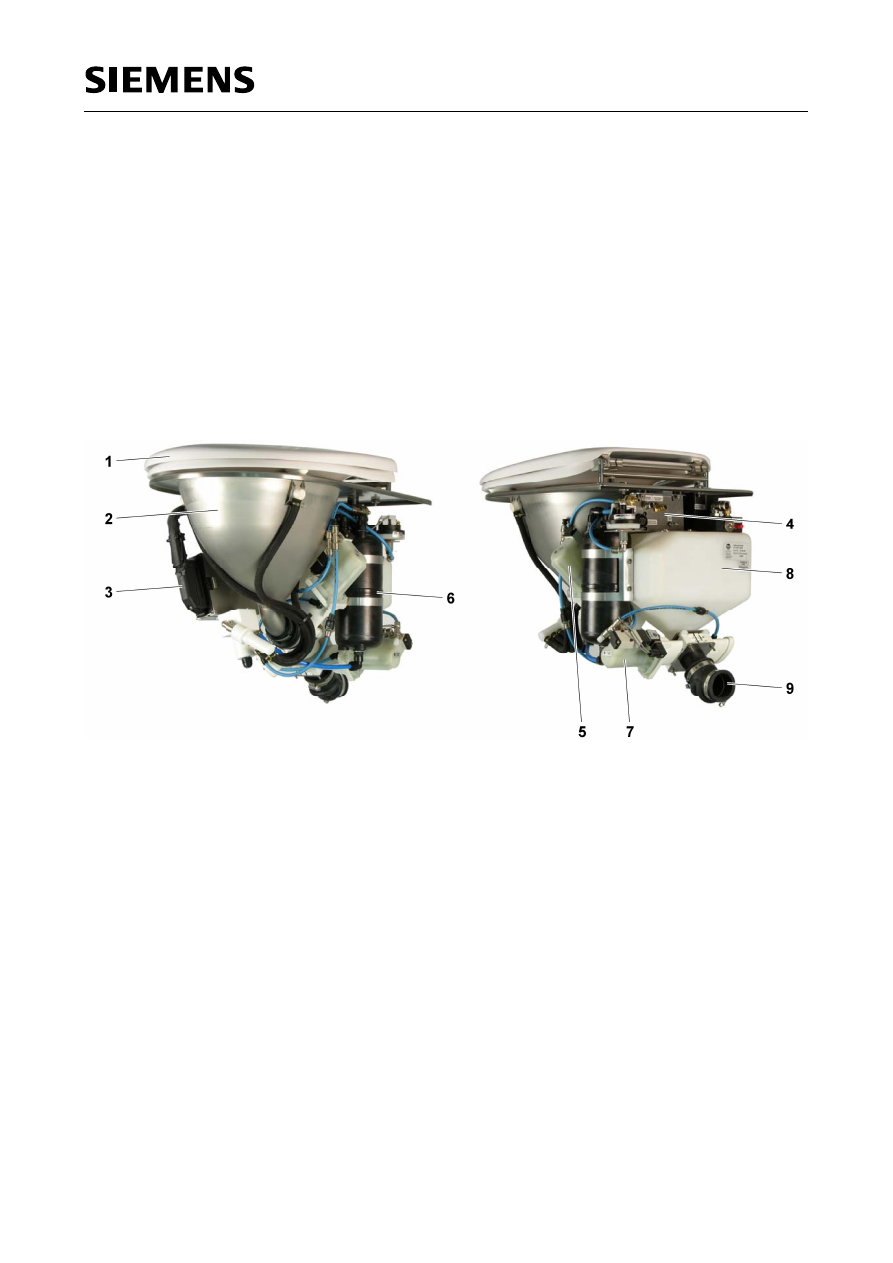

1  Сиденье унитаза

6

Бак с водой для ополаскивания

2

Блок унитаза и диффузоры

7  Выпускной золотниковый клапан

3  Управляющий компьютер

8  Промежуточный резервуар

4  Панель контактов

9 Слив

5  Впускной золотниковый клапан

Рис. 2.2.16.3-1: Вакуумный блок унитаза

Поз.

Элемент

управления

Описание

Применение

1

Блок обратной промывки

Блок обратной промывки содержит кнопки
для функций техобслуживания Т

ЕХНИЧЕСКИЙ

СМЫВ

 и Ф

УНКЦИЯ ОБРАТНОЙ ПРОМЫВКИ

 системы

вакуумного туалета, чтобы при нарушениях
в работе его функции можно было
восстановить.

2

Слив на морозе

Переключатель для запуска программы
слива на морозе.
