ТЕПЛОВОЗ ТГМ3Б. ПРОВЕРКА РАБОТЫ СИСТЕМЫ ГИДРОДОВОРОТА

ТЕПЛОВОЗ ТГМ3Б. ПРОВЕРКА РАБОТЫ СИСТЕМЫ ГИДРОДОВОРОТА

Проверку работы системы гидродоворота можно производить как при остановленном дизеле, так и при работающем, но в последнем случае поставить ручку крана вспомогательного тормоза в VI положение. Отключить реле РД, для чего при нажатой кнопке КБР заложить какой-либо предмет (дерево, концы, туго свернутую бумагу) между якорем и катушкой реле.

§ 1. Тепловозы с электропневматическими реле времени РВП-2 (схема усл. № 1)

В исправной системе гидродоворота при нажатой кнопке КДВ вентиль ВС1 должен периодически включаться на 1,5 с с интервалом 3 с. Включение вентиля контролируется по опусканию хвостовика золотника. Реле РВД1 и РВД2 нормально должны работать в следующем порядке:

а) в момент нажатия кнопки КДВ включается реле РВД1;

б) через 1,5 с включается реле РВД2;

в) еще через 3 с выключаются оба реле, сразу же снова включается реле РВД1 и цикл повторяется.

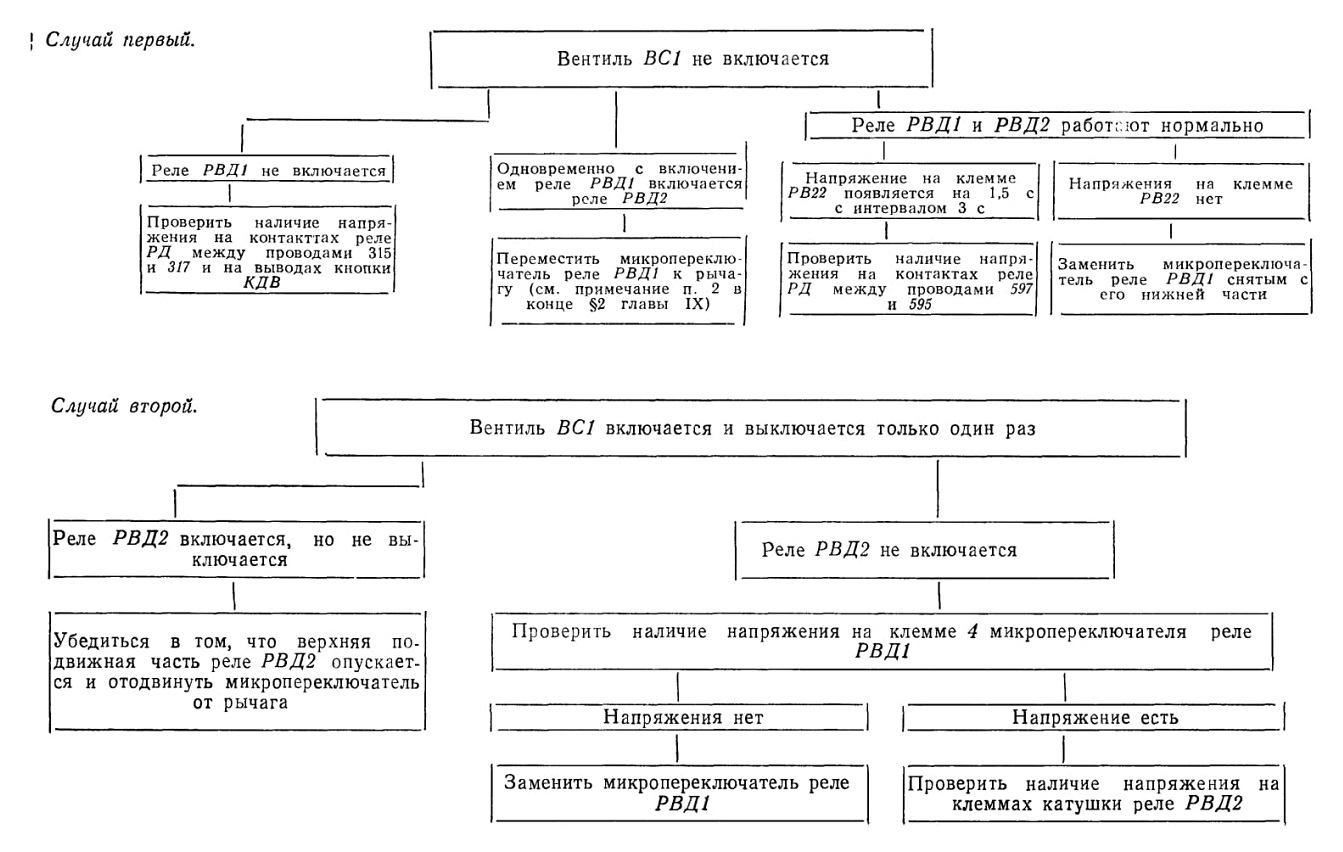

Опускание верхней подвижной части реле с момента его включения и до момента срабатывания контактов с выдержкой времени должно происходить у реле РВД1 за 1,5 с, а у реле РВД2 — за 3 с. Нижняя подвижная часть реле должна перемещаться четко как вверх, так и вниз. При ненормальной работе системы гидродоворота нажать кнопку КДВ и обратить внимание на работу вентиля ВС1.

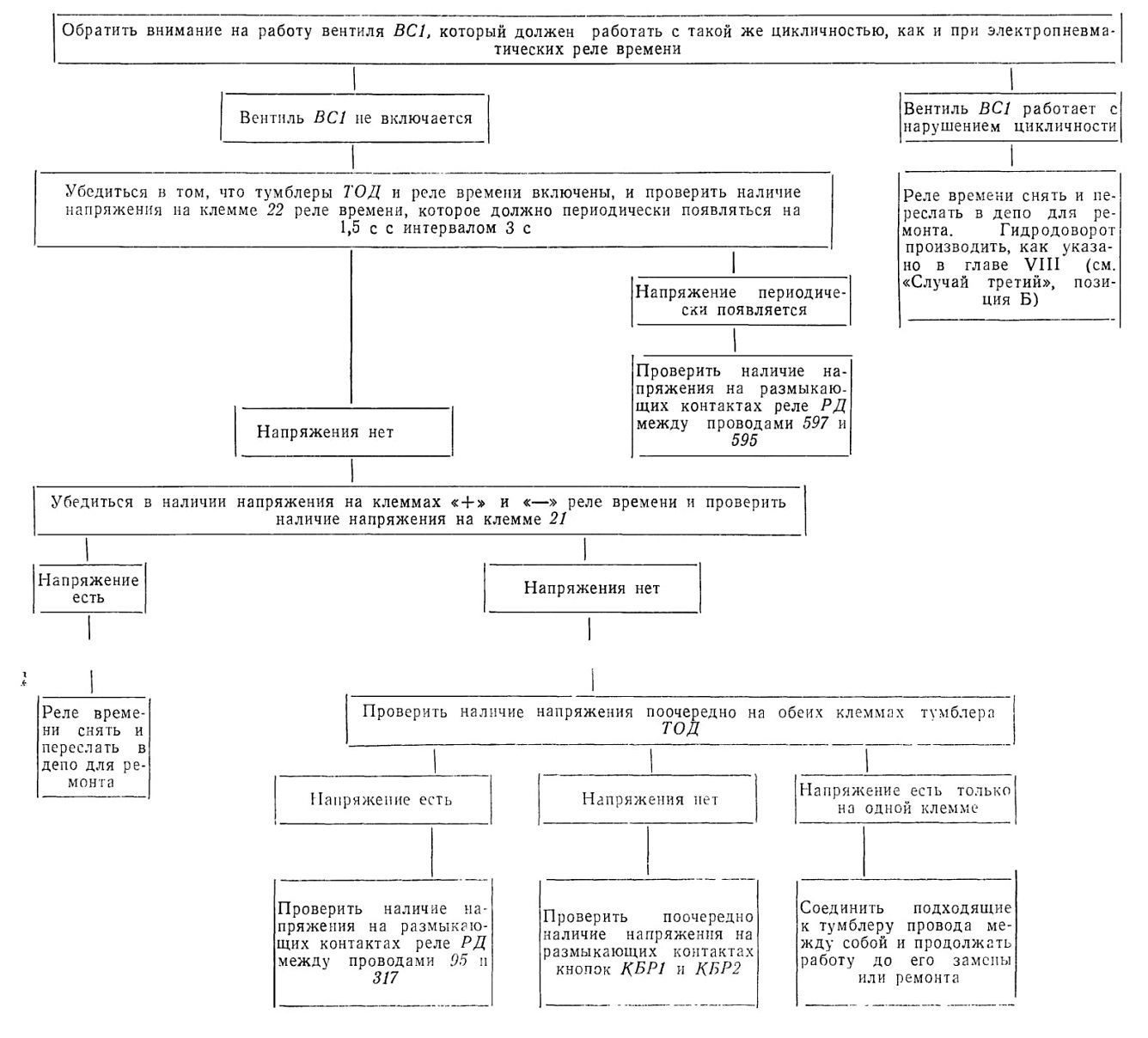

§ 2. Тепловозы с электронным реле времени (схема усл. № 2)

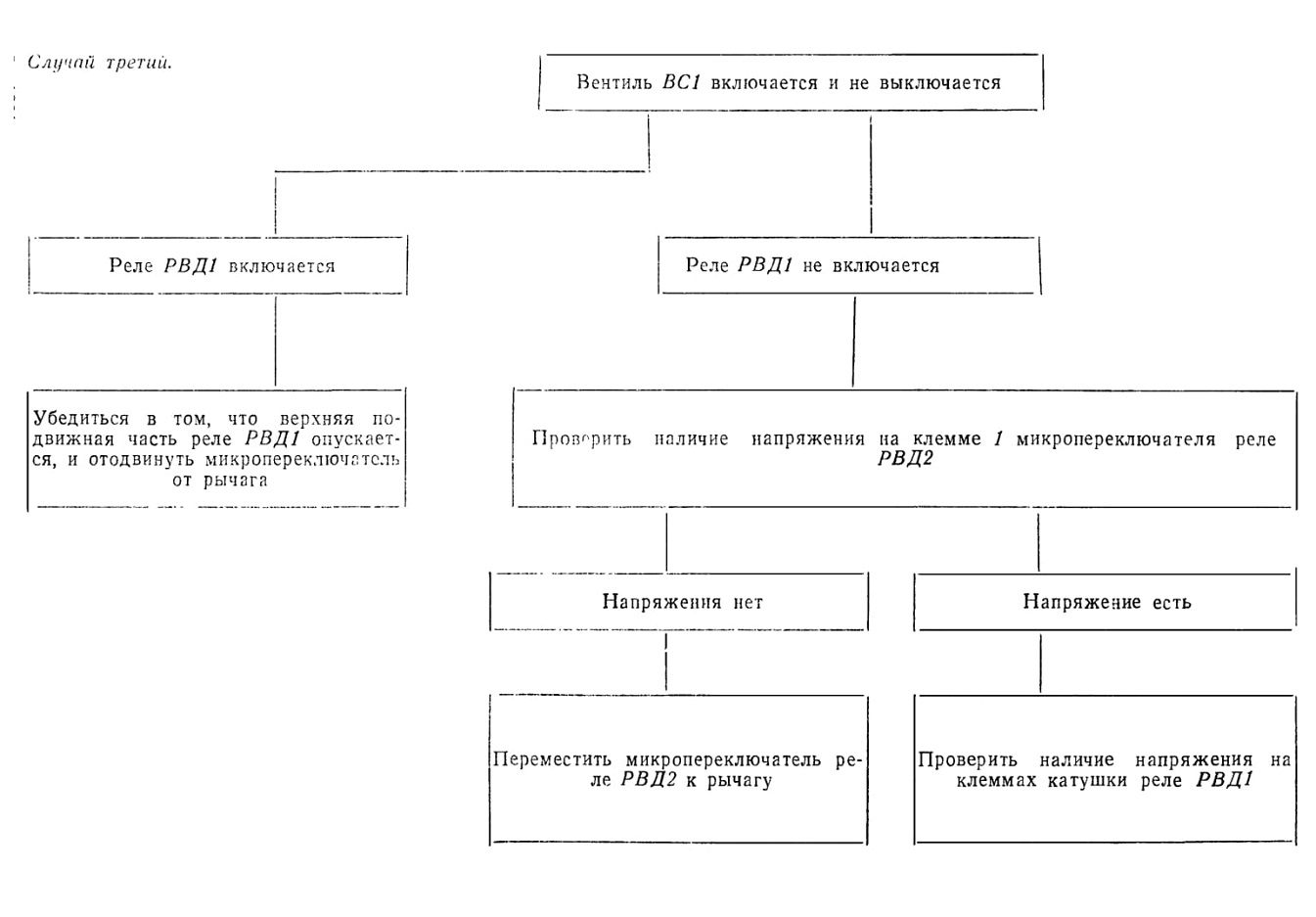

Примечания. 1. При невключении вентиля ВС1 до устранения неисправности производить гидродоворот, как

указано в главе VIII (см. «Случай третий», позиция Б). Если вентиль ВС1 включается и выключается только один раз

или включается, но не выключается, то гидродоворот производить периодическим нажатием кнопки КДВ в течение 1,5 с с интервалом 3 с.

2. Перед перемещением микропереключателя несколько ослабить винты его крепления. Для проверки правильности установки микропереключателя опустить вручную нижнюю подвижную часть реле и освободить ее после перемещения верхней подвижной части до нижнего крайнего положения. Нормально должны быть слышны щелчки контактов микропереключателя в момент подхода верхней подвижной части как к нижнему, так и к верхнему крайним положениям.
