PGEV and PGE Locomotive Governors. Manual - part 30

Manual 36703

PGEV and PGE Locomotive Governors







Woodward

109

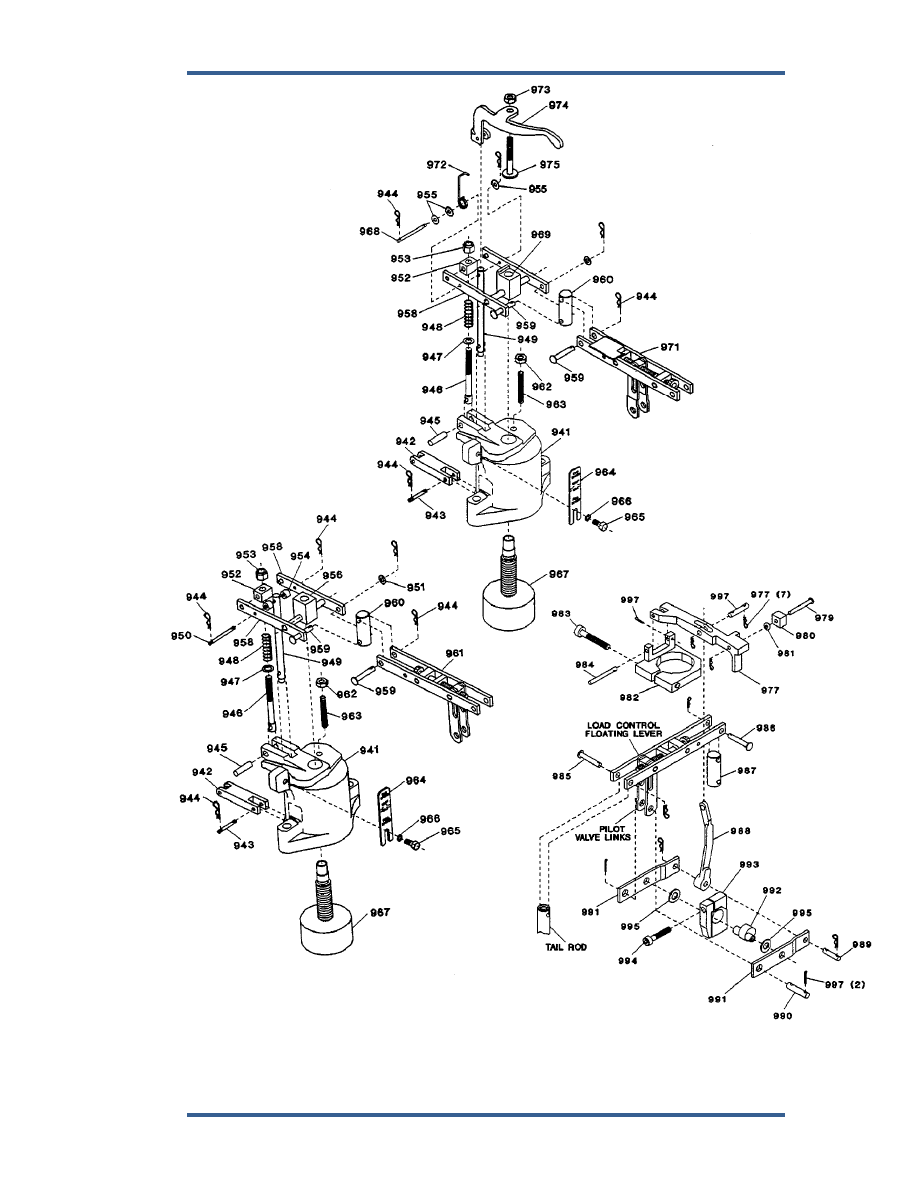

Figure 7-13. Exploded View of Speed Setting Servo

PGEV and PGE Locomotive Governors

Manual 36703







110

Woodward

Parts List For Figure 7-14



Ref. No.

Part Name .................................. Quantity

36703-1001 Sensor

piston sleeve ................................ 1

36703-1002 Sensor piston ........................................... 1
36703-1003  Screw, button soc. hd., Nylok, 8-32 x 3/8 . 1
36703-1004 Roll

pin, 1/8 x 3/8 ..................................... 1

36703-1005 Fuel

limit cam ........................................... 1

36703-1006 Spring seat ............................................... 1
36703-1007 Restoring spring ....................................... 1
36703-1008 Restoring

spring seat ............................... 1

36703-1009 Bleed

valve diaphragm ............................. 1

36703-1010  Pin, .059 x .082 dia. x 0.782, overall
 length

.......................................................

1

36703-1011 Valve seat ................................................ 1
36703-1012  Retaining ring, internal (used with item

1016 only) ................................................ 1

36703-1013 Bellows

output strap ................................. 1

36703-1014  Bellows spacer (used with item 1016
 only)

.........................................................

1

36703-1015 O-ring, 1-1/4 OD ....................................... 1
36703-1016  Sensor bellows (absolute pressure type) . 1
36703-1017 Ferrule, 1/4 tube ....................................... 1
36703-1018 Lockwasher, #10 ...................................... 1
36703-1019  Screw, soc. hd., 10-32 x 1-1/2 .................. 1
36703-1020  Screw, hex. hd., 1/4-28 x 3/4 .................... 1
36703-1021 Washer,

soft copper ................................. 1

36703-1022 Eccentric .................................................. 1
36703-1023 Gasket, copper ......................................... 1
36703-1024 Steel ball .................................................. 1
36703-1025  Screw, button, soc. hd., Nylok, 8-32 x
 3/8

............................................................

2

36703-1026 O-ring, 0.375 OD ...................................... 1
36703-1027 Cylinder head ........................................... 1
36703-1028 Lockwasher, 1/4 ....................................... 1
36703-1029  Screw, soc. hd., 1/4-28 x 1-3/4 ................. 1
36703-1030 Lockwasher, 1/4 ....................................... 1
36703-1031  Screw, soc. hd., 1/4-28 x 1-1/8 ................. 1
36703-1032 Not

Used

Ref. No.

Part Name .................................. Quantity

36703-1033 Orifice case .............................................. 1
36703-1034  Washer, ID 3/16, OD 3/8, (max.) x 1/16 ... 2
36703-1035 Gasket ................................................... 33
36703-1036 Orifice plate ............................................ 32
36703-1037 Orifice

pack spring ................................... 1

36703-1038  Washer, ID 9/64, OD 3/8, (max.) x 1/32 ... 1
36703-1039 Retaining

ring, internal ............................. 1

36703-1040 Check

valve assy. .................................... 1

36703-1041 O-ring, OD 1/2.......................................... 1
36703-1042 Filter screen ............................................. 1
36703-1043 O-ring, 1/2 OD.......................................... 1
36703-1044  Cotter pin 1/16 x 3/8 ................................. 1
36703-1045  Cotter pin 1/16 x 3/8 ................................. 1
36703-1046 Bellcrank .................................................. 1
36703-1047 Straight

pin, drilled ................................... 1

36703-1048  Cotter pin, 1/16 x 5/8 ................................ 1
36703-1049 Needle bearing......................................... 1
36703-1050 Fuel

limit

floating lever ............................. 1

36703-1051 Pivot ......................................................... 1
36703-1052 Fuel

limit lever .......................................... 1

36703-1053 Loading spring ......................................... 1
36703-1054  Cotter pin, 1/16 x 5/8 ................................ 1
36703-1055 Retaining

ring, E-type .............................. 1

36703-1056 Adjusting

screw, fuel limit ......................... 1

36703-1057 Feedback lever ........................................ 1
36703-1058  Pivot pin (fuel limit lever) .......................... 1
36703-1059 Linkage bracket........................................ 1
36703-1060 Screw,

soc. hd., 10-32 x 1/2 .................... 2

36703-1061 Lockwasher, #10 ...................................... 2
36703-1062 Amplifier piston ........................................ 1
36703-1063 Pivot

pin

(bellcrank) ................................. 1

36703-1064 Amplifier

pilot valve plunger ..................... 1

36703-1065 Pilot

valve

loading spring ......................... 1

36703-1066 Housing .................................................... 1
36703-1067  Through 1080 Not Used





Manual 36703

PGEV and PGE Locomotive Governors







Woodward

111

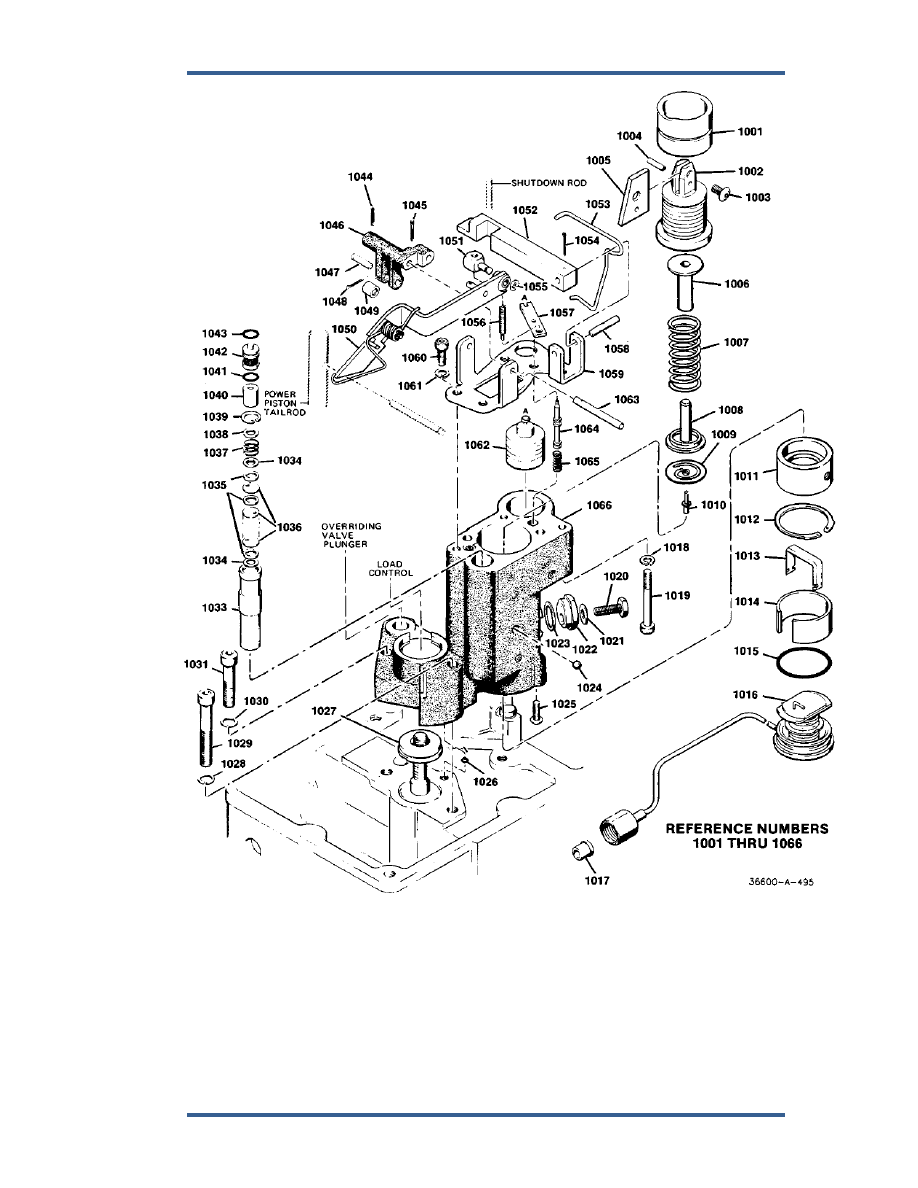

Figure 7-14. Exploded View of Fuel Limiter

PGEV and PGE Locomotive Governors

Manual 36703







112

Woodward

Parts List For Figure 7-15



Ref. No.

Part Name ................................... Quantity

36703-1081  Plug and filter assy. ................................. 1
36703-1082  Preformed packing, ID 1.049 x .103 ........ 1
36703-1083 Preformed

packing, ID .674 x .103 .......... 1

36703-1084  Preformed packing, ID 1.051 x .070 ........ 1
36703-1085 Preformed

packing, ID .301 x .070 .......... 1

36703-1086  Screw, soc. hd., 1/4-28 x 2-3/4  ............... 4
36703-1087 Lockwasher, Split, 1/4 ............................. 4
36703-1088 Oil

Filter Case ..........................................  1

36703-1089 through

1100 .............................. Not Used







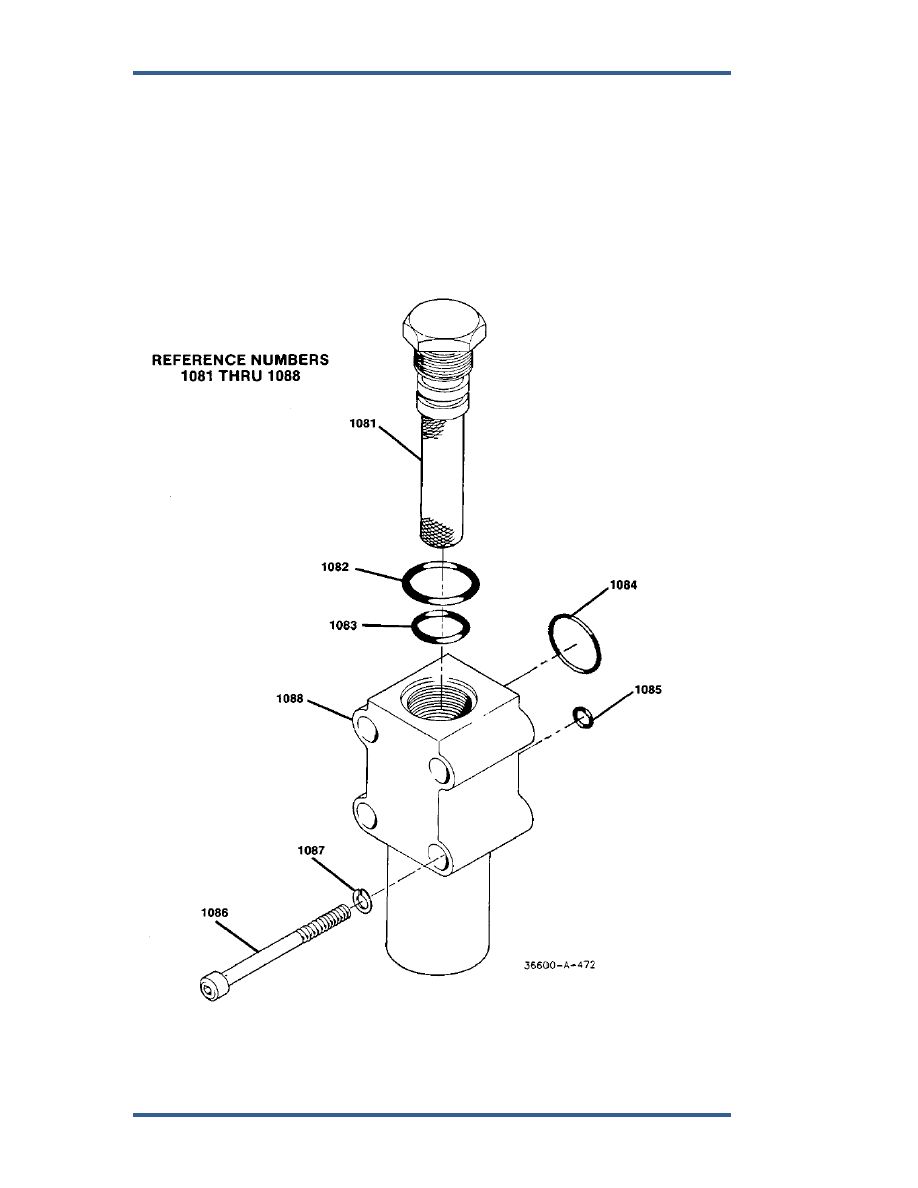

Figure 7-15. Exploded View of Oil Filter
