PGEV and PGE Locomotive Governors. Manual - part 29

Manual 36703

PGEV and PGE Locomotive Governors







Woodward

105

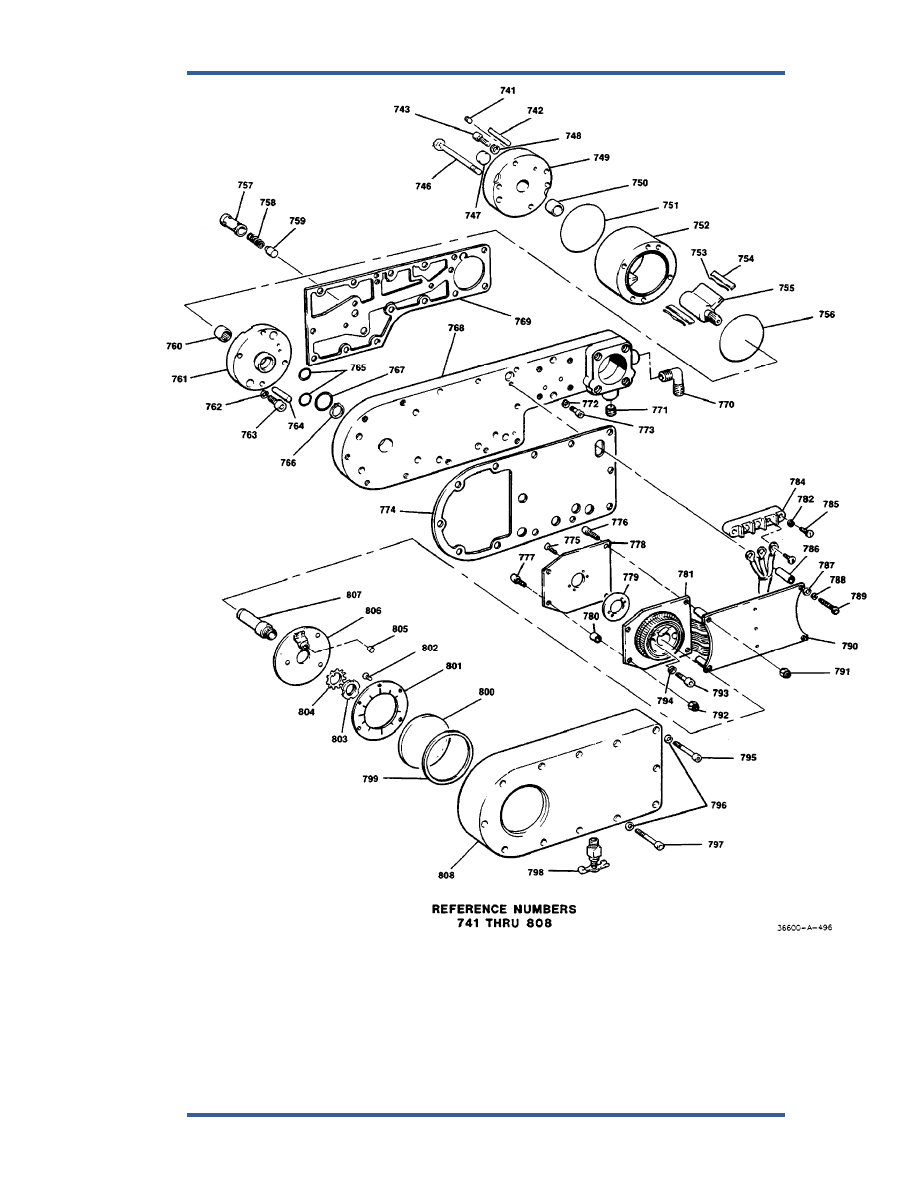

Figure 7-11. Exploded View of Vane Servo (Resistor Pack)

PGEV and PGE Locomotive Governors

Manual 36703







106

Woodward

Parts List for Figure 7-12



Ref. No.

Part Name ..................................... Quantity

36703-841  Pipe plug, soc. hd., 1/8 NPTF ..................... 1
36703-842 Dowel pin, 1/4 x 1 ....................................... 2
36703-843  Screw, socket hd, cap 10 32 Length 3/8 ..... 1
36703-844 Washer ID.203, OD.438 x .032 ................... 1
36703-845  Vane Position Pointer .................................. 1
36703-846 Double Lip Seal ........................................... 1
36703-847 Vane Position Indicator ............................... 1
36703-848  Screw, socket hd., cap, 1/4-28 x .625 ......... 2
36703-849 Lockwasher 1/4 ........................................... 2
36703-850 Plain Washer ............................................... 2
36703-851  Plate ............................................................ 1
36703-852 Rotary Servo Housing ................................. 1
36703-853 Screw, socket hd., cap 8-32 x 1/2 ............... 2
36703-854  Washer, ID .172 x OD .281 x .047 .............. 2
36703-855 Dowel Pin .................................................... 2
36703-856 Rotary Servo Vane ...................................... 2
36703-857 Vane Load Spring ....................................... 2
36703-858 Vane Insert

.................................................. 2

36703-859 Rotary Servo Shaft ...................................... 1
36703-860 Back Plate ................................................... 1
36703-861 Dowel Pin .................................................... 2
36703-862 Plain Washer .265 x .40 x.05 Thick ............. 2
36703-863  Screw, soc. hd., (self locking ) 1/4-28 x
 1//2

..............................................................

2

36703-864 Gasket

......................................................... 1

36703-865 Side Plate

.................................................... 1

Ref. No.

Part Name ..................................... Quantity

36703-866 Seal ............................................................ 1
36703-867 Seal Support ............................................... 1
36703-868 Paper Insulator ........................................... 1
36703-869 Wave Washer ............................................. 1
36703-870 Ceramic Resistor ........................................ 1
36703-871 Clamping Plate ........................................... 1
36703-872  Screw, Locking Ph. Pan Hd, SS 8-32 Length

1/2 ............................................................... 2

36703-873 Spacer ........................................................ 2
36703-874 Contact Beam Spring Assy. ........................ 1
36703-875  Screw, Socket hd., cap, 10-32 x 5/8 ........... 1
36703-876 Split Lockwasher # 10 ................................. 1
36703-877  Washer, ID .203, OD .438 x .032 ................ 1
36703-878 Packing ....................................................... 1
36703-879 Wire Assembly ............................................ 1
36703-880  Screw, Ph. Pan Hd., 8-32 x 1/4 ................... 1
36703-881 Lockwasher Int. Tooth #8 ........................... 1
36703-882 Terminal Block ............................................ 1
36703-883  Screw, Ph. Pan Hd. 8-32 x 5/8 .................... 2
36703-884 Lockwasher Int Tooth # 8 ........................... 2
36703-885 Cable Clamp ............................................... 1
36703-886 Cover Gasket .............................................. 1
36703-887 Cover .......................................................... 1
36703-888  Screw, Socket Hd. Cap 1/4-20 x 1/2 ........... 4
36703-889 Lockwasher, Hi Collar 1/4 ........................... 4
36703-890  through 940 Not used





Manual 36703

PGEV and PGE Locomotive Governors







Woodward

107

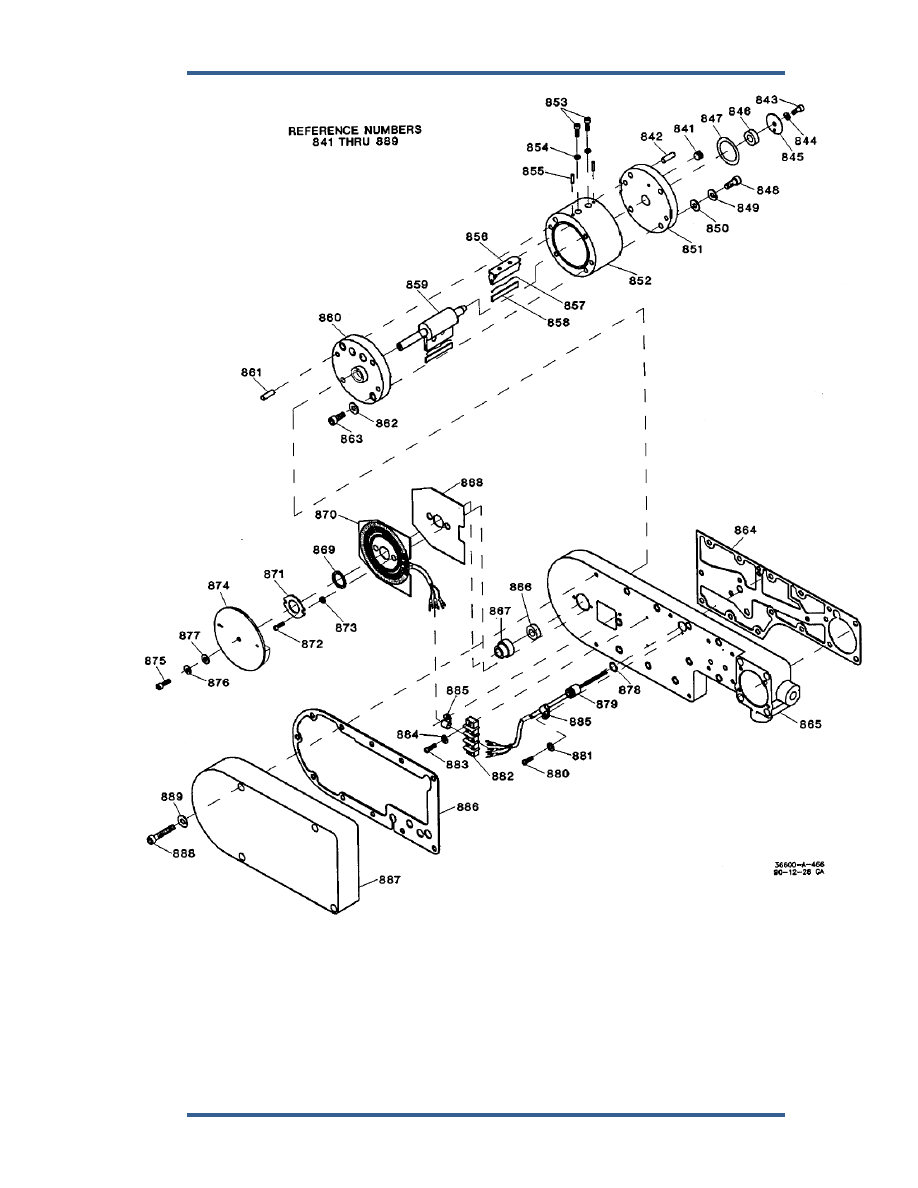

Figure 7-12. Exploded View of Vane Servo (Ceramic Resistor)

PGEV and PGE Locomotive Governors

Manual 36703







108

Woodward

Parts List For Figure 7-13



Ref. No.

Part Name ..................................... Quantity

36703-941 Speeder Spring Cylinder ............................. 2
36703-942 Lower Floating Lever................................... 2
36703-943   Drilled Straight Pin ...................................... 2
36703-944 Hitch Pin

.................................................... 10

36703-945 Speed Droop Fulcrum Pin ........................... 2
36703-946 Floating Lever Link ...................................... 2
36703-947  Washer ID .203, OD .438 x .032 ................. 2
36703-948 Link Adj. Spring ........................................... 2
36703-949 Floating Lever Link ...................................... 2
36703-950 Drilled Straight Pin .984 Long ..................... 1
36703-951  Plain Washer ID .453, OD .75 x .064 .......... 2
36703-952 Adjustable Fulcrum Pin ............................... 2
36703-953 Speed Setting Nut ....................................... 2
36703-954  Spacer Washer ID .13025, OD .385 x .120 . 2
36703-955  Plain Washer ID .203, OD .438, x .032 ....... 3
36703-956 Power Piston Fulcrum Block ....................... 1
36703-957 Not Used .......................................................
36703-958 Speed Setting Lever.................................... 2
36703-959 Headed Pin ................................................. 4
36703-960 Pivot Pin Link .............................................. 2
36703-961 Floating Lever Assy..................................... 1
36703-962 Hex Nut 10-32 ............................................. 2
36703-963  Speed Setting Stop Screw (Oval Point) 10-

32 x 1  ......................................................... 2

36703-964 Speed Indicator Scale ................................. 2
36703-965  Hex Hd. Machine Screw 10-32 x 3/8 ........... 2
36703-966  Washer ID .203, OD .438 x .064 ................. 2
36703-967 Speed Setting Piston................................... 2
36703-968 Drilled Straight Pin 1-5/32 Long .................. 1
36703-969 Fulcrum Block ............................................. 1

Ref. No.

Part Name ..................................... Quantity

36703-970 Not Used
36703-971 Floating Lever Assy. ................................... 1
36703-972 Spring Lever ............................................... 1
36703-973 Nut 10-32 .................................................... 1
36703-974 Start Fuel Limit Lever .................................. 1
36703-975 Limit Adj. Screw .......................................... 1
36703-976 Not Used ..................................................... 1
36703-977 Rebalance Rocker Arm ............................... 7
36703-978 Hitch Pin ..................................................... 1
36703-979 Headed Pin ................................................. 1
36703-980 Stop Block................................................... 1
36703-981 Spring Washer ............................................ 1
36703-982 Clamp Bracket ............................................ 1
36703-983 Socket Head Cap Screw ............................. 1
36703-984  Pin .............................................................. 1
36703-985 Headed Pin ................................................. 1
36703-986 Headed Pin ................................................. 1
36703-987 Pivot Pin Link .............................................. 1
36703-988 Pivot Valve Link .......................................... 1
36703-989 Straight Pin ................................................. 1
36703-990 Straight Pin ................................................. 1
36703-991 Pilot Valve Strap ......................................... 2
36703-992 Eccentric ..................................................... 1
36703-993 Adjusting Block ........................................... 1
36703-994 Socket Head Cap Screw ............................. 1
36703-995 Washer ....................................................... 2
36703-996 Cotter Pin, Stainless Steel .......................... 2
36703-997 Drilled Pin ................................................... 1
36703-998 through 1000 Not Used
