PGEV and PGE Locomotive Governors. Manual - part 28

Manual 36703

PGEV and PGE Locomotive Governors







Woodward

101

Parts List for Figure 7-8



Ref. No.

Part Name ......................................Quantity

36703-551

Not Used

36703-552  Union Assy - limiter bulkhead ..................... 1
36703-553 Lock-nut, Union assembly .......................... 1
36703-554  Screw - Type U drive, 6 x 3/8 ..................... 1
36703-555 Plug ............................................................ 1
36703-556 Piston spring ...............................................  1
36703-557 Shutdown piston ......................................... 1
36703-558 Valve bushing gasket ................................. 1
36703-559 Valve bushing ............................................. 1
36703-560 Washer ....................................................... 1
36703-561 Screw, soc. hd., 1/4-28 x 3/8 ...................... 1
36703-562 Shutdown valve plunger ............................. 1

Ref. No.

Part Name ..................................... Quantity

36703-563 Diaphragm

.................................................. 1

36703-564 Diaphragm washer ..................................... 1
36703-565  Nut, hex, 10-32 (special) ............................ 1
36703-566 Load spring ................................................ 1
36703-567 Spring seat (adjustment screw) ..................  1
36703-568 O-ring, 2.0 12 OD .......................................  1
36703-569 Diaphragm cap ........................................... 1
36703-570 Plug ............................................................  1
36703-571 Washer, split lock, 17/64 ............................ 4
36703-572 Screw, soc. hd., 1/4-28 x 2 ......................... 4
36703-573 Plunger .......................................................  1
36703-574  through 609 Not Used

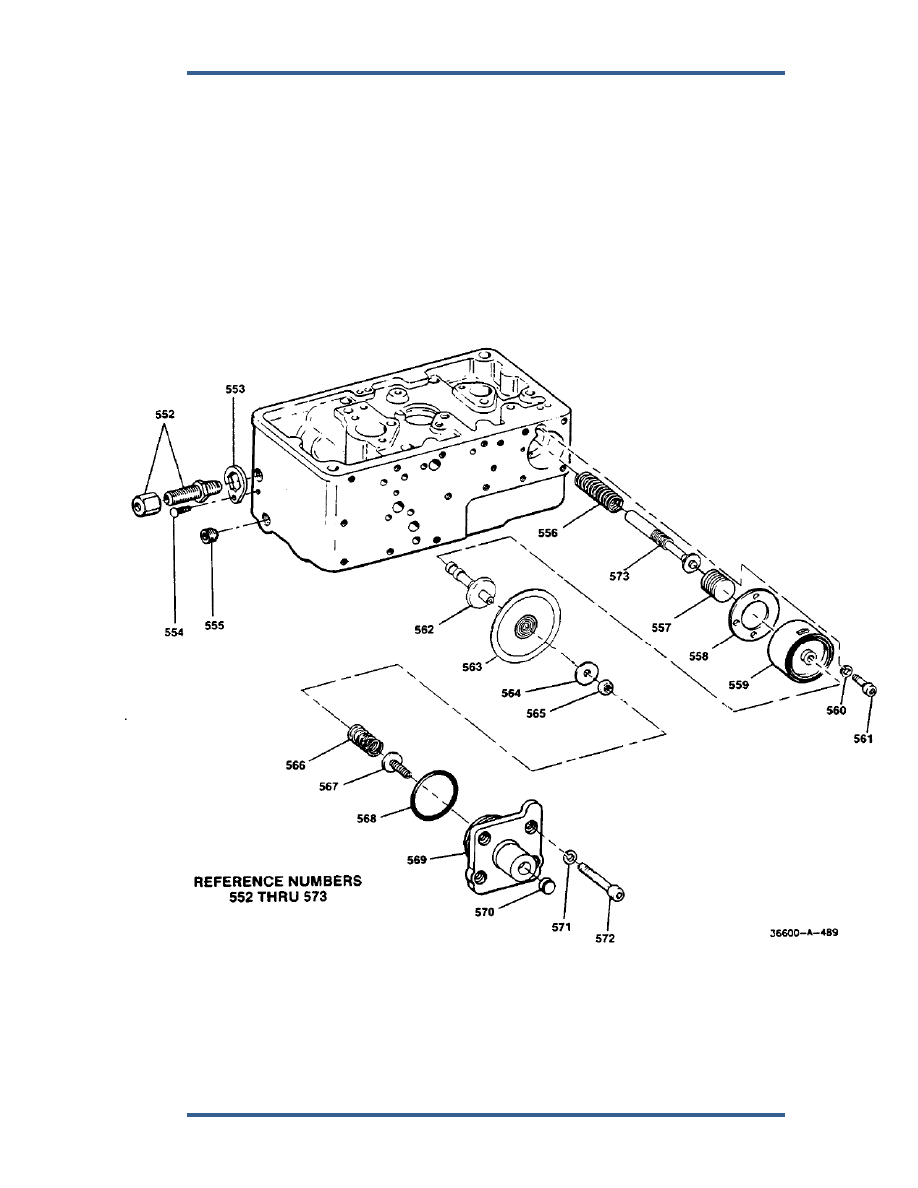

Figure 7-8. Exploded View of Low Lube Oil Shutdown

PGEV and PGE Locomotive Governors

Manual 36703







102

Woodward

Parts List for Figure 7-9



Ref. No.

Part Name ..................................... Quantity

36703-601  through 609 Not Used
36703-610 O-ring .......................................................... 1
36703-611 Bypass valve spring seat ............................ 1
36703-612 Bypass valve spring .................................... 1
36703-613 Bypass valve plunger .................................. 1
36703-614 Roll pin ........................................................ 1
36703-615 Bypass valve body ...................................... 1
36703-616 Retainer spring ............................................ 1
36703-617 Retainer sleeve ........................................... 1
36703-618 O-ring .......................................................... 1

Ref. No.

Part Name ..................................... Quantity

36703-619 Nut, seal retainer ........................................ 1
36703-620  Counterbalance spring (solenoid speed

setting only) ................................................ 1

36703-621 Adjustment sleeve ...................................... 1
36703-622 Time delay pointer ...................................... 1
36703-623 Retainer spring washer ............................... 1
36703-624 Retainer spring collar .................................. 1
36703-625 Bushing retainer spring ............................... 1
36703-626 Screw, hex. hd., 1/4-28 x 3/4 ...................... 1
36703-627  through 700 Not used

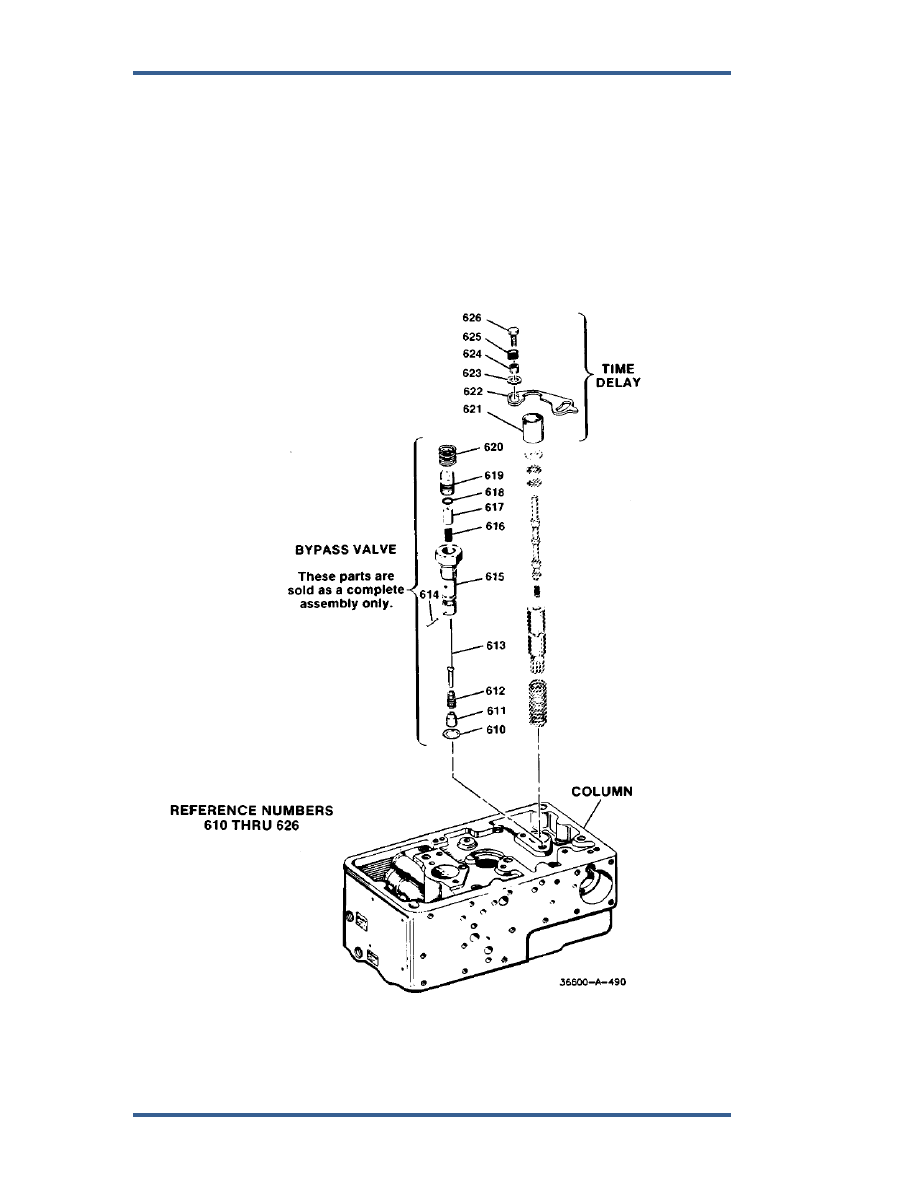

Figure 7-9. Exploded View of Time Delay and Bypass Valve

Manual 36703

PGEV and PGE Locomotive Governors







Woodward

103

Parts List for Figure 7-10



Ref. No.

Part Name ........................... Quantity

36703-701  Overriding valve plunger .................. 1
36703-702  Return spring Overriding valve

plunger ............................................ 1

36703-703  Screw, phil. rd. hd., 10-32 x 1/4 ....... 1
36703-704 Plain washer, #10 ............................ 1
36703-705 Load control indicator assy .............. 1
36703-706 Cotter pin, 1/16 x 1/2 ....................... 1
36703-707 Knob pin .......................................... 1
36703-708 Knob ................................................  1
36703-709 Knob spring ..................................... 1
36703-710 Range adjustment screw ................. 1
36703-711 Load control floating lever ............... 1
36703-712 Cotter pin, 1/16 x 3/8 ....................... 2
36703-713 Load control link .............................. 2
36703-714 Fulcrum block (Load control) ........... 1
36703-715  Screw, soc. hd., 1/4-28 x 3/4 ........... 1
36703-716 Eccentric

.......................................... 1

36703-717 Connecting block ............................. 1
36703-718 Indicator actuating washer

............... 1

36703-719 Nut, 5/16-24 .....................................  1
36703-720 Retaining ring .................................. 1
36703-721 Spring retainer .................................  1
36703-722 Load control spring Outer ................ 1
36703-723 Load control spring (Inner) .............. 1
36703-724 Nut, 5/16-24 .....................................  1
36703-725 Spring collar .................................... 1
36703-726  Pilot valve plunger (Load control) .... 1
36703-727 Overriding piston ............................. 1
36703-728 Tapered plug, 1/4-28 (Special) ..... AR
36703-729 Cylinder head (Press-fit) .................. 1
36703-730 Overriding cylinder

........................... 1

36703-731  through 740 Not Used

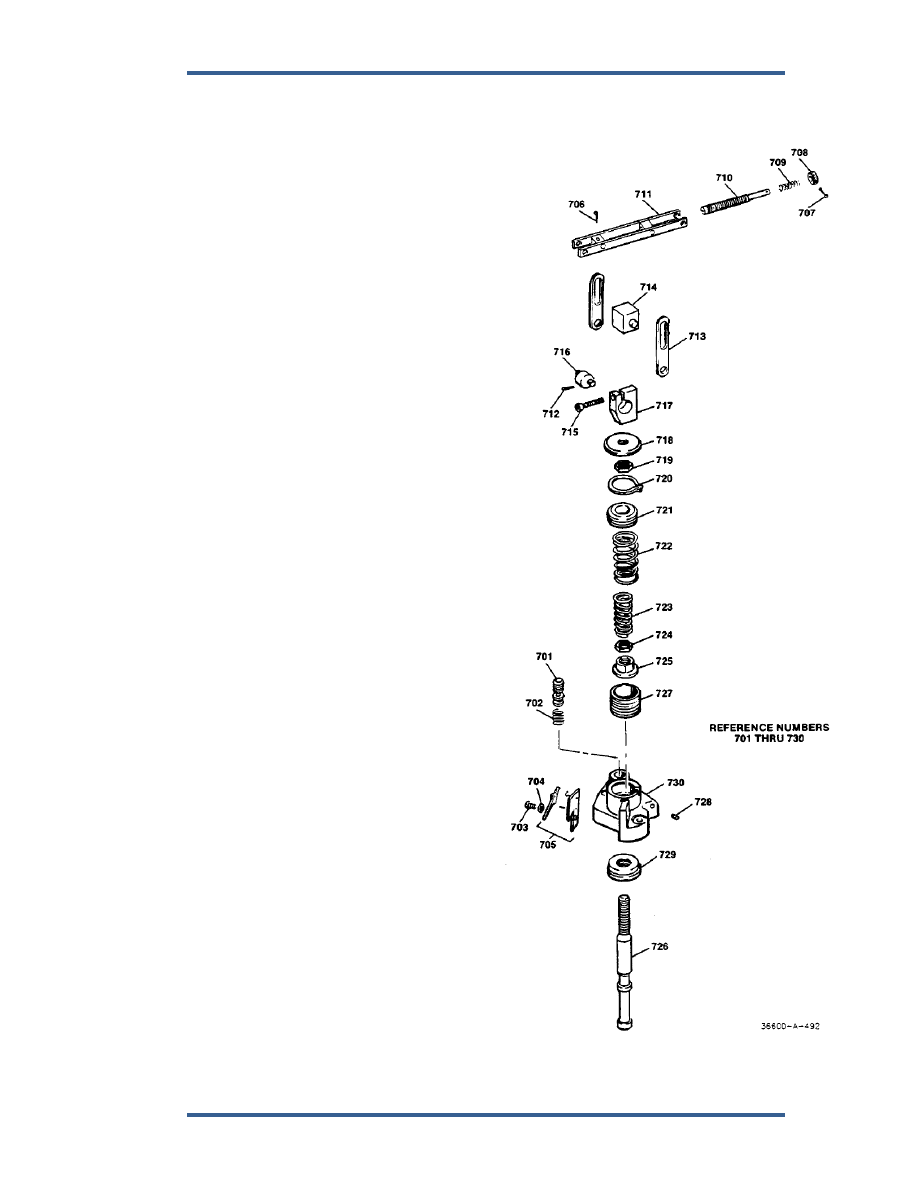

Figure 7-10. Exploded View of Load Control Pilot Valve

Assembly



PGEV and PGE Locomotive Governors

Manual 36703







104

Woodward

Parts List for Figure 7-11



Ref. No.

Part Name ..................................... Quantity

36703-741  Pipe plug, soc. hd., 1/8 NPTF ..................... 1
36703-742 Dowel pin, 1/4 x 1 ....................................... 4
36703-743  Screw, soc. hd., 1/4-28 x 1 .......................... 2
36703-744 Nut, 1/4-28 .................................................. 1
36703-745 Lockwasher, int. tooth, 1/4 .......................... 2
36703-746 Stud.............................................................

2

36703-747 End plate plug ............................................. 1
36703-748  Lock washer, split, 1/4 ................................. 2
36703-749 End plate ..................................................... 1
36703-750 Needle bearing ............................................ 2
36703-751 Oil seal ring ................................................. 1
36703-752 Housing and divider assy ............................ 1
36703-753 Insert spring ................................................ 2
36703-754 Vane insert .................................................. 2
36703-755 Servomotor shaft ......................................... 1
36703-756 Oil seal ring ................................................. 1
36703-757 Supply valve sleeve .................................... 1
36703-758 Supply valve spring ..................................... 1
36703-759 Supply valve plunger (load control) ............. 1
36703-760 Needle bearing ............................................ 2
36703-761 Back plate ................................................... 1
36703-762 Lockwasher, split, 1/4.................................. 2
36703-763  Screw, soc. hd., 1/4-28 x 3/4 ....................... 2
36703-764 Pin, straight, 1/4 x 3/4 ................................. 4
36703-765 O-ring 11/16 OD .......................................... 2
36703-766 Retaining ring, external ............................... 1
36703-767 O-ring .......................................................... 1
36703-768 Side plate .................................................... 1
36703-769 Side plate gasket ........................................ 1
36703-770 Elbow 90 ..................................................... 1
36703-771 Plug, hex. socket .250 18 ............................ 1
36703-772 Lockwasher, split, 1/4.................................. 1
36703-773  Screw, soc. hd. 1/4-28 x 3/4 ...................... 10
36703-774 Cover gasket ............................................... 1
36703-775  Screw, Ph. flat head., 8-32 x .375 ............... 2

Ref. No.

Part Name ..................................... Quantity

36703-776 Screw, fil. hd., 8-32 x .750 .......................... 2
36703-777 Screw, fil. hd., 8-32 x .750 .......................... 2
36703-778 Commutator plate ....................................... 1
36703-779 Spacer ........................................................ 1
36703-780  Spacer, .375 OD x .203 ID x .250 ............... 4
36703-781 Lead Wire retainer ...................................... 1
36703-782 Lockwasher, No. 6 ...................................... 2
36703-783 Fiber washer ............................................... 2
36703-784 Terminal block assembly ............................ 1
36703-785  Screw, Ph. Pan. Hd., 6-32 x 1/2 .................. 2
36703-786  Spacer, resistor pack .437 OD x. 031 ID x

1.00 ............................................................. 2

36703-787 Fiber Washer, extruded, insulating ............. 2
36703-788 Lockwasher, int tooth, No. 8 ....................... 2
36703-789 Screw, soc hd, 8-32 x 3/8 ........................... 2
36703-790  Commutator and resistor pack assy ........... 1
36703-791 Nut, self-locking, 8-32 ................................. 2
36703-792  Nut, hex., elastic, 8-32 ................................ 2
36703-793  Screw cap, soc. hd., 8-32 x 1-1/8 ............... 2
36703-794 Lockwasher, split, No. 8 .............................. 2
36703-795 Screw, soc. hd., 1/4-28 x 3 ......................... 4
36703-796 Lockwasher, split, 1/4 ............................... 12
36703-797 Screw, soc. hd., 1/4-28 x 3 ......................... 8
36703-798 Drain valve .................................................. 1
36703-799  Dial glass gasket ......................................... 1
36703-800 Dial glass .................................................... 1
36703-801 Dial plate ..................................................... 1
36703-802  Screw, Phil. flat hd., 6-32 x 3/8 ................... 6
36703-803 Spanner nut ................................................ 1
36703-804 Keyed lock washer

...................................... 1

36703-805 Indicator button ........................................... 1
36703-806  Contact brush and indicator assy ................ 1
36703-807 Brush drive shaft ......................................... 1
36703-808 Cover .......................................................... 1
36703-809 through 840.....................................Not used
