Для автоматического поддержания минимально необходимой слабины цепи на

приводе ручного тормоза установлен ограничитель отпуска ( рис.130), представляющий

храповое устройство, состоящее из корпуса 3 и размещенной между ними собачки 8,

которые перемещаются по полке угольника 2, имеющей зубчатую насечку с шагом 20 мм.

Перемещение корпуса вверх ( по мере износа тормозных колодок ) происходит со

срабатыванием собачки , при этом отпуск ручного тормоза автоматически ограничивается

ходом тяги 6 с приваренной к ней планкой 5 на 110 мм ( или 18 оборотов штурвала ). При

замене изношенных тормозных колодок на новые, тяги 6 с храповым устройством должны

быть опущены в нижнее положение, для чего собачку 8 выведите из зацепления с зубцами

угольника и зафиксируйте в этом положении с помощью кольца 7. После окончания работы

по замене колодок собачку введите в зацепление с зубьями угольника и произведите

торможение и отпуск ручным тормозом. При затянутом ручном тормозе гайка 9 привода не

должна подходить к верхнему предельному положению ближе чем на 50 мм, для чего

необходимо своевременно производить сокращение длины цепи путем перестановки звеньев

цепи в концевых клеммных зажимах.

4.12.3.5.Песочная система

Тепловоз оборудован четырьмя бункерами песочниц ( см. схему ТЭП70.40.30.002С3 )

емкостью по 200 кг, расположенными в тамбурах. Из каждого бункера подача песка

производится как для переднего, так и для заднего хода тепловоза.

Из бункеров песок подается в форсунки песочниц и далее по трубам под бандажи

колесных пар. В месте перехода песочной трубы из кузова на тележку сделана вставка из

гибкого рукава. Труба на тележке, заканчивающаяся резиновым наконечником, может быть

отрегулирована по высоте в зависимости от износа бандажей.

При воздействии на ножную педаль, расположенную перед креслом машиниста,

одновременно работают четыре форсунки песочниц, подающие песок под передние ( по

ходу тепловоза ) колеса тележек.

Включение песка только под первую ( по ходу тепловоза ) ось производится кнопкой,

расположенной на пульте машиниста.

Подача песка из форсунок производится воздухом питательной магистрали, который

через клапаны ( два для переднего хода и два для заднего хода ) подводится к форсункам

песочниц. Воздух, управляющий клапанами, поступает к ним через электропневматический

вентиль. Количество подаваемого форсункой песка регулируется болтом, ввернутым в

корпус форсунки и изменяющим сечение воздушного канала. Для увеличения количества

подаваемого песка болт необходимо вывертывать. Форсунки должны быть отрегулированы

на расход песка 1 - 1,5 кг/мин.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

352

352



1

2

3

5

9

6

А

1





1





0





8

4

7

A

1

-

в

и

н

т

;

2

-

у

г

о

л

ь

н

и

к

;

3

-

к

о

р

п

у

с

;

4

-

п

р

у

ж

и

н

а

;

5

-

п

л

а

н

к

а

;

6

-

т

я

г

а

;

7

-

к

о

л

ь

ц

о

;

8

-

с

о

б

а

ч

к

а

;

9

-

г

а

й

к

а





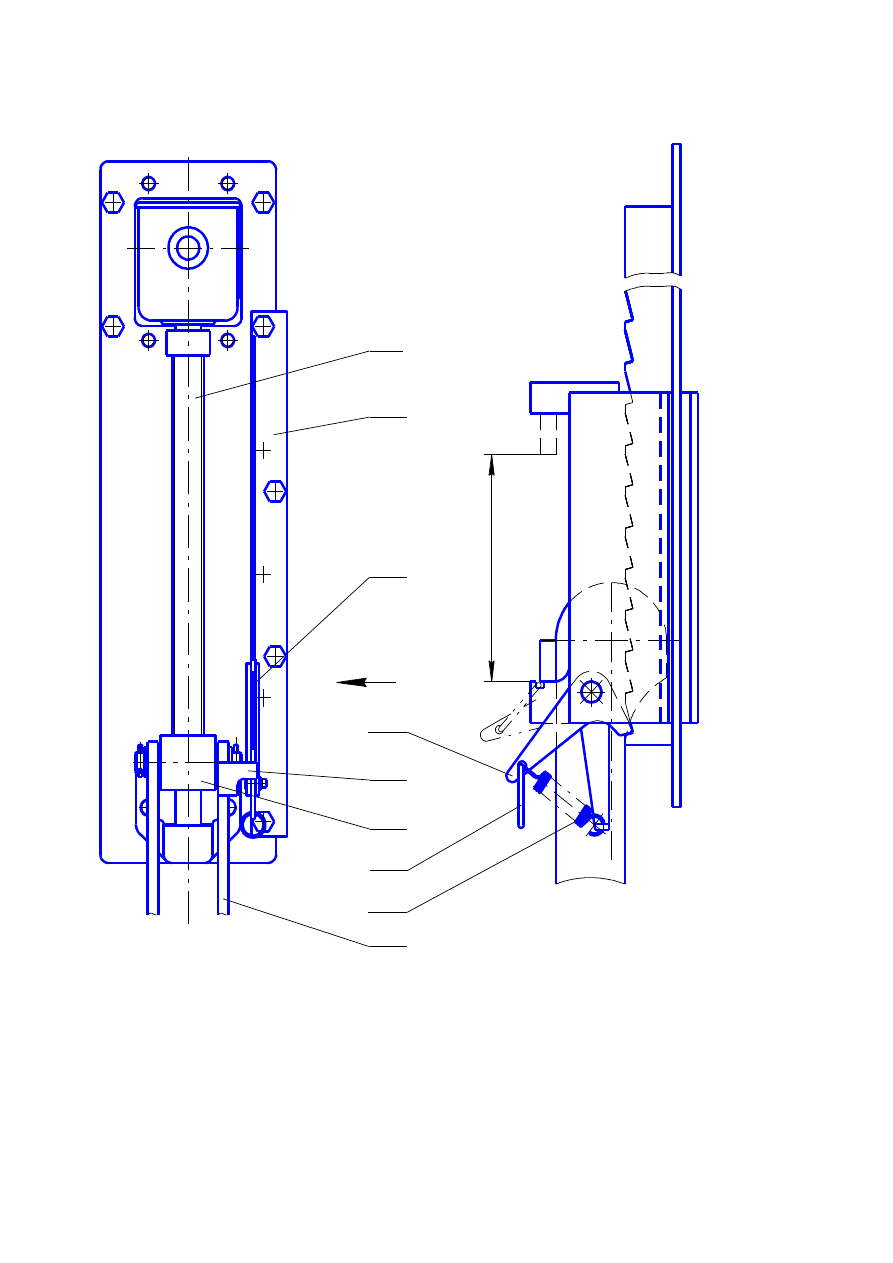

Рисунок 130- Ограничитель отпуска ручного тормоза



353



4.12.3.6.Воздухопровод автоматики

Система автоматики тепловоза выполнена в соответствии со схемой

ТЭП70.40.40.000 ПЗ.  К электрическим аппаратам, расположенным в высоковольтной

камере и в систему управления дизеля воздух из воздухопровода тормоза подается после

редуктора РЕД1, снижающего давление до ( 5 + 0,2 ) кгс/см

. Для проверки работы

редуктора установлен манометр МП-1,0.

Ко всем остальным приборам и аппаратам воздух подводится непосредственно от

питательной магистрали давлением 7,5 - 9 кгс/см

2

 .

4.12.3.7.Система подготовки сжатого воздуха ( СПСВ )

Автоматическая адсорбционная установка осушки сжатого воздуха исключает

выпадение влаги в элементах пневмосистем поезда в диапазоне температур окружающего

воздуха от + 50 до - 50  С. Применяемый адсорбент - силикагель.

Работа сепаратора -осушителя:

-в режиме осушки- в период работы компрессора;

-в режиме регенерации- в период прекращения подачи воздуха компрессором;

-процесс регенерации адсорбента- безнагревный.

Расход воздуха на регенерацию - 5 - 6% от общего объема осушенного воздуха.

Принцип действия установки в системе подготовки сжатого воздуха на тепловозе

( см. схему ТЭП70А.40.00.000ПЗ ) следующий.

Нагнетаемый компрессором КМ воздух охлаждается в трубопроводе охлаждения и

поступает в сепаратор- осушитель СО (рис. 131). Проходя через сепаратор- осушитель

воздух очищается  от взвешенных частиц воды и масла, осушается на адсорбенте. Сухой

воздух, пройдя через обратные клапаны КО7 и КО8, поступает в главные резервуары РС1 и

РС2 и далее в питательную магистраль. Во время работы компрессора управляющая полость

клапана К8, вентиль ВСО, реле РДСО и РДК связаны через регулятор РЕГ с атмосферой.

Клапан К8 закрыт. Катушка вентиля ВСО обесточена, вентиль открыт. При повышении

давления воздуха в питательной магистрали до 9 кгс/см

2

 на которое отрегулирован РЕГ,

воздух из питательной магистрали через регулятор РЕГ подводится к управляющей полости

продувочного клапана К8, вентилю ВСО, реле РДСО и РДК. Одновременно происходит

следующее:

-замыкаются контакты реле РДСО, катушка вентиля ВСО получает питание, клапан вентиля

закрывается;

-размыкаются контакты реле РДК, что вызывает остановку компрессора;

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

354

354



В

р

е

з

е

р

в

у

а

р

О

т

в

е

н

т

и

л

я

В

С

О

О

т

к

о

м

п

р

е

с

с

о

р

а

К

п

р

о

д

у

в

о

ч

н

о

м

у

к

л

а

п

а

н

у



Рисунок 131- Сепаратор-осушитель



-открывается продувочный клапан К8 (рис.132). Происходит выброс воздуха из

трубопровода охлаждения и сепаратора- осушителя. Вместе с воздухом из сепаратора-

осушителя удаляется отсепарированная водомаслянная эмульсия. Во время стоянки

компрессора продувочный клапан К8 остается постоянно открытым.
