Тепловоз ТЭП70 БС. Руководство - часть 85



339





В направляющей имеется канал из полости цилиндра в полость корпуса через

трубку со штуцером. Поршень крепится на штоке гайкой. В поршне установлены

разгрузочные клапаны: два – хода сжатия, два – хода растяжения и обратный клапан

дросселя сжатия.

При ходе сжатия обратный клапан дроссельного режима в поршне открыт. Через

его дроссельное отверстие под давлением протекает масло из подпоршневой полости в

надпоршневую полость, создавая при этом силу сопротивления. Часть перетекающего

объема через канал в направляющей и трубу поступает в полость корпуса. При резком

перемещении поршня развивается большое давление масла под поршнем, и открываются

разгрузочные клапана хода сжатия, открывая дополнительные проходы масла через

поршень.

При ходе растяжения открывается впускной клапан, преодолевая сопротивление

пружины, и масло из полости корпуса перетекает в подпоршневую полость. Обратный

клапан в поршне закрыт, и масло из надпоршневой полости под давлением перетекает по

каналу в направляющей, через дроссельное отверстие в штуцере и трубу в полость

корпуса, создавая при этом силу сопротивления. При резком перемещении поршня

развивается большое давление масла над поршнем, и открываются разгрузочные клапаны

хода растяжения, установленные в поршне,открывая дополнительный проход маслу в

подпоршневую полость.

В верхней части буксового демпфера между шайбой, установленной на штоке, и

корпусом демпфера устанавливается резиновый чехол 12.

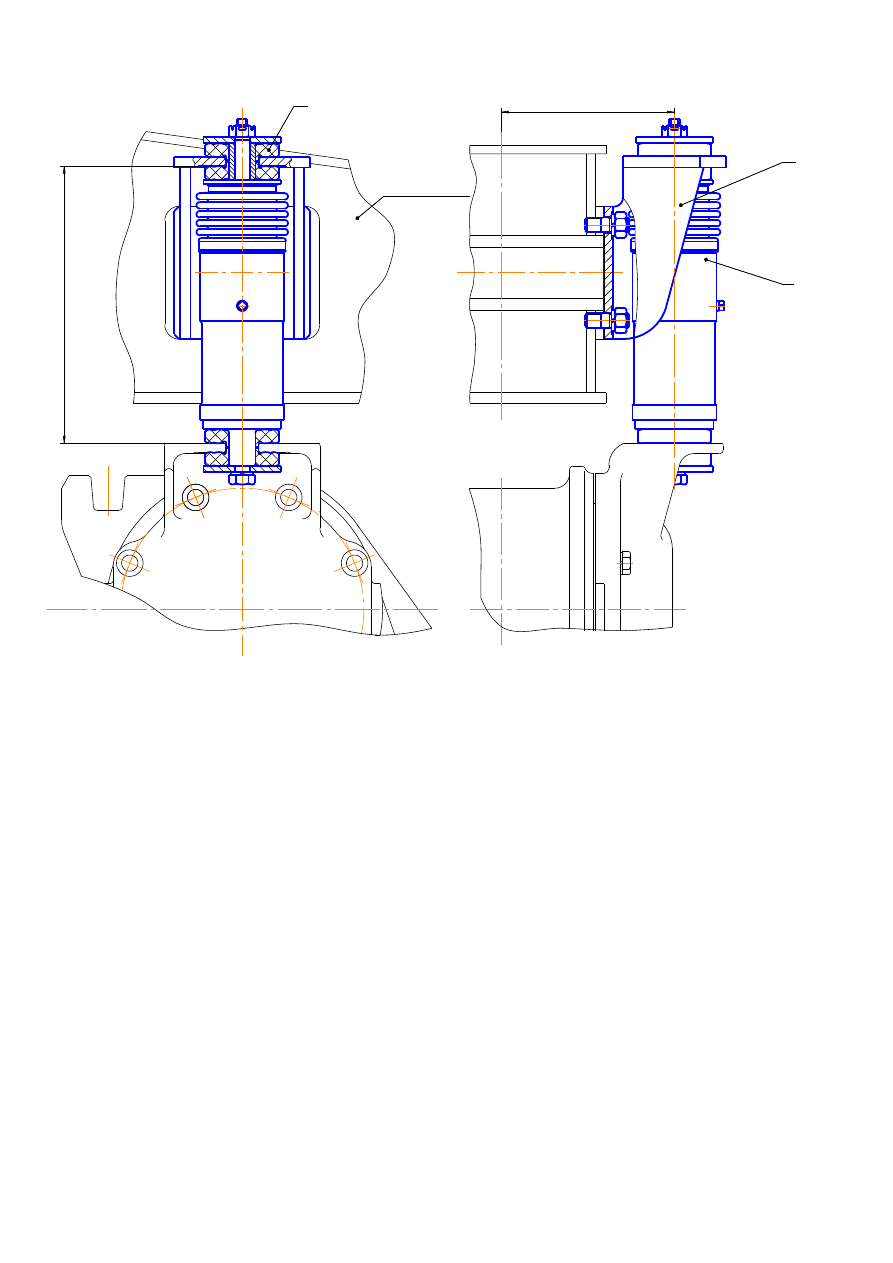

Установка буксового демпфера 1 (рис.125) производится между кронштейнами 2

установленными на раме тележки и крышками букс крайних колесных пар через

резиновые амортизаторы 3, которые зажаты гайкой сверху и болтом снизу..





ТЕХНИЧЕСКОЕ ОПИСАНИЕ

340

340



2

3

5

2

Т

Э

7

0

.

3

1

.

0

6

.

0

0

0

2

1

3

3





7





7





2

3

5

2

Т

Э

7

0

.

3

1

.

0

6

.

0

0

0

2

1

3

3





7





7







Рисунок 125-Установка буксового демпфера











341



4.12.2.9.Гидроамортизатор

Гидроамортизатор (рис.126) предназначен для гашения вертикальных и

горизонтальных колебаний кузова относительно тележки. Он состоит из сварного

корпуса 1, в который установлены впускной клапан2, цилиндр 3, шток 4 в сборе с

поршнем и направляющей уплотнение штока в направляющей «Б» производится

фторопластовым кольцом и манжетой 6, устанавливаемые при сборке направляющей.

Направляющая закреплена в корпусе гайкой 5.

В направляющей имеется канал из полости цилиндра в полость корпуса через

трубку со штуцером. Для удаления воздуха из цилиндра при горизонтальном положении

гидроамортизатора служит кольцевая проточка в направляющей, соединенная с клапаном

и полостью цилиндра двумя сверлениями. Поршень 8 крепится на штоке гайкой 9. В

поршне установлены разгрузочные клапаны: два – хода сжатия, два – хода растяжения и

клапан дроссельного режима хода сжатия.

На головку штока и гайку корпуса надет защитный чехол 10. На головке корпуса

со стороны подводящего канала к впускному клапану выполнены сверление и

маркировка «НИЗ», по которым ориентируется гидроамортизатор при установке его в

горизонтальном положении. По этой же маркировке ориентируется при сборке

гидроамортизатора метка на направляющей, обеспечивающая расположение трубки

внизу корпуса и удаление воздуха из цилиндра. Принцип работы одинаков с буксовым

демпфером.

4.12.2.10.Установка гидроамортизаторов

В соответствии с рисунком 127 вертикальные гидроамортизаторы 1 к раме

тележки крепятся через кронштейны 4 и 5. Кронштейны 4 и 5 на раме тележки

устанавливаются так, чтобы обеспечить направление осей «Д» пальцев

гидроамортизаторов к центру тележки. Такое же направление должны иметь пальцы в

верхних головках вертикальных гидроамортизаторов закрепленных на кронштейнах 7,

которые устанавливаются на кронштейнах рамы кузова.

Горизонтальные гидроамортизаторы 2 установлены в нишах боковин рамы

тележки и крепятся там головкой штока через палец и кронштейн 7 к опорному фланцу,

головка корпуса горизонтального гидроамортизатора закреплена на съемном кронштейне

6, который болтами закреплен на опорах под домкраты. Корпус горизонтального

гидроамортизатора должен быть установлен в соответствии с маркировкой «НИЗ» на

головке корпуса гидроамортизатора.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

342

342



1

2

3

4

Б

6

7

8

9

1

0

5



1-корпус; 2-впускной клапан; 3-цилиндр; 4-направляющая; 5-гайка; 6-манжета; 7-

кронштейн; 8-поршень; 9-гайка, 10-чехол



Рисунок 126- Гидроамортизатор
