Тепловоз ТЭП70 БС. Руководство - часть 80







319



4.12.2.Тележка

Тележка трехосная (рис.113) с индивидуальным приводом колесных пар, опорно-

рамным подвешиванием тяговых электродвигателей, с двухступенчатым рессорным

подвешиванием и гидравлическими гасителями колебаний первой и второй ступени,

сварной рамой тележки, связанной с колесными парами посредством установки между

рамой тележки и буксами поводков, шкворневым устройством связи тележки с кузовом,

рычажной передачей тормоза.

Тележка может изготавливаться в двух исполнениях для тепловозов с

конструкционной скоростью 160 км/час и 120 км/час за счет изменения передаточного

отношения тягового редуктора.

Для тепловоза с Vк=160 км/час передаточное отношение тягового редуктора i=3,12

(z

1

/ z

2

=78/25), а для тепловоза с Vк=120 км/час i=4,15 (z

1

/ z

2

=83/20).

4.12.2.1.Опоры кузова

Опорами кузова на тележку (рис.114) являются пружины 1 расположенные в

нишах рамы кузова и опирающиеся на боковины рамы тележки. На верхних листах

боковин имеются направляющие втулки для установки и фиксирования нижних чаш

пружин 2. Верхние чаши 3 закреплены в нишах рамы кузова.

Регулировочные кольца 4, состоящие из двух половин, расположены под нижними

чашами пружин и предусмотрены для перераспределения нагрузок при взвешивании

тепловоза. В случае разборки опор кузова все детали должны быть установлены на

прежние места.

При относительных перемещениях тележки и кузова в горизонтальной плоскости

(относ кузова и поворот тележки) пружины опор кузова получают поперечные

деформации, создавая при этом упругое сопротивление этим перемещениям. Величина

поперечных перемещений кузова относительно тележки ограничивается шкворневым

устройством, а угловой поворот тележки ограничен упорами 5. Вертикальные

деформации пружин опор кузова ограничены вертикальными упорами 6.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

320

320

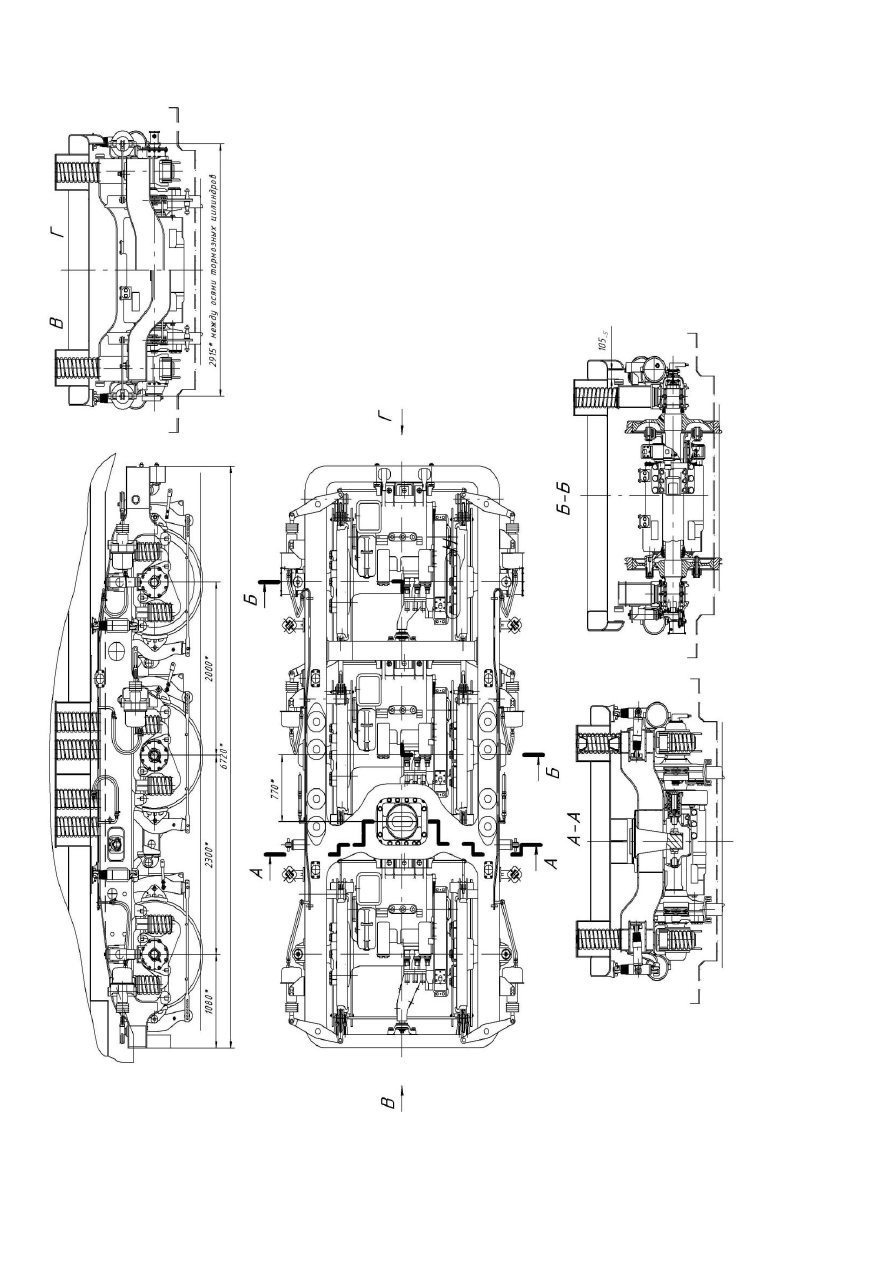

Р

ис

ун

ок

 113

Те

ле

жк

а



321









1

-п

ружи

на

; 2

ижн

ие

 ч

аши

; 3

аши

 ве

рхн

ие

; 4

-ре

гули

ровоч

ные

 к

оль

ца

; 5

-уп

ор; 6

-ве

рти

ка

ль

ные

 уп

оры

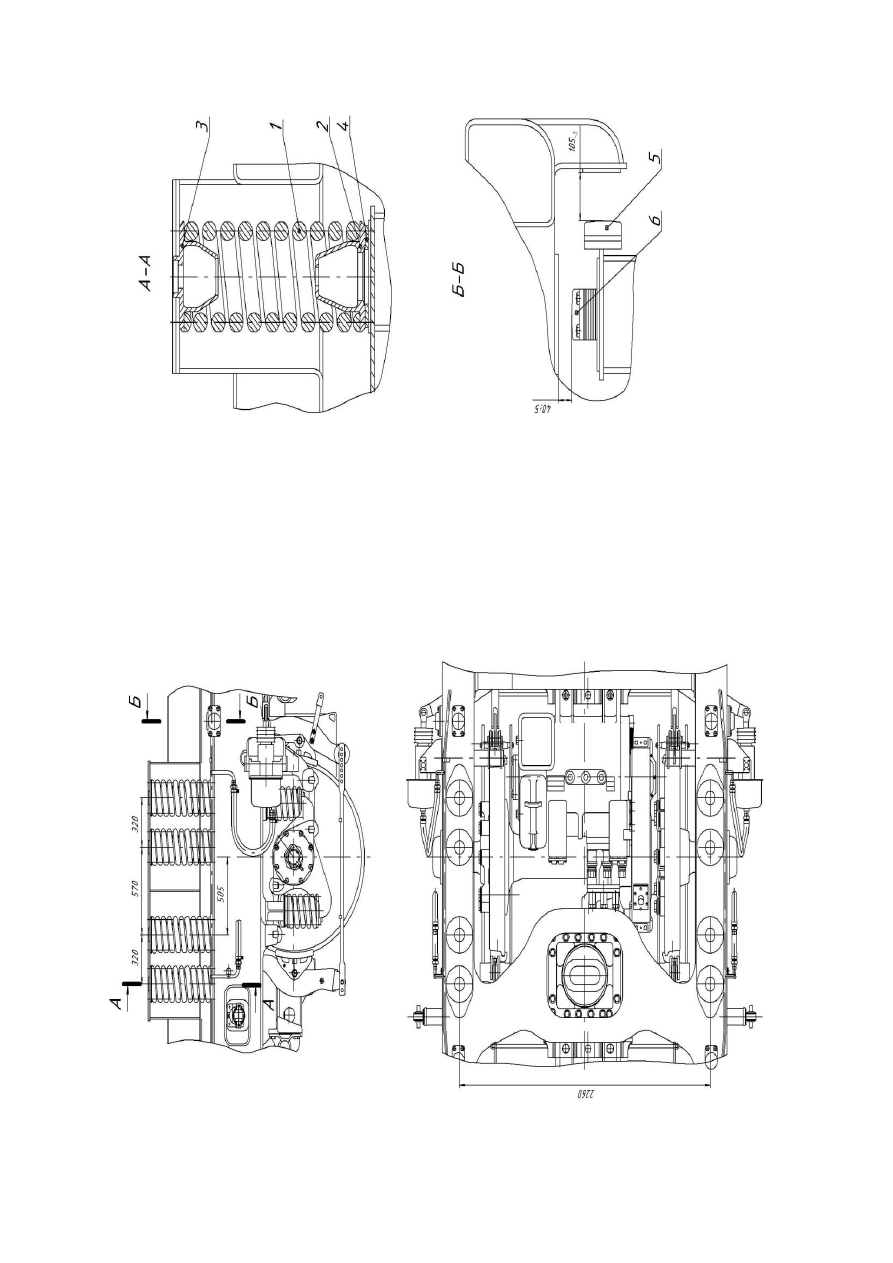

Р

ис

ун

ок

 114

–

О

поры к

уз

ова



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

322

322



4.12.2.2.Рама тележки

Рама тележки (рис.115) состоит из двух боковин 1 и 2, соединенных между собой

шкворневой 3, поперечной 4, передней 6 и задней 5 концевыми балками. Боковина,

шворневая и концевые балки имеют коробчатое сечение и сварены из листовой стали с

использованием литых деталей. Поперечная балка 4 выполнена из трубы с приваренным

к ней литым кронштейном для подвешивания тяговых электродвигателей. На этом же

кронштейне имеются проушины для предохранительных подвесок тягового

электродвигателя средней колесной пары.

Вертикальные листы боковин 1 и 2 связаны между собой стаканами для крепления

кронштейнов вертикальных гидравлических амортизаторов, трубами в местах установки

кронштейнов под буксовые демпфера и кронштейнами тормозных подвесок. В средней

части боковин вварена вставка для размещения и крепления горизонтальных

гидравлических амортизаторов.

1,2

-бок

ови

ны; 3

-шк

вор

не

ва

я ба

лк

а; 4

-п

оп

ере

чн

ая ба

лк

а; 5

адн

я ба

лк

а; 6

-п

ере

дн

яя ба

лк

а; 7

рон

шт

ей

ны тормо

зн

ых



ци

ли

ндров; 8

ро

ншт

ей

н п

ре

дохра

ни

те

ль

ных п

одве

сок





Р

ис

ун

ок

 115

–

Р

ам

а теле

жк

и
