271



Электрический тормоз имеет ограничения по максимальным значениям тока якоря и

тока возбуждения тяговых электродвигателей, допустимых по нагреву тяговых

электродвигателей и тормозных резисторов, ограничение по коммутации тяговых

электродвигателей, характеризующееся максимально допустимой величиной произведения

тока якоря на частоту вращения. Этим ограничениям соответствуют на рис. 108

характеристики Iя max = const; Iв max=const; [ Iя   V ]max = const.

При работе по характеристике Iя max = const реализуется максимальная тормозная

мощность, а тормозная сила уменьшается обратно пропорционально скорости примерно по

закону В =

I

V

.На характеристике [Iя   V]max=const тормозная сила уменьшается с ростом

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

272

272

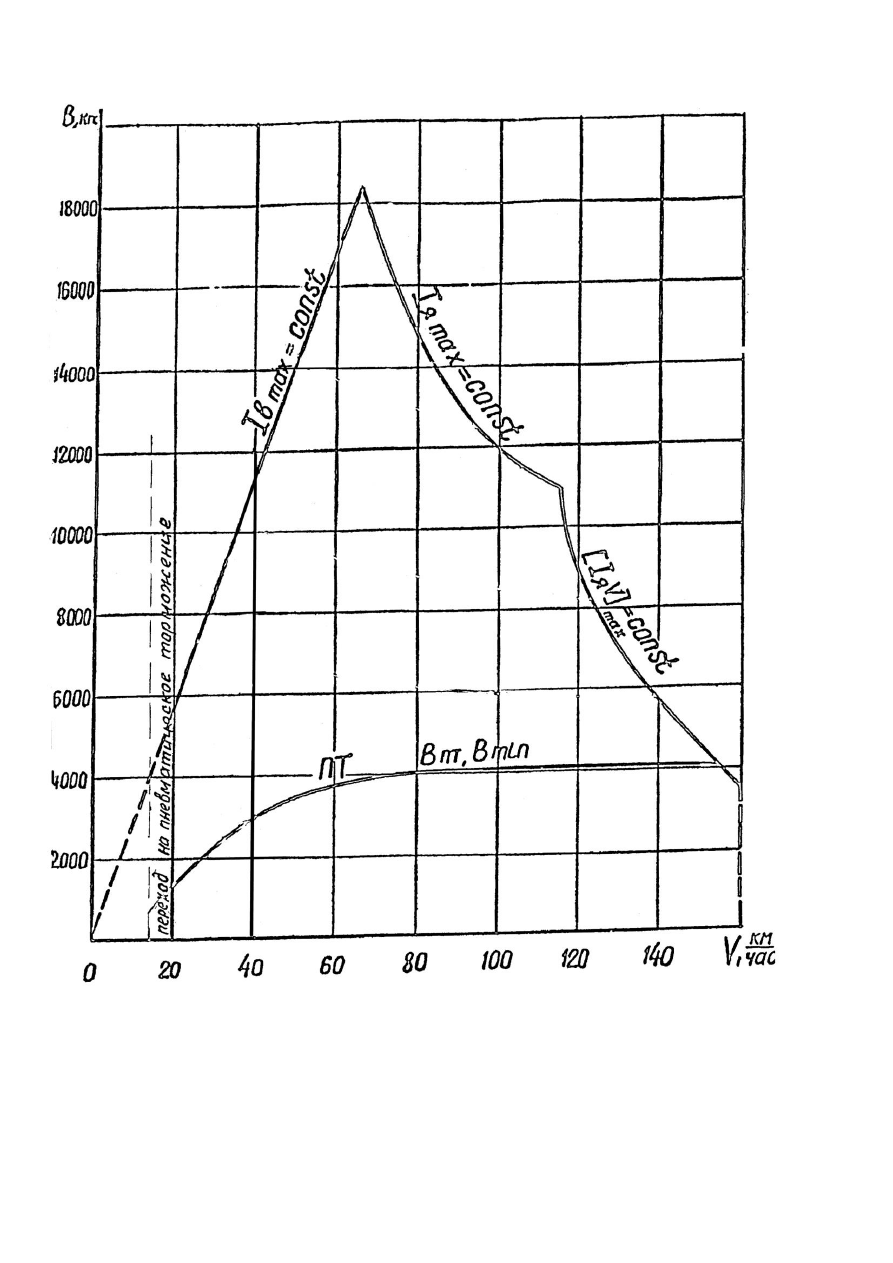

Рисунок 108- Характеристика В=f(V) электрического тормоза



273



скорости более значительно, примерно по закону В=

I

V

3

 . Для обеспечения сжатия состава

в начале торможения включается ступень предварительного торможения. Торможение

осуществляется по характеристике В min = f ( V ).

МСУ-ТЭ обеспечивает работу электрического тормоза в следующих режимах:

-служебного остановочного торможения в пределах ограничения максимально

допустимых значений Iя, Iв, Iя   V с учетом установленной рукояткой контроллера

ограничения по тормозной силе;

-экстренного торможения по максимально допустимым значениям Iя, Iв, Iя   V и с

максимальной тормозной силой по верхней характеристике В  = f ( V );

-аварийного торможения по максимальным значениям этих же величин, с подачей

дополнительного в тормозные цилиндры воздуха давлением 2 кгс/см

2

 .

2.Функциональная схема системы автоматического регулирования тяговой

электропередачи при работе тепловоза в режиме электрического тормоза.

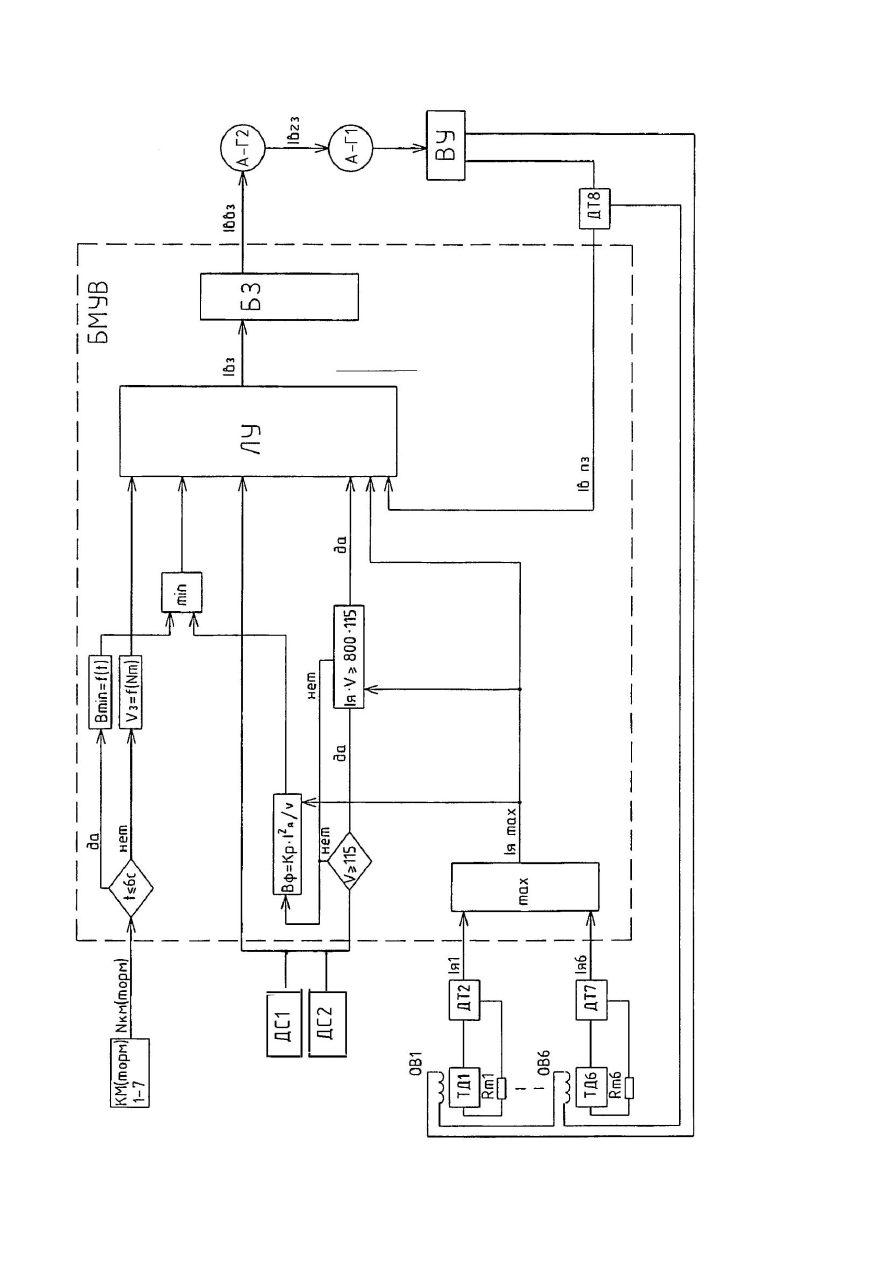

Функциональная схема системы автоматического регулирования тяговой

электропередачи в режиме электрического тормоза приведена на рис. 109.

При электрическом торможении тяговые электродвигатели ЭТ1-ЭТ6 работают в

режиме генератора с независимым возбуждением и с помощью тормозного переключателя

ТП нагружаются на тормозные резисторы Rэm1 – Rэm6 , причем обмотки возбуждения

тяговых электродвигателей ОВ1 - ОВ6 с помощью тормозного переключателя ТП и

контактора КП7 соединяются последовательно и через выпрямительную установку ВУ1

подключаются к статорным обмоткам тягового генератора.

Для обеспечения требуемых характеристик тягового электропривода в режиме

электрического торможения в системе автоматического регулирования САРТ имеются

следующие контуры регулирования:

-контур ограничения минимальной тормозной силы В

min

 = f ( t );

-контур ограничения тока якоря ТЭД-  Iя

max

 = 820 А;

-контур регулирования и ограничения тока возбуждения ТЭД   Iв = var, Iв

max

 = 820 А.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

274

274





Р

ис

ун

ок

  109

-

Фу

нк

ци

он

аль

на

я с

хе

м

а с

ис

те

м

ы

автома

ти

че

ск

ого ре

гул

ирова

ни

я



тяговой

 элект

роп

ере

да

чи

 в ре

жи

м

е э

ле

кт

ри

че

ск

ого т

орм

оз

а
