                 4.11.5.27.Колодка клеммная КП-10УХЛ3

Колодка клеммная КП-10 предназначена для подсоединения проводов при монтаже

электрических цепей тепловоза.

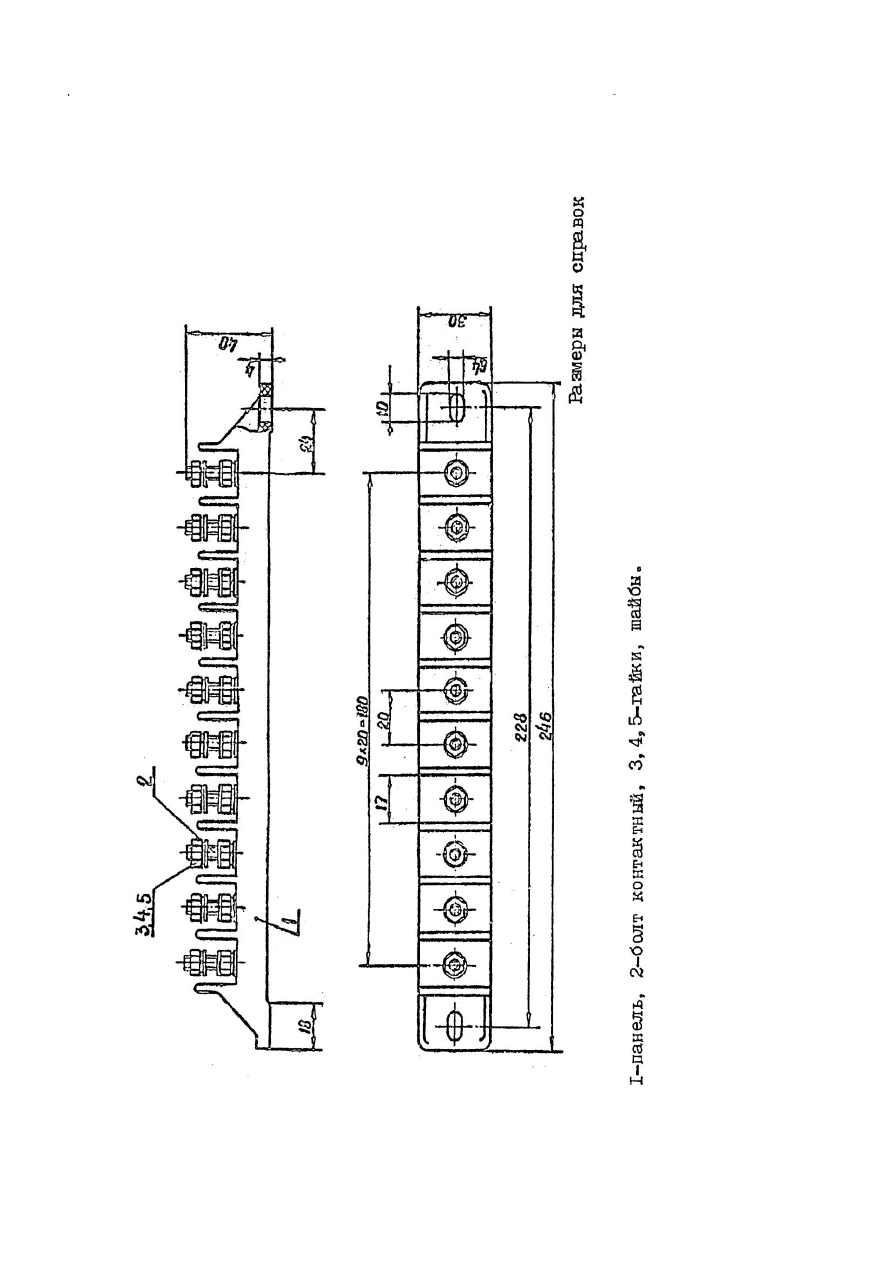

Колодка ( рис.92 ) представляет собой панель 1, в шестигранные гнезда которой

вставляются контактные болты 2 для подсоединения наконечников проводов. Болты

закреплены гайками 5 с шайбами 3.4. На концах панели имеются выступы ( лапки ) с

отверстиями для крепления колодки.

Техническая характеристика клеммной коробки приведена в таблице 43.

Таблица 43

Наименование

Значение

Номинальное напряжение, В

110

Номинальный ток, А

20

Количество контактных зажимов, шт

10

Масса, кг

0,25







ТЕХНИЧЕСКОЕ ОПИСАНИЕ

208

208





Р

ис

ун

ок

 92

–

К

олодк

а к

ле

м

м

на

я КП

-10





209



4.11.5.28.Соединение МВС (Рис. 93)

Межвагонное высоковольтное соединение МВС предназначено, для централизо-

ванного электроснабжения цепей отопления пассажирских вагонов.

Технические данные приведены в таблице 44

 Таблица 44



Наименование

Значение

Номинальное напряжение, В

 Максимальное напряжение, В

 постоянного тока

 переменного тока

Номинальная сила тока, А

Режим работы

 Масса, кг, не более

3000



4000

3600

800

продолжительный

32



Высоковольтное соединение состоит из розетки высоковольтной МВС-О-Р185-

4000/800, холостого приемника МВС-Х-4000, кронштейна кабеля и штепселя с кабелем

МВС-Ш185/4,25-4000/800

 а)  Розетка  высоковольтная  в  соответствии  с  рисунком  93  состоит  из  корпусов  12  и  18,

крышек  1  и  3,  замка  8.  В  нижней  части  корпуса  12  гайками  10  через  уплотнительную

резиновую  прокладку  закреплена  крышка  II.  Отверстия  под  крышкой  II  предназначено

для обслуживания розетки.

На корпусе 18 закреплен изолятор, в котором расположено гнездо. На хвостовике

гнезда закреплена колодка 13, на которой при помощи прижимов 14, болтов 15, винтов 16

и контровочных гаек 17 крепят кабели вагона и штепселя 4. Крышка 3 блокируется в двух

положениях ключом 2.

При вставленном штепселе 4 выпадение штепселя из гнезда предотвращает упор 5,

закрепленный на крышке 3. При отсутствии штепселя 4 - крышка 3 закрывает внутрен-

нюю полость розетки. На внешней стороне розетки расположен болт заземления 9. Розет-

ку монтируют на раме локомотива при помощи двух болтов М20. Масса розетки - 14,2 кг.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

210

210

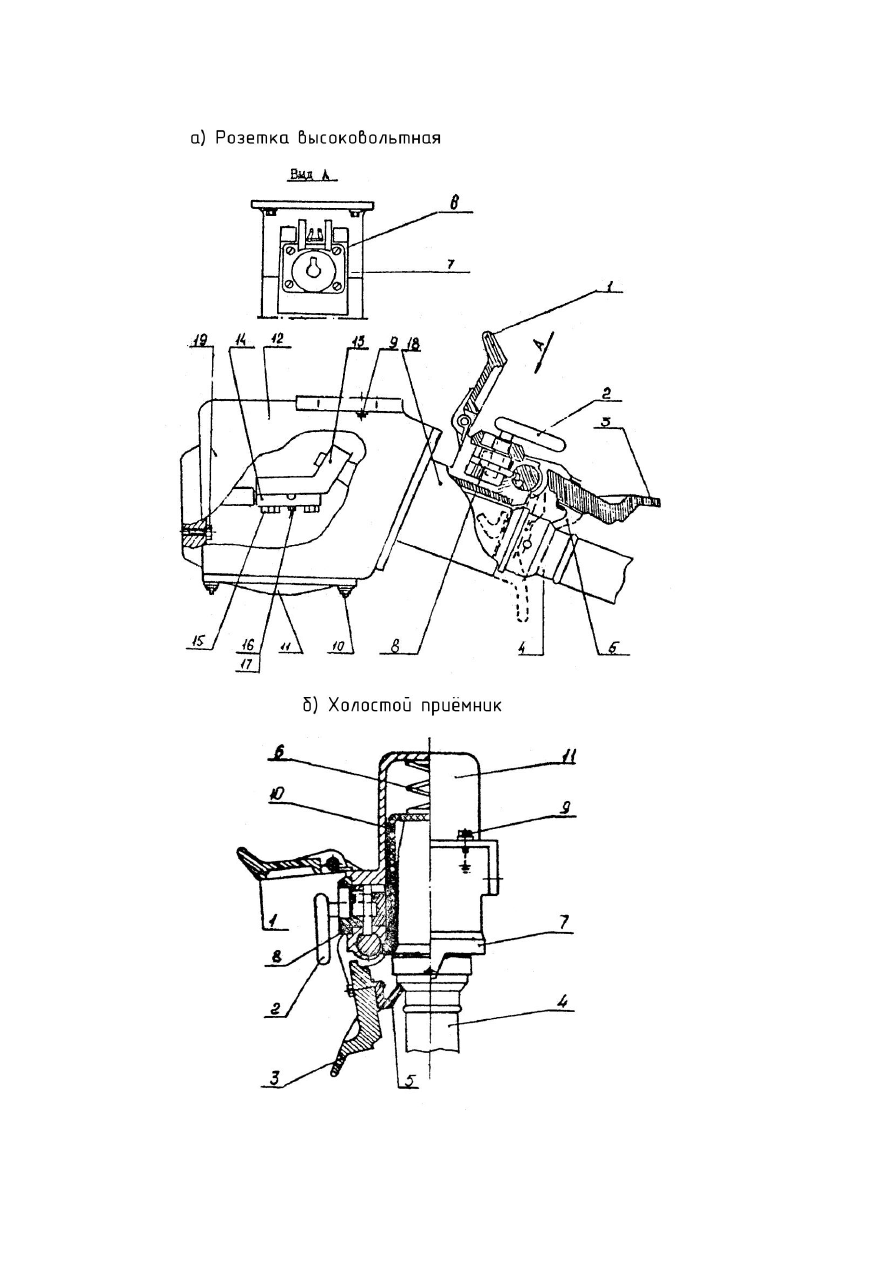

Рисунок 93- Межвагонное высоковольтное соединение МВС (На двух листах.Лист1)
