199
Техническая характеристика выключателя приведена в таблице 38
Таблица 38
Наименование
Значение
Номинальное напряжение постоянного тока, В
Номинальный ток, А
Масса, кГ
110
16
0,275

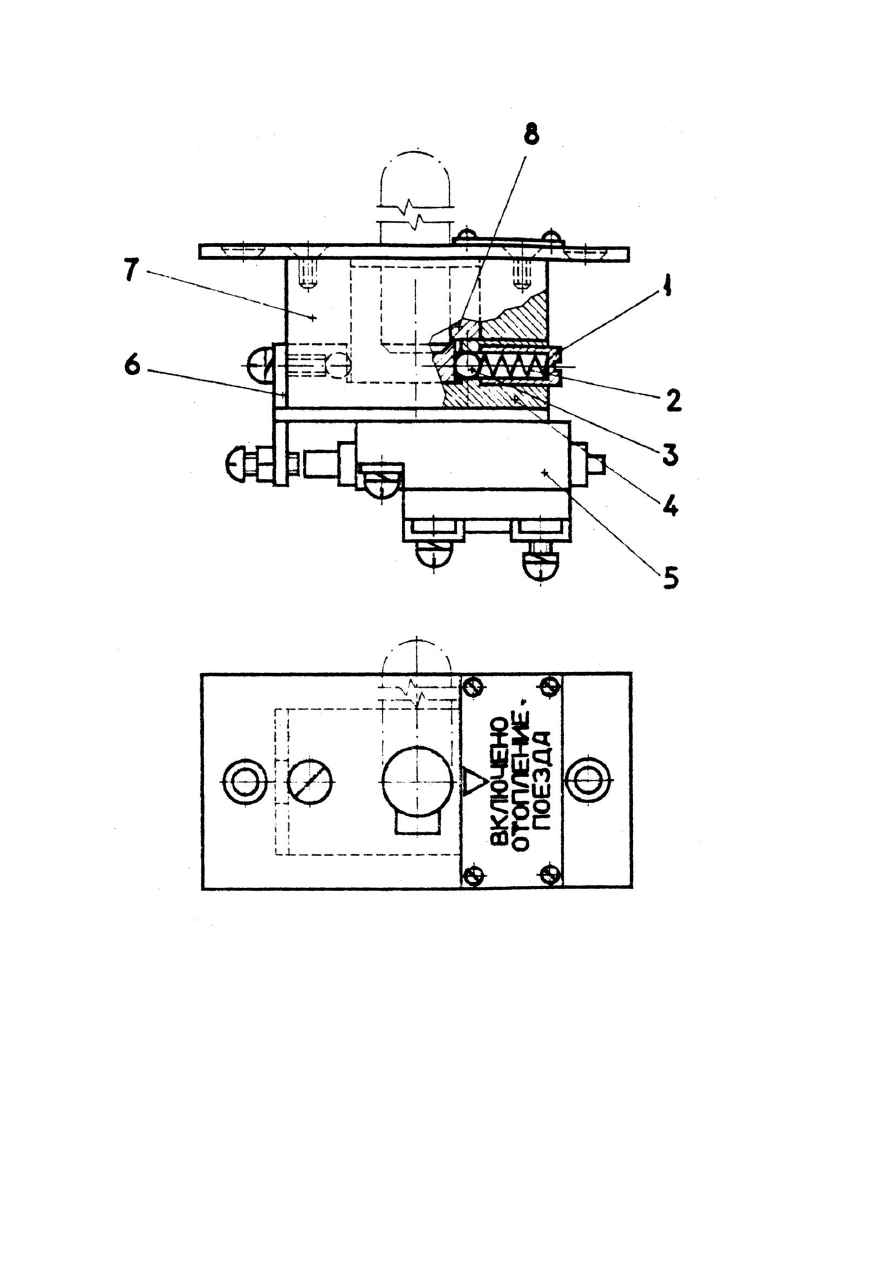

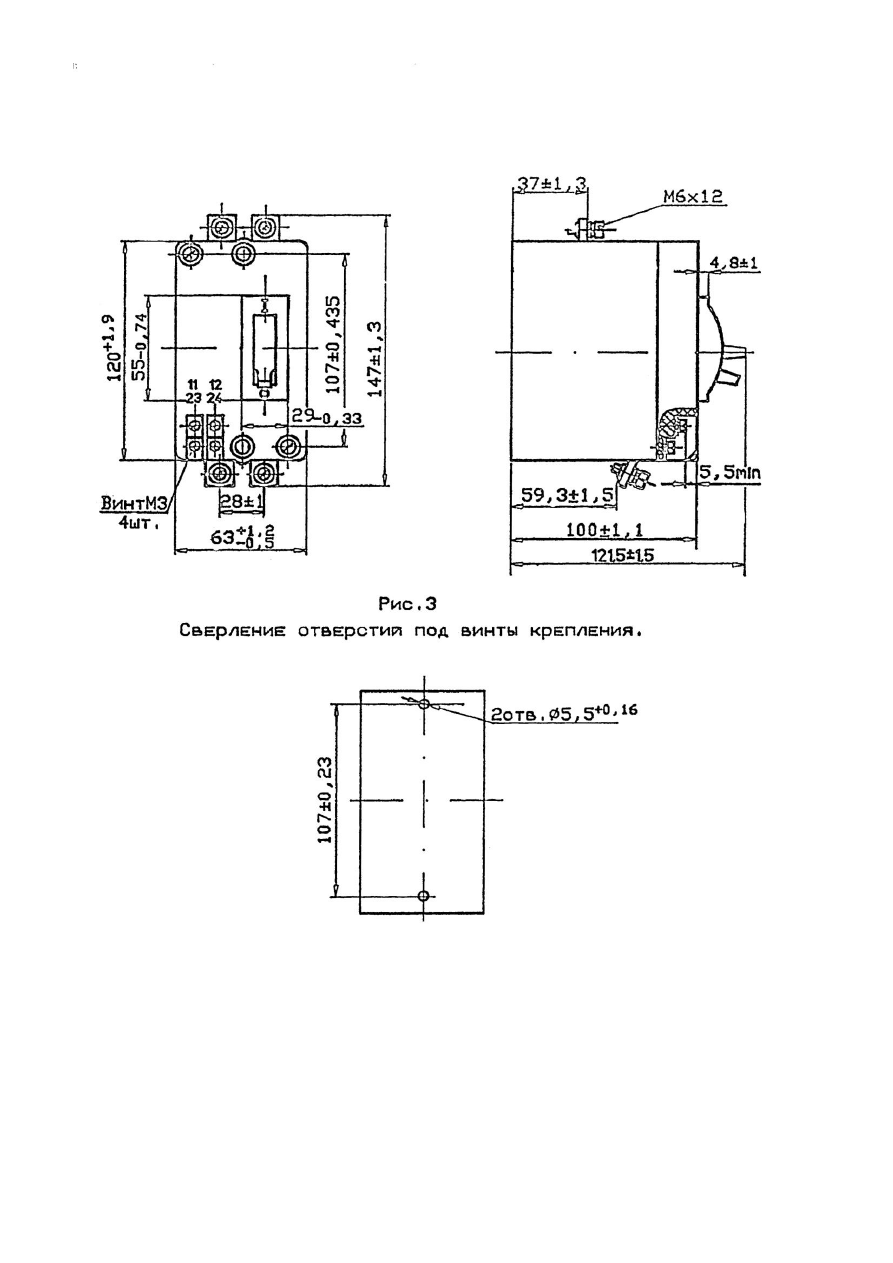

4.11.5.23.Выключатель В-8 (рис. 88)
Выключатель В-8 предназначен для выдачи сигнала на включение и отключение
контактора энергоснабжения.
Выключатель состоит из корпуса 7, в котором установлена втулка 8 с эксцентриком и
скоба 4 с пазом. Втулка 8 своим эксцентриком входит в паз скобы 4. Поворот втулки 8
осуществляется рукояткой (ключом) с выступом на цилиндрической части. Рукоятка (ключ)
из комплекта соединения высоковольтного типа МВС. Во втулке 8 имеется отверстие с
пазом под выступ рукоятки. При повороте рукоятки на 90 втулка 8 своим эксцентриком
перемещает скобу 4, при этом планка 6, укрепленная на скобе 4, нажимает на шток
электрической блокировки 5 и перемещает контактный мостик. Для уменьшения трения и
фиксации втулки 8 применены шарики 3 с пружиной 2, установка которых осуществляется
резьбовой втулкой 1. Для ограничения угла поворота во втулке 8 имеется штифт.
Техническая характеристика выключателя приведена в таблице 39
Таблица 39
Наименование
Значение
Номинальное напряжение постоянного тока, В
Номинальный ток, А
Масса, кГ
110
16
0,72
