Тепловоз ТЭП70 БС. Руководство - часть 51
203

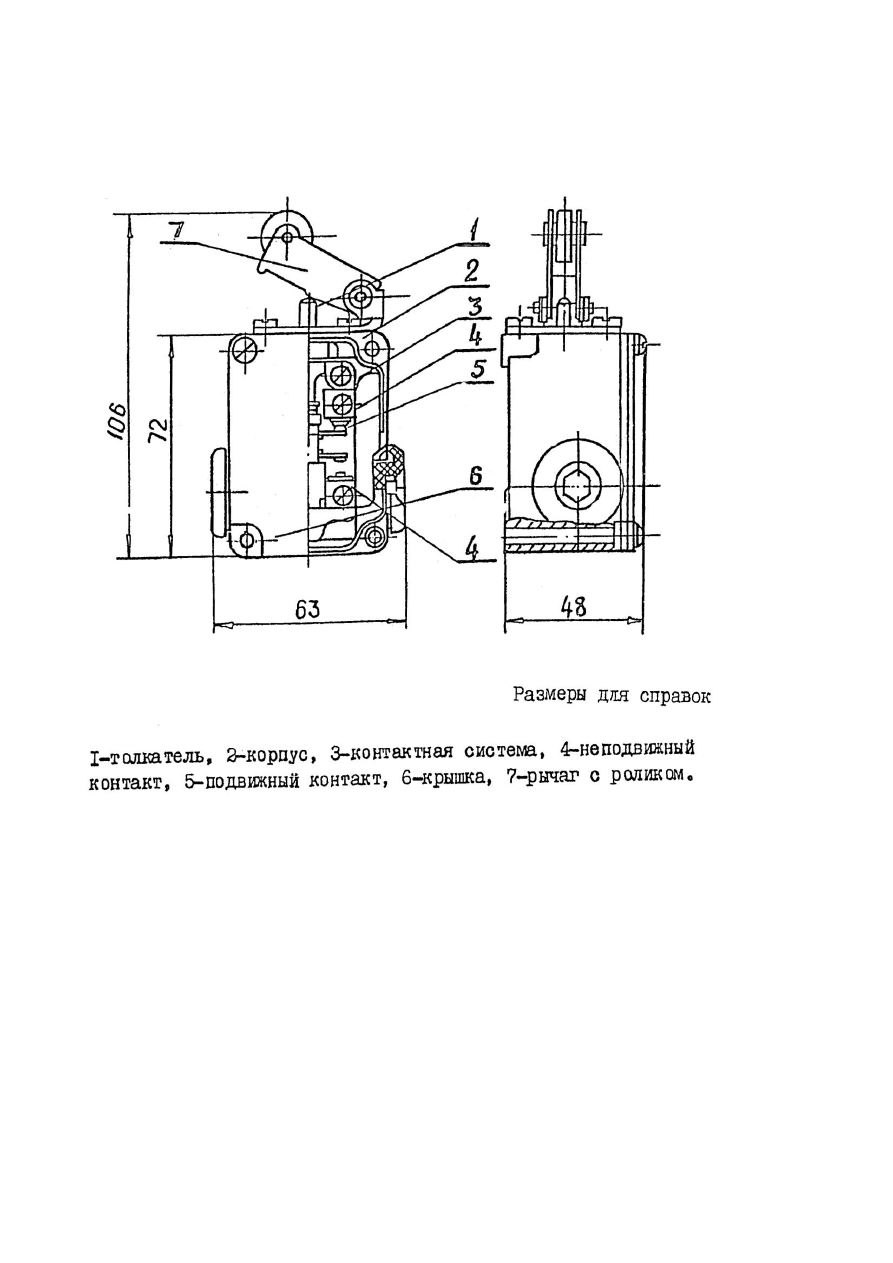

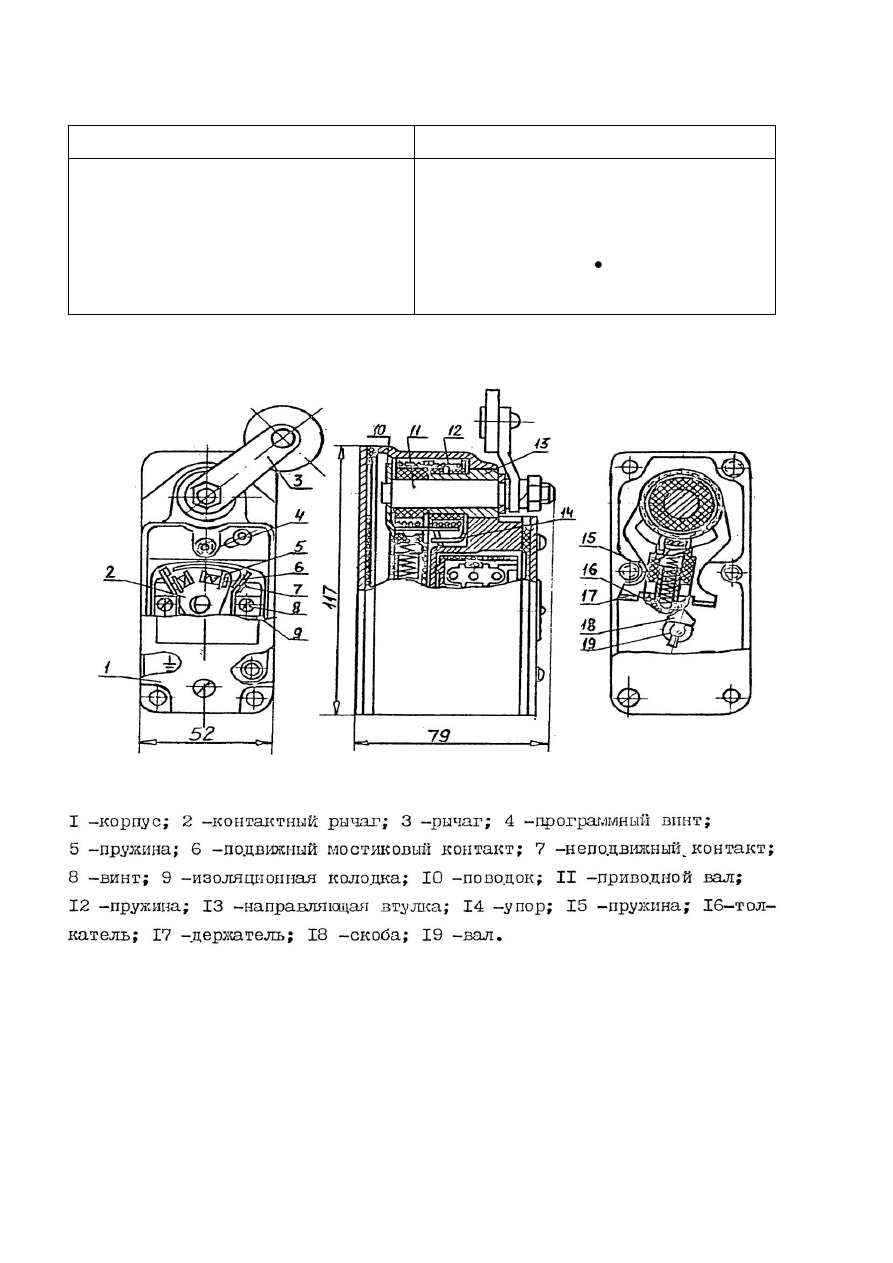

4.11.5.25. Выключатель ВПУ-011БЕ ( рис.90)
Выключатель состоит из металлического корпуса 1, разделенного перегородкой на
два отсека, в одном из которых расположен контактный блок, в другом - механизм
мгновенного действия. В верхней части корпуса в отверстие перегородки пропущен
приводной вал 11, на внешнем конце которого установлен рычаг 3 с роликом. На
внутреннем конце вала, выступающем в отсек механизма мгновенного действия, закреплен
поводок 10. В торцевом отверстие держателя 17, ход которого ограничивается упорами кор-
пуса, вставлен с возможностью перемещения капроновый толкатель 16, подпружиненный
цилиндрической пружиной 15. Толкатель снабжен наклонными поверхностями, соединяю-
щимися под углом и взаимодействующими со скобой 18, жестко закрепленной на ведомом
валу 19. В контактном отсеке корпуса закреплена изоляционная колодка 9 с неподвижными
контактами 7 и винтами 8 для подсоединения проводов. На конце ведомого вала закреплен
контактный рычаг 2, в окнах которого установлены подвижные мостиковые контакты 6,
электрически изолированные друг от друга и подпружиненные цилиндрическими пружина-
ми 5. Изменение рабочего хода (справа, слева ) обеспечивается упором 14, установленным
на направляющей втулке 13 с возможностью изменения угла установки и фиксации в задан-
ном положении программным винтом 4. В исходном положении толкатель фиксирует ведо-
мый вал и контактный рычаг в крайнем положении. При воздействии на рычаг 3 внешнего
усилия поворачивается приводной вал с поводком, причем толкатель, набегая на скобу од-
ной наклонной поверхностью, взводит цилиндрическую пружину. После того как толкатель
перейдет через скобу, происходит мгновенное срабатывание контактной системы. Выключа-
тель с приводом рычаг с роликом - с самовозвратом. Возврат системы после снятия усилия с
рычага 3 происходит под действием возвратной пружины. Выключатель поставляется с ра-
бочим ходом вправо, с роликом на 1 ступени. Для получения рабочего хода влево необходи-
мо отпустить программный винт 4, затем приводным рычагом 3 перевести его в другое
крайнее положение и затянуть винт. Отпустить гайку приводного рычага и установить его
на нужный угол, согласовав с направлением движения управляющего упора. Управляющий
упор рабочего механизма должен обеспечивать рабочий ход ролика выключателя 14 .
Техническая характеристика путевых выключателей ВПУ-011БЕ приведена в
таблице 41
