195



Выключатель имеет указатель коммутационного положения, в качестве которого

использована ручка управления. Механизм управления представляет собой шарнирный

пятизвенный механизм..

Контактная система состоит из неподвижных контактов, закрепленных на основании,

и подвижных контактов, шарнирно насаженных на рычагах оси механизма управления и

обеспечивает одинарный разрыв цепи в каждой фазе.

Дугогасительное устройство устанавливается в полюсе выключателя и представляет

собой фибровую камеру с деионной решеткой, состоящей из стальных дугогасительных

пластин. Электромагнитный максимальный расцепитель тока обеспечивает защиту цепи от

коротких замыканий и представляет собой электромагнит с поворотным якорем.

Техническая характеристика автоматических выключателей приведена в таблице 35.

Таблица 35.





Тип





Номинальный

ток, А





Номинальное

напряжение, В

Уставка тока

мгновенного

срабатывания в

кратности к

номинальному току

/ н ( отсечка )





Масса, кг

А63-МГ*У3

5

110

10  н

0,27

А63-МГ У3

16

110

10  н

0,27

А63-М**У3

10

110

2  н

0,27

АЕ2541М-10*** У3

5

110

5  н

0,4

АЕ2542М-10 У3

5

110

1,3

0,4

АЕ2544М-10 У3

10

110

5  н

0,4

МГ* - электромагнитный максимальный расцепитель с гидравлическим замедлением

срабатывания

М** - электромагнитный максимальный расцепитель без замедления срабатывания

10*** - без свободных контактов и без дополнительных расцепителей.





ТЕХНИЧЕСКОЕ ОПИСАНИЕ

196

196



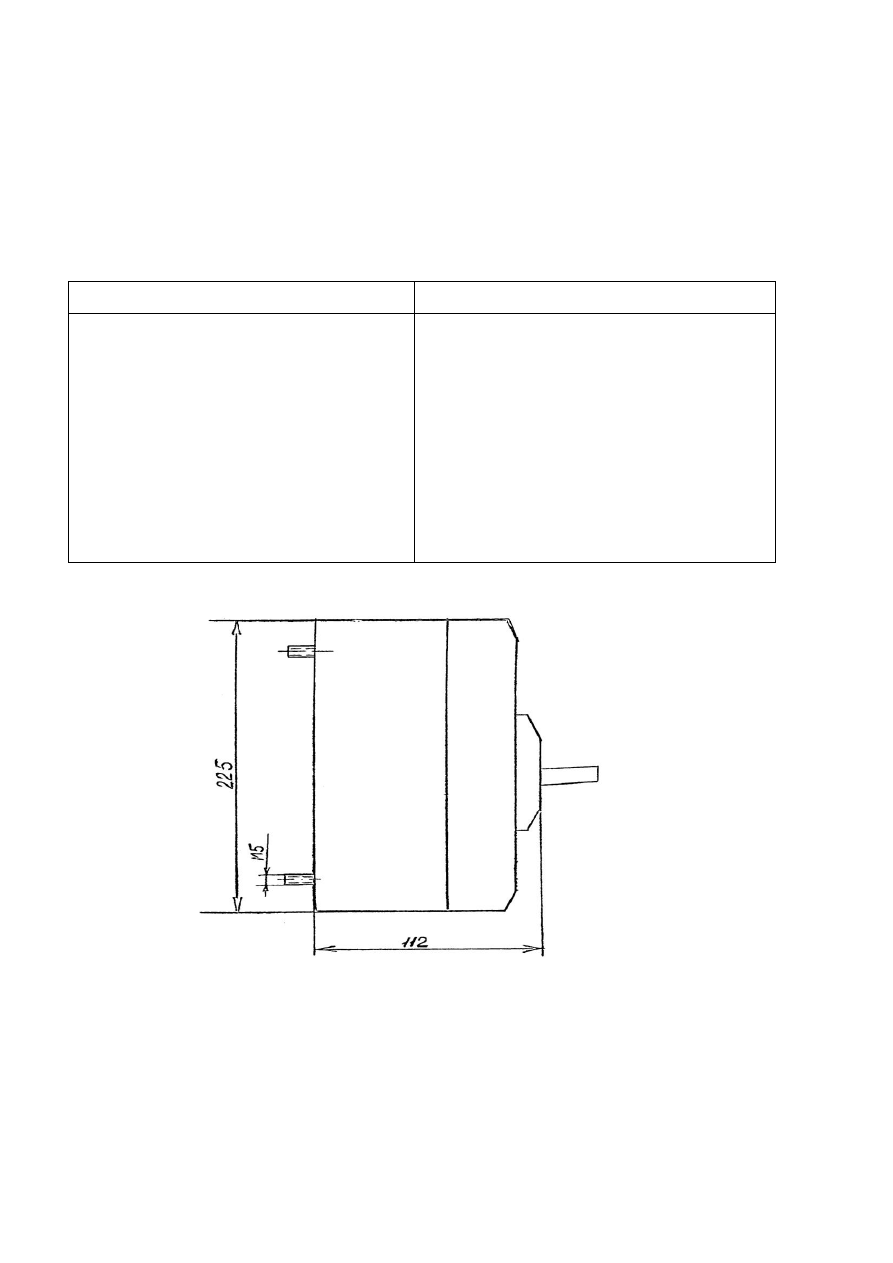

4.11.5.20. Выключатель автоматический ВА51-39 (рис. 86 )

Выключатель автоматический ВА51-39 предназначен для включения в нормальном

режиме и отключения тока при перегрузках и коротких замыканиях в цепи электродвигателя

привода компрессора.

Техническая характеристика выключателя приведена в таблице 36

Таблица 36

Наименование

Значение

Номинальный ток, А

Номинальный ток теплового

максимального расцепителя тока, А

Исполнение

Привод

Исполнение максимальных

расцепителей тока по зоне защиты

Масса, не более, кг

630



400

стационарное

ручной

расцепитель в зонах токов короткого

замыкания и перегрузки

12,5



Рисунок 86 – Выключатель ВА51-39



197



4.11.5.21.Выключатель ВА 57Ф35

Выключатели ВА 57Ф35 предназначены для проведения тока в нормальном режиме

и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях

напряжения в электрических цепях.

Техническая характеристика выключателей приведена в таблице 37

Таблица 37

Наименование

Значение

Номинальный ток, А

Номинальный ток тепловых максимальных расцепителей тока, А

Номинальное напряжение главной цепи, В

Общее количество циклов ВО

Масса, не более, кг

250

125, 160

220

16000

3,29

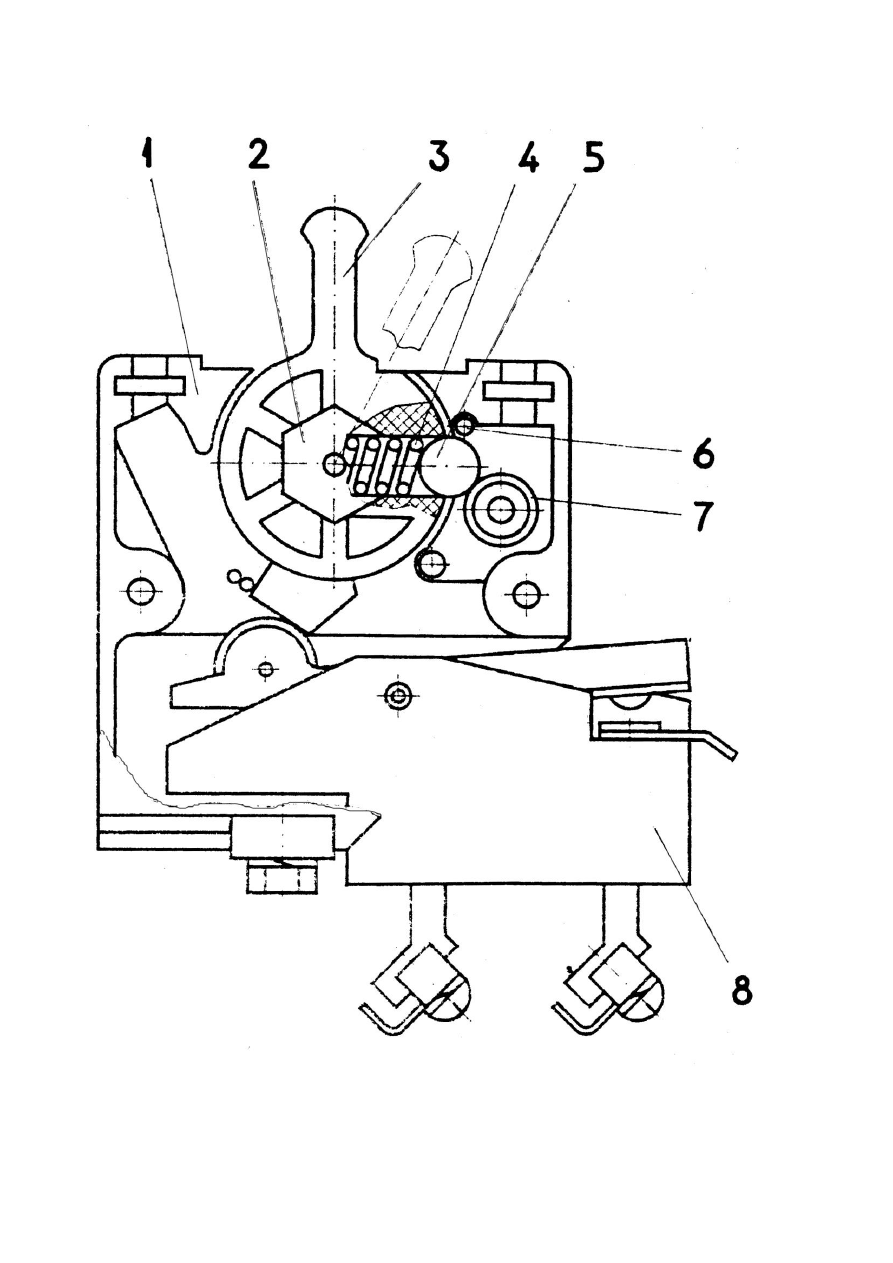

4.11.5.22.Выключатель В4 (рис. 87 )

Выключатель В4 предназначен для коммутации цепей управления тепловоза.

Выключатель В4 состоит из кулачкового контактора 8 типа КЭ-353 и привода. Привод

состоит из двух боковин 1, скрепленных винтами, рукоятки 3, установленной на валике 2,

вращающемся совместно с рукояткой, и фиксирующего узла. Фиксирующий узел состоит

из шарика 5, пружины 4, упора 6 и подшипника 7. Выключатель имеет два фиксированных

положения.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

198

198









Рисунок 87 – Выключатель В4
