Тепловоз ТЭП70 БС. Руководство - часть 47







187



Техническая характеристика тумблеров приведена в таблице 31.

Таблица 31.

Тип

Напряжение,

В

Ток, А

Допустимая нагрузка

на контактную пару, Вт

Масса, кг

П2Т-2

300

0,2











660

0,038



27





ТВ1-2

220

1,1







50

2500

0,04



1,6

0,01





                 4.11.5.16.Выключатели кнопочные серии КУ

Выключатели ( рис.81 ) предназначены для коммутации электрических цепей

управления тепловоза.

Выключатели состоят из управляющего устройства ( привода ) и одного или двух

унифицированных кнопочных элементов. Выключатель может устанавливаться на

подвижных и неподвижных частях установок с креплением как на металлических, так и на

изоляционных панелях. К выводам выключателя допускается присоединять один или два

провода сечением от 1,5 мм

2

 до 2,5 мм

2

Типоисполнение выключателей соответствует таблице 32.

Таблица 32



Тип

Количество контактных пар

Управляющий

элемент

Цвет

толкателя

замыкающих

размыкающих

КУ111101У3

Толкатель

цилиндрической

формы с

самовозвратом

черный

КУ201101У3

черный

КУ201201У3

красный

КУ202101У3

Толкатель

грибовидной формы с

самовозвратом

черный






ТЕХНИЧЕСКОЕ ОПИСАНИЕ

188

188

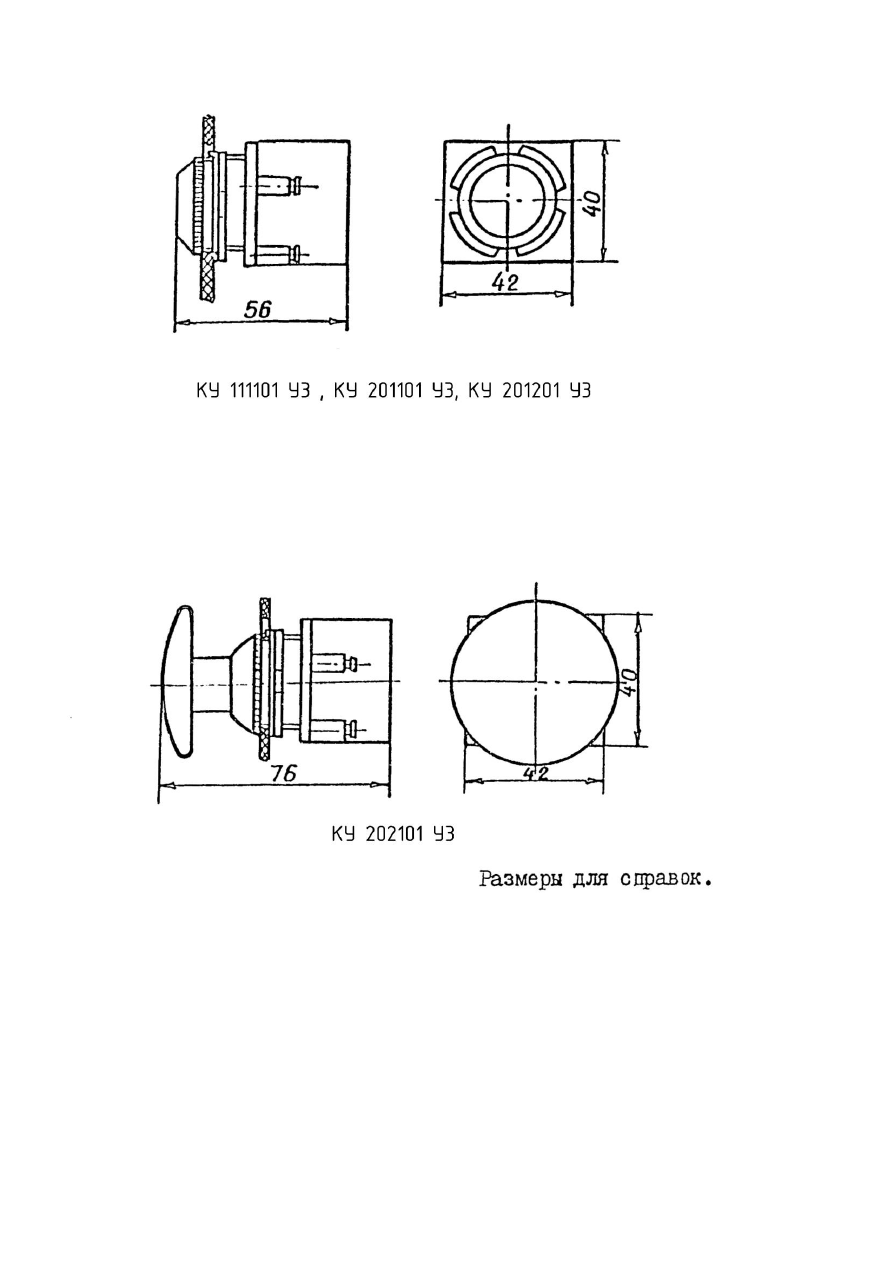

Рисунок 81 - Выключатели кнопочные КУ У3



            4.11.5.17. Выключатель педальный типа ВП-1-11П ( рис. 82 )

Выключатель педальный типа ВП-1-11П предназначен для управления подачей песка

под колеса тепловоза.

Выключатель состоит из основания 1, оси 2, пружины 3, педали блока контактов 7 и

других деталей ( см.рис.82 ).



189



Р

ис

ун

ок

 81

–

В

ыкл

ю

ча

те

ль

 п

еда

ль

ный

 т

ип

а В

П

-1

-11П



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

190

190



При нажатии на педаль 4, сжимается пружина 3 и перемещается рычаг 9. При этом

замыкается электрическая цепь катушек электропневматических вентилей клапана

песочниц.

Техническая характеристика выключателя приведена в таблице 33.

Таблица 33

Наименование

Значение

Напряжение, В

110

Ток, А

10

Масса, кг, не более

1,2



                 4.11.5.18.Переключатель щеточный 23П2Н1 ( рис.83 )

Переключатели щеточные типа 23П2Н1 предназначены для коммутации

электрических цепей переменного тока частотой до 2000 Гц и постоянного тока до 220 А.

В электрической схеме тепловоза используется в качестве переключателя поиска

“Земли”.

Конструкция переключателя представляет собой изоляционную плату 1, на которой

смонтированы 23 неподвижных клеммы 4.

На валике 2 крепится контактная ( щеточная ) подвижная система.

При перемещении пружинного щеточного контакта 3, последний фиксируется на

каждой клемме через 15  .
