179



Таблица 26

Наименование

Значение

Номинальное напряжение контактов, В

24 - 660

Максимально-допустимое напряжение

контактов при отсутствии коммутации, В

1000

Длительно-допустимый ток контактов, А

10

Номинальный рабочий ток контактов, А при

номинальном напряжении 110 В:



1) при постоянной времени индуктивной

нагрузки 0,1 с

3

2) при постоянной времени индуктивной

нагрузки 0,25 с

1,6

Зазор (раствор) контактов, мм, не менее

3,5

Провал контактов, мм, не менее

1,5

Допустимые колебания напряжения

питания, % от номинального

70 - 110



4.11.5.12. Вентиль электропневматический ВВ-1000 (рис.77).

Вентили предназначены для дистанционного управления пневматическими

приводами. Конструктивно вентили состоят из корпуса с расположенной в нем клапанной

системой, электромагнитного механизма и болтов М5   8 для подсоединения внешних

проводников. Сжатый воздух к вентилю подводится через специальную систему отверстий.

Техническая характеристика вентилей приведена в таблице 27





















ТЕХНИЧЕСКОЕ ОПИСАНИЕ

180

180

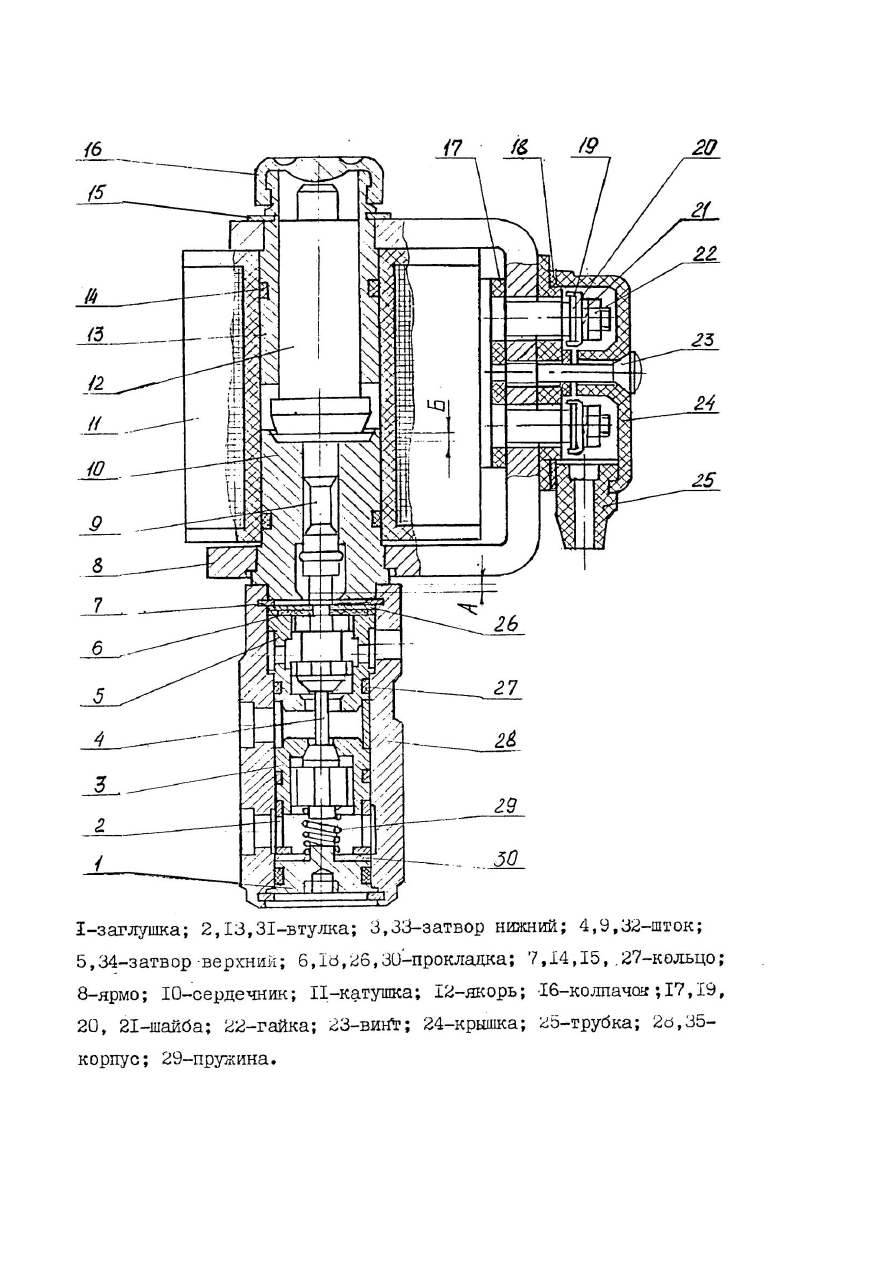

Рисунок 77 – Вентиль электропневматический ВВ-1000



181



Таблица 27

Наименование

Значение

Напряжение катушки, В

ВВ-1113

ВВ-1415

ВВ-1715

Род тока

Потребляемая мощность, не более Вт

ВВ-1113

ВВ-1415

ВВ-1715

Номинальное давление сжатого воздуха, МПа

ВВ-1113

ВВ-1415

ВВ-1715

Масса, кг

ВВ-1113

ВВ-1415

ВВ-1715



75

110

110

постоянный



13

17

15



0,63

1,0

0,63



1,3

1,3

1,3

4.11.5.13.Разъединитель ГВ-22АП (рис. 78)

Разъединитель ГВ-22АП предназначен для разрыва цепи батареи.

Разъединитель выполнен в виде двух подвижных ножей и двух неподвижных

контактов. Основанием, на котором крепятся контакты и ножи, служит изоляционная

панель.

Техническая характеристика аппарата приведена в таблице 28

Таблица 28


Наименование


Значение

ГВ-22АП

1.Номинальный ток, А

2.Номинальное напряжение, В

3.Число контактов:

а)подвижных

б)неподвижных

4.Число коммутируемых цепей

5.Вид привода

6.Масса, кг

200

110



2

2

2

рычажный

7,5



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

182

182

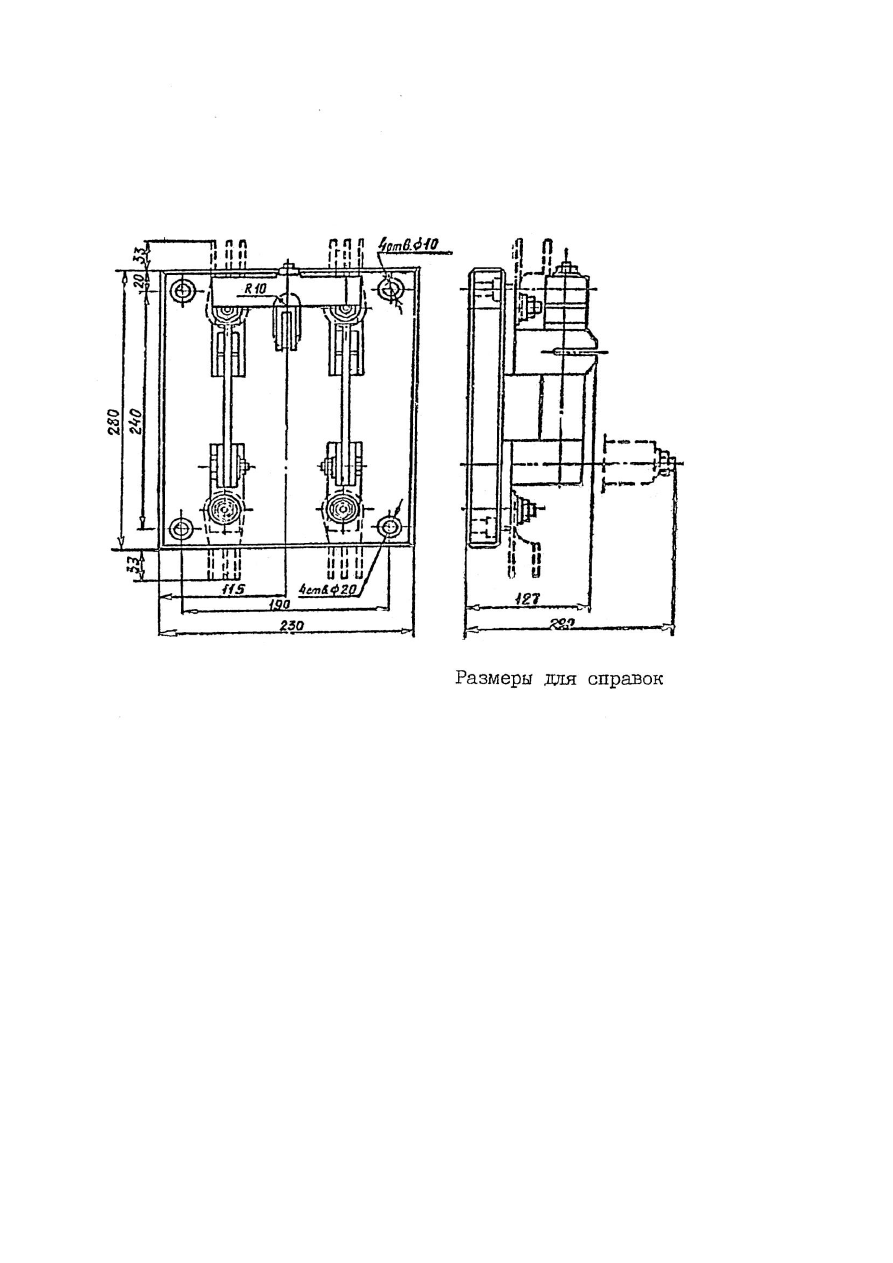

Рисунок 78 – Разъединитель ГВ-22АУ3




                4.11.5.14.Универсальный переключатель типа УП5316Т-С447У3, УП5313Т-

С322У3

В электрической схеме тепловоза применяется универсальный переключатель

УП5316Т-С447.

Универсальный переключатель ( рис.79 ) состоит из набора секций, стянутых

шпильками. Через секции проходит центральный валик 7, на одном конце которого

укреплена пластмассовая рукоятка 1.
