Тепловоз ТЭП70 БС. Руководство - часть 44







175

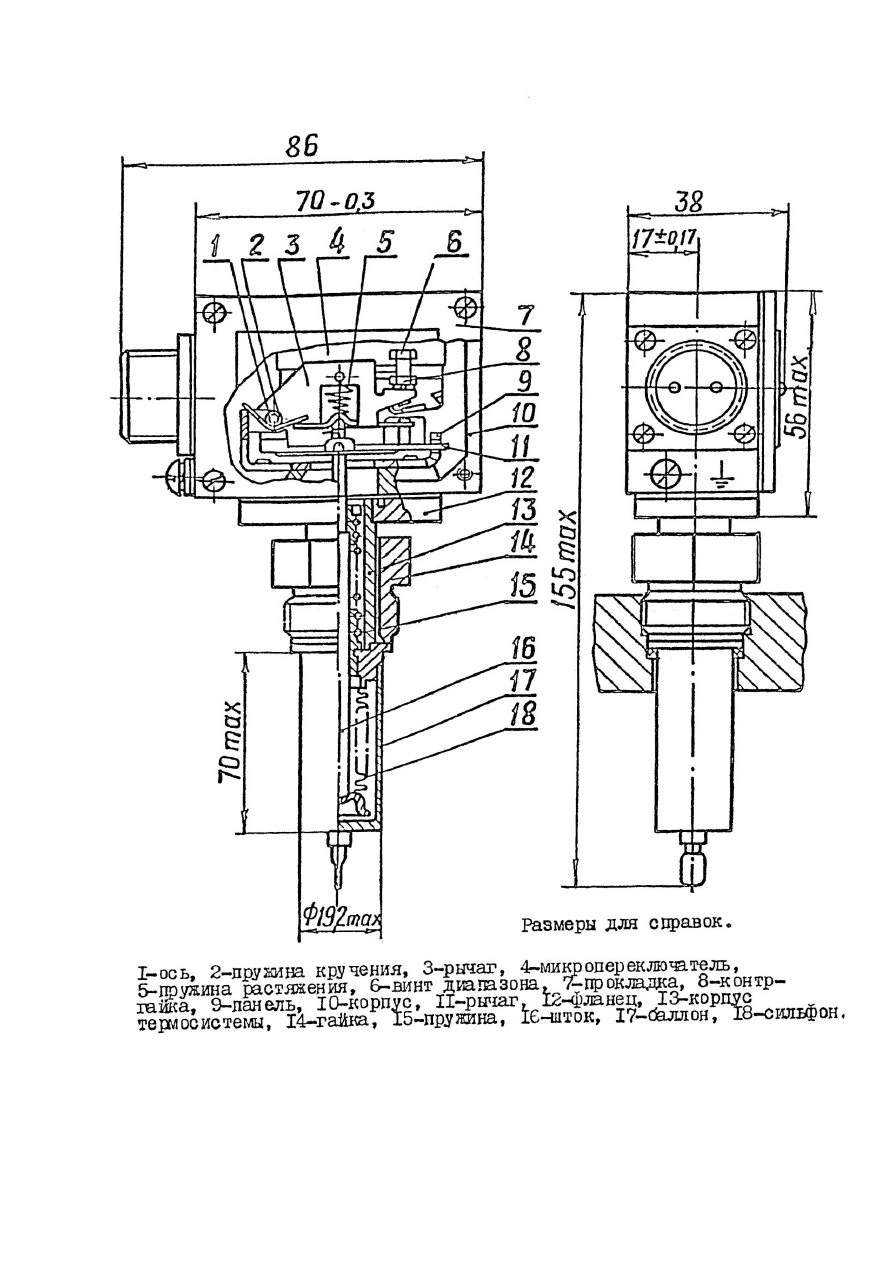

Рисунок 75 – Датчик – реле температуры ТАМ103

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

176

176



Датчик-реле температуры ТАМ103 выполнен в литом алюминиевом корпусе 10 и

состоит из следующих основных частей: термосистемы, передаточного механизма с узлом

настройки, переключателя и вводного устройства.

В термосистему входят: сильфон 18, баллон 17, корпус 13, гайка 14, предназначенная

для крепления прибора и фланец 12. Между сильфоном 18 и баллоном 17 заключена термо-

чувствительная жидкость. В дно сильфона 18 упирается шток 16, поджимаемый

пружиной 15.

К передаточному механизму относятся рычаги 3 и 11 шарнирно укрепленные на оси 1

и поджатые к штоку 16 двумя пружинами кручения 2. Кинематическая связь рычагов 3 и 11

осуществляется пружиной растяжения 5, винтом диапазона 6. Электрический ввод осущест-

вляется штепсельным разъемом. Принцип работы прибора основан на сравнении перемеще-

ния конца штока жидкостной термосистемы, вызванного изменением объема наполнителя

при изменении температуры с дифференциальным ходом переключателя.

При изменении температуры контролируемой среды, окружающей баллон 17, объем

жидкости изменяется, что приводит к перемещению дна сильфона 18 и штока 16, который

передаст это перемещение рычагу 3. При повышении температуры контролируемой среды,

рычаг 3 перемещается и через пружину 5 перемещает рычаг 11, который свободным концом

воздействует на кнопку микропереключателя 4.

После переключения электрических контактов переключателя 4 в случае продолжаю-

щегося повышения температуры контролируемой среды ( тепловая инерция объекта или

инерция исполнительного устройства ), рычаг 11 садится на верхнюю крышу окна в

панели 9, а рычаг 3 продолжает перемешаться.

При понижении температуры контролируемой среды объем жидкости уменьшается,

дно сильфона 18 и шток 16 перемещается вниз, а вместе с ними под действием пружин кру-

чения 2 перемещаются вниз рычаги 3 и 11. Рычаг 11 отходит от кнопки-переключателя 4 и

переключатель срабатывает в обратном направлении.

Технические характеристики датчика-реле температуры приведены в таблице 25.

Таблица 25



Условное

обозначение и

модификации



Пределы уставок,  С

Предельная

температура

контролируемой

среды,  С

Способ

подсоединения

электрического

кабеля

ТАМ103-04.2

от плюс 70 до

плюс 170

200

Разъем



177



Зона нечувствительности прибора нерегулируемая от 3 до 6  С на понижение.

Разброс срабатываний приборов при неизменных окружающих условиях не более

 0,6  С (ТАМ103).

Прибор должен быть работоспособен:

-при температуре окружающего воздуха от минус 50 до плюс 70  С;

-при атмосферном давлении от 550 до 800 мм. рт.ст.;

-при скорости изменения температуры контролируемой среды до 10  С в мин;

-после воздействия температуры окружающего воздуха от минус 60 до плюс 70  С.

Прибор имеет пылеводозащищенное исполнение.

Постоянная времени в перемешиваемой воде должна быть не более 25 с.

Постоянная времени в перемешиваемом воздухе должна быть не более 4 мин.

Прибор ТАМ103 выдерживает 150000 циклов срабатываний при нагрузке на контакты

от 15 до 60 Вт постоянного тока напряжением 110 В при индуктивной нагрузке до 2 Гн.

Уплотнение штуцера чувствительной системы должно выдерживать без нарушения

герметичности давление контролируемой среды 40 кгс/см

2

Масса приборов должна быть не более 0,45 кг.

4.11.5.11. Реле промежуточные РПУ-3М

Реле предназначены для эксплуатации на тепловозах в качестве промежуточных реле

управления.

Реле представляет собой электромагнитный аппарат с магнитной системой

клапанного  типа и контактами мостикового типа ( рис.76 ).

При подаче на катушку 1 напряжения якорь 3 притягивается к сердечнику 2 и

перемещает траверсу 4, при этом размыкающие контакты размыкаются, а замыкающие

контакты замыкаются.

При снятии напряжения с катушки возвратная пружина приводит траверсу и якорь в

исходное положение, при этом размыкающие контакты размыкаются, а размыкающие -

замыкаются.

Технические данные и основные параметры реле приведены в таблице 26.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

178

178

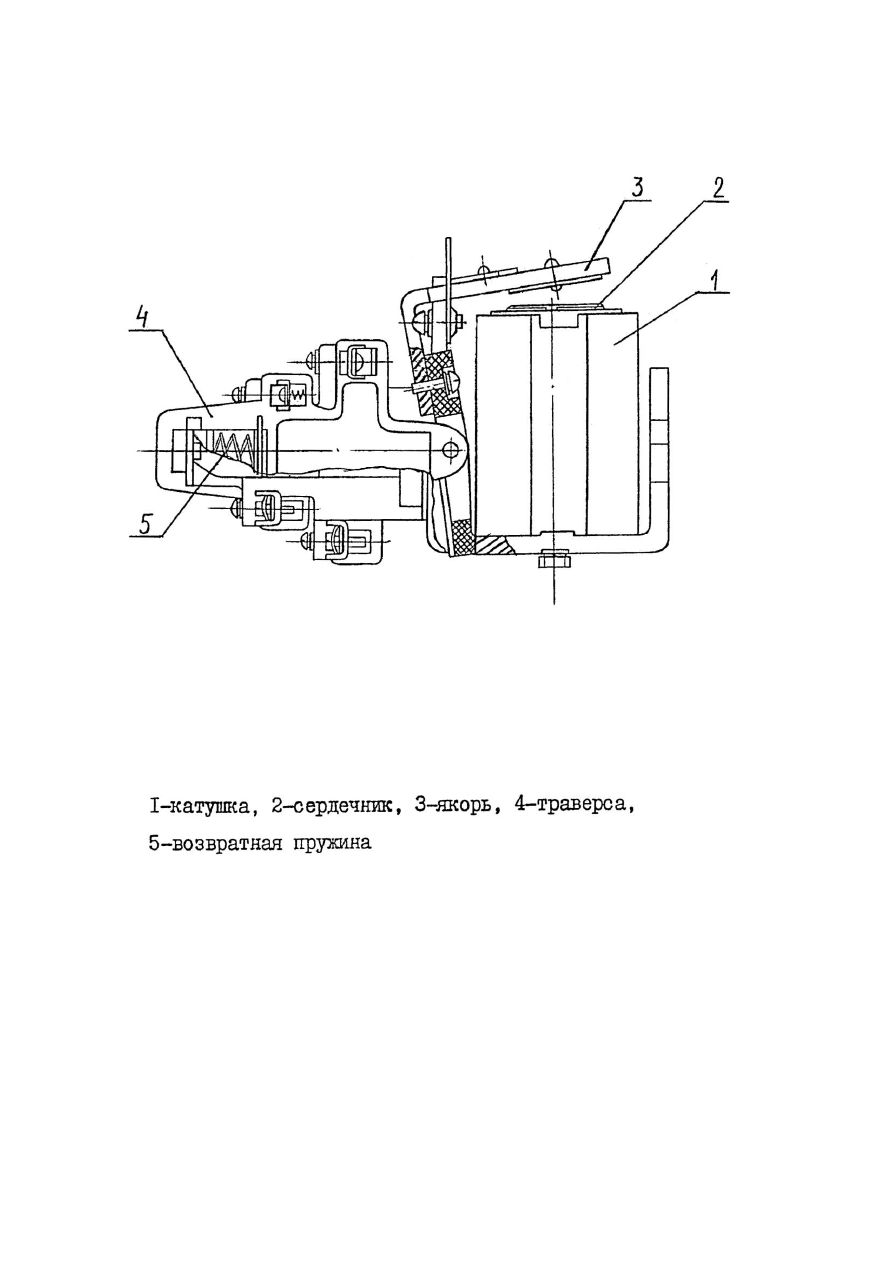

Рисунок 76 – Реле промежуточные РПУ-3
