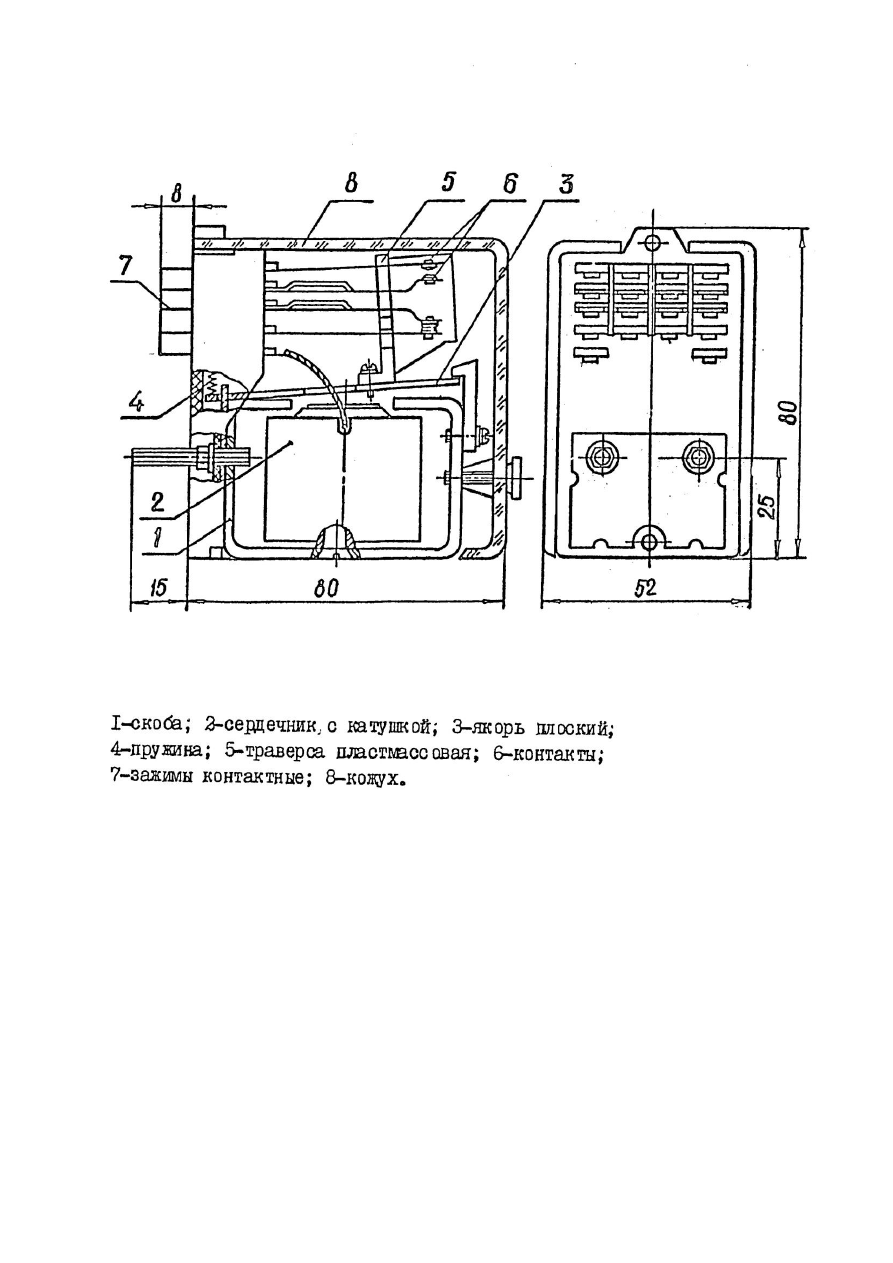

Рисунок 72 – Реле тяговые промежуточные ТРПУ-1 УХЛ3



На якоре установлена пластмассовая траверса 5, воздействующая на подвижные

пластины замыкающих и размыкающих контактов 6. На траверсе имеются три перегородки,

разделяющие вертикальные ряды контактных зажимов 7, что препятствует перебросу дуги.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

168

168



Контактные пластины, выводы катушек и электромагнит ( катушка ) зафиксированы

на пластмассовом корпусе и закрыты прозрачным кожухом 8.

Технические характеристики реле ТРПУ приведены в таблицах 19-20.

Таблица 19









Наименование

Ном

ин

аль

ное



на

пряже

ни

е

кон

та

кт

ов, В



Дли

те

ль

но

-

доп

ус

ти

м

ый

 то

к

кон

та

кт

ов, А









Количество

контактов



Ном

ин

аль

ное



на

пряже

ни

е

ка

тушк

и, В



Мас

са

, к

г







замык

аю

-

щих



разм

ык

аю

щих







ТРПУ-4-4-110В-П

110

6

4

4

110

0,45



Таблица 20

Коммутационная способность контактов при индуктивной нагрузке постоянного тока



Коммутируемый ток, А



Количество последовательно соединенных контактов

Напряжение, В

1

2



постоянная времени, мс



5

50

110

0,8

1,6

4.11.5.8.Реле электромагнитные типа РМ2000 (рис.73)

На тепловозе ТЭП70А используются реле РМ 2103-1,25В-П в качестве реле защиты и

реле РМ 2112-12В-П для защиты от внутренних коротких замыканий цепей выпрямительной

установки и агрегата.

Реле РМ 2000 (рис.1.2) состоит из электромагнита и контактной группы,

установленных на основании 1. Реле закрыто кожухом 21, основание закрыто пластиной 7.

Электромагнит состоит из ярма 22, плоского якоря 10, сердечника 17 с полюсным

наконечником 15 и катушки 18.

Якорь 10 вместе со скобой и противовесом 3 поворачивается вокруг оси 5. Сердечник

17 закреплен на ярме 22 при помощи пружинного кольца 25. Для устранения перемещений

катушки 18 по вертикали служит резиновое кольцо 16.



169



Р

ис

ун

ок

 73

–

Р

еле

 элект

ром

агн

ит

ные

 т

ип

а Р

М

2000



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

170

170



Катушка 18 представляет собой бескаркасную обмотку, на которую надеты два

одинаковых пластмассовых корпуса. Обмотка приклеена торцами ко дну корпусов. Гибкие

выводы катушки припаяны к клеммам-болтам 26, установленным на основании 1.

Возвратная пружина 4 размещена в отверстии сердечника 17, для регулировки нажа-

тия пружины используется винт (упор) 23, контрение которого производится стопором 24.

На стойке 14, жестко зафиксированной между сердечником 17 и полюсным наконеч-

ником 15, укреплены с помощью винта 12 и гайки 13 (М4) упоры 31, 32. Упоры служат для

ограничения хода якоря и регулирования начального и конечного рабочего зазора   между

якорем 10 и полюсным наконечником 15. Изогнутый упор 31 (рис.1.2б, 1.2. г) используется

при наличии контакта (замыкающего или размыкающего), прямой упор- при отсутствии

одного из контактов (рис.1.2в, 1.2д).

Контактная группа состоит из двух изоляционных колодок 9, на которых укреплены

контактные пластины. Колодки разделены изоляционной прокладкой и скреплены между

собой винтом М3. Контактная пластина содержит подвижную контактную пластину 29 и

неподвижную контактную пластину 30, опирающуюся на упорную пластину 28.

Траверса 11 перемещает подвижные контактные пластины 23, при этом замыкающий

контакт замыкается (рис. 1.2б), а размыкающий размыкается (рис. 1.2г).

Реле работает следующим образом:

-при достижении током катушки величины срабатывания (уставки для максимальных

реле РМ 2103) якорь 10 притягивается к полюсному наконечнику 15. Траверса 11,

укрепленная   на якоре, производит переключение контактов, движение якоря

ограничивается упорами 31, 32;

-при снижении тока в катушке возвратная пружина возвращает якорь в исходное

положение.

Технические параметры реле РМ 2103-1,25В-П приведены в таблице 21.
