171



Таблица 21

Основные технические характеристики





Наименование





Значение показателей для реле



РМ 2103-1,25В-П

Номинальное напряжение, В

1,25

Количество контактов

1з

Параметры контактов:

Номинальное напряжение, В

Номинальный ток, А



110

2

Вид возврата

с самовозвратом

Коэффициент возврата

не менее 0,7

Ток уставки Iуст., А

1,15

Ток катушки в продолжительном режиме, А

1,5 Iуст.

Назначение, механическая износостойкость,

циклов

Максимальное реле для защиты и

оперативных переключений 0,25   10

6



Масса, кГ

1,8



Таблица 22

Дополнительные технические характеристики



Наименование



Значение показателей для реле



РМ2103-1,25В-П

РМ2103-2,5В-П

РМ2103-27В-П

Род тока контактов

постоянный

Род тока катушки

постоянный

Активное сопротивление

катушки при 20  С, Ом





1,1



4,2



535



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

172

172



Технические параметры реле РМ 2112-12В-П приведены в таблице 23.

Таблица 23

Наименование

Норма

Номинальное напряжение катушки, В

12

Количество контактов

1 з + 1 р

Параметры контактов:



номинальное напряжение, В

110

номинальный ток

2

род тока контактов

постоянный

род тока катушки

постоянный и переменный

синусоидальный с частотой 330 Гц

режим работы катушки

продолжительный для переменного тока,

кратковременный ( длительность рабочего

периода до 10 с ) -для постоянного тока

при наличии переменного тока

Активное сопротивление катушки

при 20  С, Ом

Максимальное напряжение переменного

тока, В

Частота, Гц

Коммутационная способность:

Напряжение, В

Отключаемый ток, А

Включаемый ток, А

Постоянная времени, с

Коммутационная износостойкость,

циклов, не менее



150



350

330



110

1

1

0,1



2   10

4









173



4.11.5.9. Датчики-реле давления ДЕМ102-1-02-2 ( рис.74)

Датчики-реле давления ДЕМ102-1-02-2 предназначены для автоматического

регулирования давления газообразных и жидких сред в установках, работающих в условиях

умеренного холодного и тропического климата.

Значения пределов уставок, зоны нечувствительности, основной погрешности

срабатываний приведены в таблице 24.

Таблица 24



Пределы

уставок,

Зона нечувствительности

Основная

Разброс

МПа (кгс/см

2

)

минимальное

значение,

МПа

(кгс/см

2

), не

более

максимальное

значение, МПа

(кгс/см

2

)

погрешность,

МПа

( кгс/см

2

)



срабатыва-

ний,

МПа

( кгс/см

2

)

от 0,1 ( 1,0 )

до (1,0(10,0)

0,1 ( 1,0 )

0,6 ( 6,0 )

+ 0,04

0,01 ( 0,1 )

Масса прибора - не более 1 кг.

Коммутируемая мощность контактов при напряжении 110 В – 60 Вт.

Прибор состоит из следующих основных узлов : чувствительной системы,

передаточного механизма, узла настройки уставок и узла настройки зоны возврата с

задатчиками (пружинами), переключающего контактного устройства и устройства

кабельного ввода.

Принцип действия прибора основан на сравнении усилий, создаваемых давлением

или разностью давлений контролируемой среды на чувствительную систему и сил упругой

деформации задатчика ( пружин ) уставок и зоны возврата.

Примечание.

Винтом 1 производится настройка заданного давления по шкале уставок.

Винтом 2 производится настройка заданного давления по шкале зоны возврата.

Не допускается указатель зоны нечувствительности устанавливать ниже нижней и

выше верхней рисок шкалы более чем на 0,5 мм.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

174

174

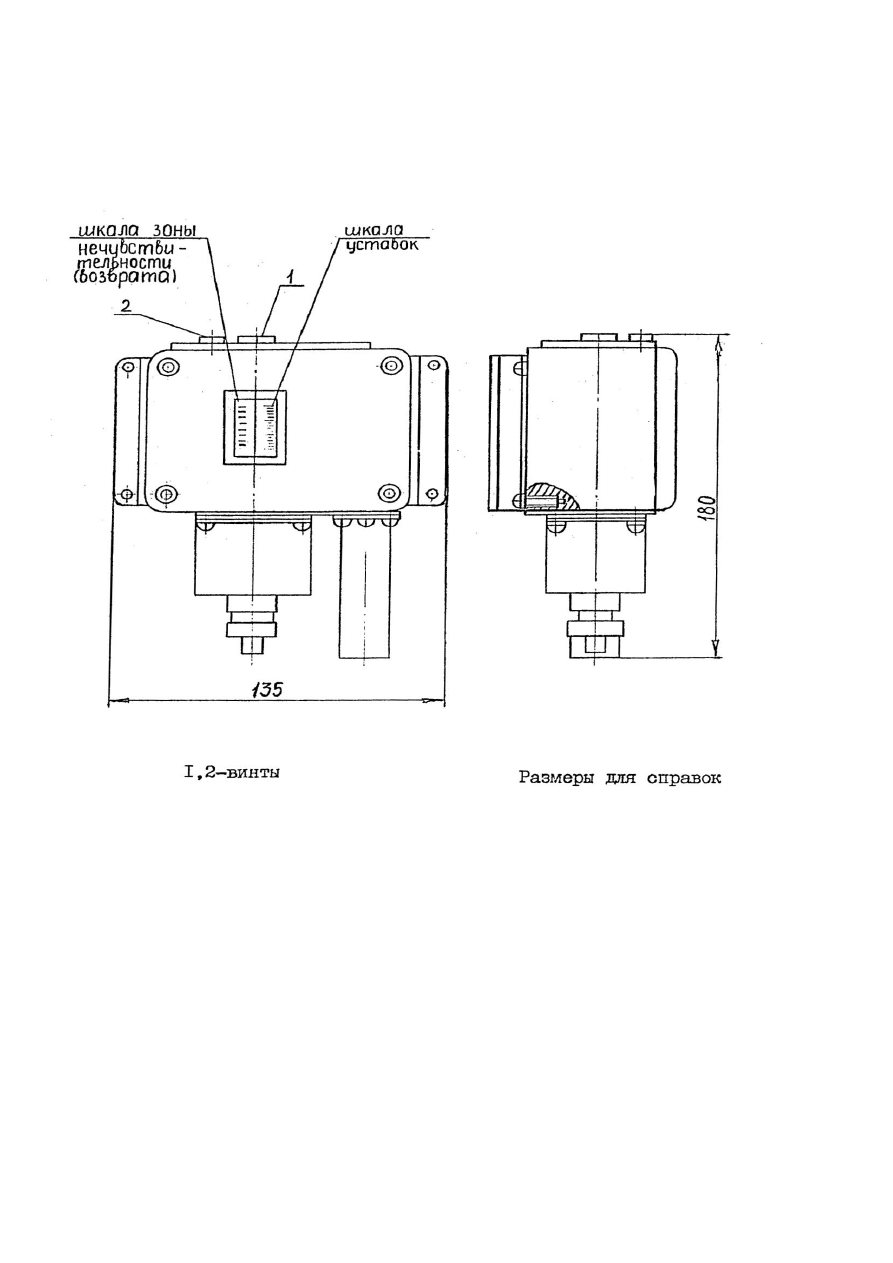

Рисунок 74 – Датчик – реле давления ДЕМ102-1-02-2



4.11.5.10.Датчик-реле температуры ТАМ103 ( рис.75 )

Датчики-реле температуры ТАМ103 предназначены для автоматического управления

охлаждающим устройством путем размыкания или замыкания электрической цепи

управления при изменении температуры контролируемой среды.
