159

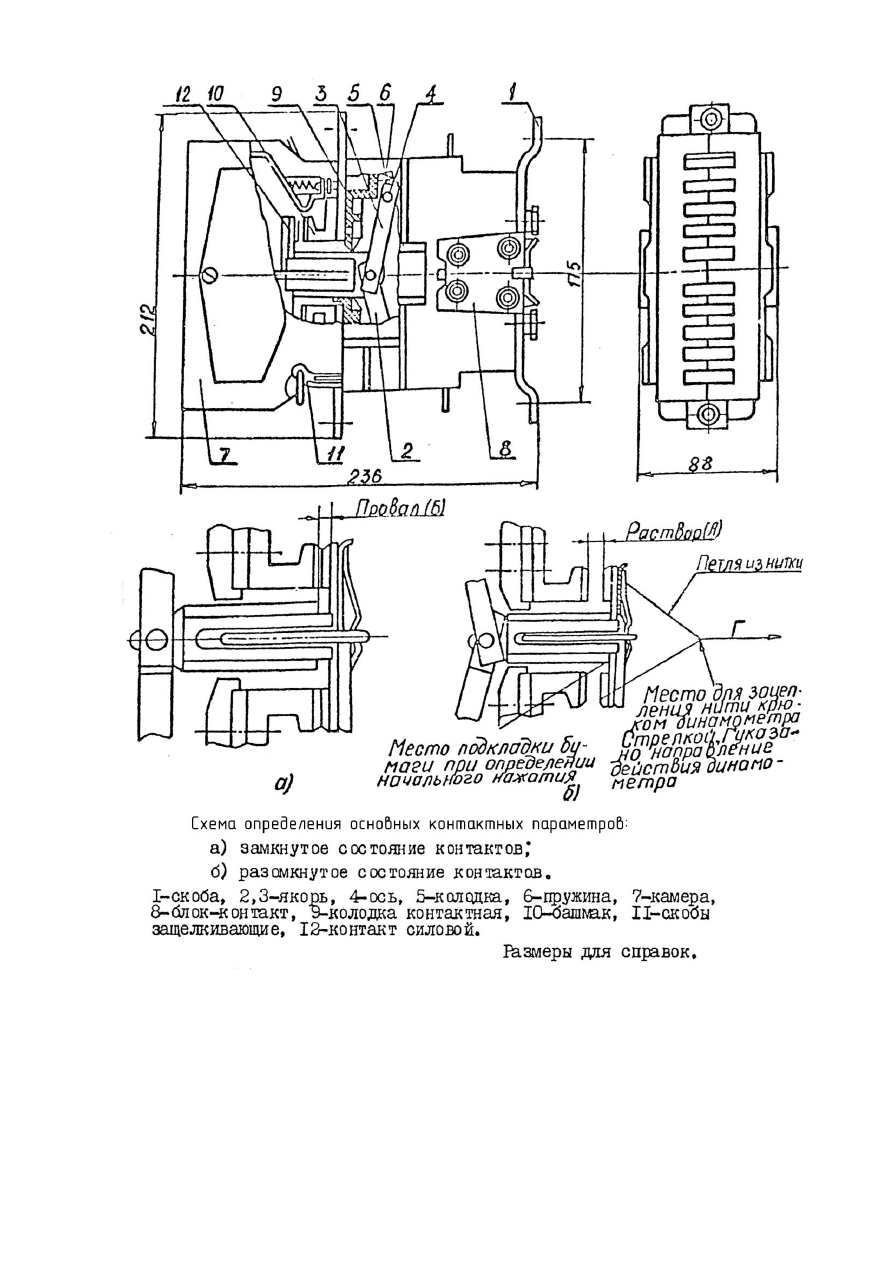

Рисунок 68 – Контактор МК-6



Зажимы главных контактов допускают присоединение внешних проводов сечением от 150

до 370 мм

2

. Зажимы контактов вспомогательной цепи допускают присоединение двух

проводов сечением от 1 до 2,5 мм

2

. Техническая характеристика контактора приведена в

таблице 16.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

160

160

Таблица 16

Наименование

Значение

Напряжение втягивающей катушки, В

75, 110

Номинальный ток главных контактов, А

400

Собственное время включения контакторов, мс

50

Собственное время отключения контакторов, мс

30

Ток продолжительного режима и коммутационная способность

контактов вспомогательной цепи при индуктивной нагрузке ( с

постоянной времени при постоянном токе не более 0,005с ):



номинальный ток, А

10

напряжение, В

110

ток включаемый, А

25

ток выключаемый, А

2,5

Исполнение по количеству контактов главной цепи:



замыкающих

1

вспомогательной цепи:



замыкающих

2

размыкающих

2

Потребляемая мощность катушки, Вт

70

Масса, кг

5,2



4.11.5.5.Контакторы МК2У3; МК4У3 ( рис. 69-70)

Контакторы предназначены для работы в вспомогательных, силовых цепях и в цепях

управления тепловозом. Конструкция контактора моноблочная. Все элементы конструкции

собираются на скобе 1 ( рис.70 ).

Вращение якоря 2 происходит на призмах, подпружиненных пружинами 7 ( рис.70а ).

Контактная система контактов главной цепи ( рис.70б ) состоит из контактной колодки 1, на

которой установлены неподвижные контактные скобы 4 и дугогасительные катушки 5,

траверсы 2 с контактными мостиками 7 и дугогасительной камеры 3.



161

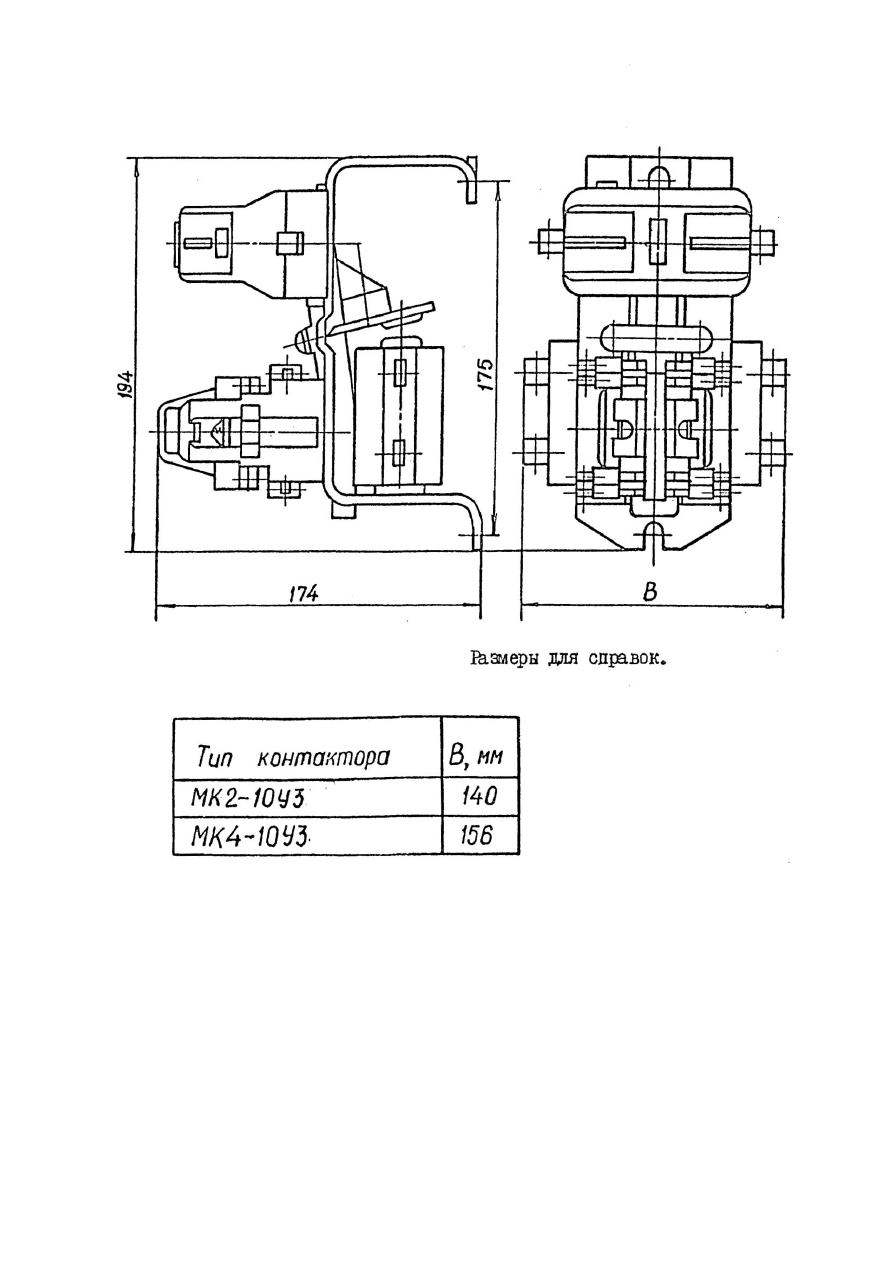

Рисунок 69 – Контактор МК2-10 У3, МК4-10 У3

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

162

162

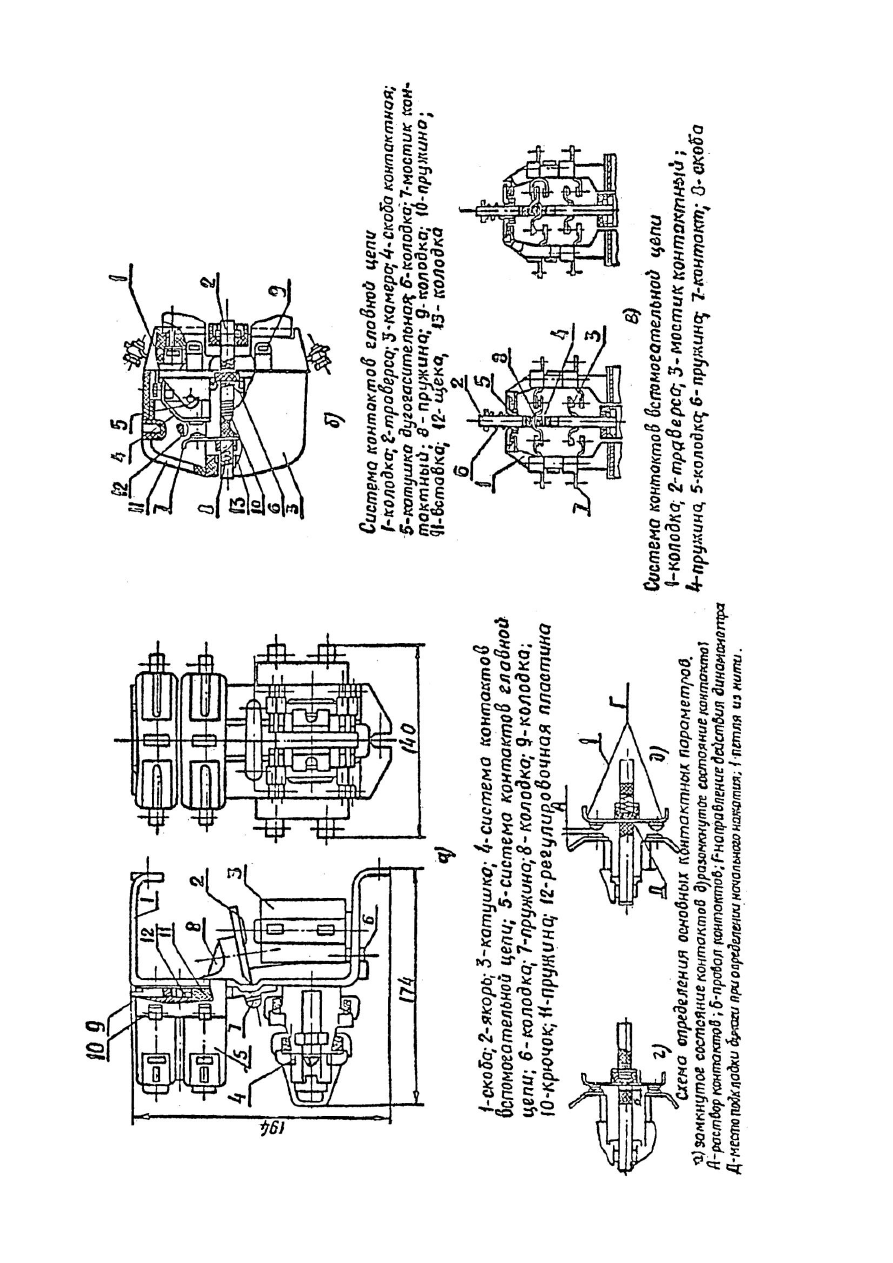

Р

ис

ун

ок

 70

–

К

он

та

кт

ор МК

2-

20 У3А
