155

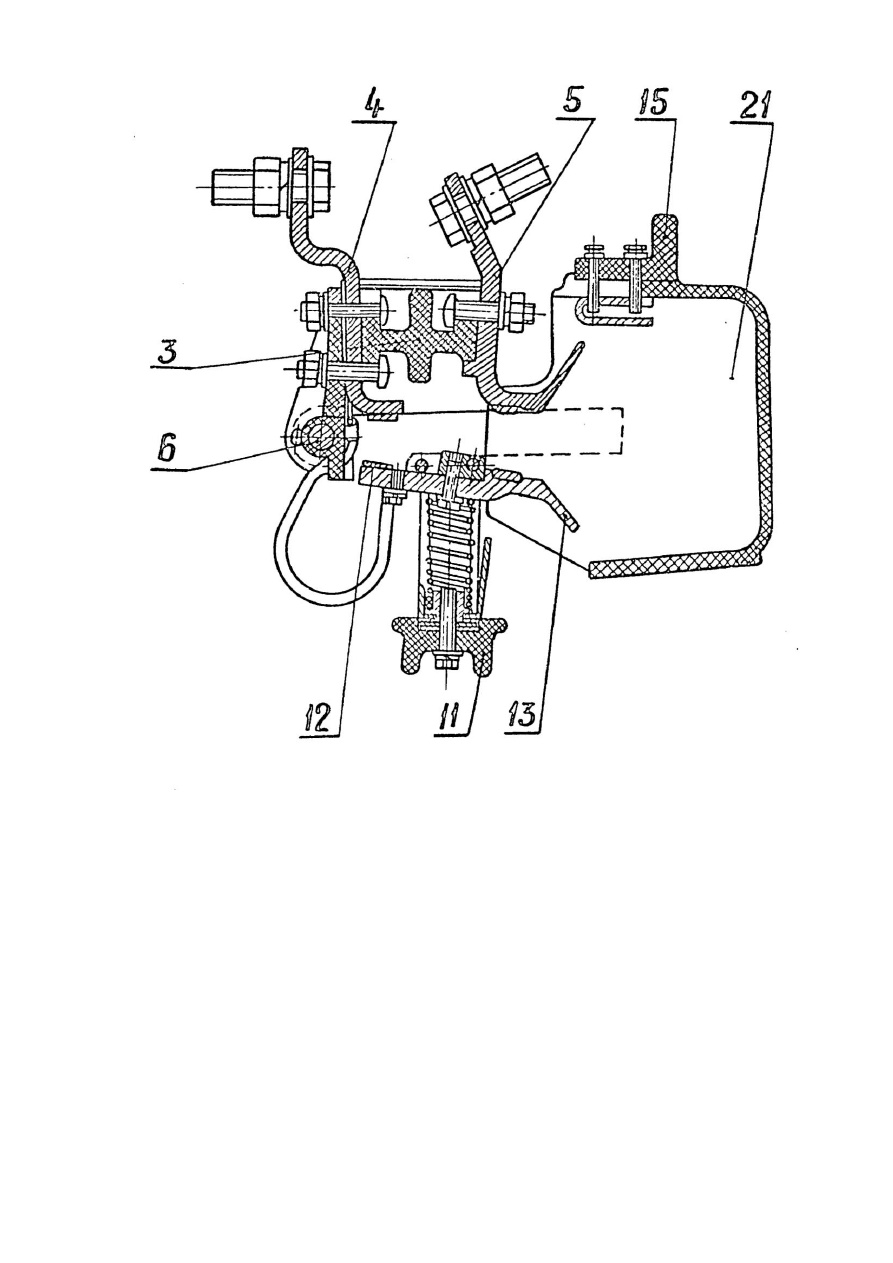

Рисунок 67 – Контактно - дугогасительная система контактора ПК-1616 У3



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

156

156





Таблица 12

Параметры

ПК-1616ЛУ3

ПК-1146ЛУ3

Номинальное

напряжение, В

1000

1000

Номинальный ток, А

500

1000



Таблица 13

Номинальная коммутационная способность



Параметры

ПК-1616ЛУ3

ПК-

1146ЛУ3,

Номинальная

Номинальный включаемый ток, А

Iн

0,1 Iн

включающая

Номинальное включаемое

напряжение, В

10

20

способность

Индуктивность, Гн

3  10

-3



5   10

-3



Номинальная

Номинальный отключаемый ток,

А

Iн

0,4 Iн

отключающая

Номинальное отключаемое

напряжение, В

10

20

способность

Индуктивность, Гн

3   10

-3



5   10

-3







157



Таблица 14

Предельная коммутационная способность

Параметры

ПК-1616ЛУ3

ПК-

1146ЛУ3,

Предельная

Предельный включаемый

ток, А

500

1000

включающая

Предельное включаемое

напряжение, В

10

50

способность

Индуктивность, Гн

3  10

-3



5   10

-3





Предельный минимальный

критический ток, А

50

50



Предельное отключаемое

напряжение, В

10

50

Предельная

Индуктивность, Гн

3   10

-3



5   10

-3



отключающая

Предельный максимальный

отключаемый ток, А

1,12 Iн

1,5 Iн

способность

Предельное отключаемое

напряжение, В

10

50



Индуктивность, Гн

3   10

-3



5   10

-3





























ТЕХНИЧЕСКОЕ ОПИСАНИЕ

158

158



Таблица 15

Параметры блока вспомогательных контактов



Параметры

Значение





высоковольтные контакты

низковольтные

контакты

Номинальный

(длительный) ток, А

6,3



Номинальное напряжение

изоляции, В

1000

110



Номинальная

коммутационная

0,2 А при 500 В

=0,001 с



-

способность

1,5 А при 75 В                                        =0,05 с

 А при 110 В                                          =0,05 с

Предельная

коммутационная

способность



3,2 А при 110 В,



         =0,05 с

Комбинации контактов:

ПК-1146ЛУ3, ПК-1616ЛУ3

2з,   р



з,2р



4.11.5.4. Контакторы электромагнитные

Контактор МК-6.

Контактор предназначен для работы в силовых и вспомогательных цепях тепловоза.

Конструкция контактора моноблочная ( рис.68 ). Все элементы конструкции собираются на

скобе 1. Магнитная система - двухкатушечная. Вращение якорей 2, 3 происходит на осях 4,

зафиксированных в колодках. Колодка 5 подпружинена пружинами 6.

Контактная система контактов главной цепи состоит из контактной колодки 9, на

которой установлены неподвижные башмаки 10. В колодке 9, установлены защелкивающие

скобы 11, предназначенные для удержания дугогасительной камеры 7.

Для снятия дугогасительной камеры необходимо отвести отверткой защелкивающие

скобы 11 в стороны и выдвинуть камеру вперед.

Контактная система контактов вспомогательной цепи состоит из 2-х блок – контактов

8, которые крепятся неподвижно на скобе. Контакторы допускают установку как на

изоляционных или металлических заземленных панелях, так и на металлических рейках.
