Тепловоз ТЭП70 БС. Руководство - часть 38



151



Таблица 11

Коммутационная способность контактов вспомогательной цепи:



Наименование

Значение



Номинальная

Напряжение, В

Включаемый ток, А

Отключаемый ток, А

Постоянная времени, с

100

1

1

0,05





Предельная

Напряжение, В

Предельный включаемый и

отключаемый ток, А

Постоянная времени, С

120

3



0,05



Масса переключателей, кг,                   ППК-8064Л                       152

                                                                ППК-8122Л                        152



4.11.5.3.Контакторы электропневматические типа ПК-1146ЛУ3, ПК-1616ЛУ3

Контакторы электропневматические ПК-1146Л ( рис.65,66 ) предназначены для

оперативного подключения тяговых электродвигателей к тяговому генератору через

выпрямительную установку.

Контакторы шестиполюсные типа ПК-1616Л предназначены для коммутации цепей

резисторов ослабления поля тяговых электродвигателей.

Контактная система контакторов ПК-1146Л содержит две пары контактов - основные

и дугогасительные. Подвижный основной контакт 1 мостикового типа закреплен

посредством оси 2 на изоляционном держателе 3 внутри контактодержателя 4, подвижного

дугогасительного контакта 5, одетого на ось 2. Контактное нажатие основных и

дугогасительных контактов создается пружинами 6 и 7 соответственно. Гашение

электрической дуги осуществляется в дугогасительной камере 8 при помощи магнитного

дутья, создаваемого одновитковой катушкой 9, включенной в электрическую цепь

дугогасительных контактов.

Электропневматический привод поршневого типа выполнен унифицированным для

всех однополюсных контакторов. Подвижное уплотнение поршня 10 относительно

цилиндра 11 осуществляется двумя резиновыми манжетами 12. Неподвижные уплотнения

крышки 13 и штока 14 осуществляется резиновыми кольцами 15 и 16, а крышки 13 с

корпусом электропневматического вентиля 18 - уплотнительной прокладкой 17.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

152

152

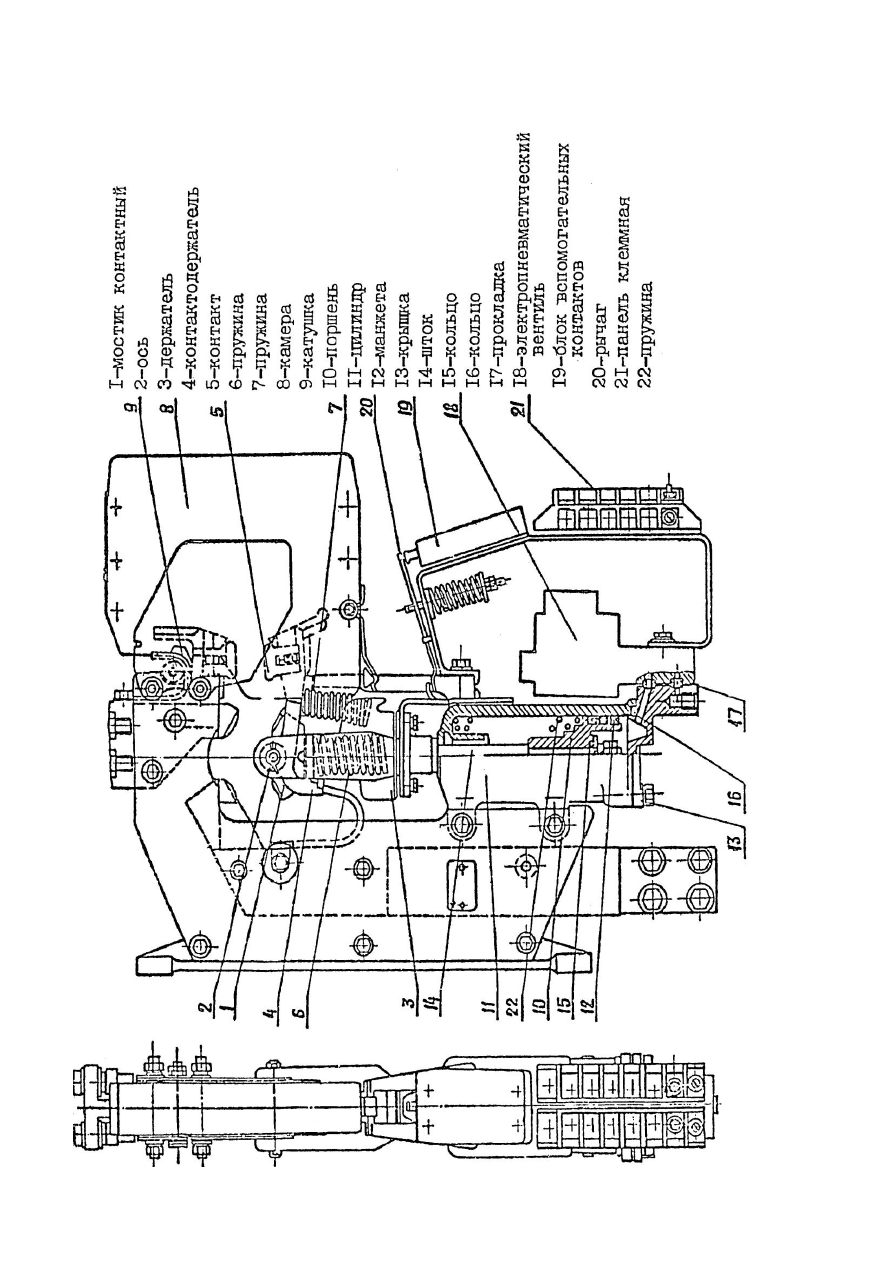

Р

ис

ун

ок

 65

–

К

он

та

кт

оры эле

кт

роп

не

вм

ат

ич

ес

ки

е ПК

-1146 У3, ПК

-1148 У3





153

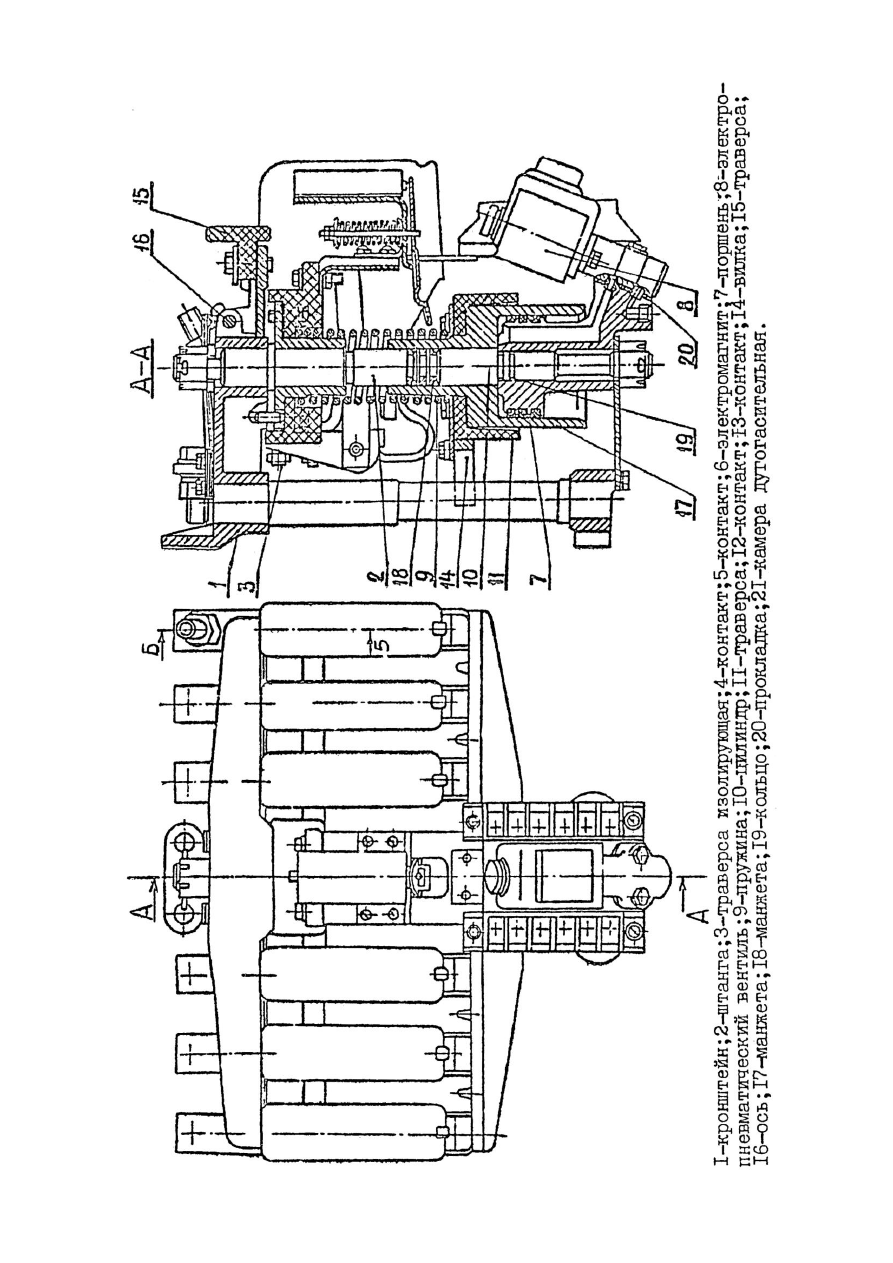

Р

ис

ун

ок

 66

–

К

он

та

кт

ор элект

роп

не

вм

ат

ич

ес

ки

й ПК

-1616 У3



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

154

154



Переключения вспомогательных контактов 19 осуществляется через подпружинный

рычаг 20. Выводы блока вспомогательных контактов выведены на две клеммные панели 21.

Работают эти контакторы следующим образом. При подаче напряжения на

электропневматический вентиль 18, последний открывает доступ сжатому воздуху в полость

цилиндра 11 под поршнем 10. Под действием сжатого воздуха поршень 10 поднимается

вверх, сжимая отключающую пружину 22 и перемещает изоляционный держатель 3 с

подвижными контактами до их замыкания и образования провалов. Одновременно

происходит переключение блока вспомогательных контактов. Конструкцией предусмотрено

сначала замыкание дугогасительных контактов, затем -основных. Отключение происходит в

обратной последовательности при снятии напряжения с электропневматического вентиля.

Электропневматический контактор ПК-1616Л представлен на рис.66,

дугогасительная система на рис.67. Основанием контактора служит металлический

кронштейн 1 со штангой 2, на которой собраны все основные узлы и детали аппарата.

Вверху на штанге закреплена траверса 3 с неподвижными контактами 4, 5 и

электромагнитами дугогашения 6, внизу -поршень 7 с электропневматическим вентилем 8.

Между ними на штанге 2, подпружиненный пружиной 9, подвижный цилиндр 10 с жестко

закрепленной на нем траверсой 11 с подвижными контактами 12, 13. Вилка 14 служит для

предотвращения проворота траверсы 11.

Все дугогасительные камеры 21 укреплены на общей траверсе, которая может

поворачиваться вместе с ними вокруг оси 16, открывая доступ к контактам и фиксироваться

в верхнем положении.

Подвижные уплотнения цилиндра 10 относительно поршня 7 и штанги 2

осуществляются резиновыми манжетами 17 и 18, а неподвижное уплотнение поршня 7 со

штангой 2 резиновым кольцом 19, поршня с корпусом электропневматического вентиля 8

уплотнительной прокладкой 20.

Включается контактор при подаче напряжения на электропневматический вентиль 8

типа ВВ-1311, который открывает доступ сжатому воздуху через поршень 7 в полость

цилиндра 10. Под действием сжатого воздуха цилиндр 10 поднимается вверх, сжимая

отключающую пружину 9 перемещает траверсу 11 с подвижными контактами до их

замыкания и образования провалов. Одновременно происходит переключение блока

вспомогательных контактов. Сначала замыкаются главные контакты 5, 13, а затем

вспомогательные контакты главной цепи 4, 12.

Отключение происходит в обратной последовательности при снятии напряжения с

электропневматического вентиля.

Технические характеристики контакторов приведены в таблицах 12 – 15
