Тепловоз ТЭП70 БС. Руководство - часть 37

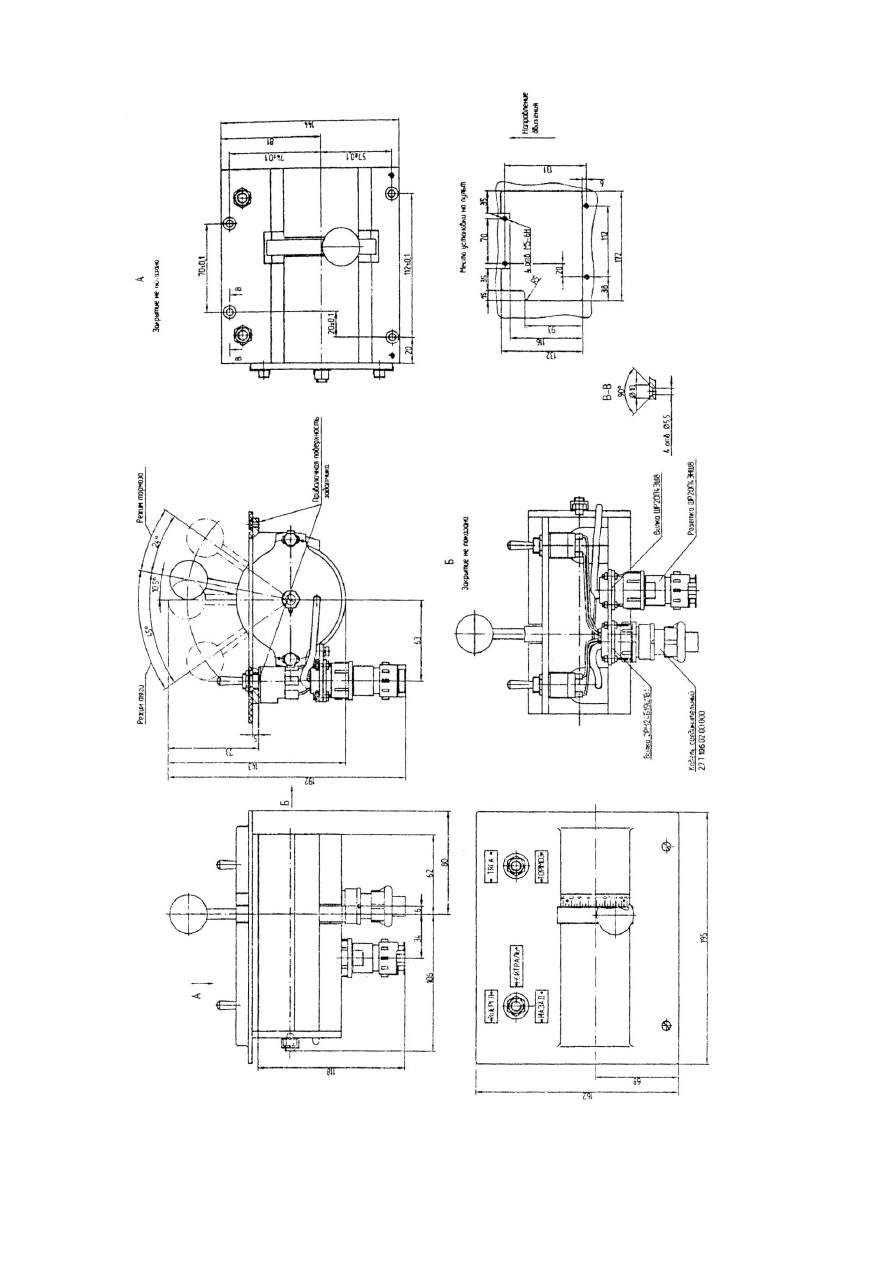

147





Р

ис

ун

ок

 62

–

К

он

трол

ле

р м

аши

ни

ст

а элект

рон

ный

 ун

ифи

ци

рова

нн

ый



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

148

148



4.11.5.2. Переключатели электропневматические типа ППК-8064ЛУ3, ППК-

8122ЛУ3.

Переключатели применяются для коммутации обесточенных электрических цепей

тяговых электродвигателей постоянного тока. Переключатель ППК-8064Л используется на

тепловозе в качестве реверсора, ППК-8122Л - в силовой схеме электрического тормоза в

качестве тормозного переключателя.

Переключатели электропневматические ( рис.63,64) представляют собой

многополюсные аппараты с общим электропневматическим диафрагменным приводом 1 и

двусторонним расположением кулачковых контактных элементов 2.

Управление приводом - дистанционное электрическое с помощью

электропневматических вентилей.

Кулачковый контактный элемент состоит из изоляционного контактодержателя с

двумя подвижными контактами 4 с общим выводом, двух изоляционных

контактодержателей с неподвижными контактами 3 и кулачковой шайбы 5. Кулачковые

шайбы укреплены на валу 6, который вращается под воздействием электропневматического

привода диафрагменного типа.

Профиль кулачковых шайб выбран таким образом, что при снятии напряжения с

выводов катушки вентиля переключатель остается во включенном положении. На аппаратах

установлены четыре вспомогательных контакта мостикового типа с контактными напайками

из серебра. С помощью различных по форме медных пластин, устанавливаемых на боковых

контактодержателях, обеспечивается необходимая схема переключений, что и позволяет

использовать эти аппараты и в качестве реверсора, и в качестве тормозного переключателя.

Технические характеристики тормозного переключателя приведены в таблицах 10, 11.

Таблица 10



Наименование

Значение



ППК-8064ЛУ3

ППК-8122ЛУ3

Номинальный ток, А

1000

900

Номинальное значение напряжения

вентиля ВВ-32, В

110

110

Ход штока, мм

                                  12





149





Р

ис

ун

ок

 63

–

Пе

ре

клю

ча

те

ль

 элект

роп

не

вм

ат

ич

ес

ки

й ПП

К

-8064 У3



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

150

150

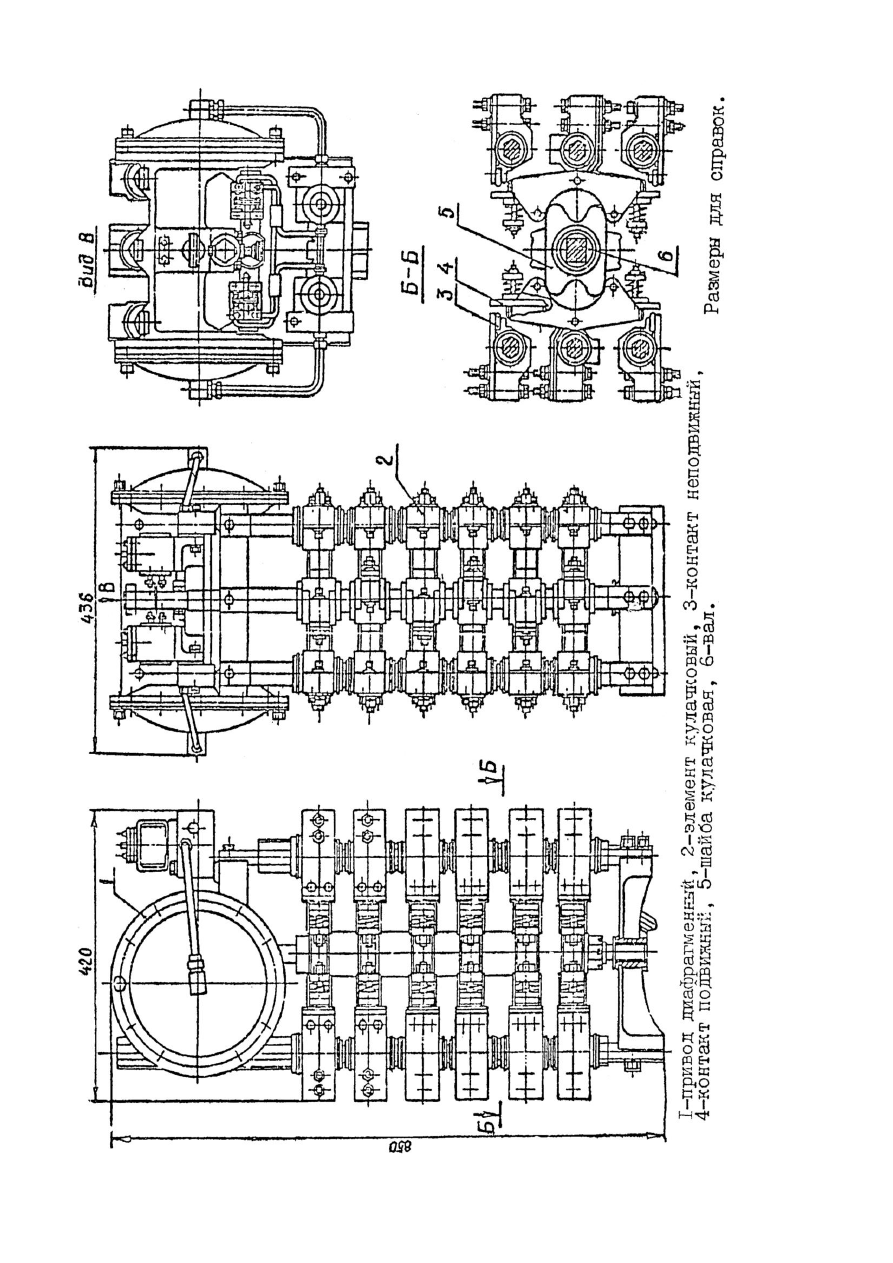

Р

ис

ун

ок

 64

–

Пе

ре

клю

ча

те

ль

 элект

роп

не

вм

ат

ич

ес

ки

й ПП

К

-8122 У3
