Тепловоз ТЭП70 БС. Руководство - часть 35







139



При срабатывании одного предохранителя выпрямитель должен сохранять работо-

способность с номинальными параметрами.

Выпрямитель имеет встроенную защиту:

1)от внутренних и внешних коротких замыканий. Защита должна осуществляться при

помощи предохранителей, включенных последовательно с диодами;

2)от перенапряжений. Защита должна осуществляться с помощью лавинных диодов.

Выпрямитель имеет сигнализацию:

1)о перегораниии одного из предохранителей в параллельных ветвях диодов с выдачей

оперативного напряжения 110 В для выдачи предупредительного сигнала на дисплейный

модуль МСУ-Т;

2)о перегорании двух или более предохранителей в одном плече в виде коммутации

независимых замыкающего и размыкающего контакта. Контакты обеспечивают

коммутацию постоянного тока 1,6 А при напряжении 110 В и постоянной времени 0,05 с,

при этом электрической схемой тепловоза обеспечивается автоматическое снятие

возбуждение тягового генератора;

3)внутреннюю сигнализацию о сгорании предохранителя. Сигнализация осуществляется при

помощи визуального указателя предохранителя.

2.3.Основой конструкции силового шкафа дополнительного выпрямителя 2 служит сварной

каркас 2.1 из профильной и листовой стали.

Обслуживание шкафа двустороннее. Для удобства обслуживания и ремонта задняя и

передняя стороны шкафа закрыты съемными щитами 2.2.

В шкафу установлены две панели диодных модулей 2.4., 2.5 в состав которых входят по три

диодных модуля 2.6 и три предохранителя 2.7, расположение которых выполнено с учетом

удобства монтажа и обслуживания при эксплуатации.

Диодные модули прижаты к общему радиатору 2.8, установленному на панели диодных

модулей и расположенному в канале охлаждения.

В шкафу фильтра расположены фильтровые конденсаторы 7 и сглаживающий

реактор 8. В нижней части шкафа расположены входные 9 и выходные шины 10.

Электрическая схема выпрямителя содержит два неуправляемых трехфазных

мостовых выпрямителя, включенных последовательно, и однозвенный выходной L-С

фильтр. Схема преобразует переменное трехфазное напряжение в постоянное. Пульсации

выпрямленного напряжения сглаживаются с помощью фильтра.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

140

140

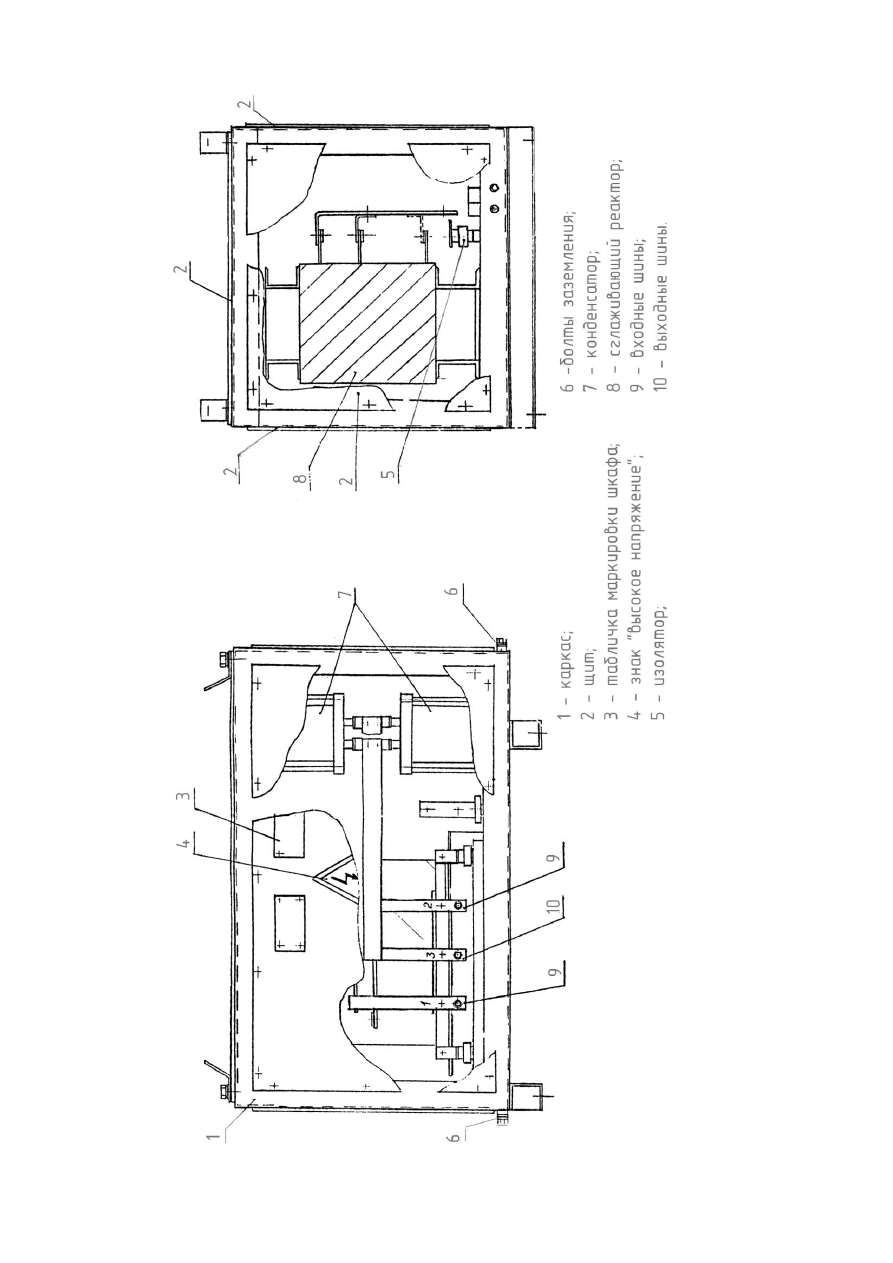

Р

ис

ун

ок

 59

В

ы

прям

ит

ель

 В

-ТПП

ДРЭ

-6,3к

-1к

/0,2к

-3к

У2    Ш

ка

ф ф

ил

ьт

ра



141



4.11.3.2.Выпрямитель В-ТПЕ-2-220-110-У3 (рис. 60)

Выпрямитель В-ТПЕ предназначен для преобразования переменного трехфазного

напряжения в регулируемые по величине постоянные напряжения.

Выпрямитель В-ТПЕ применяется на тепловозах для питания обмоток

возбуждения генераторов переменного тока с целью регулирования их выходного

напряжения.

Выпрямитель состоит из двух групп силовых тиристоров с общим катодом и

общим анодом, т.е. конструктивно тиристоры устанавливаются на общем охладителе со

стороны катода или анода соответственно. В каждую группу входит диод, включенный

параллельно обмотке возбуждения:

Конструктивно выпрямитель представляет шкаф закрытого исполнения с

односторонним доступом.

В верхней части шкафа на текстолитовой панели расположены:

-модуль питания МППЧ – 1 шт. (поз. 1);

-преобразователь напряжения измерительный ПН-1 – 3 шт. (поз. 2);

-модуль формирования импульсный МФИ – 6 шт. (поз. 3);

-плата защиты – 3 шт.(поз. 4);

-плата диодов – 1 шт. (поз. 5);

-вставка плавкая ВП1-1 2А– 1 шт. (поз. 6);

-вставка плавкая ВП1 1А-– 1 шт. (поз. 7);

-трансформатор (поз. 8).

В нижней части шкафа на стальной плите расположены:

-модуль тиристорный М2Е-400-18 16-95 ИЕАЛ.435700.002Ту –3 шт. (В одном

корпусе модуля находятся два тиристора) (поз. 9);

-модуль диодный М2Д-500-18 16-95 ИЕАЛ 435700.002ТУ 1 шт. (В одном корпусе

модуля находятся два диода) (поз. 10);

-предохранитель ПП57-34671-У3-250А ТУ16.522.107-74- 3 шт. (поз. 11).

С обратной стороны стальной плиты на нее крепится радиаторы для охлаждения

диодного и тиристорных модулей.

Подвод и отвод силовых кабелей осуществляется через клицы снизу.

Основные параметры выпрямителя по каждому каналу должны соответствовать

указанным в таблице 6.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

142

142







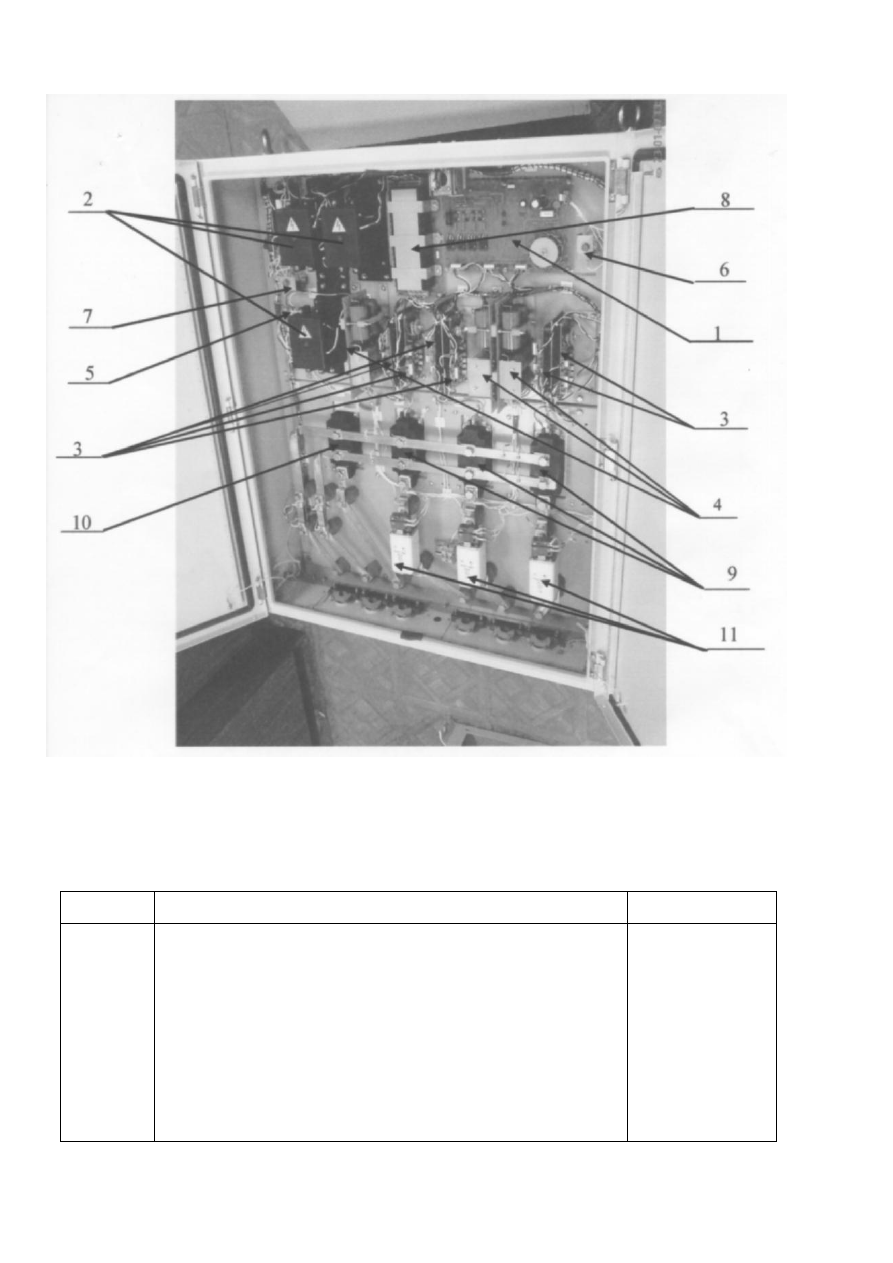

Рисунок 60 – Выпрямитель В-ТПЕ-2-220-110-У3



Таблица 6

№ п/п

Наименование параметра

Норма

Номинальный выходной ток, А

Величина допустимой перегрузки, А

Время допустимой перегрузки, мин

Номинальное выходное напряжение, В

Номинальное входное напряжение, В

Диапазон изменения входного напряжения, В

Диапазон изменения частоты входного напряжения, Гц

220

300

110

380

80 ÷ 420

30 ÷ 100
