Тепловоз ТЭП70 БС. Руководство - часть 34



135

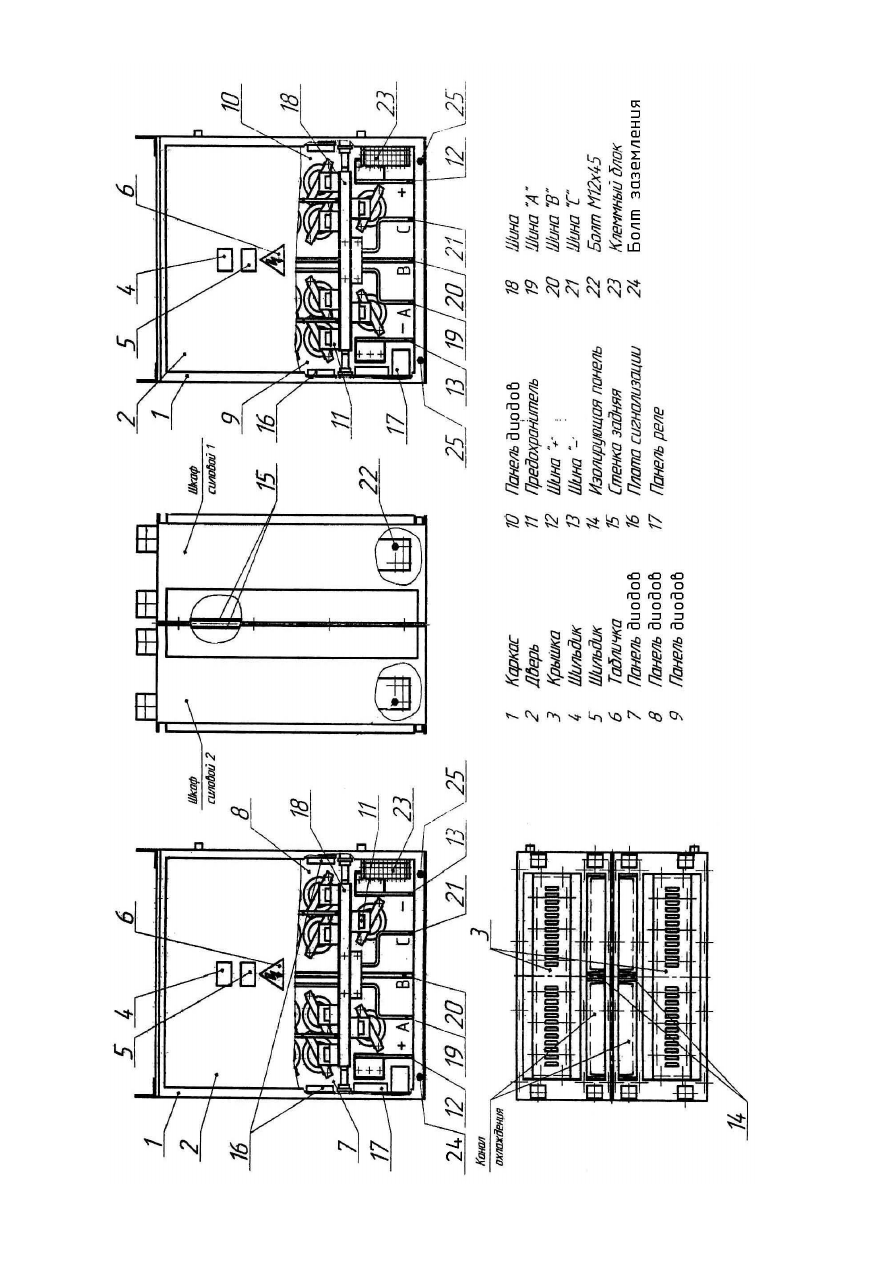

Р

ис

ун

ок

 57

-

В

ы

прям

ит

ель

 В

-ТПП

ДР

-6,3к

-1к

 УХЛ2



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

136

136



Таблица 5.

Наименование

Значение

1.Выпрямитель основной

1.1.Входные параметры:

Номинальное напряжение, В

Частота напряжения питающей сети, Гц

1.2.Выходные параметры:

-номинальное выходное напряжение, В, не более
-номинальный выходной ток, А
-ток перегрузки:
   в течение 5 мин., А
   в течение 2 мин., А
-к.п.д.

2.Дополнительный выпрямитель

2.1.Входные параметры:

Номинальное напряжение, В

Частота напряжения питающей сети, Гц

2.2.Выходные параметры:

-номинальное выходное напряжение, В
-номинальный выходной ток, А
-ток перегрузки в течение 5 мин., А
-к.п.д.

3.Шкаф фильтра

-номинальное выходное напряжение, В,
-номинальный выходной ток, А
-номинальная входная частота, Гц
-емкость конденсаторов фильтра, мкф
-номинальная индуктивность дросселя, мГн


Габаритные размеры и масса

а)силовой шкаф

Габаритные размеры, мм

    длина
    глубина
    высота
Масса

б)шкаф фильтра

длина
глубина
высота
Масса, кг







770

25-155



1000
6300

8100
6500
0,996




1110

63-105



3000
200
280
0,99


3000
200
750…1200
240
2








800
732
1360
495



850
550
560
180





137



2.1. Конструктивно выпрямитель В-ТППДР-6,3к-1к выполнен в виде двух шкафов,

остовом которых служит каркас 1 из профильной и листовой стали ( см. рисунок 57-59).

Обслуживание двустороннее. Для удобства обслуживания и ремонта двери (2) и верхние

крышки (3) съемные.

В шкафу имеются панели диодов и предохранители типа ПП60С-40Т2-УХЛ3, 710А,

660В (п.9,10), расположение которых выполнено с учетом удобства монтажа и

обслуживания при эксплуатации.

Панель диодов представляет из себя девять диодов таблеточного

типа ДЛ153-2000-18УХЛ2, которые прижаты при помощи траверс и болтов к общему

алюминиевому охладителю, установленному на стеклотекстолитовой панели, расположен-

ному в канале охлаждения. Выпрямитель содержит 36 диодов. Канал охлаждения образован

панелями блоков диодов и задней текстолитовой панелью 5. Охлаждение диодов воздушное

принудительное, направление движения воздуха снизу вверх.

На боковых стенках установлены платы сигнализации 16 и блоки реле 17.

Силовой монтаж выполнен медными шинами. Слаботочный монтаж выполнен

проводами. Для внешнего подключения слаботочных проводов в нижней части шкафов

имеются клеммные блоки 23.

2.2. Электрическая схема выпрямителя представляет собой два трехфазных моста.

Каждый шкаф содержит один трехфазный мост. Каждое плечо мостовой схемы

выпрямления содержит три параллельные ветви диодов с предохранителями,

подобранных по падению напряжения на диодах и предохранителях с учетом допустимой

разницы 0,06В с целью уменьшения разбаланса протекающих токов по ветвям плеча.

Каждое плечо мостовой схемы выпрямления содержит две платы сигнализации 9 с целью

сигнализации о целостности предохранителей или их пробое.

Сигнализация о перегорании предохранителя обеспечивается микропереключателем,

установленным на нем. Каждый трехфазный мост содержит реле 10 с целью защиты от

пробоя двух или более предохранителей со снятием возбуждения с тягового генератора.

Подробное описание работы схемы защиты изложено в Руководстве по эксплуатации

выпрямителя ДГИЛ.667567.008РЭ.

Питание выпрямителя осуществляется от тягового генератора, статорные обмотки

которого соединены в две звезды, напряжения на которых сдвинуты на 30 электрических

градусов относительно друг друга. Номинальное напряжение цепей управления 110 В

постоянного тока. Допустимый диапазон изменения напряжения - от + 20 % до - 30 % от

номинального.



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

138

138

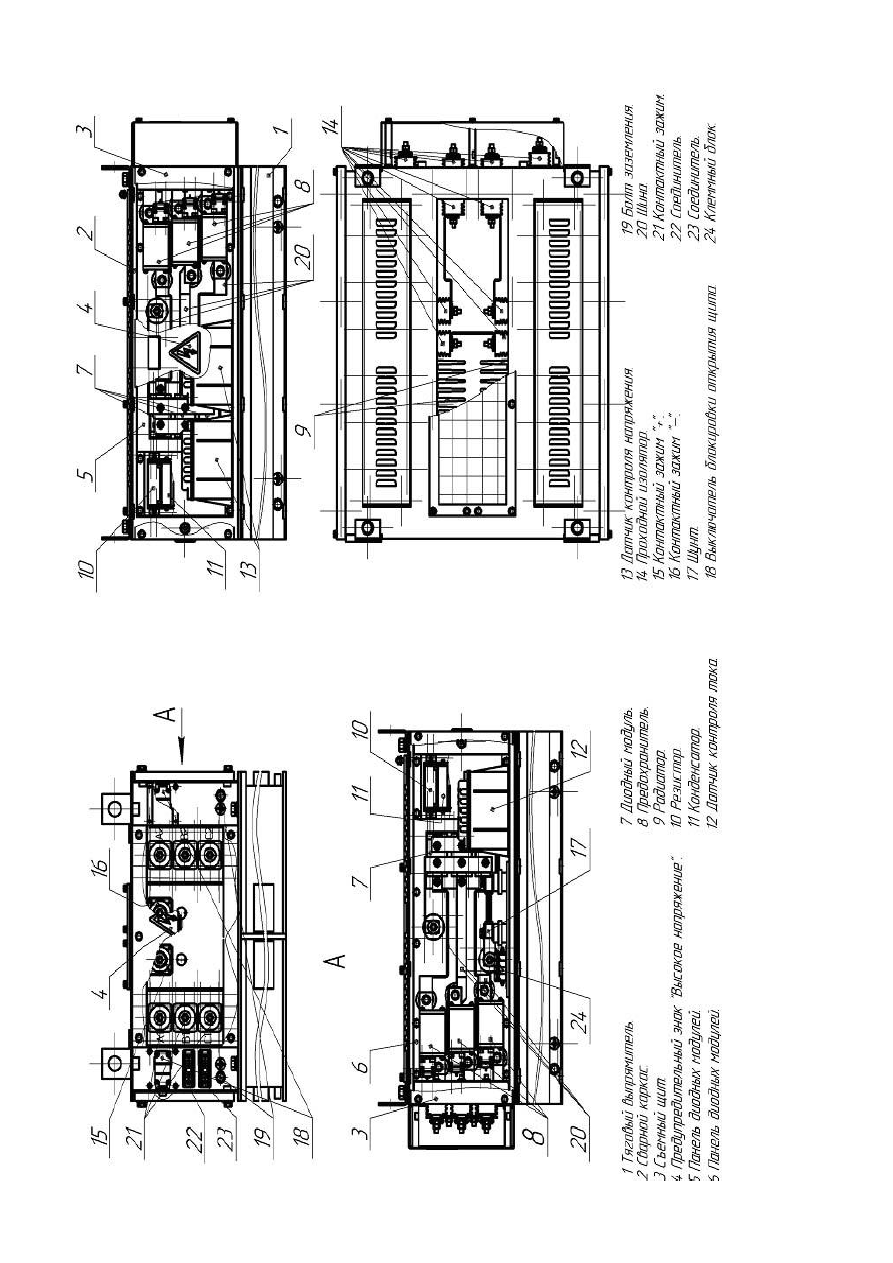

Р

ис

ун

ок

 58

–С

иловой

 шк

аф выпрями

те

ля В

-ТПП

ДРЭ

-6,3к

-1к

/0,2к

-3к

У2
